Zewnętrzne rozwiązanie podstacji skrzynkowej dla meksykańskiej elektrowni fotowoltaicznej

Opis zdjęcia na miejscu:

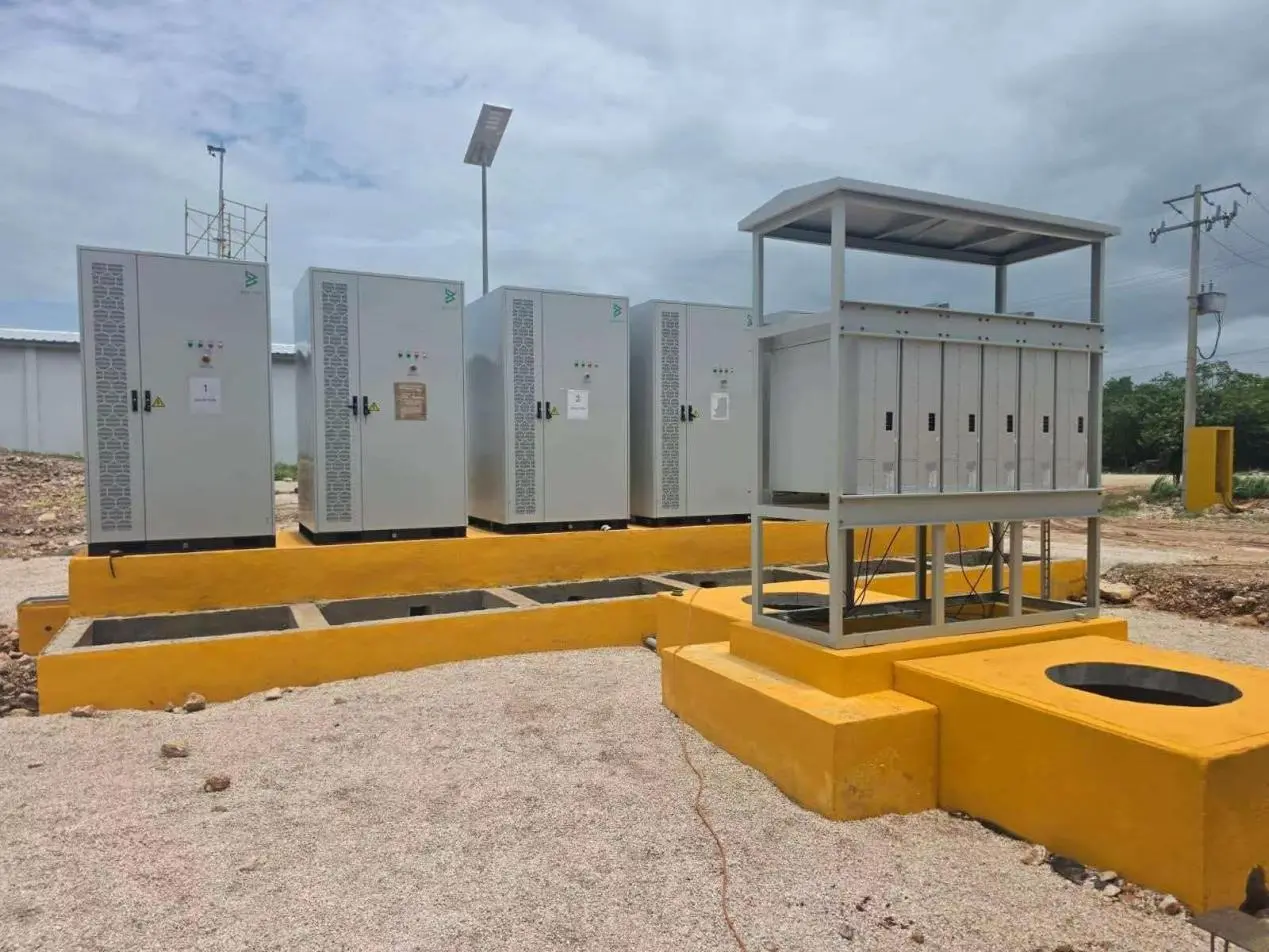

Rysunek 1: Zintegrowana konfiguracja szafy sterowniczej falownika i szafy rozdzielczej niskiego napięcia

Po lewej stronie panelu znajdują się cztery niezależne szafy sterujące zewnętrznymi falownikami fotowoltaicznymi; po prawej stronie zamontowana jest dopasowana rozdzielnica niskiego napięcia typu otwartego z daszkiem przeciwdeszczowym. Cały sprzęt jest zamontowany na podwyższonych podstawach z żółtego betonu, które posiadają wbudowane rowki kablowe zapewniające wejście i wyjście kabla od dołu, zapobiegając w ten sposób erozji pod wpływem wody deszczowej i wilgoci znajdującej się na poziomie gruntu.

Szafa sterownicza inwertera: zewnętrzna obudowa ochronna o stopniu ochrony IP54, wyposażona w boczne konwekcyjne żaluzje chłodzące o dużej powierzchni i filtry przeciwpyłowe, ze zintegrowanymi przyciskami obsługi, wskaźnikami stanu i alarmami usterek na panelu przednim. Każdy blok pracuje niezależnie w wyznaczonej strefie, co pozwala na konserwację poszczególnych bloków bez wpływu na cały system wytwarzania energii.

Rama rozdzielcza niskiego napięcia: z otwartym dachem odpornym na deszcz, zapewniającym naturalne odprowadzanie ciepła, przeznaczona do środowisk tropikalnych o wysokiej temperaturze, wyposażona w sześć wewnętrznych portów wyjściowych do agregowania mocy z wielu falowników i upraszczania okablowania na miejscu. Obiekt obejmuje zasilane energią słoneczną słupy monitorujące i oświetleniowe, które działają bez zewnętrznego zasilania sieciowego, spełniając wymagania dotyczące pracy w nocy, konserwacji i nadzoru bezpieczeństwa.

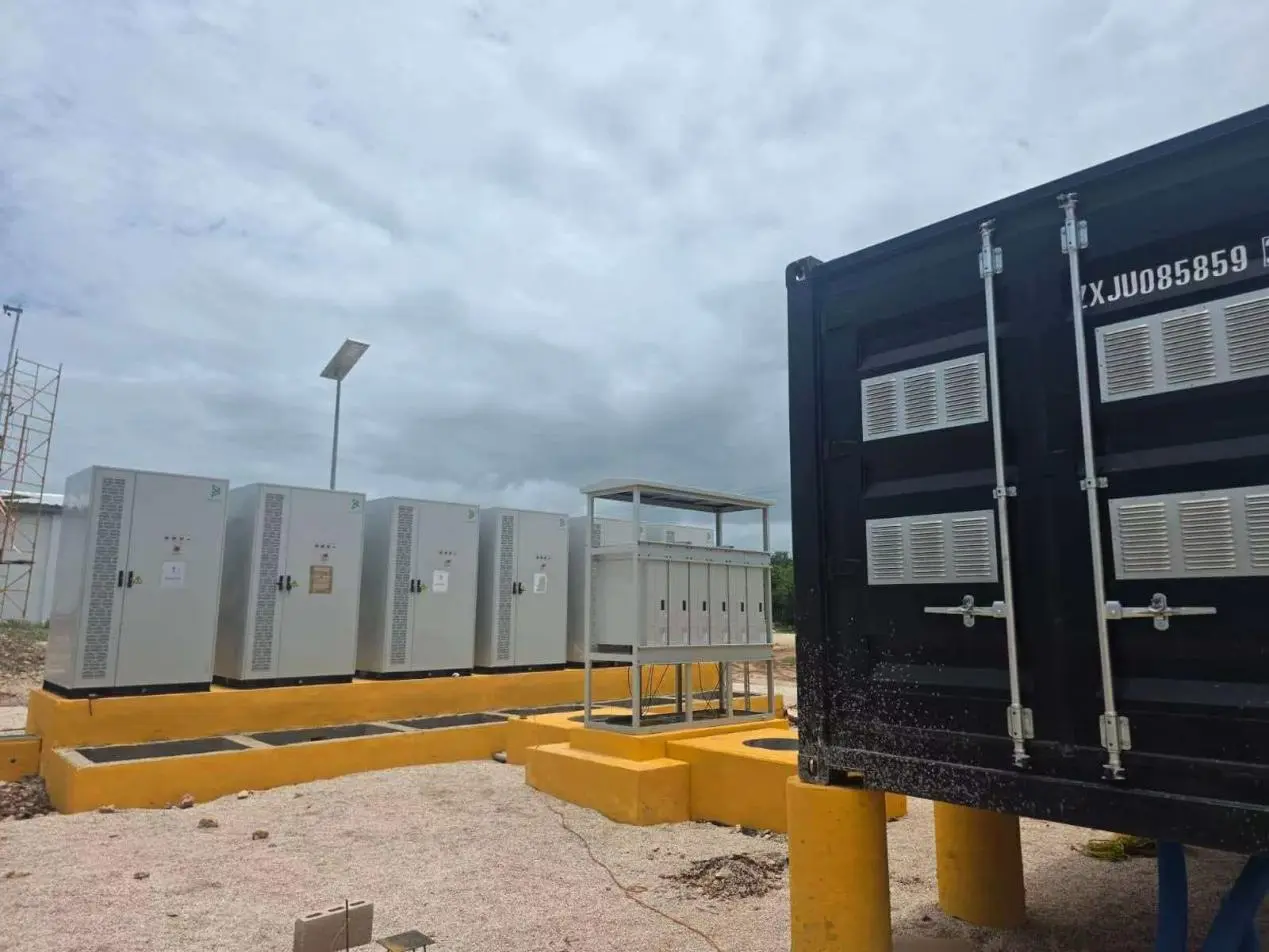

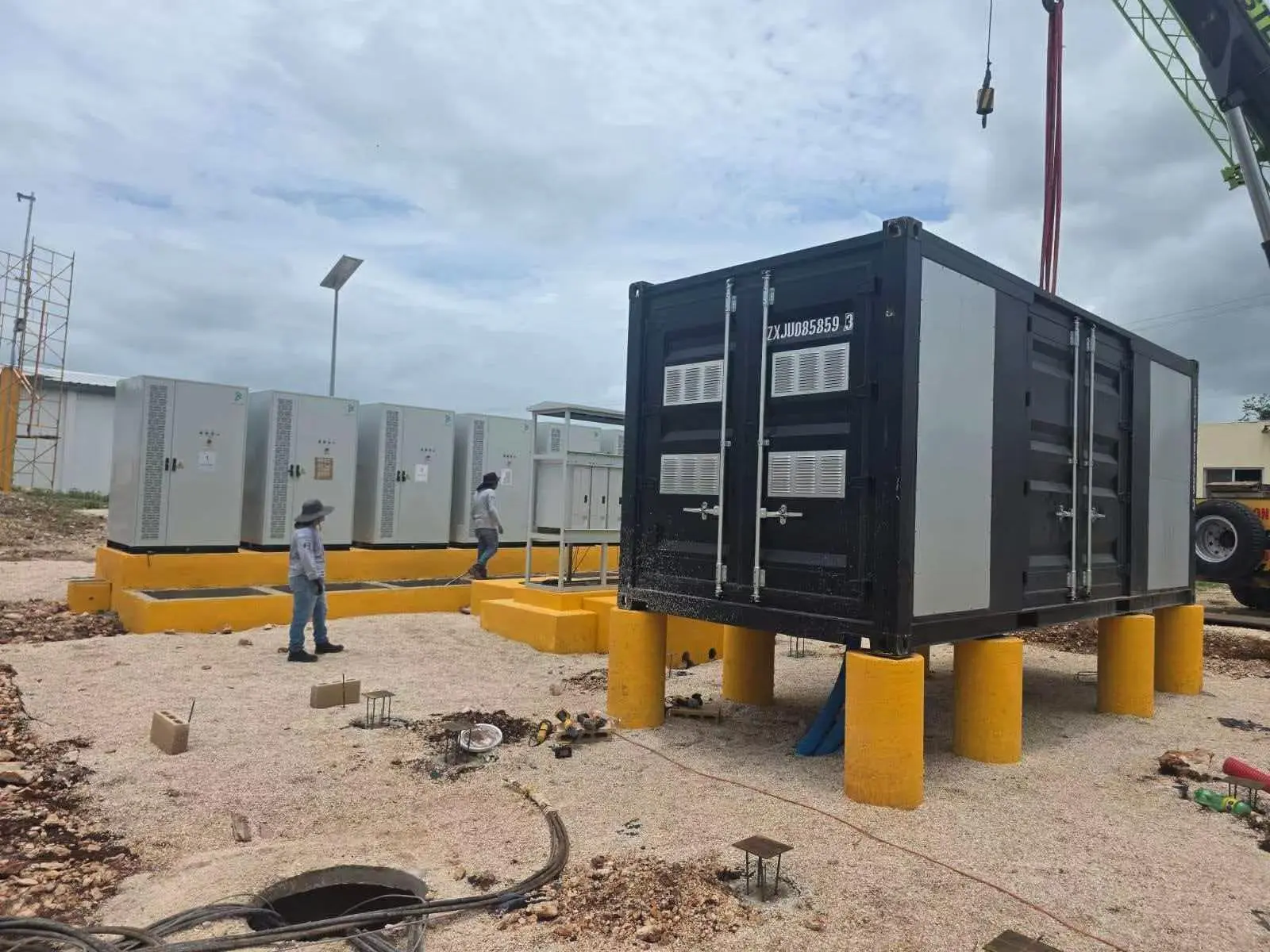

Rysunki 2 i 3: Kontenerowa podstacja dociera na miejsce; panoramiczny widok na cały obszar dystrybucji energii

Na miejsce dostarczono zintegrowaną podstację w czarnym kontenerze, która tworzy kompletny fotowoltaiczny system dystrybucji energii wraz z zamontowaną z tyłu szafą inwerterową i szafą połączeniową. Obie strony kontenera są wyposażone w odporne na deszcz żaluzje wentylacyjne oraz wbudowane konstrukcje pyło- i wodoodporne, które poprawiają odprowadzanie ciepła w środowiskach o wysokiej temperaturze. Zbiornik pokryty jest odporną na warunki atmosferyczne powłoką zapewniającą ochronę przed promieniowaniem ultrafioletowym i korozją wywołaną mgłą solną, dzięki czemu nadaje się do długotrwałej pracy na otwartej przestrzeni w Meksyku.

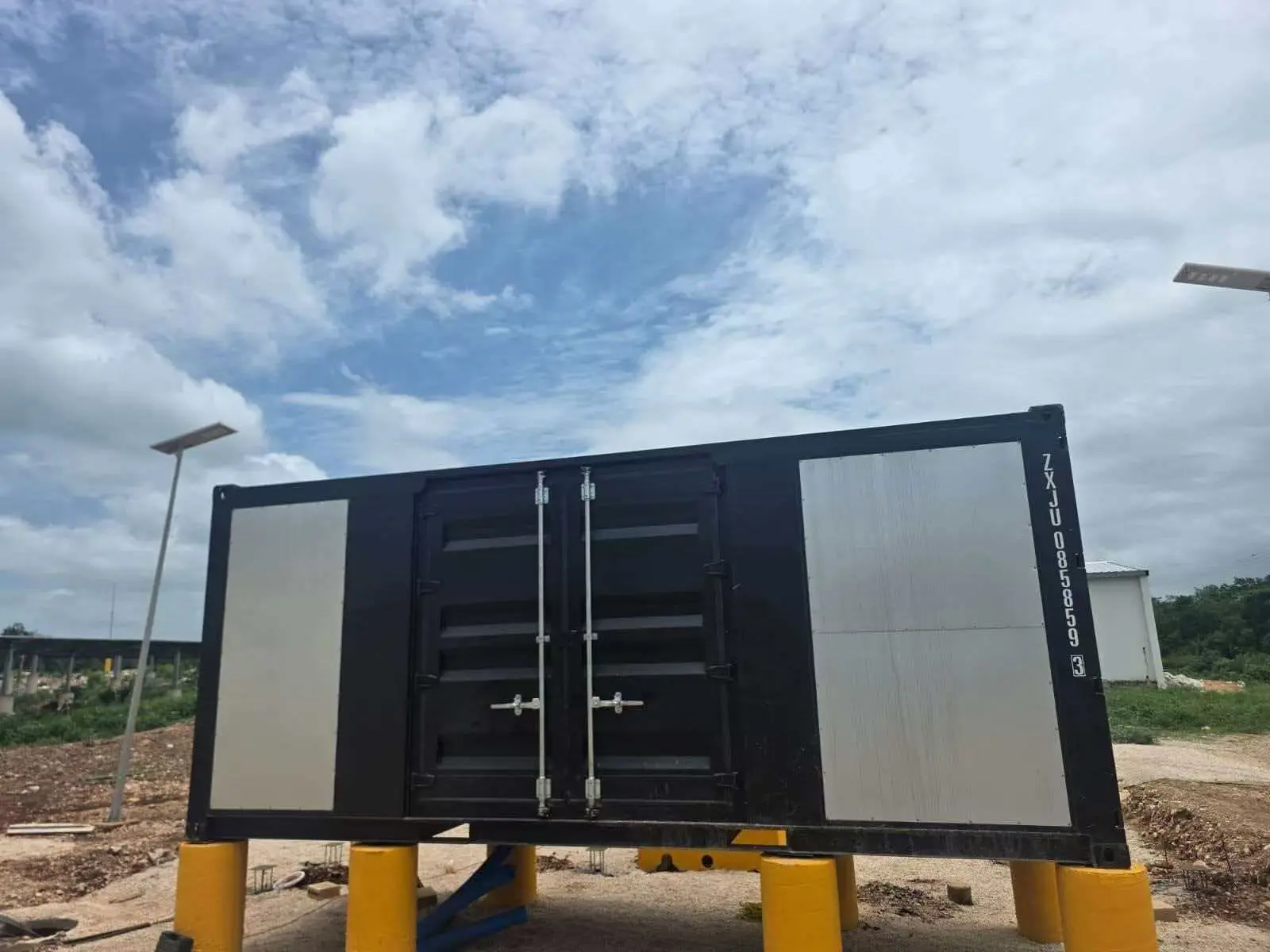

Rysunek 4: Pudełko kontenerowe przekształcone w wygląd produktu

Ustandaryzowana konstrukcja kontenerowa z podwójnymi drzwiami i panelami konserwacyjnymi ułatwiającymi serwisowanie sprzętu wewnętrznego; podzielona na przedziały struktura wentylacyjna zapewnia optymalne odprowadzanie ciepła, zapewniając jednocześnie wodoodporną i pyłoszczelną ochronę, dzięki czemu nadaje się do scentralizowanych zastosowań podwyższających i podłączających do sieci w elektrowniach fotowoltaicznych o mocy megawatów.

Rynkowe zalety projektu

1. Zintegrowana dostawa prefabrykatów: cały sprzęt jest wstępnie zmontowany i przetestowany w fabryce, co znacznie skraca czas budowy i uruchamiania na miejscu za granicą, skraca ogólny cykl dostawy projektu i obniża całkowite koszty pracy generalnego wykonawcy.

2. Cały łańcuch przemysłowy charakteryzuje się wszechstronnymi możliwościami dostaw, obejmującymi transformatory, szafy rozdzielcze, przekładniki prądowe, przekaźniki zabezpieczające i szafy z inwerterami, wszystkie produkowane wewnętrznie zgodnie z ujednoliconymi standardami technicznymi, zapewniając wygodne zakupy części zamiennych i konserwację sprzętu.

3. To rozwiązanie, dostosowane do klimatu tropikalnego, optymalizuje w szczególności zarządzanie ciepłem, odporność na wilgoć i korozję konstrukcji dostosowanych do gorących i deszczowych warunków w Ameryce Łacińskiej, skutecznie rozwiązując typowe wyzwania operacyjne, takie jak przestoje urządzeń z powodu wysokich temperatur i rdzewienia w elektrowniach zewnętrznych.

4.Zgodny ze specyfikacjami lokalnej sieci, jego ogólne parametry spełniają meksykańskie normy elektryczne, umożliwiając bezpośrednie zatwierdzenie przyłączenia do sieci przez lokalne przedsiębiorstwa energetyczne i dzięki czemu nadaje się do replikacji i wdrażania w projektach fotowoltaicznych magazynowania energii w Meksyku, Ameryce Środkowej i regionie Karaibów.

Podsumowanie projektu

Ten meksykański projekt zintegrowanej prefabrykowanej podstacji fotowoltaicznej i magazynowania energii wykorzystuje modułowe, kompleksowe rozwiązanie w zakresie dystrybucji energii, specjalnie zoptymalizowane pod kątem klimatu tropikalnego, gorącego i deszczowego regionu, obejmujące wyspecjalizowane ulepszenia w zakresie odporności na wilgoć, rozpraszania ciepła i ochrony przed korozją. Wykorzystując podejście konstrukcyjne łączące prefabrykację fabryczną z szybką instalacją na miejscu, osiąga się pełną integrację łańcucha fotowoltaicznego, gromadzenia i dystrybucji prądu oraz podnoszenia napięcia na potrzeby podłączenia do sieci. Rozwiązanie charakteryzuje się wysoką standaryzacją i służy jako punkt odniesienia dla tropikalnych elektrowni wykorzystujących energię odnawialną w Ameryce Łacińskiej, nadające się do promocji wśród zagranicznych klientów z branży fotowoltaicznej i magazynowania energii pod klucz.
