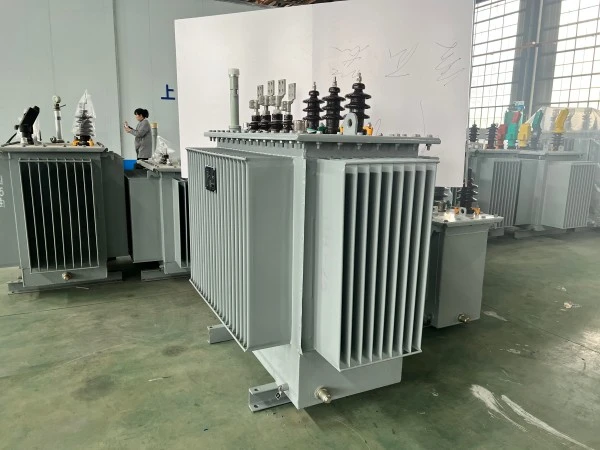

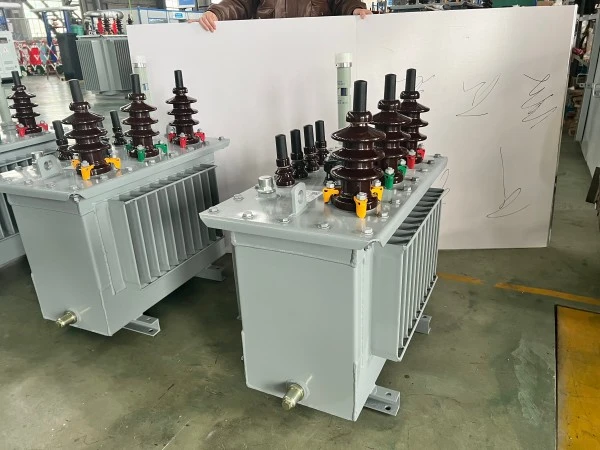

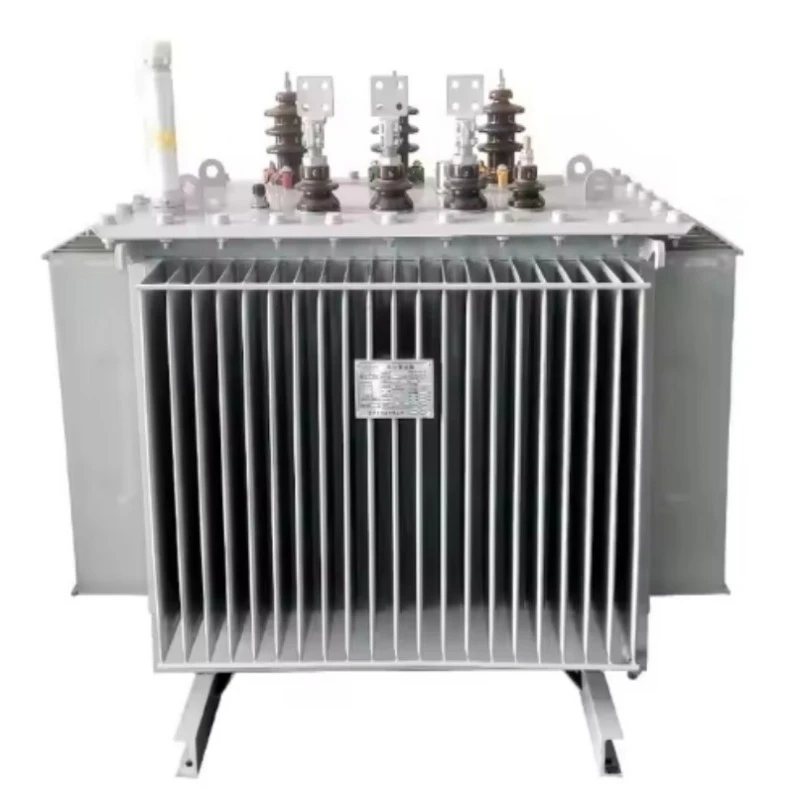

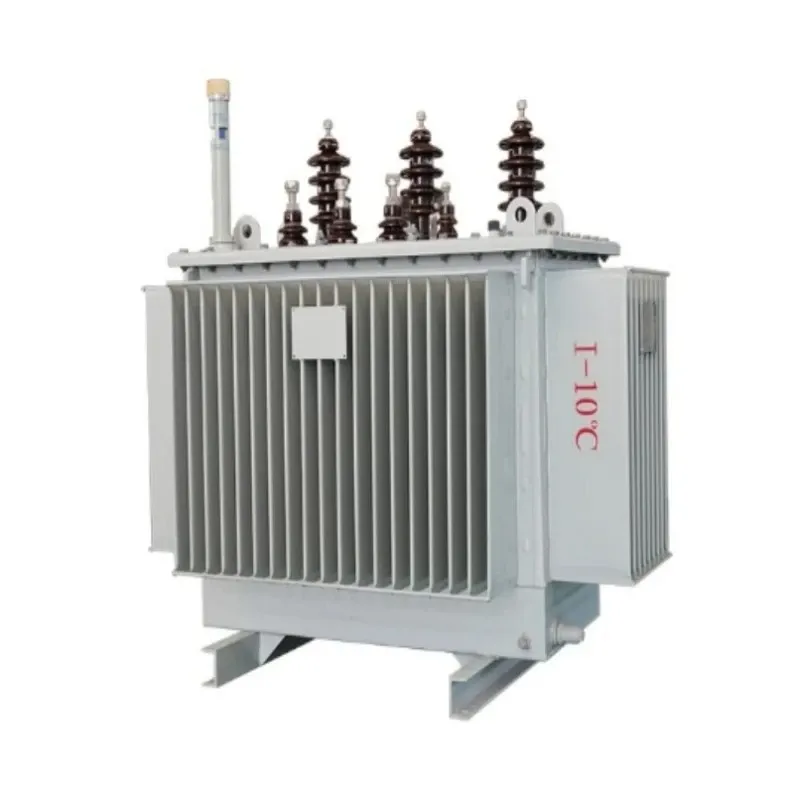

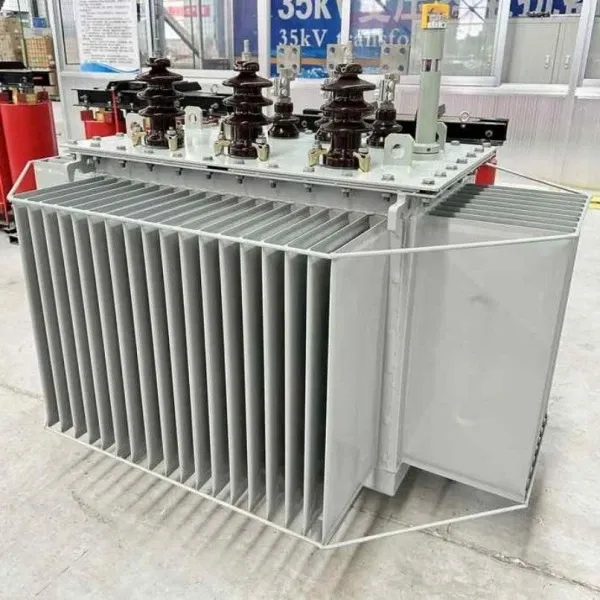

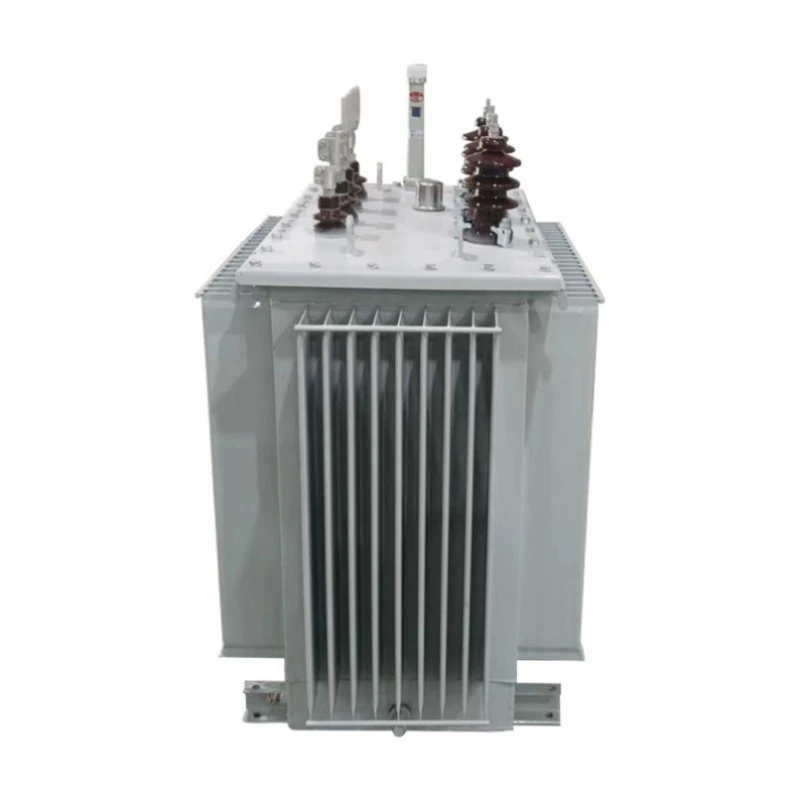

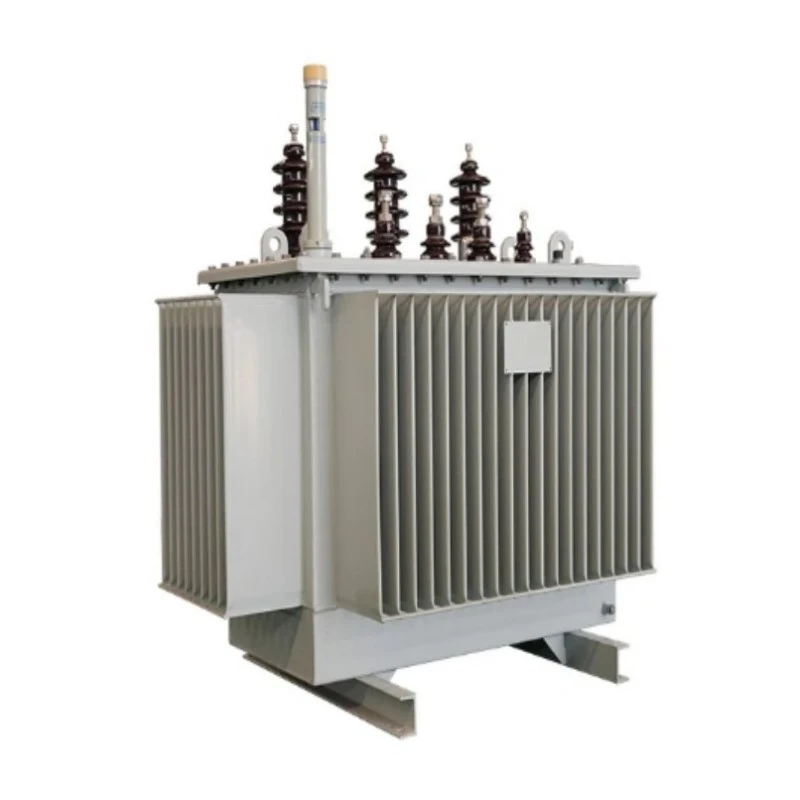

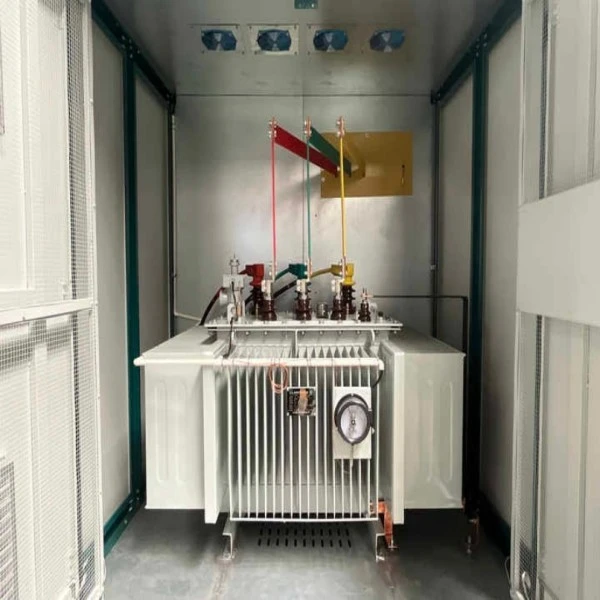

S13 Jednofazowy transformator elektryczny zanurzony w oleju

Jednofazowy transformator elektryczny zanurzony w oleju S13 został specjalnie zaprojektowany do zastosowań w zasilaniu jednofazowym, takich jak elektryfikacja obszarów wiejskich, dystrybucja montowana na słupach w budynkach mieszkalnych i lekkie zastosowania komercyjne. Kupując ten produkt, otrzymujesz wysoce wydajny transformator o niskich stratach, który znacznie zmniejsza straty bez obciążenia w porównaniu do konwencjonalnychS9ISeria S11, zapewniając wymierne oszczędności energii w całym okresie użytkowania.

Transformator ten jest wyposażony w rdzeń ze stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności ze schodkowym złączem zakładkowym lub opcjonalnie rdzeń ze stopu amorficznego dla jeszcze niższych strat. Układ chłodzenia zanurzony w oleju zapewnia doskonałe zarządzanie temperaturą, podczas gdy w pełni uszczelniona konstrukcja zbiornika z tektury falistej zapobiega utlenianiu oleju i wnikaniu wilgoci, znacznie zmniejszając wymagania konserwacyjne. Kompaktowa, lekka konstrukcja ułatwia montaż na słupie i transport.

Cecha produktu i zastosowanie

Cechy

Spełnia lub przekracza standardy IEC, ANSI, GB i SANS

Bardzo niskie straty bez obciążenia, do 30% niższe niż w przypadku serii S11

Całkowicie uszczelniony zbiornik z tektury falistej, bez konserwatora

Wysoka odporność na przeciążenia i doskonała stabilność termiczna

Cicha praca, idealna do obszarów mieszkalnych

Doskonała odporność na zwarcia

Kompaktowy i lekki, do montażu na słupie lub na platformie

Szeroki zakres odczepów napięcia zapewniający elastyczność sieci

Dostępne są opcje przyjaznego dla środowiska oleju izolacyjnego

Bezobsługowa praca w normalnych warunkach pracy

Pytania i odpowiedzi: kluczowe spostrzeżenia dotyczące produktu

P: Co to jest jednofazowy transformator zanurzony w oleju?

Odp.: ATransformator jednofazowy zanurzony w oleju to rodzaj transformatora rozdzielczego, który wykorzystuje olej izolacyjny do chłodzenia i izolacji i jest przeznaczony do pracy w jednofazowych systemach elektrycznych. Jest powszechnie stosowany na obszarach mieszkalnych, w dystrybucji energii na obszarach wiejskich i w lekkich zastosowaniach komercyjnych, gdzie nie jest wymagane zasilanie trójfazowe. Zanurzanie w oleju zapewnia doskonałe odprowadzanie ciepła i chroni elementy wewnętrzne przed czynnikami środowiskowymi.

P: W jaki sposób seria S13 osiąga wyższą efektywność energetyczną niż poprzednie modele?

Odp.: Seria S13 osiąga wyższą wydajność dzięki dwóm kluczowym udoskonaleniom: po pierwsze, zastosowaniu walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności ze schodkową strukturą rdzenia na zakładkach, która znacznie zmniejsza histerezę i straty w postaci prądów wirowych. Po drugie, opcjonalne rdzenie ze stopu amorficznego dodatkowo zmniejszają straty bez obciążenia nawet o 50% w porównaniu z konwencjonalną stalą krzemową. Te ulepszenia powodują, że wartości strat bez obciążenia są o 30% niższe niż w przypadku serii S11 i znacznie poniżej krajowych norm energetycznych.

P: Dlaczego w pełni uszczelniona konstrukcja jest ważna w przypadku transformatorów jednofazowych?

Odp.: Transformatory jednofazowe są często instalowane na zewnątrz, w obszarach o zmiennych warunkach pogodowych. Całkowicie uszczelniony zbiornik z tektury falistej eliminuje potrzebę stosowania konserwatora i zapobiega bezpośredniemu kontaktowi oleju izolacyjnego z powietrzem atmosferycznym. Zatrzymuje to wchłanianie wilgoci i utlenianie oleju, które są głównymi przyczynami degradacji izolacji. W rezultacie transformator nie wymaga wymiany oleju ani konserwacji w całym okresie użytkowania, co znacznie zmniejsza koszty operacyjne.

P: Czy ten transformator może być używany w zastosowaniach związanych z energią odnawialną?

O: Tak. Jednofazowy transformator zanurzony w oleju S13 doskonale nadaje się do małych systemów energii odnawialnej, takich jak instalacje fotowoltaiczne na dachach, projekty mikrohydrohydrauliki i systemy magazynowania energii w budynkach mieszkalnych. Wysoka wydajność i zdolność radzenia sobie z wahaniami napięcia sprawiają, że idealnie nadaje się do zwiększania lub zmniejszania mocy w konfiguracjach generacji rozproszonej.

Główne scenariusze zastosowań

Elektryfikacja obszarów wiejskich:Zapewnia niezawodne zasilanie jednofazowe odległym wioskom, gospodarstwom rolnym i gospodarstwom rolnym przy minimalnych stratach.

Dystrybucja montowana na słupach mieszkalnych:Idealny dla wspólnot mieszkaniowych, gdzie standardem jest zasilanie jednofazowe, oferujący niewielkie rozmiary i niski poziom hałasu.

Lekkie budynki komercyjne:Stosowany w małych sklepach, biurach i wiejskich centrach handlowych wymagających wydajnej dystrybucji energii.

Integracja energii odnawialnej:Nadaje się do zwiększania napięcia z domowych systemów fotowoltaicznych lub obniżania napięcia z minisieci.

Tymczasowa moc konstrukcyjna:Lekka konstrukcja umożliwia łatwe wdrożenie w przypadku tymczasowego zapotrzebowania na energię na placach budowy.

Parametr produktu (specyfikacja)

Tabela: Jednofazowy transformator zanurzony w oleju S13 – typowe specyfikacje (11 kV / 0,23 kV lub 0,4 kV)*

Szczegóły produkcji

Materiał podstawowy i proces

Rdzeń jednofazowego transformatora elektrycznego zanurzonego w oleju S13 jest zbudowany z wysokoprzepuszczalnej stali krzemowej o ziarnie zorientowanym, walcowanej na zimno, ze schodkowym złączem zakładkowym pod kątem 45°. Do zastosowań wymagających najwyższej wydajności dostępny jest rdzeń ze stopu amorficznego, który zmniejsza straty bez obciążenia nawet o 50% w porównaniu z konwencjonalną stalą krzemową. Rdzeń jest precyzyjnie przycięty i ułożony w stosy z półsuchą taśmą szklaną, aby zminimalizować wibracje i hałas.

Struktura kręta

Zarówno uzwojenia wysokiego, jak i niskiego napięcia nawinięte są z przewodników z miedzi beztlenowej, co zapewnia wysoką przewodność i minimalne straty rezystancyjne. Uzwojenie niskiego napięcia ma strukturę foliową lub spiralną z wzdłużnymi kanałami olejowymi, co znacznie poprawia wytrzymałość mechaniczną i odporność na zwarcia.

Izolacja i system chłodzenia

Jako standardowe medium chłodzące i dielektryczne stosowany jest wysokiej jakości mineralny olej izolacyjny. Na zamówienie dostępne są przyjazne dla środowiska płyny izolacyjne o wysokiej temperaturze zapłonu. System izolacji papierowo-olejowej poddawany jest rygorystycznym procesom suszenia próżniowego i napełniania olejem, eliminując wilgoć resztkową i pęcherzyki powietrza, zapewniając napięcie początkowe wyładowania niezupełnego znacznie powyżej wymagań standardowych.

Zbiornik i uszczelnienie

Zbiornik ma konstrukcję z panelu falistego, która zapewnia zarówno rozpraszanie ciepła, jak i kompensację rozszerzalności cieplnej, eliminując potrzebę stosowania zewnętrznego konserwatora. W pełni uszczelniona konstrukcja zapobiega utlenianiu oleju i wnikaniu wilgoci, zapewniając bezobsługową pracę przez cały okres użytkowania transformatora. Zawór nadmiarowy ciśnienia i wskaźnik poziomu oleju stanowią standardowe wyposażenie zabezpieczające.

Pytania i odpowiedzi: Produkcja i jakość

P: Jakie testy jakości przeprowadza się na każdym transformatorze?

Odp.: Każdy jednofazowy transformator S13 przed dostawą przechodzi kompleksowy zestaw testów rutynowych i testów typu, w tym pomiary strat w stanie jałowym i strat obciążenia, testy impedancji zwarciowej, testy wytrzymywania indukowanego przepięcia, testy wyładowań niezupełnych i testy udaru piorunowego. Wszystkie wyniki testów są dokumentowane i identyfikowalne.

P: W jaki sposób konstrukcja zbiornika z tektury falistej wpływa na niezawodność?

Odp.: Konstrukcja zbiornika z tektury falistej spełnia trzy krytyczne funkcje: zwiększa powierzchnię w celu efektywnego odprowadzania ciepła, zapewnia elastyczną zdolność rozszerzania w celu dostosowania się do zmian objętości oleju wraz z temperaturą oraz tworzy całkowicie szczelne środowisko, które izoluje olej od zewnętrznych zanieczyszczeń. Eliminuje to potrzebę stosowania konserwatora oleju i układu odpowietrzającego, redukując potencjalne punkty awarii i upraszczając konserwację.

P: Jaka jest oczekiwana żywotność tego transformatora?

Odp.: W normalnych warunkach pracy jednofazowy transformator elektryczny zanurzony w oleju S13 został zaprojektowany na okres użytkowania nie krótszy niż 30 lat. W pełni uszczelniona konstrukcja i wysokiej jakości materiały zapewniają długoterminową niezawodność bez konieczności wymiany oleju lub konserwacji rdzenia.

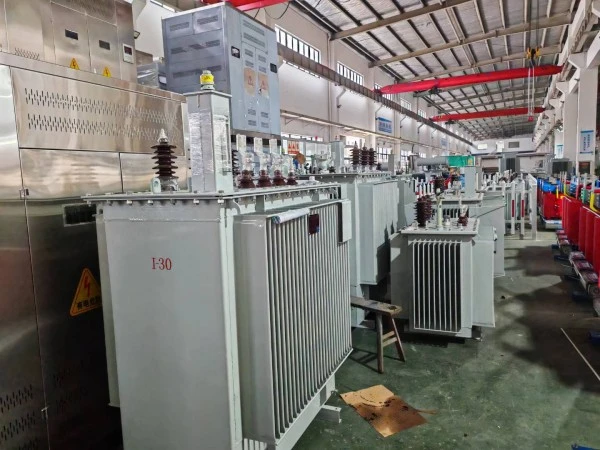

Możliwości produkcyjne

Moc Lugao obsługuje nowoczesne linie do produkcji transformatorów wyposażone w zaawansowany sprzęt do nawijania, cięcia rdzenia, suszenia próżniowego i testowania. Wspieramy produkcję OEM i ODM oraz zapewniamy niestandardowe rozwiązania w zakresie napięcia, pojemności, częstotliwości i standardów międzynarodowych, zapewniając stabilną jakość i niezawodną dostawę.

Obsługa posprzedażna produktu

Po zainstalowaniu i uruchomieniu transformatora gwarantuje się, że jest on szczelny, a farba nie łuszczy się ani nie blaknie. Zapewniana jest 5-letnia gwarancja i dożywotnia pomoc techniczna; wszelkie problemy z jakością występujące w trakcie normalnego użytkowania w okresie gwarancyjnym zostaną objęte gwarancją.

Wszystkie transformatory jednofazowe S13 objęte są dożywotnim wsparciem serwisowym, zapewniającym długoterminową dostępność części zamiennych i pomocy technicznej.

Żywotność wynosi nie mniej niż 30 lat w określonych warunkach pracy.

W przypadku awarii sprzętu dostawca odpowie w ciągu godziny od otrzymania powiadomienia od kupującego, a personel techniczny wyśle ​​na miejsce w ciągu 24 godzin na terenie kraju.

Zaangażowanie w służbę

Jednofazowy transformator elektryczny zanurzony w oleju S13 jest produkowany zgodnie z wymaganiami systemu zarządzania jakością ISO 9001:2015/2018, co gwarantuje, że produkt spełnia w 100% standardy jakości przed opuszczeniem fabryki.

Nasza firma zapewnia kompleksową obsługę przedsprzedażną, w trakcie sprzedaży i posprzedażną, aby zapewnić satysfakcję klienta.

Nasza firma oferuje 5-letnią gwarancję i dożywotnią pomoc techniczną. W przypadku jakichkolwiek problemów z jakością bezpłatnie naprawimy lub wymienimy produkt, zapewniając 100% satysfakcji klienta.

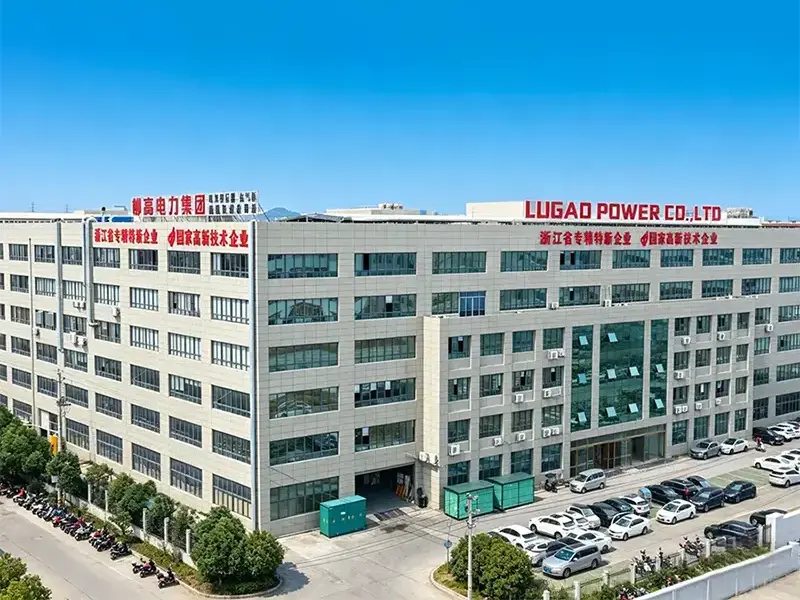

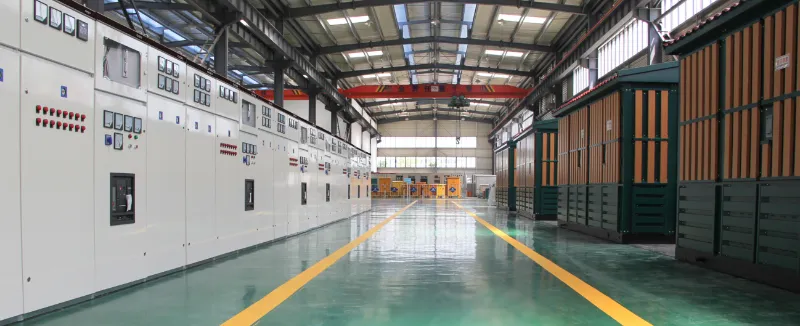

Siła fabryczna
