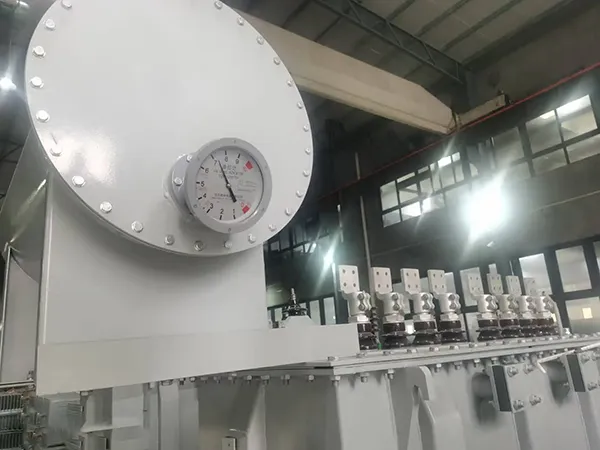

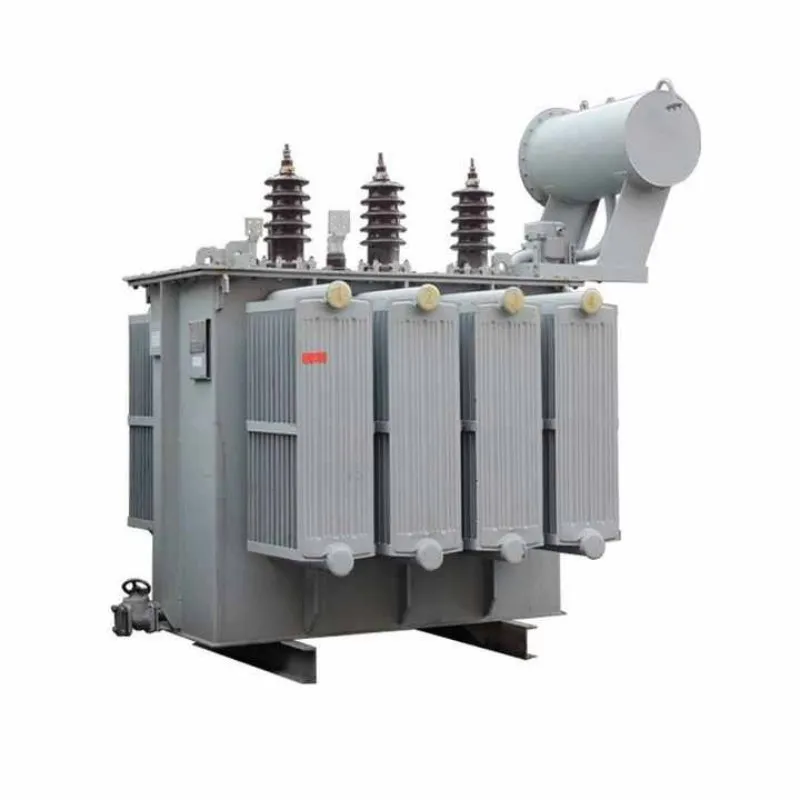

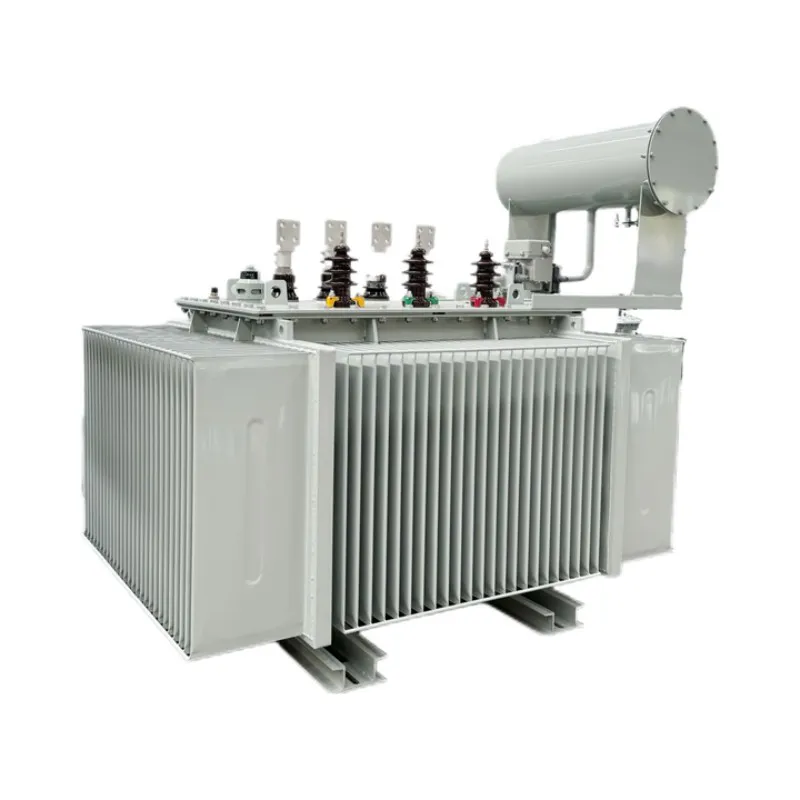

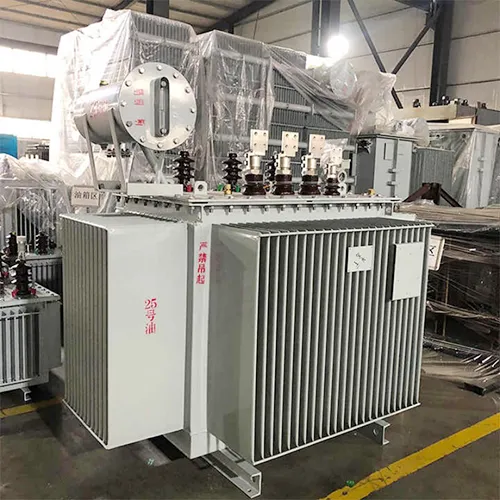

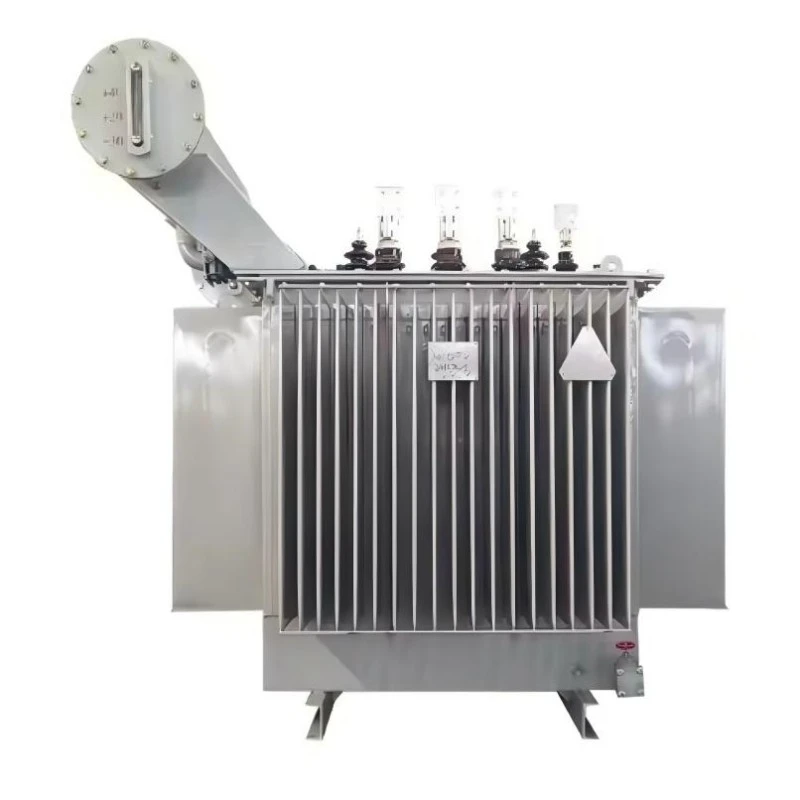

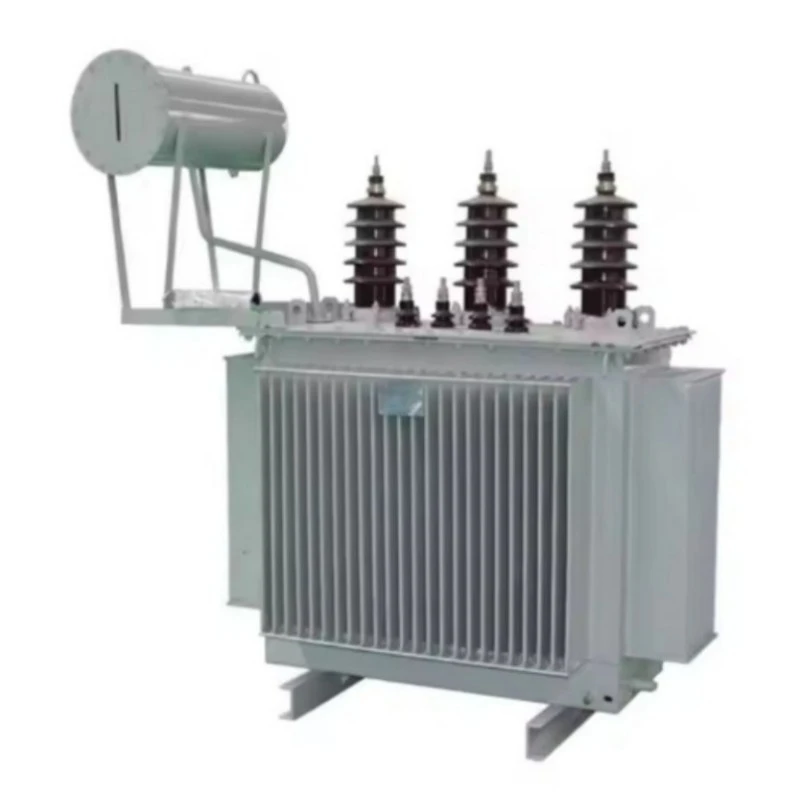

Całkowicie uszczelniony, trójfazowy, energooszczędny transformator zewnętrzny

W pełni uszczelniony trójfazowy energooszczędny transformator do zastosowań zewnętrznych to urządzenie dystrybucyjne nowej generacji, starannie zaprojektowane do przekształcania energii elektrycznej średniego napięcia (takiej jak 10 kV lub 35 kV) w bezpieczną energię niskiego napięcia (400 V/230 V) do zastosowań przemysłowych, komercyjnych i mieszkaniowych. W przeciwieństwie do tradycyjnych transformatorów, które wymagają regularnego pobierania próbek oleju i konserwacji, jednostka ta posiada solidny, hermetycznie zamknięty zbiornik, który całkowicie izoluje olej izolacyjny od atmosfery. Taka konstrukcja zapobiega utlenianiu oleju i wnikaniu wilgoci, czyli głównym przyczynom degradacji i awarii izolacji.

W rdzeniu transformatora zastosowano walcowaną na zimno stal krzemową o ziarnie zorientowanym o wysokiej przenikalności, z zaawansowaną konstrukcją schodkowego złącza zakładkowego. Technologia ta minimalizuje histerezę magnetyczną i straty prądu wirowego, osiągając wartości strat bez obciążenia, które znacznie przekraczają krajowe normy efektywności energetycznej. Urządzenie jest zoptymalizowane do montażu na zewnątrz, oferując doskonałą odporność na ekstremalne temperatury, kurz i wilgoć, co czyni go kamieniem węgielnym nowoczesnej, niewymagającej konserwacji sieci dystrybucji energii.

Cecha produktu i zastosowanie

Kluczowe funkcje

Działanie bezobsługowe: Całkowicie uszczelniony zbiornik z tektury falistej eliminuje potrzebę stosowania konserwatora i odpowietrznika, zapobiegając starzeniu się oleju i obniżając koszty konserwacji.

Wyjątkowa efektywność energetyczna: Zmniejsza straty bez obciążenia nawet o 20% w porównaniu ze standardowymi transformatorami serii S11 dzięki zoptymalizowanemu rdzeniowi i uzwojeniom miedzianym o wysokiej przewodności.

Doskonała zdolność przeciążeniowa:układ chłodzenia zanurzony w oleju(ONAN) zapewnia stabilną pracę przy utrzymujących się dużych obciążeniach i szczytowych wzrostach zapotrzebowania.

Wytrzymała trwałość na zewnątrz: Zbudowany z powłok odpornych na warunki atmosferyczne i stopień ochrony IP54, wytrzymuje ekstremalne temperatury (-25°C do +40°C), wilgotność i ekspozycję na promieniowanie UV.

Wysoka odporność na zwarcia: Wzmocnione mechanicznie uzwojenia z solidnym systemem mocowania zapewniają bezpieczeństwo i niezawodność podczas zwarć w sieci.

Główne scenariusze zastosowań

Miejskie i wiejskie sieci elektroenergetyczne: idealne do kompaktowych podstacji we wspólnotach mieszkaniowych, centrach handlowych i projektach elektryfikacji obszarów wiejskich, gdzie niezbędny jest niezawodny sprzęt wymagający niewielkiej konserwacji. W pełni uszczelniony, trójfazowy, energooszczędny transformator do zastosowań zewnętrznych doskonale sprawdza się w tych środowiskach.

Parki i fabryki przemysłowe: Zapewnia stabilną moc dla ciężkich maszyn, linii produkcyjnych i zakładów produkcyjnych, z łatwością obsługując zmienne obciążenia.

Integracja energii odnawialnej: Idealne rozwiązanie dla farm fotowoltaicznych i elektrowni wiatrowych, gdzie trwałość na zewnątrz i wysoka wydajność mają kluczowe znaczenie dla zwiększenia napięcia przy podłączeniu do sieci.

Projekty infrastrukturalne: wdrażane na lotniskach, w metrze, centrach danych i szpitalach, gdzie niezawodność zasilania nie podlega negocjacjom.

Zasilanie tymczasowe i awaryjne: Kompaktowe wymiary i solidna konstrukcja sprawiają, że idealnie nadaje się do tymczasowych podstacji lub miejsc napraw awaryjnych.

Parametr produktu (specyfikacja)

Szczegóły produkcji

Materiał podstawowy i proces produkcyjny

Rdzeń tego transformatora jest wykonany z wysokoprzepuszczalnej stali krzemowej walcowanej na zimno o ziarnie zorientowanym. Laminaty są precyzyjnie przycinane i układane w stosy przy użyciu procesu łączenia zakładkowego stopniowanego pod kątem 45°, co zapewnia ściśle zintegrowany obwód magnetyczny. Technika ta minimalizuje straty prądu wirowego i zmniejsza prąd magnesowania, co stanowi podstawę jego zdolności oszczędzania energii. Rdzeń zabezpieczony jest półsuchą taśmą szklaną, która redukuje wibracje i zapewnia cichą pracę.

Struktura kręta

Zarówno uzwojenia wysokiego, jak i niskiego napięcia są zbudowane z przewodników z miedzi beztlenowej, wybranych ze względu na ich wysoką przewodność i niskie straty rezystancyjne. Uzwojenie niskiego napięcia ma konfigurację foliową z podłużnymi kanałami olejowymi, co nie tylko poprawia odprowadzanie ciepła, ale także zapewnia doskonałą wytrzymałość mechaniczną wytrzymującą siły zwarciowe.

Technologia zbiorników i uszczelnień

Cechą charakterystyczną tego transformatora jest całkowicie uszczelniony zbiornik z tektury falistej. W przeciwieństwie do konwencjonalnych konstrukcji, panele faliste rozszerzają się i kurczą, aby dostosować się do zmian objętości oleju spowodowanych wahaniami temperatury, eliminując potrzebę stosowania tradycyjnego konserwatora. Tworzy to całkowicie zamknięty system, zapobiegający kontaktowi oleju izolacyjnego z powietrzem zewnętrznym, eliminując w ten sposób utlenianie, wchłanianie wilgoci i tworzenie się osadu. Zawór nadmiarowy ciśnienia i precyzyjny wskaźnik poziomu oleju to standardowe elementy bezpieczeństwa.

System izolacji

 W pełni uszczelniony trójfazowy, energooszczędny transformator do zastosowań zewnętrznych wykorzystuje wysokiej jakości mineralny olej izolacyjny, który poddawany jest rygorystycznemu procesowi suszenia próżniowego i napełniania olejem. Dzięki temu w zbiorniku nie pozostają resztki powietrza ani wilgoci, co zapewnia wysokie napięcie początkowe wyładowań niezupełnych i gwarantuje długoterminową niezawodność dielektryczną.

Zapewnienie jakości i certyfikacja

Certyfikaty: ISO 9001:2008, CE i kompleksowe raporty z testów typu z krajowych ośrodków testowania transformatorów.

Rutynowe testowanie: Każde urządzenie przechodzi 100% testów fabrycznych, w tym testów utraty obciążenia, utraty obciążenia, impedancji zwarciowej, wytrzymywania indukowanego przepięcia i testów wyładowań niezupełnych.

Kontrola jakości: Nasz proces produkcyjny obejmuje monitorowanie w czasie rzeczywistym montażu rdzenia, uzwojenia i montażu końcowego, aby mieć pewność, że każdy transformator spełnia nasze rygorystyczne standardy jakości.

Dlaczego warto wybrać Lugao Power?

Wybór Lugao Power oznacza inwestycję w produkt zaprojektowany z myślą o trwałości. Nasza wiedza specjalistyczna w zakresie produkcji w pełni uszczelnionego trójfazowego, energooszczędnego transformatora do zastosowań zewnętrznych gwarantuje, że otrzymasz urządzenie, które nie tylko spełni Twoje wymagania elektryczne, ale także przyczyni się do niższej emisji dwutlenku węgla i zmniejszonych budżetów operacyjnych.

Obsługa posprzedażna

5-letnia gwarancja: Gwarantujemy szczelność i brak odprysków farby. Wszelkie wady produkcyjne wynikające z normalnego użytkowania objęte są bezpłatną naprawą lub wymianą.

Dożywotnie wsparcie serwisowe: Części zamienne i pomoc techniczna są dostępne przez cały okres użytkowania transformatora.

30-letnia żywotność: Zaprojektowane z wysokiej jakości materiałów, aby zapewnić trzy dekady niezawodnego działania.

Szybka reakcja: W przypadku awarii sprzętu nasz zespół reaguje w ciągu godziny od powiadomienia i wysyła personel techniczny na miejsce w ciągu 24 godzin na terenie kraju.

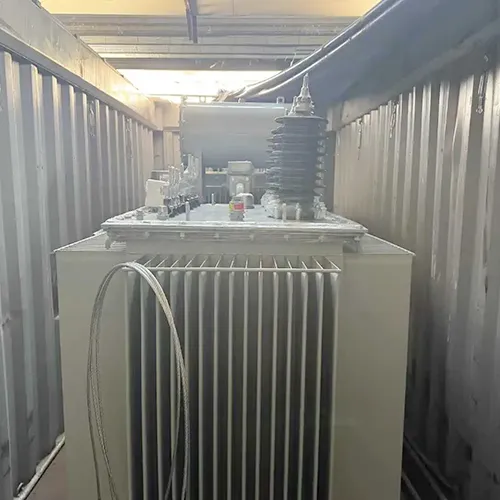

Pakowanie i dostawa

Opakowanie: Całkowicie uszczelniony trójfazowy energooszczędny transformator do zastosowań zewnętrznych jest bezpiecznie zapakowany w odporną na warunki atmosferyczne drewnianą skrzynię lub owinięty w celu zapewnienia optymalnej ochrony podczas transportu.

Warunki wysyłki: Dostawa napełniona olejem, z całkowicie uszczelnionym zbiornikiem, wraz z raportami z testów fabrycznych, instrukcjami montażu i szczegółowymi rysunkami wymiarowymi.

Akcesoria standardowe: Każde urządzenie zawiera wskaźnik poziomu oleju, ciśnieniowy zawór nadmiarowy, termometr tarczowy, tuleje wysokiego i niskiego napięcia, śruby uziemiające oraz kompletny zestaw sprzętu do instalacji.

Pytania i odpowiedzi: często zadawane pytania

P1: Co to jest w pełni uszczelniony, trójfazowy, energooszczędny transformator do zastosowań zewnętrznych?

A1: Jest to transformator rozdzielczy przeznaczony do użytku na zewnątrz z hermetycznie zamkniętym zbiornikiem. W odróżnieniu od tradycyjnych jednostek z konserwatorem oleju, taka konstrukcja zapobiega kontaktowi oleju izolacyjnego z powietrzem, eliminując ryzyko utleniania i wchłaniania wilgoci, co znacznie ogranicza konserwację i wydłuża jego żywotność.

P2: W jaki sposób ten transformator oszczędza energię w porównaniu do starszych modeli?

A2: Oszczędności energii osiąga się dzięki zastosowaniu stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności i zoptymalizowanej strukturze złącza rdzenia. Zmniejsza to straty bez obciążenia (histereza i prąd wirowy) o ponad 15-20% w porównaniu z konwencjonalnymi transformatorami serii S9 lub S11, co prowadzi do znacznej redukcji rachunków za energię elektryczną w całym okresie użytkowania urządzenia.

P3: Czy ten transformator jest naprawdę bezobsługowy?

Odpowiedź 3: Tak, w normalnych warunkach pracy. Ponieważ w pełni uszczelniony trójfazowy, energooszczędny transformator do zastosowań zewnętrznych wykorzystuje zbiornik z tektury falistej bez odpowietrznika, olej nigdy nie ulega degradacji pod wpływem powietrza lub wilgoci. Eliminuje to potrzebę okresowego testowania, filtrowania lub wymiany oleju, co jest wymagane w przypadku konwencjonalnych transformatorów.

P4: Czy ten transformator może bezpiecznie wytrzymać warunki zwarciowe?

A4: Absolutnie. Został zaprojektowany z uzwojeniami wzmocnionymi mechanicznie za pomocą cewek niskonapięciowych nawiniętych folią i solidnym systemem mocowania. Wszystkie jednostki poddawane są rygorystycznym testom udarności zwarciowej na etapie badania typu, aby upewnić się, że wytrzymają awarie sieci bez uszkodzeń.
