Dlaczego kontrola wyładowań częściowych ma kluczowe znaczenie w podstacji transformatorowej typu skrzynkowego?

W kompaktowej podstacji transformatorowej typu skrzynkowego zainstalowanej na obszarze mieszkalnym czasami w pobliżu przedziału wysokiego napięcia można usłyszeć delikatne trzaski. Większość przechodniów by tego nie zauważyła. Jednak dla wyszkolonego inżyniera zajmującego się konserwacją ten dźwięk jest ostrzeżeniem: wyładowanie niezupełne. Wyładowanie niezupełne to miejscowe wyładowanie elektryczne, które nie powoduje całkowitego mostkowania izolacji pomiędzy przewodnikami. Jest to objaw degradacji izolacji i jeśli nie zostanie kontrolowany, spowoduje stopniową erozję izolacji, aż do całkowitego uszkodzenia. wpodstacja transformatorowa typu skrzynkowegogdzie sprzęt jest zamknięty w zwartej, szczelnej obudowie, wyładowania niezupełne są szczególnie niebezpieczne. Zamknięta przestrzeń utrudnia inspekcję, a konsekwencje awarii są poważne: pożar, eksplozja i przerwa w dostawie prądu dla całych dzielnic.

W tym artykule wyjaśniono, dlaczego kontrola wyładowań niezupełnych ma kluczowe znaczenie w podstacjach transformatorowych typu skrzynkowego. Zbadamy przyczyny wyładowań niezupełnych, warunki, które czynią podstacje skrzynkowe szczególnie podatne na zagrożenia, metody stosowane do wykrywania i monitorowania wyładowań niezupełnych oraz praktyki projektowe i produkcyjne, które temu zapobiegają. Dostarczymy również szczegółowe specyfikacje naszych produktów podstacji transformatorowych typu skrzynkowego z naszej fabryki pod adresemLugao Power Co., Ltd.,podkreślając cechy, które zapewniają niezawodne działanie izolacyjne. Niezależnie od tego, czy jesteś inżynierem mediów, kierownikiem obiektu, czy specjalistą ds. zakupów, ten artykuł zapewni wiedzę techniczną niezbędną do zrozumienia i rozwiązania problemu wyładowań niezupełnych w środowiskach kompaktowych stacji elektroenergetycznych.

Spis treści

• 1. Co to jest wyładowanie częściowe i dlaczego występuje?
• 2. Dlaczego podstacje transformatorowe skrzynkowe są szczególnie podatne na zagrożenia?
• 3. Jakie są konsekwencje niekontrolowanego wyładowania częściowego?
• 4. W jaki sposób wykrywa się i monitoruje wyładowania częściowe?
• 5. Jakie praktyki projektowe i produkcyjne zapobiegają wyładowaniom częściowym?
• 6. Jakie są kluczowe specyfikacje naszej podstacji transformatorowej typu skrzynkowego?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest wyładowanie częściowe i dlaczego występuje?

Wyładowanie niezupełne to zlokalizowane wyładowanie elektryczne występujące w systemie izolacyjnym, ale nie wypełniające całkowicie szczeliny pomiędzy dwoma przewodnikami. Jest to częściowe uszkodzenie izolacji, występujące w miejscu jej osłabienia. Wyładowanie to zazwyczaj mała iskra lub seria iskier, które pojawiają się w pustce, pęknięciu lub wzdłuż powierzchni izolacji. Wyładowanie niezupełne może wystąpić w izolacji stałej, w izolacji płynnej lub w izolacji gazowej. Jest to objaw uszkodzenia lub koncentracji naprężeń w systemie ociepleniowym. Samo wyładowanie nie powoduje natychmiastowej awarii, ale generuje ciepło, chemiczne produkty uboczne i erozję mechaniczną, która stopniowo niszczy izolację. Z biegiem czasu izolacja słabnie, aż do całkowitego zniszczenia.

Przyczyny wyładowań niezupełnych można podzielić na trzy kategorie: wady materiału izolacyjnego, wady procesu produkcyjnego i wady powstające podczas eksploatacji. Wady materiału izolacyjnego obejmują puste przestrzenie, zanieczyszczenia i niespójności we właściwościach dielektrycznych. Wady procesu produkcyjnego obejmują słabą impregnację, niepełne utwardzenie i uszkodzenia podczas montażu. Wady powstające podczas pracy obejmują starzenie termiczne, naprężenia mechaniczne i wnikanie wilgoci. W podstacji transformatorowej typu skrzynkowego mogą wystąpić wszystkie trzy kategorie defektów. Kompaktowa konstrukcja, szczelna obudowa i duże naprężenia elektryczne na małej przestrzeni stwarzają warunki sprzyjające wyładowaniom niezupełnym. Poniższa tabela podsumowuje najczęstsze przyczyny wyładowań niezupełnych i warunki, które je powodują.

W Lugao Power Co., Ltd. rozumiemy przyczyny wyładowań niezupełnych i projektujemy nasze produkty podstacji transformatorowych typu skrzynkowego, aby zminimalizować ryzyko. Używamy wysokiej jakości materiałów izolacyjnych, przestrzegamy rygorystycznych procesów produkcyjnych i testujemy każde urządzenie pod kątem wyładowań niezupełnych, zanim opuści naszą fabrykę.

2. Dlaczego podstacje transformatorowe skrzynkowe są szczególnie podatne na zagrożenia?

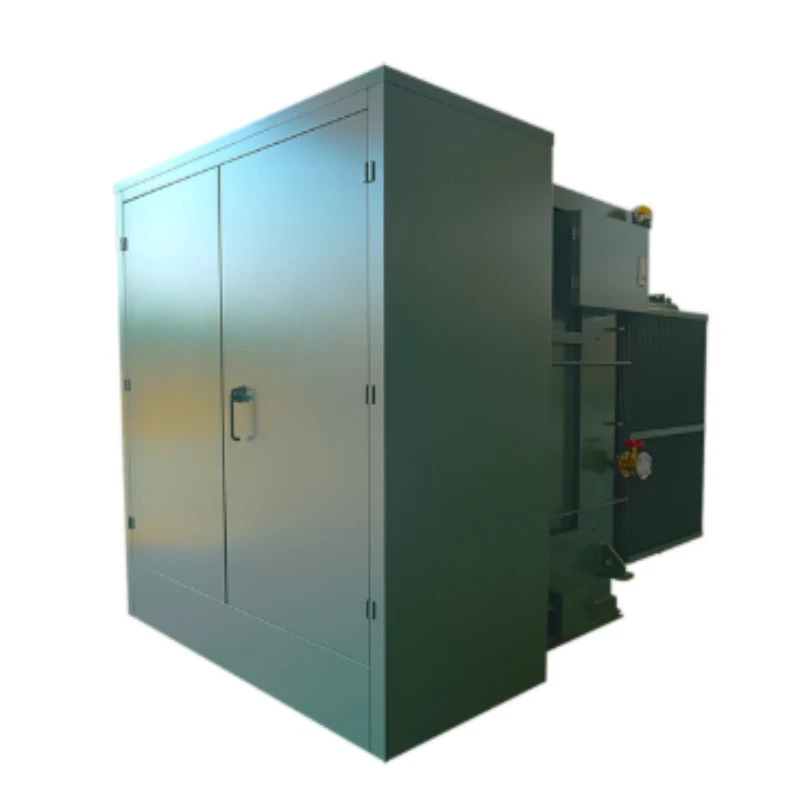

Podstacje transformatorowe typu skrzynkowego to kompaktowe, prefabrykowane jednostki, w których w jednej obudowie mieści się transformator, rozdzielnica wysokiego napięcia, urządzenia dystrybucyjne niskiego napięcia i systemy sterowania. Są szeroko stosowane w obszarach mieszkalnych, inwestycjach komercyjnych i parkach przemysłowych, ponieważ są kompaktowe, łatwe w montażu i dyskretne estetycznie. Jednak ich zwarta konstrukcja i szczelna konstrukcja stwarzają szczególne wyzwania w zakresie kontroli wyładowań niezupełnych. Pierwszym wyzwaniem jest duże obciążenie elektryczne. W podstacji kompaktowej odległości między przewodnikami a częściami uziemionymi są zmniejszone, co zwiększa natężenie pola elektrycznego. Większe natężenie pola elektrycznego zwiększa prawdopodobieństwo wyładowań niezupełnych, szczególnie w miejscach nieciągłości geometrycznych, takich jak ostre krawędzie, narożniki i występy. Drugim wyzwaniem jest ograniczone środowisko. Uszczelniona obudowa zatrzymuje ciepło i wilgoć, co może przyspieszyć starzenie się izolacji i sprzyjać wyładowaniom niezupełnym. Trzecim wyzwaniem jest trudność kontroli i konserwacji. Ponieważ sprzęt jest zamknięty, trudno jest wizualnie sprawdzić izolację pod kątem oznak degradacji. Oznacza to, że wyładowania niezupełne mogą pozostać niewykryte przez długi czas, co może prowadzić do nieoczekiwanych awarii.

Poniższa tabela podsumowuje specyficzne słabe punkty podstacji transformatorowych typu skrzynkowego w porównaniu z konwencjonalnymi podstacjami napowietrznymi.

W naszej fabryce usuwamy te luki poprzez staranne projektowanie. Stosujemy zoptymalizowany rozkład pola elektrycznego, skuteczne zarządzanie temperaturą i solidną kontrolę wilgoci, aby zminimalizować ryzyko wyładowań niezupełnych. W naszych podstacjach integrujemy również systemy monitorowania wyładowań niezupełnych, aby zapewnić wczesne ostrzeganie o degradacji izolacji.

3. Jakie są konsekwencje niekontrolowanego wyładowania częściowego?

Konsekwencje niekontrolowanego wyładowania niezupełnego w podstacji transformatorowej skrzynkowej mogą być poważne. Wyładowanie niezupełne jest zjawiskiem postępującym. Zaczyna się od małego, zlokalizowanego wyładowania i stopniowo powoduje erozję izolacji. Erozja tworzy ścieżkę przewodzącą, która ostatecznie prowadzi do całkowitego zniszczenia, zwanego rozgorzeniem. Rozgorzenie w podstacji transformatorowej może spowodować eksplozję, pożar i całkowitą utratę sprzętu. Konsekwencje wykraczają poza samą podstację. Awaria może spowodować przerwę w dostawie prądu na całym obszarze obsługiwanym przez podstację, co będzie miało wpływ na domy, firmy i infrastrukturę krytyczną. Koszt naprawy lub wymiany może być znaczny, a koszt utraty przychodów i produktywności może być jeszcze wyższy. Poniższa tabela podsumowuje postęp wyładowań niezupełnych i konsekwencje na każdym etapie.

W Lugao Power Co., Ltd. poważnie podchodzimy do zagrożenia częściowym wyładowaniem. Nasze produkty podstacji transformatorowych typu skrzynkowego zostały zaprojektowane i przetestowane w celu zminimalizowania ryzyka wyładowań niezupełnych i zapewnienia niezawodnej pracy przez cały okres użytkowania. Oferujemy również systemy monitorowania wyładowań niezupełnych, które zapewniają wczesne ostrzeganie o degradacji izolacji, umożliwiając zaplanowanie konserwacji przed wystąpieniem awarii.

4. W jaki sposób wykrywa się i monitoruje wyładowania częściowe?

Wyładowanie niezupełne można wykryć różnymi metodami, z których każda ma swoje zalety i ograniczenia. Najpopularniejsze metody to detekcja elektryczna, detekcja akustyczna i detekcja chemiczna. Detekcja elektryczna mierzy impulsy prądu o wysokiej częstotliwości generowane przez wyładowanie niezupełne. Metoda ta jest bardzo czuła i umożliwia wykrycie bardzo małych wyładowań. Jest zwykle używany do monitorowania online, gdzie czujniki są na stałe zainstalowane na sprzęcie. Detekcja akustyczna wykorzystuje czujniki ultradźwiękowe do wykrywania fal dźwiękowych generowanych przez wyładowania niezupełne. Metoda ta jest przydatna do lokalizacji źródła wyładowania. Detekcja chemiczna analizuje produkty uboczne wyładowań niezupełnych, takie jak ozon lub tlenki azotu, w gazie otaczającym sprzęt. Ta metoda jest mniej czuła, ale może zapewnić proste wskazanie aktywności wyładowań. Poniższa tabela porównuje różne metody wykrywania.

W naszej fabryce stosujemy metody wykrywania elektrycznego do testowania naszych produktów podstacji transformatorowych typu skrzynkowego podczas produkcji. Oferujemy również opcjonalne systemy monitorowania online, które można zintegrować z podstacją, aby zapewnić ciągłe monitorowanie wyładowań niezupełnych. Systemy te wykorzystują czujniki HFCT do wykrywania aktywności wyładowań i włączają alarm, jeśli poziom przekroczy zadany próg. Umożliwia to operatorowi podjęcie działań naprawczych, zanim wystąpi awaria.

5. Jakie praktyki projektowe i produkcyjne zapobiegają wyładowaniom częściowym?

Zapobieganie wyładowaniom niezupełnym w podstacjach transformatorowych typu skrzynkowego wymaga połączenia starannego projektu, wysokiej jakości materiałów i rygorystycznych procesów produkcyjnych. Konstrukcja musi zapewniać równomierny rozkład pola elektrycznego i brak punktów o dużych naprężeniach. Osiąga się to poprzez stosowanie zaokrąglonych przewodów, unikanie ostrych krawędzi i zachowanie odpowiednich odstępów. Materiały izolacyjne muszą być wolne od pustych przestrzeni i zanieczyszczeń. Proces produkcyjny musi zapewniać odpowiednią impregnację i utwardzenie izolacji. Poniższa tabela podsumowuje kluczowe praktyki projektowe i produkcyjne, które zapobiegają wyładowaniom niezupełnym.

W naszej fabryce wdrażamy wszystkie te praktyki w produkcji naszych produktów podstacji transformatorowych typu skrzynkowego. Do naszych komponentów epoksydowych stosujemy odlewanie próżniowe, aby wyeliminować puste przestrzenie i zapewnić jednorodną strukturę izolacji. Kontrolujemy wilgotność w naszym obszarze produkcyjnym, aby zapobiec zatrzymywaniu wilgoci w izolacji. Każdą podstację testujemy pod kątem wyładowań niezupełnych, zanim opuści ona naszą fabrykę. Nasze testy przeprowadzamy zgodnie z normą IEC 62271-200 i innymi odpowiednimi normami, a dla każdego urządzenia dostarczamy raporty z testów.

6. Jakie są kluczowe specyfikacje naszej podstacji transformatorowej typu skrzynkowego?

Poniższa tabela zawiera najważniejsze specyfikacje naszych produktów podstacji transformatorowych typu skrzynkowego. Specyfikacje te mają na celu zapewnienie niezawodnego działania i minimalnego ryzyka wyładowań niezupełnych w najbardziej wymagających zastosowaniach.

W Lugao Power Co., Ltd. produkujemy produkty podstacji transformatorowych typu skrzynkowego, aby spełniać te i inne specyfikacje. Możemy dostosować podstację do konkretnych wymagań projektu, w tym do specjalnych napięć, specjalnych poziomów ochrony i specjalnych systemów monitorowania. Nasza fabryka posiada wiedzę i sprzęt do produkcji wysokiej jakości podstacji do najbardziej wymagających zastosowań.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaki jest dopuszczalny poziom wyładowań niezupełnych dla podstacji transformatorowej typu skrzynkowego?

Odpowiedź: Dopuszczalny poziom wyładowań niezupełnych zależy od klasy napięcia i obowiązujących norm. W przypadku podstacji skrzynkowej 12 kV typowe wymagania wynoszą mniej niż 5 pC przy 1,1-krotności napięcia znamionowego. W przypadku wyższych napięć wymaganie może być mniejsze niż 10 pC. W Lugao Power Co., Ltd. nasze podstacje są testowane pod kątem spełnienia lub przekroczenia tych wymagań, a dla każdej jednostki dostarczamy raporty z testów.

Pytanie 2: Jak często należy wykonywać badania wyładowań niezupełnych?

Odpowiedź: Testy wyładowań niezupełnych należy przeprowadzać podczas produkcji, podczas rozruchu i okresowo podczas eksploatacji. W przypadku monitorowania online zaleca się ciągłe monitorowanie krytycznych podstacji. W przypadku testów okresowych zalecamy coroczny test dla większości zastosowań. Częstotliwość można zwiększyć w przypadku starszych podstacji lub tych, w których występowały problemy z wyładowaniami niezupełnymi.

Pytanie 3: Co powoduje wyładowania niezupełne w podstacji transformatorowej typu skrzynkowego?

Odpowiedź: Wyładowanie niezupełne jest spowodowane wadami systemu izolacyjnego, takimi jak puste przestrzenie, zanieczyszczenia lub uszkodzenia. Wady te mogą powstać podczas produkcji lub mogą rozwinąć się podczas eksploatacji w wyniku starzenia termicznego, naprężeń mechanicznych lub wnikania wilgoci. Kompaktowa konstrukcja i szczelna obudowa podstacji skrzynkowej mogą zwiększać ryzyko wyładowań niezupełnych poprzez zwiększenie naprężenia elektrycznego i zatrzymanie wilgoci.

Pytanie 4: Czy można naprawić wyładowanie niezupełne, czy też konieczna jest wymiana podstacji?

Odpowiedź: W niektórych przypadkach wyładowanie niezupełne można naprawić poprzez wymianę uszkodzonego elementu izolacyjnego. Jeżeli jednak wyładowanie spowodowało znaczną degradację, może zaistnieć konieczność wymiany całej podstacji. Najlepszym podejściem jest wczesne wykrycie wyładowania niezupełnego, zanim nastąpią znaczące uszkodzenia, i podjęcie działań naprawczych. W naszej fabryce oferujemy usługi naprawy i wymiany naszych produktów podstacji transformatorowych typu skrzynkowego.

Pytanie 5: Jaka jest różnica między wyładowaniem częściowym a wyładowaniem koronowym?

Odpowiedź: Wyładowanie niezupełne i wyładowanie koronowe to zjawiska powiązane. Wyładowanie koronowe to rodzaj wyładowania niezupełnego, które występuje na powierzchni przewodnika w gazie lub cieczy. Charakteryzuje się widoczną poświatą i syczącym dźwiękiem. Wyładowanie niezupełne to szerszy termin, który obejmuje wyładowania koronowe, a także wyładowania występujące w pustych przestrzeniach lub wzdłuż powierzchni w stałej izolacji. W kontekście podstacji transformatorowej typu skrzynkowego bardziej odpowiednim terminem jest wyładowanie niezupełne, ponieważ obejmuje ono wyładowanie w izolacji stałej, co jest głównym problemem.

8. Wniosek

Kontrola wyładowań niezupełnych ma kluczowe znaczenie w podstacjach transformatorowych skrzynkowych, ponieważ zwarta konstrukcja i szczelna obudowa stwarzają warunki sprzyjające degradacji izolacji. Niekontrolowane wyładowanie niezupełne może doprowadzić do całkowitej awarii, powodując pożar, eksplozję i przerwy w dostawie prądu. Zapobieganie wyładowaniom niezupełnym wymaga połączenia starannego projektu, wysokiej jakości materiałów i rygorystycznych procesów produkcyjnych. Wymaga to również skutecznego wykrywania i monitorowania, aby zidentyfikować wczesne oznaki degradacji i podjąć działania naprawcze, zanim wystąpi awaria. Nasza fabryka w Lugao Power Co., Ltd. zajmuje się produkcją produktów podstacji transformatorowych typu skrzynkowego, które spełniają najwyższe standardy niezawodności izolacji. Stosujemy izolację epoksydową odlewaną próżniowo, zoptymalizowaną konstrukcję pola elektrycznego i rygorystyczne testy wyładowań niezupełnych, aby zapewnić, że nasze podstacje zapewniają niezawodne działanie przez cały okres użytkowania.

Niezależnie od tego, czy projektujesz nową podstację, modernizujesz istniejącą, czy szukasz niezawodnego partnera do swojego kolejnego projektu, zapraszamy do skontaktowania się z naszym zespołem technicznym w celu omówienia Twoich wymagań. Możemy zapewnić szczegółowe specyfikacje produktu, raporty z testów wyładowań niezupełnych i wsparcie w zakresie zastosowań. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w projektach dystrybucji energii na całym świecie.

Skontaktuj się z Lugao Power Co., Ltd. Dzisiajaby omówić wymagania dotyczące podstacji transformatorowych typu skrzynkowego i odkryć, w jaki sposób nasze produkty mogą zapewnić niezawodną pracę bez częściowych wyładowań w Twoim systemie dystrybucji energii.
