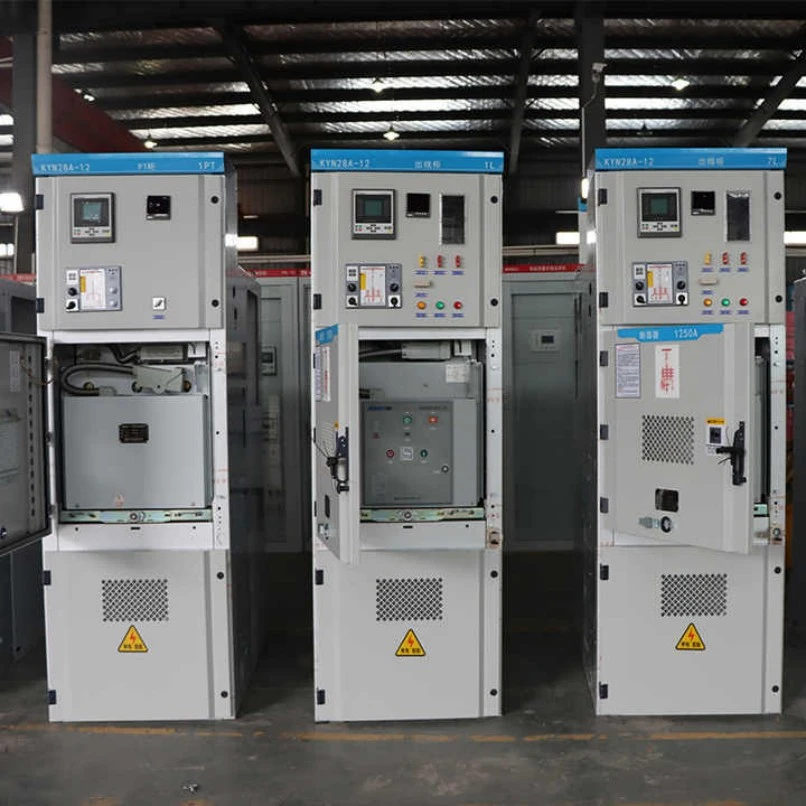

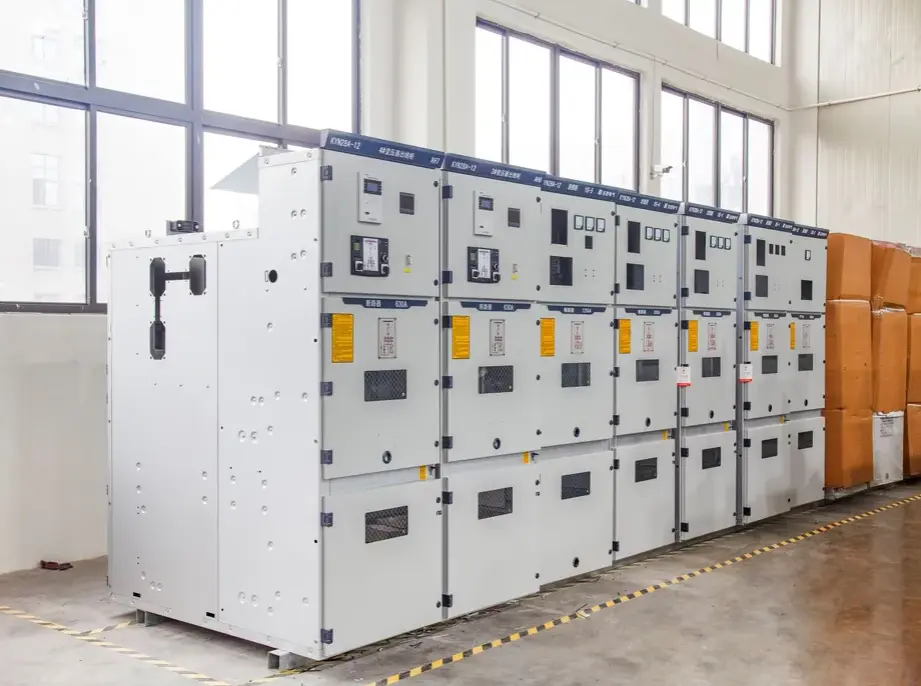

Stała rozdzielnica panelowa z tablicą wysokiego napięcia typu wózka ręcznego

Rozdzielnica panelowa z tablicą wysokiego napięcia typu wózka ręcznego jest metalową,rozdzielnica średniego napięcia w izolacji powietrznejzespół przeznaczony do systemów jednoszynowych i podwójnych szyn zbiorczych. Ale czym dokładnie jest ten produkt i co może zrobić dla Twojej infrastruktury elektrycznej?

Co to jest:

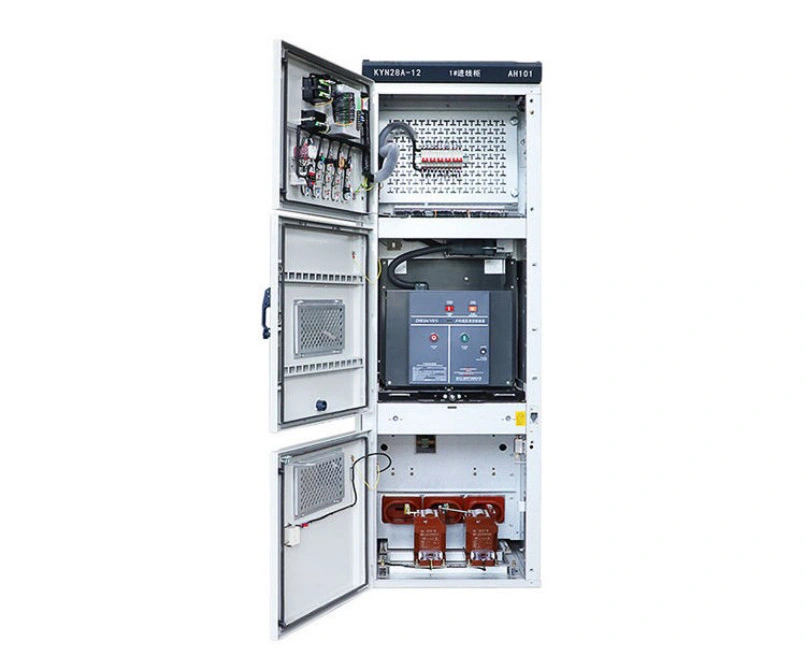

Jest to konstrukcja hybrydowa, która łączy stałą obudowę panelową ze zdejmowanym mechanizmem wózka ręcznego dla głównych urządzeń przełączających (takich jak wyłączniki próżniowe, styczniki lub przemienniki częstotliwości). Wózek można fizycznie wsuwać i wysuwać z panelu, podczas gdy szyny zbiorcze, kable i elementy pomocnicze pozostają nieruchome w obudowie. Konstrukcja ta jest znormalizowana zgodnie z normami IEC 62271-200 i GB3906 dla napięć znamionowych od 3 kV do 40,5 kV.

Co może zrobić:

● Kontroluj przepływ mocy: bezpiecznie łączy lub odłącza obciążenia wysokiego napięcia, takie jak transformatory, silniki i baterie kondensatorów.

● Zapewniają ochronę przed awariami: Zintegrowane przekaźniki zabezpieczające i wyłączniki automatyczne uruchamiają się automatycznie w przypadku przeciążeń, zwarć lub zwarć doziemnych.

● Umożliwiają bezpieczną konserwację: Wózek ręczny można wycofać do izolowanego, uziemionego położenia, tworząc widoczną szczelinę powietrzną, umożliwiając technikom pracę przy wyłączniku bez odłączania zasilania od całej szyny zbiorczej.

● Pomiar i monitorowanie: Przekładniki prądowe, przekładniki napięciowe i mierniki cyfrowe zamontowane na panelu dostarczają danych w czasie rzeczywistym o stanie systemu.

● Bezpieczne blokowanie: Blokady mechaniczne i elektryczne zapobiegają błędom ludzkim, takim jak zamykanie wyłącznika, gdy wózek ręczny jest w połowie drogi lub dostęp do przedziałów pod napięciem.

Krótko mówiąc, ta rozdzielnica panelowa wysokiego napięcia typu wózkowego pełni funkcję strażnika sieci wysokiego napięcia – jest bezpieczna, elastyczna i trwała przez ponad 20 lat pracy.

Parametry produktu (specyfikacja)

Poniżej znajduje się szczegółowa tabela specyfikacji technicznych naszej rozdzielnicy panelowej wysokiego napięcia z wózkiem ręcznym. Wszystkie wartości odnoszą się do typowych modeli 12kV; inne napięcia dostępne na zamówienie.

Funkcja produktu i zastosowanie (format pytań i odpowiedzi)

P1: Co sprawia, że ​​konstrukcja wózka ręcznego jest lepsza od całkowicie zamontowanej rozdzielnicy?

Odp.: Konstrukcja wózka ręcznego umożliwia fizyczne usunięcie głównego urządzenia przełączającego (wyłącznika próżniowego) z panelu w celu konserwacji lub wymiany, podczas gdy szyny zbiorcze panelu pozostają pod napięciem. Skraca to czas przestojów z godzin do minut. Natomiast rozdzielnica stała często wymaga wyłączenia całej sekcji, aby uzyskać dostęp do wyłącznika. Nasza rozdzielnica panelowa wysokiego napięcia z wózkiem ręcznym zapewnia to, co najlepsze z obu światów: stałe szyny zbiorcze zapewniające wytrzymałość oraz wyłączniki wózków ręcznych zapewniające łatwość serwisowania.

P2: W jaki sposób zapewnia bezpieczeństwo operatora podczas składowania?

Odp.: Nasza rozdzielnica zawiera pięć obowiązkowych blokad:

1. Młota nie można zamknąć, jeśli wózek nie znajduje się w pozycji „pracy” (podłączony).

2. Wózka ręcznego nie można przesunąć z stanu „odłączony” do „podłączony”, chyba że wyłącznik jest otwarty.

3. Uziemnik można zamknąć tylko wtedy, gdy wózek znajduje się w pozycji „test/odłączony”.

4. Drzwi przedziału kablowego można otworzyć tylko przy zamkniętym uziemniku.

5. Nie można wkładać ani wyjmować wózka ręcznego, gdy kruszarka jest zamknięta. Blokady te są mechaniczne i elektryczne – z założenia są odporne na awarie.

P3: Czy rozdzielnica panelowa z tablicą wysokiego napięcia typu wózka ręcznego może być używana na zewnątrz?

Odp.: Standardowa obudowa to IP4X, odpowiednia dla podstacji wewnętrznych. Do zastosowań zewnętrznych dostarczamy dodatkowe obudowy odporne na warunki atmosferyczne lub kioski o stopniu ochrony IP54. Wielu klientów instaluje nasze rozdzielnice w podstacjach kontenerowych lub małych budynkach prefabrykowanych w pobliżu farm wiatrowych lub elektrowni słonecznych.

P4: Jakie są najczęstsze zastosowania tej rozdzielnicy?

Odp.: Ta rozdzielnica panelowa z tablicą wysokiego napięcia typu wózka ręcznego jest szeroko stosowana w:

● Podstacje elektroenergetyczne (rozdział pierwotny i wtórny).

● Zakłady przemysłowe (huty, cementownie, zakłady petrochemiczne) – do sterowania silnikami i ochrony transformatorów.

● Budynki komercyjne (szpitale, centra danych, lotniska) – gdzie wymagana jest wysoka niezawodność.

● Energia odnawialna (farmy fotowoltaiczne, farmy wiatrowe) – jako panele przyłączeniowe do sieci.

● Operacje wydobywcze – wystarczająco wytrzymałe, aby wytrzymać zapylone i wilgotne środowiska.

● Zasilanie trakcji kolejowej – w sieciach 27,5kV lub 2×25kV.

Szczegóły produkcji

1. Materiał obudowy i powłoka

● Materiał: wysokiej jakości blacha stalowa ocynkowana o grubości 2 mm (importowana z firmy Baosteel), składana na giętarkach CNC. Podwójnie zagięte krawędzie zwiększają sztywność.

● Powłoka: Epoksydowo-poliestrowa powłoka proszkowa (o grubości minimum 80μm) po piaskowaniu w standardzie SA 2.5. Kolor RAL 7035 (jasnoszary). Test w mgle solnej >500 godzin – brak korozji.

2. Mechanizm wózka ręcznego

● Materiał: rolki nylonowe o wysokiej wytrzymałości + szyny ze stali nierdzewnej.

● Działanie: Mechanizm śrubowy wkręcany/wykręcany z konstrukcją zapobiegającą luzom. Każdy wózek ręczny jest testowany na 2000 pełnych cykli składowania.

● Wskaźniki pozycji: Czerwony (podłączony), zielony (test), żółty (odłączony), widoczny z odległości 5 metrów.

3. Żaluzje (automatyczne bariery ochronne)

● Po wysunięciu wózka, metalowe przesłony sprężynowe automatycznie zakrywają stałe styki pierwotne. Zapobiega to przypadkowemu kontaktowi palców z częściami pod napięciem. Nasze żaluzje wykonane są ze stopu aluminium o grubości 3 mm poddanego obróbce antykorozyjnej.

4. System szyn zbiorczych

● Materiał: miedź E-Cu o wysokiej przewodności (czystość 99,9%). Posrebrzane na wszystkich złączach.

● Przekrój: Obliczony, aby utrzymać wzrost temperatury poniżej 65 K przy prądzie znamionowym. Dla 3150A stosujemy podwójne szyny zbiorcze na fazę.

● Izolacja: Koszulki termokurczliwe izolacyjne (kolor pomarańczowy) do identyfikacji faz i kontroli wyładowań niezupełnych.

5. Uziemnik

● Typ: Szybkozłączny, rozłączający, z widocznymi ostrzami uziemiającymi.

● Działanie: Ręczny mechanizm wspomagany sprężyną. Możliwość zamknięcia przy pełnym prądzie zwarciowym (jednorazowo 50 kA).

● Blokada: Wyjątkowa blokada mechaniczna w pozycji wózka ręcznego – nie można zamknąć uziemnika, jeśli wózek ręczny nie znajduje się w pozycji testowej/odłączonej.

6. Przedział niskiego napięcia

● Umieszczony z przodu u góry (wysokość 300 mm), całkowicie oddzielony od części pod wysokim napięciem. Mieści przekaźniki zabezpieczające (mikroprocesorowe), przełączniki sterujące, lampki sygnalizacyjne i bezpieczniki pomocnicze.

● Okablowanie: Wszystkie kable wtórne są ponumerowane, owinięte w ognioodporne kanały PCV i zakończone na listwach zaciskowych z zapasowymi stykami (zarezerwowano 20% zapasowych).

7. Kontrola częściowego rozładowania

● Wszystkie przewody wysokiego napięcia są zaokrąglone, aby wyeliminować ostre krawędzie.

● Każdy panel przechodzi test wyładowań niezupełnych (≤10pC przy 1,1×Ur/√3).

8. Dokładność montażu fabrycznego

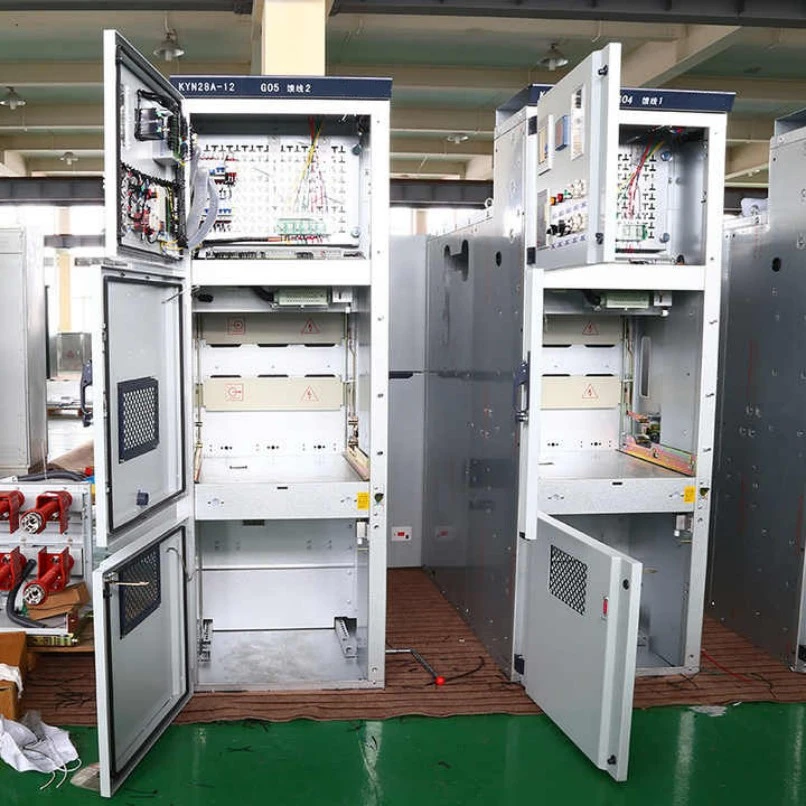

● Każda rozdzielnica panelowa z tablicą wysokiego napięcia typu wózka ręcznego jest montowana na laserowo ustawionym uchwycie. Niewspółosiowość styku wózka ręcznego i stałego wynosi <0,5 mm.

● Wynik: Gładkie regały bez szlifowania i stosowania siły – brak blokujących się wózków ręcznych nawet po latach użytkowania.

Dlaczego warto wybrać Lugao do rozdzielnicy średniego napięcia typu wózek ręczny?

· Inżynieria oparta na projektach: Układ szafy, parametry szyn zbiorczych, schemat przekaźników ochronnych, konfigurację przekładników prądowych/przekaźników i wprowadzenie kabli można zaprojektować zgodnie ze schematem jednokreskowym.

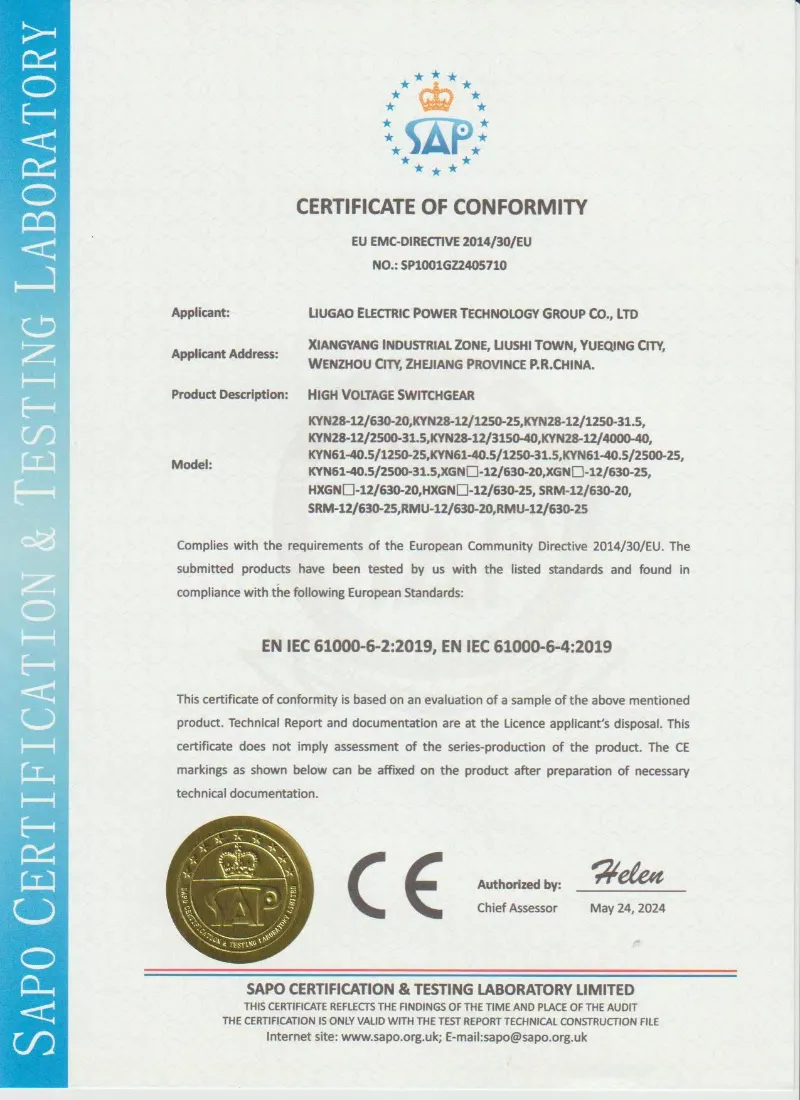

· Produkcja oparta na standardach: Rozdzielnice mogą być produkowane zgodnie z normami IEC 62271-200, GB/T 3906, DL/T 404 i specyfikacjami technicznymi projektu.

· Elastyczny wybór komponentów: Lugao VCB, ABB, Siemens, Schneider lub komponenty innych określonych marek można skonfigurować zgodnie z wymaganiami projektu.

· Rutynowa kontrola przed wysyłką: Testy działania mechanicznego, funkcji blokady, okablowania, izolacji i wytrzymałości na częstotliwość sieciową można wykonać przed dostawą zgodnie z umową techniczną.

· Obsługa dokumentów technicznych: W celach informacyjnych do projektu można udostępnić rysunki poglądowe, schematy jednokreskowe, schematy okablowania wtórnego, instrukcje obsługi i raporty z rutynowych testów.
