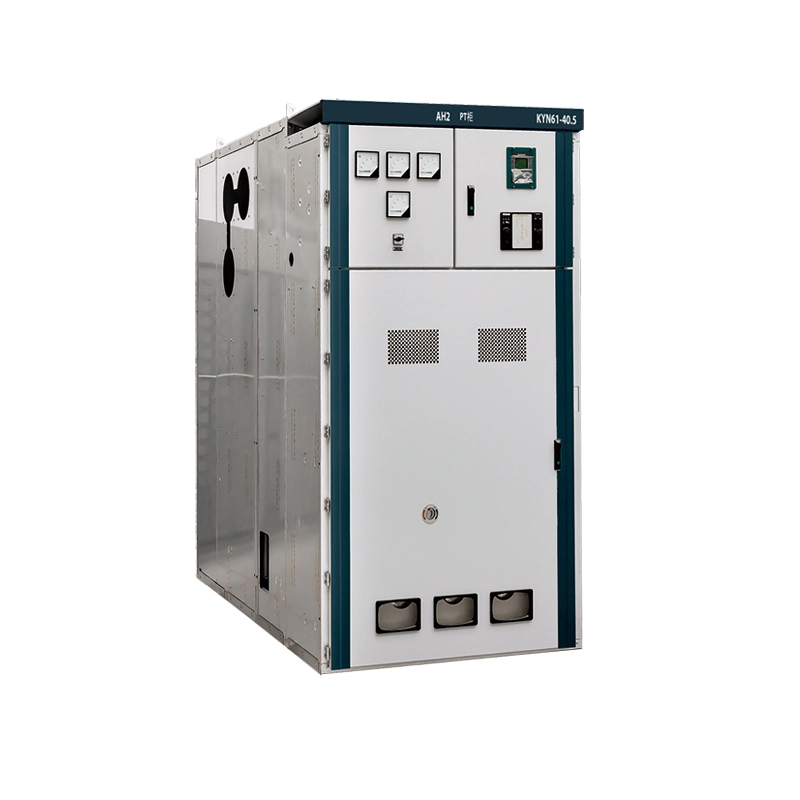

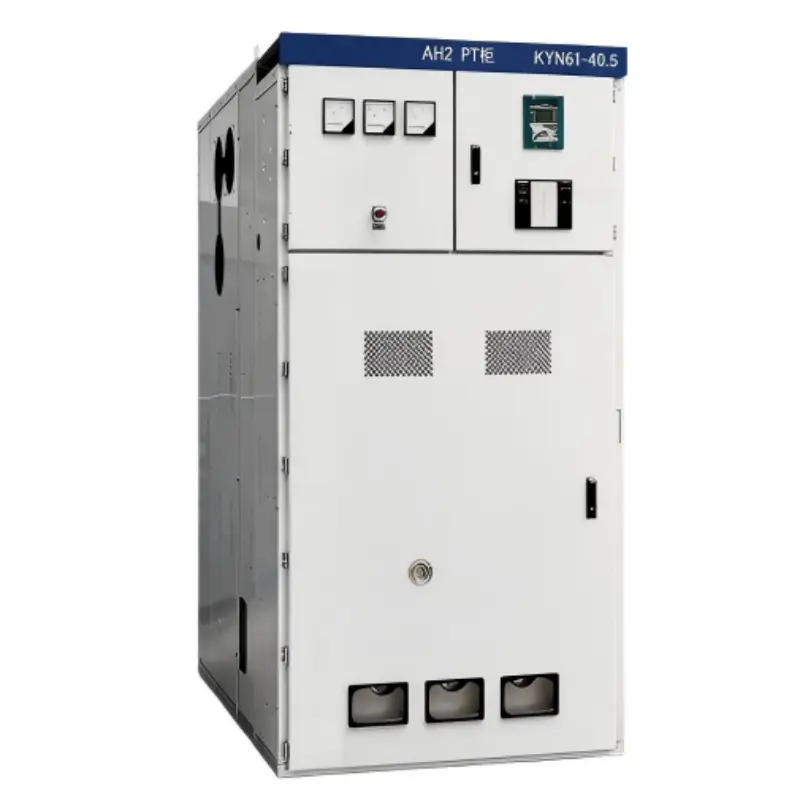

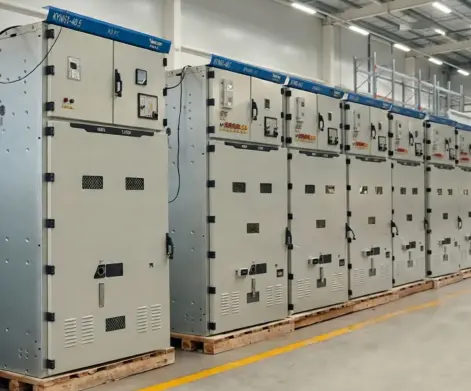

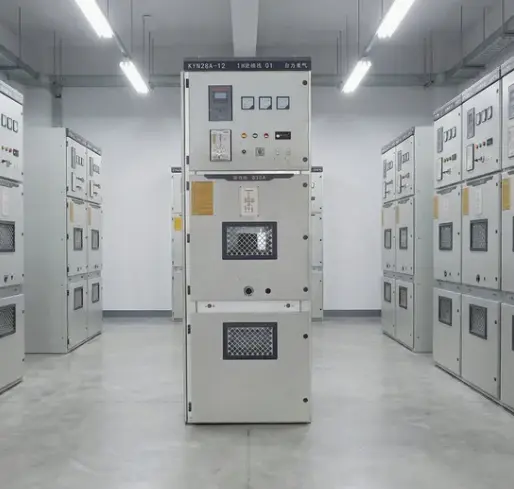

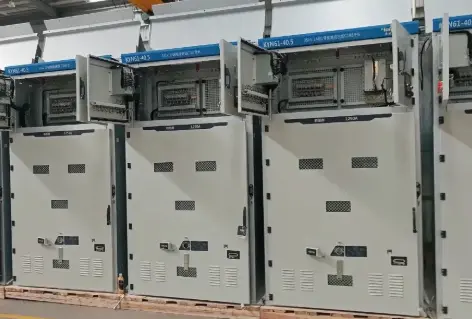

Rozdzielnica panelowa wysokiego napięcia KYN w izolacji powietrznej

Czym jest rozdzielnica panelowa wysokiego napięcia KYN z izolacją powietrzną?

Rozdzielnica to pokryty metalem, izolowany powietrzem, wewnętrzny zespół rozdzielnicy średniego napięcia, przeznaczony do trójfazowych systemów zasilania prądem przemiennym pracujących przy napięciu od 3,6 kV do 40,5 kV, 50 Hz lub 60 Hz.

Oznaczenie „KYN” jest zgodne z chińskimi standardami nazewnictwa

K – platerowany metalem

Y – typ wózka ręcznego

N – kryty

W przeciwieństwie do rozdzielnic z izolacją gazową (GIS), które wykorzystują SF6, seria KYN opiera się na powietrzu atmosferycznym jako głównym medium dielektrycznym pomiędzy częściami pod napięciem a ziemią.

Co może zrobić?

Ta rozdzielnica panelowa wysokiego napięcia KYN w izolacji powietrznej służy jako centralny węzeł do sterowania, ochrony i izolowania sprzętu elektrycznego wysokiego napięcia. Jego podstawowe funkcje obejmują:

1. Odbiór i dystrybucja energii elektrycznej – główna szyna zbiorcza odbiera energię przychodzącą z transformatora lub generatora, a następnie rozprowadza ją do wielu odpływów. Każdy podajnik może być niezależnie przełączany.

2. Ochrona przed awariami elektrycznymi – Zintegrowane wyłączniki próżniowe (umieszczone w wyjmowanym wózku) uruchamiają się automatycznie w ciągu milisekund w przypadku wykrycia przeciążenia, zwarcia lub zwarcia doziemnego. Przekładniki prądowe wykrywają usterkę; przekaźniki zabezpieczające inicjują polecenie wyłączenia.

3. Odizoluj sprzęt do konserwacji – Wózek można rozłożyć do pozycji „odłączonej”, tworząc widoczną szczelinę powietrzną pomiędzy wyłącznikiem a stałymi stykami głównymi. Żaluzje zamykają się automatycznie nad stałymi stykami pod napięciem, umożliwiając bezpieczną kontrolę wyłącznika bez odłączania zasilania od całej szyny zbiorczej.

4. Zapewnij pomiar i monitorowanie w czasie rzeczywistym – Przekładniki prądowe (CT) i przekładniki napięciowe (VT) zamontowane w przedziale kablowym dostarczają sygnały do ​​amperomierzy, woltomierzy, analizatorów jakości energii i zdalnych urządzeń końcowych (RTU).

5. Zapewnij bezpieczne uziemienie – obsługiwany ręcznie uziemnik, mechanicznie zablokowany w pozycji wózka ręcznego, umożliwia bezpieczne uziemienie strony kabla przed rozpoczęciem prac konserwacyjnych.

6. Współpraca z przekaźnikami zabezpieczającymi – nowoczesne przekaźniki mikroprocesorowe (opcjonalne) zapewniają kierunkowe zabezpieczenie nadprądowe, różnicowe, ograniczone zwarcie doziemne i awarię wyłącznika. Komunikacja poprzez Modbus lub IEC 61850 umożliwia integrację z systemami SCADA.

Krótko mówiąc, rozdzielnica panelowa wysokiego napięcia w izolacji powietrznej KYN jest podstawą sieci średniego napięcia – jest solidna, przezroczysta (w izolacji powietrznej, dzięki czemu można zobaczyć, co się dzieje) i ekonomiczna w przypadku instalacji wewnętrznych.

Parametry produktu

Zalety produktu

1. Prawdziwa konstrukcja pokryta metalem z podziałem na przedziały

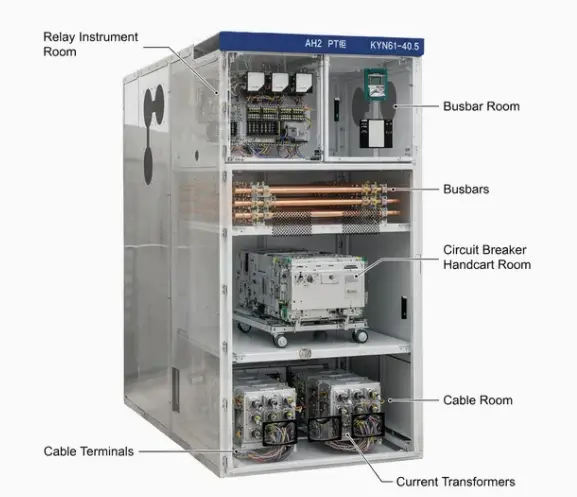

Nasza rozdzielnica KYN dzieli panel na cztery w pełni oddzielone przedziały:

● Przedział szyn zbiorczych (górny tył)

● Schowek na wózek na młotek (środkowy przód)

● Przedział kablowy (dolny tył)

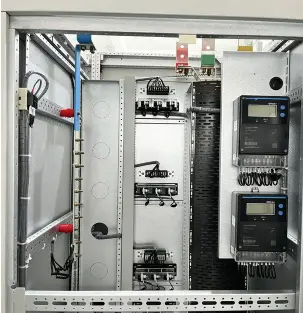

● Przedział przyrządów niskiego napięcia (góra, przód)

Każda komora jest oddzielona barierami ze stali ocynkowanej o grubości 3 mm z przykręcanymi pokrywami dostępu. Segregacja ta pozwala na:

● Powstrzymanie usterek – Jeżeli w jednym przedziale wystąpi łuk wewnętrzny, nie może on rozprzestrzenić się na sąsiednie pomieszczenia. Nasz projekt przeszedł testy IAC AFLR do 40 kA przez 1 sekundę.

● Bezpieczeństwo personelu — operatorzy mogą otworzyć drzwi przedziału wyłącznika, aby uzyskać dostęp do wózka ręcznego, podczas gdy szyny zbiorcze pozostają pod napięciem, ale są całkowicie osłonięte stałymi stalowymi barierami.

● Konserwacja równoległa – Prace związane z zakończeniem kabli można kontynuować w trakcie serwisowania przedziału wyłącznika.

2. Automatyczne rolety chroniące przed kontaktem pod napięciem

Kiedy wózek przesuwa się z pozycji podłączonej do pozycji testowej, przesłony ze stali nierdzewnej automatycznie przesuwają się po stałych stykach głównych (po stronie linii i obciążenia). Kluczowe cechy:

● Materiał – stal nierdzewna o grubości 3 mm (nie aluminium ani plastik)

● Działanie – Napędzane sprężyną, odporne na awarie (żaluzje zamykają się nawet w przypadku pęknięcia sprężyny mechanizmu – wspomaga grawitacja)

● Blokada – żaluzji nie można otworzyć ręcznie, chyba że wózek zostanie zdemontowany i użyte zostanie specjalne narzędzie odblokowujące (zapobiegające nieupoważnionemu dostępowi)

● Izolacja – żaluzje są pokryte 2 mm izolacyjną żywicą epoksydową z tyłu, aby zapobiec indukowaniu napięć

3. Izolacja powietrzna – bez gazu SF6

W odróżnieniu od rozdzielnic w izolacji gazowej (GIS), rozdzielnice panelowe wysokiego napięcia z izolacją powietrzną KYN wykorzystują wyłącznie powietrze atmosferyczne jako środek izolacyjny. Zapewnia to wiele korzyści:

● Zerowa emisja gazów cieplarnianych – SF6 ma współczynnik ocieplenia globalnego 23 500 razy większy niż CO2. Organy regulacyjne w UE i wielu stanach USA ograniczają stosowanie SF6. Izolowany powietrzem KYN to wybór przyszłościowy.

● Nie jest wymagany żaden sprzęt do obsługi gazu – GIS potrzebuje drogich wózków z gazem, manometrów, wykrywaczy nieszczelności i certyfikowanych techników do ponownego napełniania. KYN nie potrzebuje żadnego z nich.

● Wizualnie sprawdzalne szczeliny powietrzne – operatorzy mogą zobaczyć otwarte styki lub przerwę pomiędzy wózkiem ręcznym a stałymi stykami. Sprzęt SF6 ukrywa wszystko za szczelnymi obudowami.

● Niższe koszty cyklu życia – bez uzupełniania gazu, bez okresowych testów wilgotności, bez wymiany uszczelek. Powietrze jest bezpłatne.

5. Wysoka odporność na zwarcia

NaszRozdzielnica KYNosiąga:

● Znamionowy prąd krótkotrwały wytrzymywany – do 50 kA przez 3 sekundy

● Znamionowy prąd szczytowy wytrzymywany – do 125 kA

● Klasyfikacja łuku wewnętrznego – IAC AFLR 40kA/1s (dostępny z przodu, z boku, z tyłu)

Wartości te przekraczają typowe wymagania sieciowe (zwykle 25 kA lub 31,5 kA przez 3 sekundy). Wysoka wytrzymałość wynika z:

● Podwójnie składane wsporniki szyn zbiorczych 2,5 mm

● Posrebrzane szyny miedziane z minimalnym momentem dokręcania śrub 70 Nm

● Izolowane tulejki szyn zbiorczych zapobiegające przeskokom międzyfazowym pod wpływem wibracji.

Cechy produktu

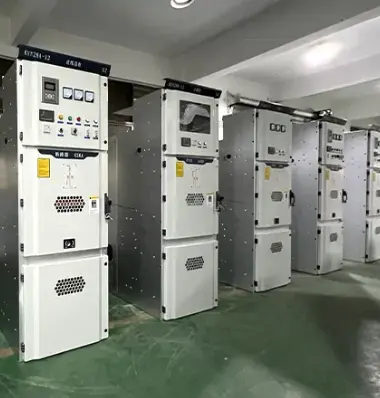

Szczegóły produkcji

Rama i obudowa

1. Materiał: rama ze stali walcowanej na zimno o grubości 2,5 mm; Bariery przedziałowe o grubości 3,0 mm

2. Formowanie: wycinane laserowo, dziurkowane CNC, spawane metodą MIG za pomocą robota

3. Powlekanie: Dziewięcioetapowy proces – podkład E-coat + poliestrowa powłoka proszkowa o grubości 100-120 μm. Mgła solna > 1000 godzin

4. Kolor: standardowy RAL 7035 (jasnoszary).

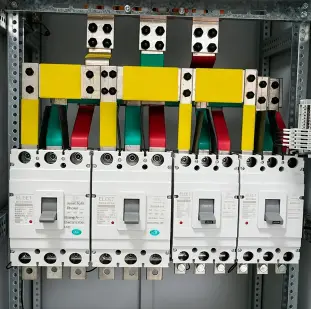

System szyn zbiorczych

1. Miedź: 99,95% E-Cu, przewodność ≥58 MS/m

2. Przeguby: posrebrzane (10μm) + podkładki Belleville, dokręcone momentem 70Nm, oznaczone czerwoną farbą

3. Izolacja: Koszulki termokurczliwe, trudnopalne, wyładowania niezupełne <5pC przy 15kV

4. Izolatory wsporcze: żywica epoksydowa z wypełniaczem krzemionkowym, prąd upływu ≥20mm/kV

Produkcja wózków ręcznych

1. Podwozie: malowane proszkowo na kolor czarny; cztery rolki nylonowe MoS2 (nośność 500kg każda)

2. Regał: śruba pociągowa Acme, 10 obrotów w trybie testowym do połączenia, moment obrotowy <15 Nm

3. Montaż wyłącznika: Bezpośrednie przykręcenie do Lugao VCB lub ABB VD4/Siemens 3AH

4. Styki pomocnicze: 8NO+8NC, srebrno-nikiel, 10A przy 250V AC

Pakowanie, wysyłka i obsługa posprzedażna

Pakowanie i wysyłka

Każda izolowana powietrzem szafa rozdzielcza pokryta metalem jest zabezpieczona odporną na wilgoć folią, pianką lub narożnikami i zapakowana w eksportowe drewniane skrzynie lub wzmocnione palety zgodnie z wymaganiami wysyłki. Wózki ręczne, instrumenty i akcesoria wyłączników próżniowych można zamocować na stałe lub oddzielnie zabezpieczyć, aby ograniczyć przemieszczanie się podczas transportu. Wysyłka może być zorganizowana drogą morską lub lądową, w zależności od miejsca docelowego projektu.

Obsługa posprzedażna

Lugaozapewnia wsparcie techniczne w zakresie instalacji, uruchomienia i eksploatacji zgodnie z potwierdzoną umową zamówienia. Rysunki elektryczne, schematy okablowania wtórnego, instrukcje obsługi i raporty z rutynowych testów mogą zostać dostarczone przed wysyłką. Warunki gwarancji i wsparcie w zakresie części zamiennych są świadczone zgodnie z umową i potwierdzoną umową techniczną.
