Rozdzielnice w metalowej obudowie wysokiego napięcia prądu przemiennego

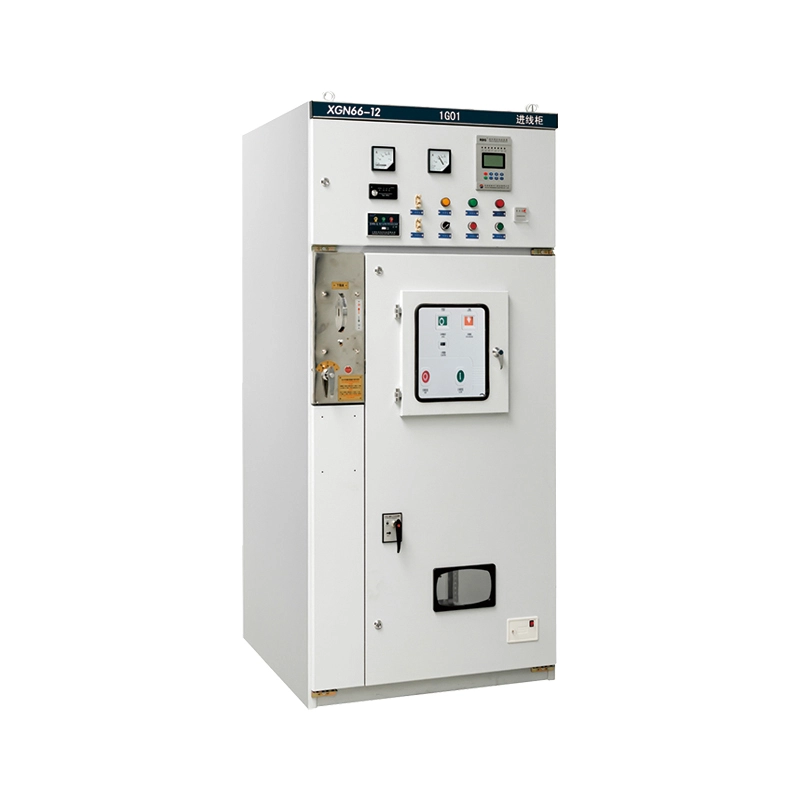

Rozdzielnica wysokiego napięcia w obudowie metalowej prądu przemiennego (model: XGN66-12) to kompletny zestaw rozdzielnicy w izolacji powietrznej, przeznaczony do stosowania w pomieszczeniach zamkniętych. Przeznaczony jest do trójfazowych systemów zasilania prądem przemiennym 50/60 Hz pracujących przy napięciach znamionowych 3,6 kV, 7,2 kV i 12 kV.

W przeciwieństwie do wariantów z możliwością wysuwu, ta stała rozdzielnica w metalowej obudowie prądu przemiennego wykorzystuje montowany na stałe wyłącznik próżniowy i strukturalny system izolacji. Ta filozofia projektowania upraszcza połączenia obwodów głównych, zwiększa stabilność mechaniczną i zapewnia ekonomiczne rozwiązanie bez uszczerbku dla bezpieczeństwa. Obudowa wykonana jest z blach stalowych walcowanych na zimno o wysokiej wytrzymałości, spawanych i skręcanych, tworząc solidną konstrukcję odporną na odkształcenia podczas transportu i pracy. Służy jako krytyczny interfejs do odbioru energii elektrycznej z sieci i dystrybucji jej do transformatorów, silników i innych odbiorników wysokiego napięcia, oferując zintegrowane funkcje sterowania, pomiaru i zabezpieczeń w jednej, kompaktowej obudowie.

Cecha produktu i zastosowanie

Kluczowe funkcje (styl pytań i odpowiedzi)

P: Co sprawia, że ​​„stała” konstrukcja tej rozdzielnicy w metalowej obudowie wysokiego napięcia prądu przemiennego jest lepsza od wersji wysuwnej?

O: Prostota i siła. Ponieważ główne elementy są nieruchome, połączenia obwodu pierwotnego są solidniejsze i mniej podatne na problemy ze zużyciem styków związane z poruszającymi się wózkami ręcznymi. Taka konstrukcja pozwala na zastosowanie mniejszej objętości szafy (prawie 50% mniejszej niż tradycyjne konstrukcje), dzięki czemu idealnie nadaje się do podstacji wewnętrznych o ograniczonej przestrzeni. Generalnie oferuje również niższy początkowy koszt zakupu przy jednoczesnym zachowaniu „pięciostopniowego” mechanizmu blokującego, aby zapobiec nieprawidłowemu działaniu.

P: W jaki sposób Lugao Power zapewnia bezpieczeństwo personelu obsługującego?

Odp.: Bezpieczeństwo jest wbudowane w mechanikę. Therozdzielnicajest wyposażony w obowiązkowy mechaniczny system ryglowania pomiędzy głównym wyłącznikiem, odłącznikiem i drzwiami szafy. Rozdzielnica wysokiego napięcia w obudowie metalowej prądu przemiennego ma widoczny punkt przerwania (wyłącznik), dzięki czemu operatorzy mogą wizualnie potwierdzić wyłączenie zasilania przed konserwacją, zgodnie z globalnymi normami bezpieczeństwa elektrycznego. Co więcej, elementy takie jak rozłącznik GN30-12 są całkowicie zamknięte, aby zapobiec narażeniu na łuk elektryczny.

P: W jakich środowiskach można używać tego produktu?

Odp.: Ten produkt jest przeznaczony do trudnych warunków przemysłowych. Działa niezawodnie w temperaturach od -25°C do +40°C i na wysokościach do 1000 m (możliwość dostosowania do większych wysokości). Jest szeroko stosowany w:

1. Elektrownie i podstacje: Jako główna jednostka przychodząca/odpływająca.

2. Przedsiębiorstwa przemysłowe i górnicze: do sterowania ciężkimi maszynami i transformatorami.

3. Budynki wysokościowe: Do pomieszczeń rozdzielczych w piwnicach lub na piętrach technicznych.

4. Energia odnawialna: Jako punkt synchronizacji dla farm wiatrowych lub fotowoltaicznych.

P: Czy ta rozdzielnica wysokiego napięcia w metalowej obudowie prądu przemiennego zapewnia łatwą konserwację?

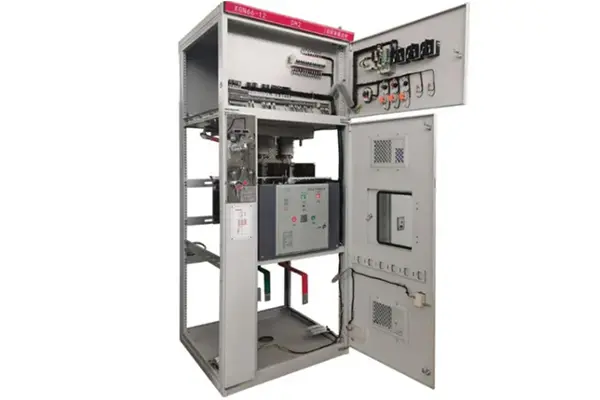

O: Absolutnie. Pomimo tego, że jest „naprawiony”, konserwacja jest prosta. Panel przedni umożliwia łatwy dostęp do przedziału wyłącznika, a komora szyn zbiorczych jest odizolowana od góry. Wymiana bezpiecznika (w kombinacjach bezpieczników) jest prosta i bezpieczna.

Szczegóły produkcji i zapewnienie jakości

Techniczne rzemiosło

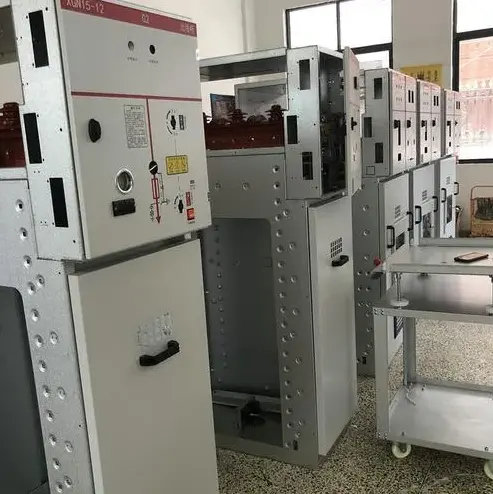

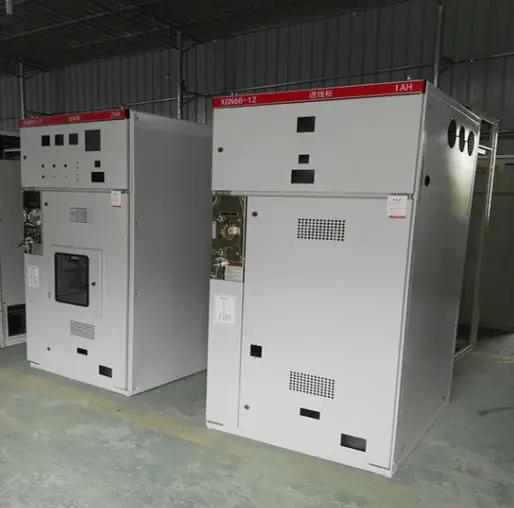

● Zaawansowana produkcja: Metalowa obudowa jest przetwarzana przy użyciu wykrawarek, gięcia i nożyc CNC, co zapewnia wysoką precyzję i wymienność. Rama jest montowana za pomocą śrub o dużej wytrzymałości, co eliminuje odkształcenia spawalnicze.

● Wydajność izolacji: System wykorzystuje powietrze jako główny środek izolacyjny. Jednakże, dzięki zoptymalizowanemu odstępowi międzyfazowemu szyn zbiorczych i zastosowaniu izolatorów o wysokim napięciu upływu, wysokonapięciowa rozdzielnica w metalowej obudowie prądu przemiennego z łatwością przechodzi test napięcia wytrzymywanego przy częstotliwości sieciowej 42 kV.

● Mechanizm blokujący: Stosujemy niezawodny system blokad „z pięcioma zabezpieczeniami”:

1. Uniemożliwia zamknięcie wyłącznika przy zamkniętym uziemniku.

2. Uniemożliwia zamknięcie uziemnika przy zamkniętym wyłączniku.

3. Zapobiega otwarciu paneli przednich/tylnych, jeśli wyłącznik jest pod napięciem.

Certyfikaty

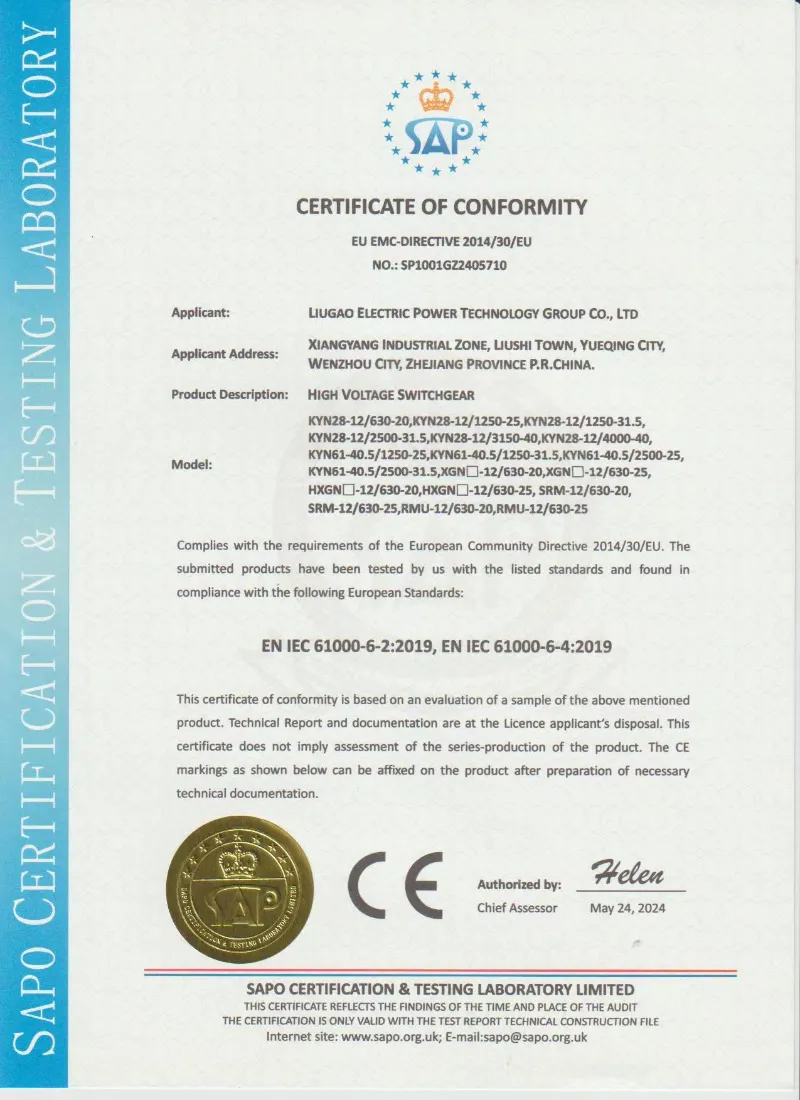

● Lugao Power Co., Ltd.przestrzega rygorystycznych międzynarodowych wytycznych. Nasza seria XGN66-12 została w pełni przetestowana pod kątem typu i jest zgodna z normą IEC 62271-200 (rozdzielnice i sterownice prądu przemiennego w obudowach metalowych). Posiadamy również certyfikaty ISO 9001 dla naszego zakładu produkcyjnego, zapewniające stałą jakość.

Parametr produktu (specyfikacja)

Wybór właściwej oceny ma kluczowe znaczenie. W przypadku transformatora o mocy 1000 kVA przy napięciu 12 kV zalecamy prąd znamionowy 630 A i krótkotrwałą wytrzymałość wytrzymywaną na poziomie 25 kA, aby skutecznie radzić sobie z potencjalnymi prądami zwarciowymi. Aby uzyskać obliczenia dotyczące konkretnego obciążenia, skonsultuj się z naszymi inżynierami.

Dlaczego warto wybrać Lugao Power Co., Ltd.?

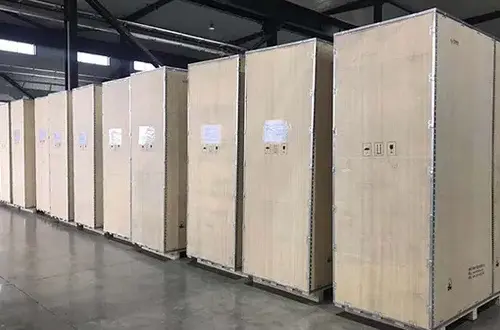

Sprawdzona wiedza eksportowa:Po pomyślnym wdrożeniu ponad 500 jednostek na Filipinach, w Wietnamie, Arabii Saudyjskiej i Nigerii w ciągu ostatnich 5 lat nasze rozwiązania w zakresie opakowań (w tym skrzynki ze wzmocnionej stali i folia antykorozyjna VCI) zostały przetestowane w walce pod kątem transportu morskiego na duże odległości i przechowywania w wilgotnych portach.

Prawdziwe dostosowanie:Oprócz dopasowania kolorów RAL zapewniamy dostosowane współczynniki CT/VT i konfiguracje styków pomocniczych, aby pasowały do ​​istniejących schematów przekaźników ochronnych (kompatybilne z ABB/Siemens/Schneider).

Zwinny łańcuch dostaw:Wykorzystując nasz lokalny ekosystem komponentów, gwarantujemy czas realizacji wynoszący 15–20 dni, znacznie szybciej niż w przypadku europejskich odpowiedników, bez utraty jakości kluczowych komponentów (przerywacze próżniowe VS1/ZN63).

Odpowiedź posprzedażna

Infolinia:Na zapytania techniczne odpowiadamy w ciągu 2 godzin (24 godziny na dobę, 7 dni w tygodniu).

Logistyka części zamiennych:Krytyczne części zamienne wysyłane są za pośrednictwem DHL/FedEx w ciągu 48 godzin.

Dokumentacja cyfrowa:Przed wypłynięciem statku udostępniamy pełne schematy okablowania, SLD i instrukcje obsługi w języku angielskim za pośrednictwem łącza w chmurze, umożliwiając zespołowi obsługującemu Twoją placówkę przygotowanie się z wyprzedzeniem.
