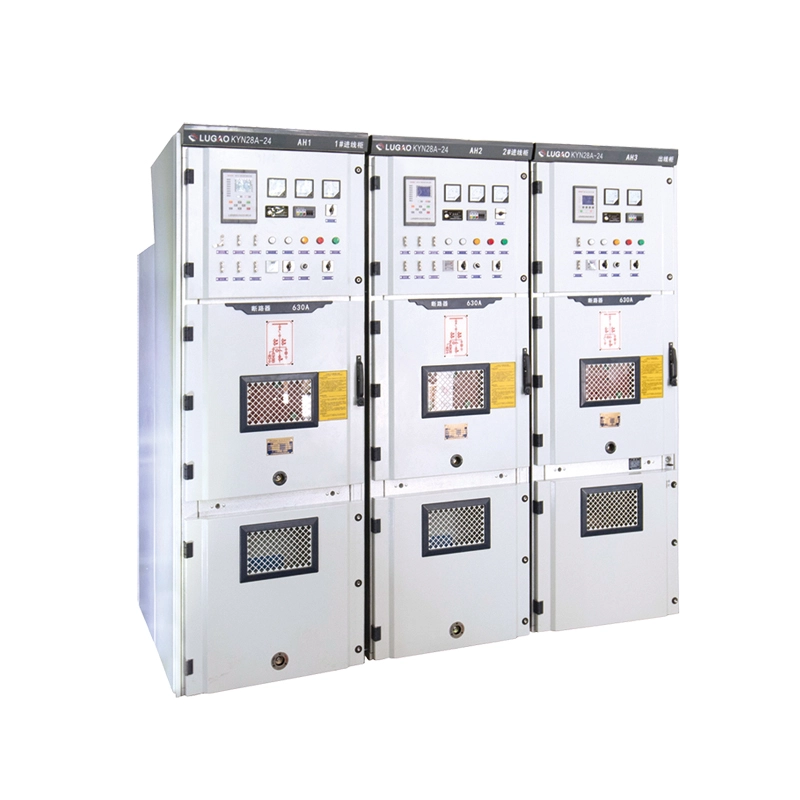

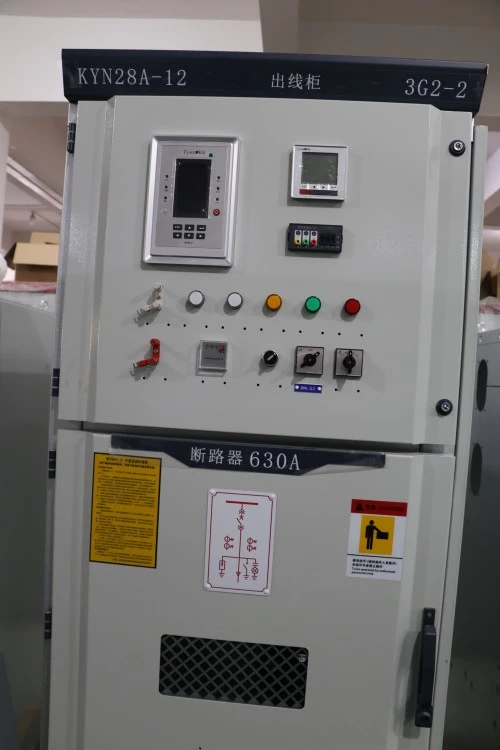

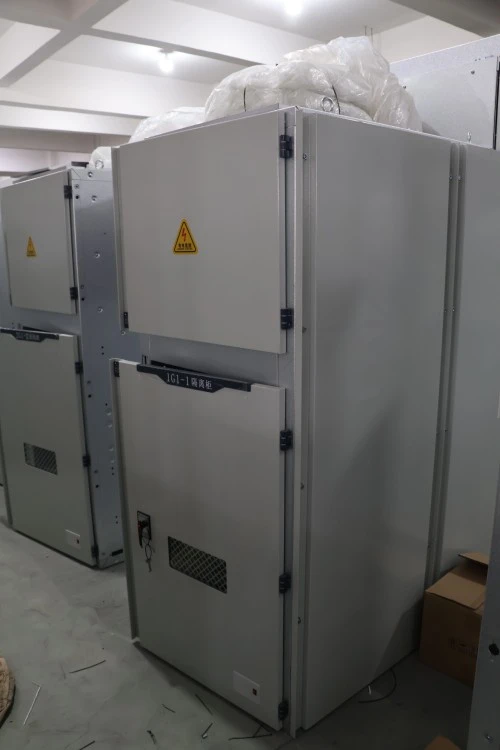

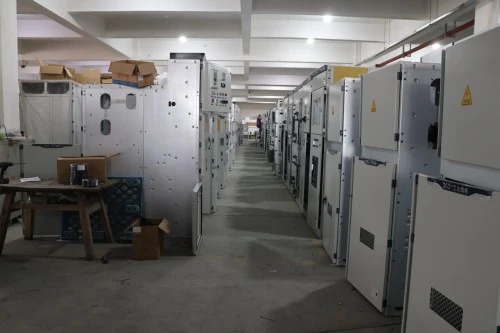

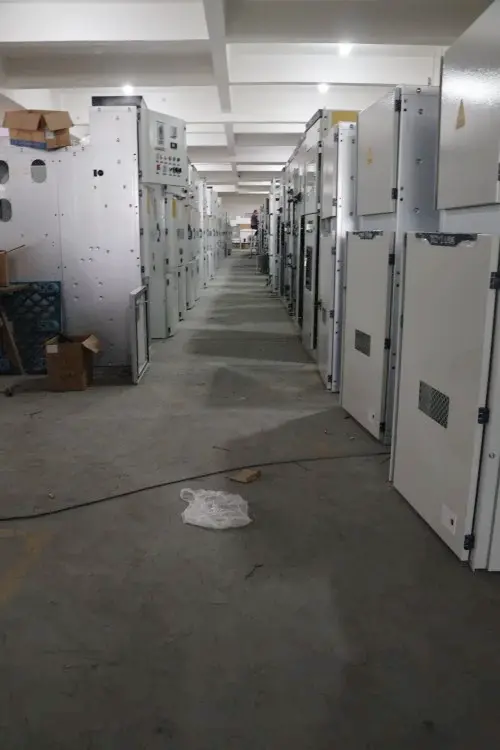

Opancerzona rozdzielnica wysuwna podstacji KYN 35 kV

Co to za sprzęt?

Rozdzielnica opancerzona wysuwna podstacji 35 kV KYN jest fabrycznie zmontowaną, w obudowie metalowej,rozdzielnica wewnętrzna wysokiego napięciaprzeznaczone do trójfazowych systemów zasilania prądem przemiennym 40,5 kV (nominalnie 35 kV). Należy do serii KYN i jest stosowany w podstacjach elektroenergetycznych, elektrowniach przemysłowych, dużych kompleksach handlowych i stacjach odbioru energii odnawialnej.

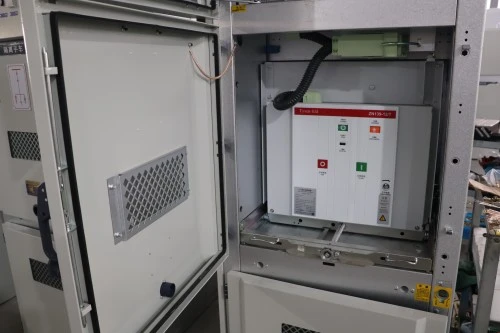

W przeciwieństwie do rozdzielnic stacjonarnych, w których wyłączniki są przykręcone, ten opancerzony typ wysuwny jest wyposażony w ruchomy wózek wyłącznikowy, który można ustawić w trzech różnych pozycjach: pracy, testowania/izolowania i wycofywania. Taka konstrukcja umożliwia wymianę uszkodzonego wyłącznika w ciągu kilku minut bez odłączania zasilania od całej szyny zbiorczej – co jest kluczową zaletą w przypadku ciągłego zasilania.

Co to robi?

Podstawową funkcją tego sprzętu jest odbieranie energii wejściowej 35 kV z transformatora lub linii napowietrznej, ochrona sieci za pomocą wyłączników automatycznych i dystrybucja energii elektrycznej do odpływów, takich jak silniki średniego napięcia, transformatory wtórne, baterie kondensatorów lub duże obciążenia przemysłowe. Rozdzielnica opancerzona wysuwna podstacji 35kV KYN zapewnia również:

● Izolacja – Widoczne odłączenie w celu bezpiecznej konserwacji

● Zabezpieczenie – Wyzwolenie przed przetężeniem, zwarciem doziemnym i zwarciem za pośrednictwem przekaźników lub urządzeń IED

● Pomiary – Pomiar napięcia i prądu dla podstacji SCADA

● Blokada – mechaniczny system pięciu zabezpieczeń eliminujący błędy ludzkie

Podział kodu modelu

Cecha produktu i zastosowanie

Cecha produktu

Cecha 1: Prawdziwie opancerzona konstrukcja wysuwana

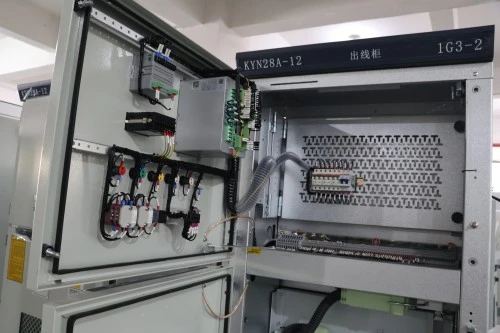

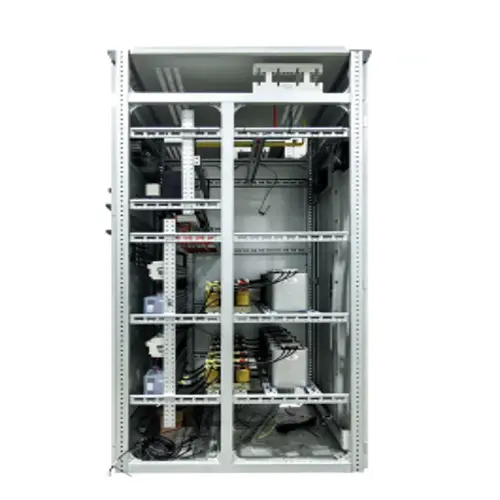

Rozdzielnica wysuwna w obudowie metalowej posiada oddzielne przedziały z blachy stalowej na wyłącznik, szynę zbiorczą, zakończenie kabla i sterowanie niskim napięciem. Każdy przedział jest uziemiony i odizolowany od propagacji łuku elektrycznego.

Cecha 2: Blokada mechaniczna z pięcioma zabezpieczeniami

System pięciu zabezpieczeń jest w pełni mechaniczny, a nie zależny od oprogramowania. Fizycznie zapobiega:

1. Załączenie wyłącznika przy zamkniętym uziemniku

2. Otwarcie przedniej pokrywy przy zamkniętym wyłączniku

3. Przesuwanie wyłącznika pomiędzy pozycjami pod napięciem

4. Uziemnik roboczy z przewodami pod napięciem

5. Wyłącznik załączający bez zasilania sterującego

Cecha 3: Ograniczanie zwarć wysokiego łuku

Klasyfikacja łuku wewnętrznego (IAC) testowana do 31,5 kA przez 1 sekundę. Klapy łukowe kierują nacisk w górę i z dala od operatorów.

Cecha 4: Niezawodność izolacji wysokiego napięcia

Odstępy międzyfazowe i międzyfazowe przekraczają minimum IEC 62271-200. Wszystkie szyny zbiorcze są izolowane termokurczliwie lub pokryte osłoną antykoronową.

Cecha 5: Inteligentne monitorowanie i zdalna obsługa

Standardowe urządzenie IED (inteligentne urządzenie elektroniczne) z komunikacją RS485/Modbus lub IEC 61850 GOOSE. Monitorowanie w czasie rzeczywistym położenia wyłącznika, stanu naładowania sprężyny, SF6 (jeśli jest używany), temperatury i wyładowań niezupełnych.

Specyfikacje produktu

Dlaczego warto wybrać firmę Lugao Power Co., Ltd. zamiast konkurencji?

Dlaczego klienci wielokrotnie nas wybierają:

Nie skracamy kątów w zakresie prześwitu izolacji, materiału szyn zbiorczych ani wytrzymałości blokad. Każda rozdzielnica KYN opuszczająca naszą fabrykę przechodzi pełny test wytrzymałości na napięcie 95 kV – a nie „rutynowy” test obniżonego napięcia. Oferujemy również schematy okablowania specyficzne dla panelu w formacie CAD i PDF, a nie szablony ogólne.

Pakowanie, dostawa i obsługa posprzedażna

Opakowanie

Każda opancerzona rozdzielnica wysuwna podstacji KYN 35 kV jest owinięta papierem antykorozyjnym VCI + folią z tworzywa sztucznego

1. Następnie zapakowane w certyfikowaną fumigację skrzynię ze sklejki z piankową wyściółką na wszystkich rogach i krawędziach

2. Wózek kruszarki dostarczany jest w pozycji wysuniętej, zabezpieczony wspornikami transportowymi

3. Szyny zbiorcze są demontowane, pakowane pojedynczo i oznaczane fazą i numerem panelu

4. Wtyczki wtórne, uchwyty do montażu w stojaku, klucze uziemiające i zapasowe bezpieczniki zapakowane w odporną na warunki atmosferyczne skrzynkę z akcesoriami wewnątrz przedziału nn

5. Dodano worki ze środkiem pochłaniającym wilgoć w postaci żelu krzemionkowego dla przesyłek wrażliwych na wilgoć (fracht morski)

Wysyłka

1. Fracht morski: 40-stopowy kontener HC mieści 6–8 paneli (w zależności od wymiarów)

2. Transport lądowy: Ciężarówka z platformą z poduszkami powietrznymi antywibracyjnymi i taśmami

3. Incoterms: EXW (fabryka), FOB ningbo

4. Dokumentacja dołączona do przesyłki

5. Rysunek poglądowy (powykonawczy)

6. Schemat jednokreskowy z numeracją paneli

7. Schemat okablowania (rozmiar A3, laminowany)

8. Zestawienie materiałów (wyłączniki, przekładniki prądowe, przekładniki napięciowe, przekaźniki)

9. Raport z testu rutynowego (podpisany przez QA)

10. Instrukcja obsługi (w języku angielskim lub lokalnym)

11. Matryca blokująca i schemat klucza (jeśli zastosowano blokadę kluczową)

Zaangażowanie w obsługę posprzedażną

1. Okres gwarancji: 12 miesięcy od daty wysyłki (z możliwością przedłużenia do 24 lub 36 miesięcy w przypadku umowy o świadczenie usług płatnych)

2. Wsparcie techniczne: Dożywotnia bezpłatna zdalna konsultacja. Nasi inżynierowie sprawdzają schemat jednokreskowy i ustawienia przekaźników przed dostawą.

3. Serwis w terenie: Nadzór nad instalacją, pomoc w uruchomieniu, diagnostyka usterek. Bezpłatnie w okresie gwarancyjnym (podróż i zakwaterowanie płatne według kosztów). Po gwarancji opłata dzienna + części.

4. Dostawa części zamiennych: wózki wyłącznikowe, styki pierwotne, wtyczki wtórne, uchwyty regałowe, przełączniki uziemiające, regulatory temperatury i elementy blokujące przechowywane w magazynie. Wysyłka krytycznych części zamiennych następnego dnia za pośrednictwem DHL/FedEx.

Często zadawane pytania

P1: Czy opancerzoną rozdzielnicę wysuwną podstacji KYN 35 kV można stosować na zewnątrz w kompaktowej podstacji?

Odp.: Standard: IP4X (tylko w pomieszczeniach).

Opcja: obudowa zewnętrzna IP54 z dachem odpornym na warunki atmosferyczne i wymuszoną wentylacją, mieszcząca wiele paneli.

Działanie: W zapytaniu o wycenę wpisz „na zewnątrz”.

Pytanie 2: Jak sprawdzić blokadę z pięcioma zabezpieczeniami przed zasileniem?

Odp.: wykonaj test krok po kroku opisany w instrukcji (test podstawowy: 10 minut).

Kluczowe kontrole: Wyłącznik otwarty + uziemienie zamknięte → powinny blokować wsunięcie. Wyłącznik zamknięty → przednie drzwi powinny pozostać zamknięte.

Zalecenie: Test podczas uruchomienia i co 6 miesięcy.

P3: Żywotność głównych styków rozłączających i wskaźnika wymiany?

Odp.: Styki z posrebrzanej miedzi: wytrzymałość na 5000 operacji.

Wskaźnik zużycia: czerwona linia widoczna na palcu kontaktowym → wymienić.

Typowa podstacja (ustawianie raz na rok): wytrzymuje ponad 30 lat. Częsta eksploatacja (piece łukowe): co roku mierzyć rezystancję styków.
