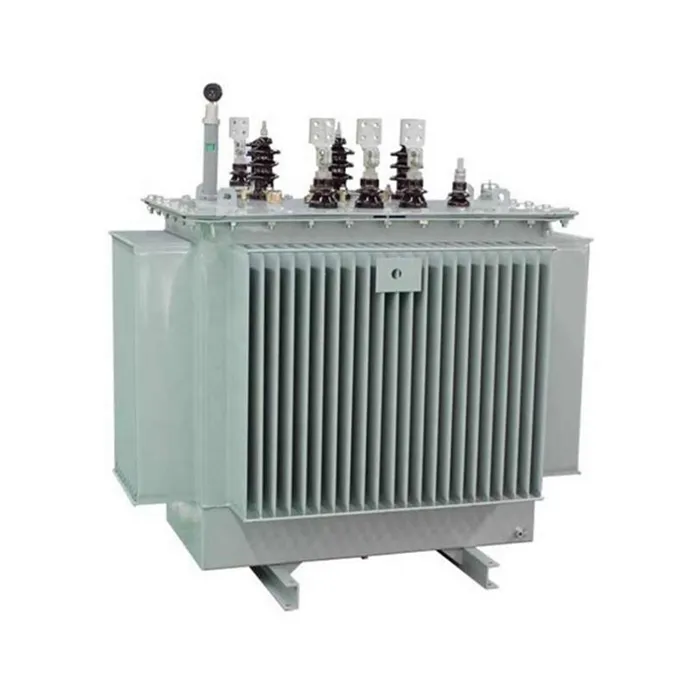

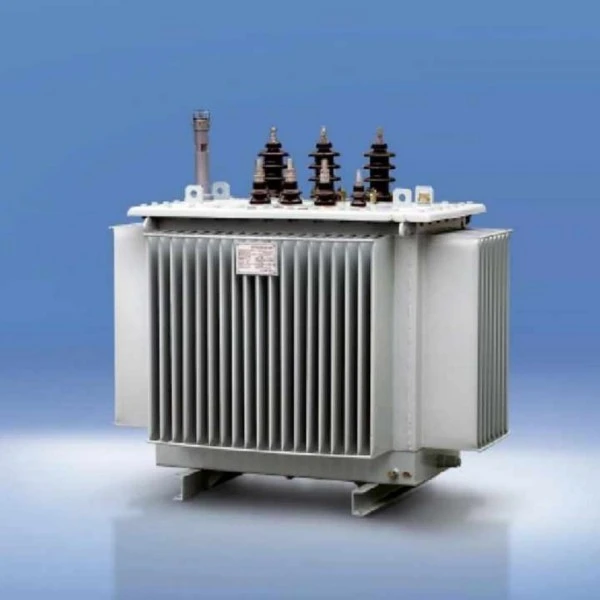

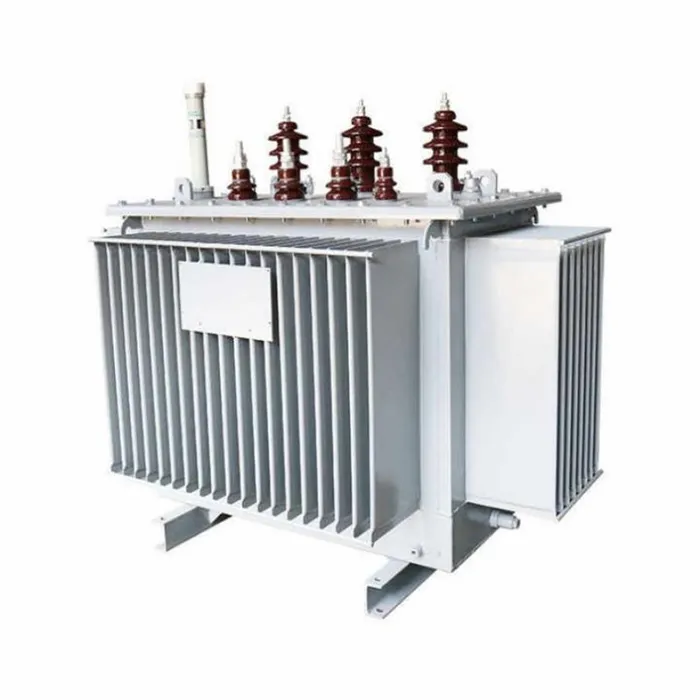

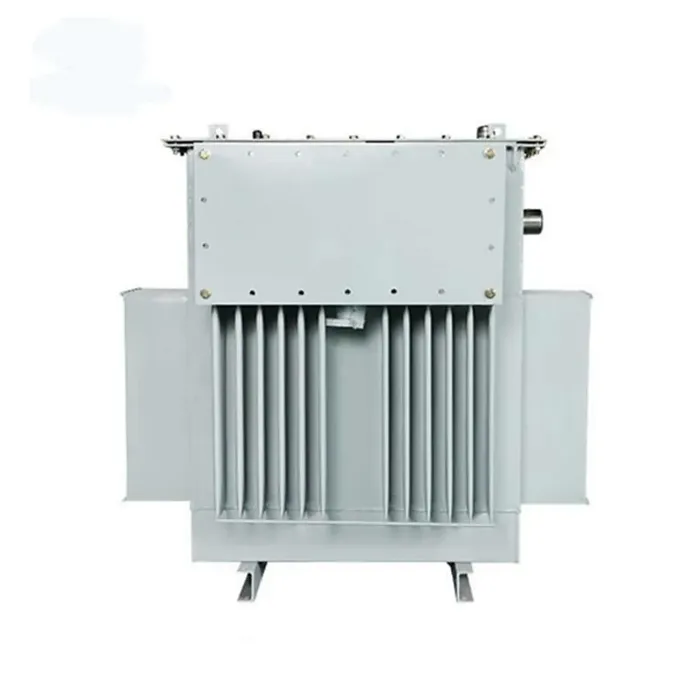

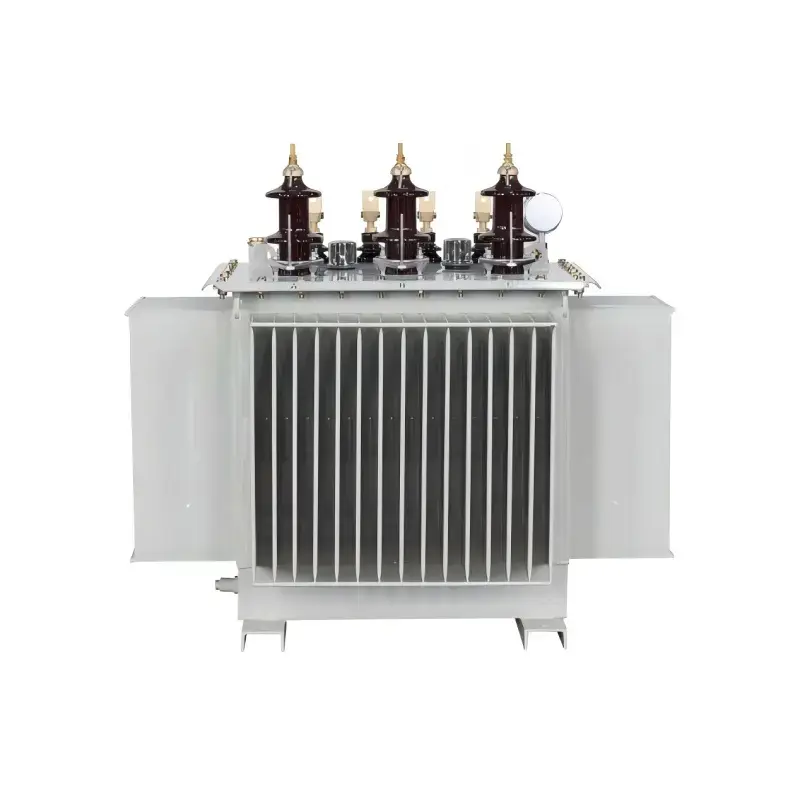

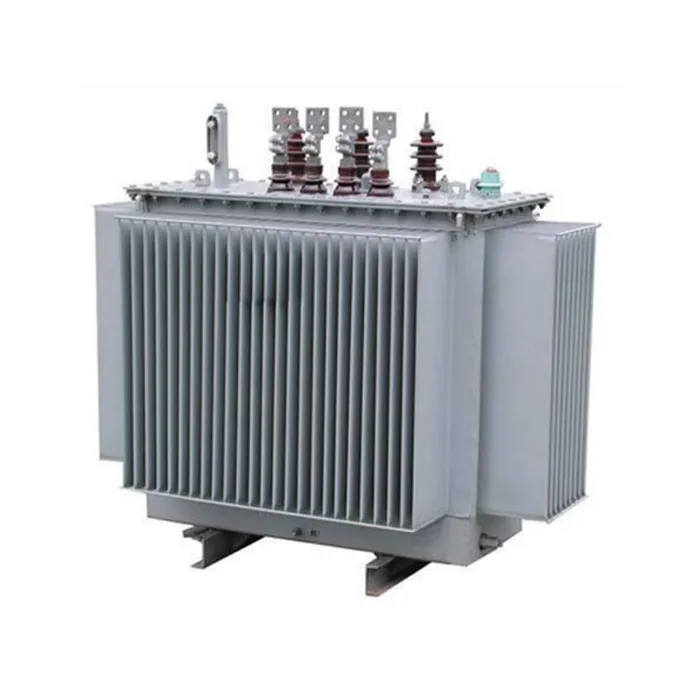

S9 Trójfazowy transformator niskiego napięcia wypełniony olejem

Trójfazowy olejowy transformator niskiego napięcia S9 naszej firmy to wysoce niezawodne urządzenie zasilające zaprojektowane specjalnie do systemów dystrybucji energii niskiego napięcia. Zakup tego produktu zapewnia wysokiej jakości transformator, który łączy w sobie stabilną wydajność z opłacalnością, szeroko stosowany w zakładach przemysłowych, budynkach komercyjnych i scenariuszach dystrybucji energii w budynkach mieszkalnych. W tym produkcie zastosowano wysokiej jakości blachy ze stali krzemowej walcowanej na zimno i uzwojenia z miedzi o wysokiej czystości. Zoptymalizowana struktura rdzenia skutecznie zmniejsza histerezę i straty prądu wirowego, zapewniając długoterminową stabilną i niezawodną pracę. Układ chłodzenia izolacji zanurzony w oleju zapewnia doskonałe odprowadzanie ciepła i zdolność przeciążania, utrzymując stabilne napięcie wyjściowe nawet w warunkach wahań napięcia lub znacznych zmian obciążenia. W pełni uszczelniona konstrukcja skutecznie izoluje zewnętrzną wilgoć i zanieczyszczenia, wydłużając żywotność sprzętu i zmniejszając częstotliwość konserwacji.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Cechy produktu

Energooszczędność i niskie straty:W porównaniu do poprzedniej serii S7, transformator S9 charakteryzuje się średnią redukcją strat bez obciążenia o około 10%, redukcją strat obciążeniowych o około 22% i jeszcze bardziej znaczącą redukcją prądu bez obciążenia o prawie 46%. Był to wówczas promowany w całym kraju produkt oszczędzający energię.

Niezawodny projekt konstrukcyjny:

Rdzeń:Transformator zanurzony w oleju S9 wykonany z wysokiej jakości stali krzemowej walcowanej na zimno o ziarnie zorientowanym, wykorzystujący całkowicie nachyloną, trójstopniową konstrukcję rdzenia z połączeniem zakładkowym, skutecznie redukującą straty i hałas.

Uzwojenia:Uzwojenie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną, podczas gdy uzwojenie niskiego napięcia wykorzystuje cylindryczną lub ulepszoną strukturę spiralną z podłużnymi kanałami olejowymi, poprawiającymi odprowadzanie ciepła i wytrzymałość mechaniczną.

Proces mocowania:Wszystkie elementy złączne wykorzystują samoblokujące nakrętki zapobiegające poluzowaniu, a dodano konstrukcję pozycjonującą rdzeń, aby zapewnić stabilność podczas transportu i długotrwałej pracy, eliminując potrzebę kontroli rdzenia i konserwacji podnoszenia.

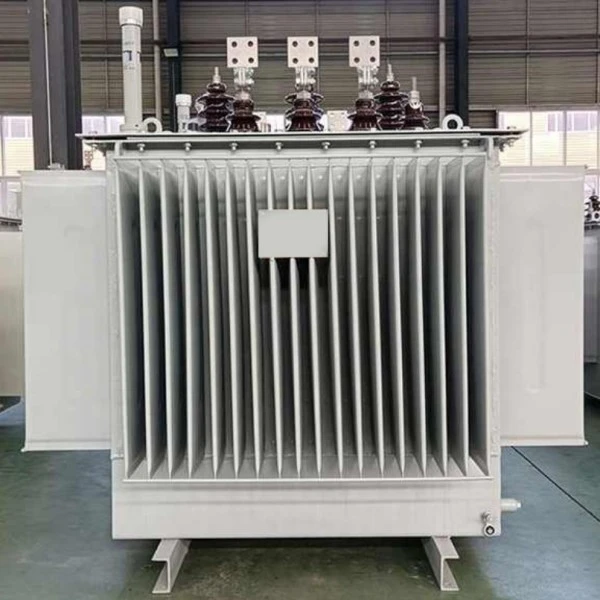

W pełni uszczelniona konstrukcja (seria S9-M):Zbiornik transformatora rozdzielczego S9 został zaprojektowany z panelami falistymi, które zapewniają funkcję oddychania w celu kompensacji zmian objętości oleju, eliminując tradycyjny konserwator. Ta w pełni szczelna konstrukcja całkowicie izoluje olej transformatorowy od powietrza zewnętrznego, skutecznie zapobiegając przedostawaniu się tlenu i wilgoci, opóźniając w ten sposób starzenie się oleju izolacyjnego.

Kompleksowa ochrona bezpieczeństwa: S9 Trójfazowy transformator niskiego napięcia wypełniony olejemwyposażone w takie elementy, jak ciśnieniowy zawór nadmiarowy, termometr tarczowy i przekaźnik gazowy, które natychmiast uwalniają ciśnienie, gdy ciśnienie wewnętrzne staje się zbyt wysokie, zapewniając bezpieczną pracę sprzętu.

Zalety funkcji

Znacząco obniżone koszty operacyjne:Podstawową zaletą jest efektywność energetyczna. W porównaniu z serią S7 koszty operacyjne produktu S9 są obniżone o około 19%, co skutkuje znacznymi oszczędnościami energii elektrycznej w długotrwałej eksploatacji.

Wysoka niezawodność operacyjna:Dzięki ulepszonemu wspornikowi końcówki cewki, nowej strukturze izolacji i konstrukcji odpornej na zwarcia, jego odporność na nagłe zwarcia jest znacznie zwiększona. Przeszedł nagłe testy zwarciowe w uznanym w kraju centrum testowym, zapewniając stabilną pracę nawet w niesprzyjających warunkach, takich jak wahania sieci.

Niezwykle niskie koszty utrzymania:W pełni uszczelniona konstrukcja eliminuje potrzebę wymiany oleju transformatorowego podczas jego normalnego okresu użytkowania, znacznie zmniejszając obciążenie i koszty konserwacji.

Wysoka zdolność adaptacji i estetyka:Konstrukcja zbiornika z tektury falistej nie tylko poprawia efektywność rozpraszania ciepła, ale także zapewnia bardziej zwarty i estetyczny produkt, zmniejszając powierzchnię instalacji.

Produkty dostosowują się do środowiska

Scenariusze zastosowań

Trójfazowe transformatory niskiego napięcia wypełnione olejem S9 są stosowane głównie w końcowych zastosowaniach dystrybucji energii, gdzie energia elektryczna wysokiego napięcia 10 kV lub 35 kV musi zostać przekształcona na energię elektryczną niskiego napięcia 400 V. Konkretne scenariusze obejmują:

Typ zamknięty (seria S9-M): Szczególnie nadaje się do zastosowań takich jak przemysł naftowy i chemiczny. Środowiska te zazwyczaj zawierają duże ilości ropy i chemikaliów; w pełni szczelna konstrukcja skutecznie izoluje gazy korozyjne, chroni wewnętrzne elementy i zapewnia bezpieczną pracę.

Typ niezamknięty (seria S9):Szeroko stosowane w przedsiębiorstwach przemysłowych i górniczych, placach budowy, wspólnotach mieszkaniowych, centrach handlowych, lotniskach, stacjach kolejowych i innych ogólnych budynkach przemysłowych i cywilnych jako węzły dystrybucji energii.

Infrastruktura i Rolnictwo:Powszechnie stosowane w metrze, platformach wiertniczych, platformach wydobycia ropy naftowej oraz miejskich i wiejskich rolniczych sieciach energetycznych w celu zapewnienia stabilnego zasilania różnych urządzeń.

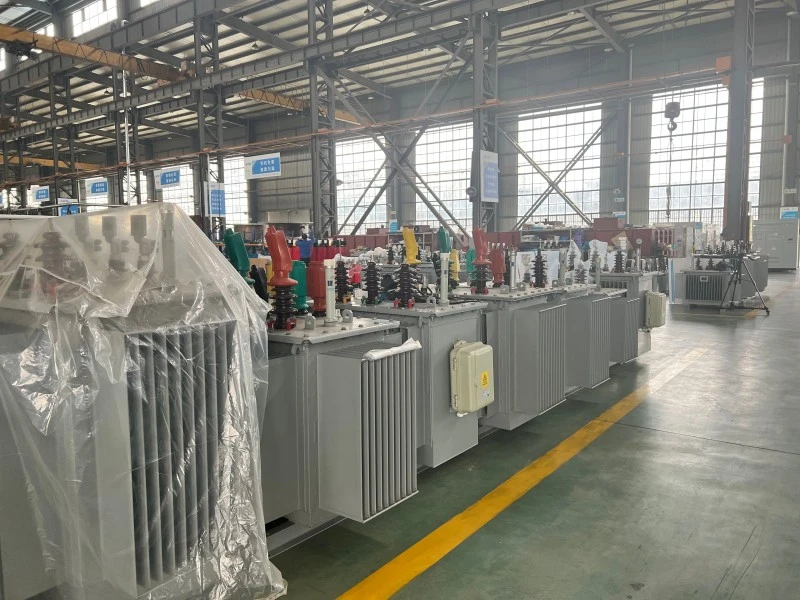

Szczegóły produkcji

Trójfazowy transformator olejowy został poddany szeroko zakrojonej optymalizacji szczegółów produktu. Dzięki udoskonalonej konstrukcji głównych komponentów, takich jak rdzeń, cewki, zbiornik oleju i elementy złączne, osiąga niskie straty, wysoką niezawodność i charakterystykę bezobsługową.

Struktura i proces komponentów podstawowych

Często zadawane pytania

Co to jest trójfazowy transformator rozdzielczy zanurzony w oleju S9?

Trójfazowy transformator rozdzielczy zanurzony w oleju S9 to urządzenie do dystrybucji mocy stosowane do obniżania napięcia elektrycznego średniego napięcia, takiego jak 6 kV, 10 kV, 11 kV lub 13,8 kV, do prądu niskiego napięcia, takiego jak 0,4 kV, 0,415 kV lub 0,433 kV. Jest szeroko stosowany w zakładach przemysłowych, budynkach komercyjnych, wspólnotach mieszkaniowych, zakładach górniczych, rolniczych sieciach energetycznych i systemach dystrybucji mediów.

Czy można dostosować współczynnik napięcia transformatora zanurzonego w oleju S9?

Tak. Lugao może dostosować współczynnik napięcia zgodnie z lokalną siecią i wymaganiami projektu. Typowe opcje obejmują 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV i inne niestandardowe kombinacje napięć. Można również dostosować grupę wektorów, zakres gwintowania, częstotliwość i akcesoria.

Jaki zakres mocy jest dostępny dla tego transformatora?

Transformator olejowy S9 może być dostarczony w różnych mocach znamionowych, zgodnie z wymaganiami projektu. Typowe wydajności obejmują 5 kVA, 10 kVA, 30 kVA, 50 kVA, 100 kVA, 250 kVA, 500 kVA, 1000 kVA, 1600 kVA, 2000 kVA i 2500 kVA. Aby wybrać odpowiedni model w oparciu o zapotrzebowanie na obciążenie, prosimy o kontakt z Lugao.

Jaka jest różnica między transformatorami olejowymi S9 i S11?

W porównaniu z serią S9,Seria S11zwykle ma mniejsze straty bez obciążenia i lepszą wydajność w zakresie oszczędzania energii. Transformator S9 jest nadal szeroko stosowany w wielu projektach dystrybucyjnych ze względu na jego stabilną pracę, dojrzałą konstrukcję i opłacalność. Ostateczny wybór zależy od budżetu projektu, wymagań dotyczących wydajności, lokalnych standardów i warunków pracy.

Czy transformator olejowy S9 nadaje się do montażu na zewnątrz?

Tak. Transformator olejowy S9 może być przeznaczony do montażu na zewnątrz. Może być wyposażony w szczelny zbiornik oleju, powłokę antykorozyjną, zawór nadmiarowy ciśnienia, termometr, wskaźnik poziomu oleju i inne akcesoria zabezpieczające zgodnie z wymaganiami projektu. W przypadku trudnych warunków przed wyceną należy podać wysokość nad poziomem morza, temperaturę otoczenia, wilgotność i poziom zanieczyszczenia.

Jaką metodę chłodzenia wykorzystuje ten transformator?

Transformator rozdzielczy zanurzony w oleju S9 powszechnie wykorzystuje chłodzenie ONAN, co oznacza naturalne chłodzenie olejem i powietrzem. Olej transformatorowy krąży naturalnie wewnątrz zbiornika, przenosząc ciepło, podczas gdy zewnętrzna powierzchnia zbiornika rozprasza ciepło poprzez naturalne chłodzenie powietrzem.

Czy Lugao może świadczyć usługi transformatorów OEM lub dostosowane do indywidualnych potrzeb?

Tak. Lugao świadczy usługi OEM i niestandardowe usługi transformatorowe. Opcje dostosowywania obejmują pojemność znamionową, stosunek napięcia, częstotliwość, grupę wektorów, zakres zaczepów, konstrukcję obudowy, akcesoria transformatora, kolor malowania, tabliczkę znamionową i wymagania dotyczące opakowania.

Obsługa posprzedażna produktu

1. Po zainstalowaniu i uruchomieniu transformatora na miejscu gwarantuje się, że jest on szczelny, a farba nie łuszczy się ani nie blaknie. Udzielona jest 5-letnia gwarancja; wszelkie problemy z jakością występujące w trakcie normalnego użytkowania w okresie gwarancyjnym będą objęte gwarancją.

2. Wszystkie produkty objęte są dożywotnią usługą serwisową, zapewniającą kompletność wyposażenia produktu.

3. Żywotność wynosi nie mniej niż 30 lat.

4. W przypadku awarii sprzętu dostawca odpowie w ciągu godziny od otrzymania powiadomienia od kupującego, a personel techniczny wyśle ​​na miejsce w ciągu 24 godzin na terenie kraju.

Zaangażowanie w służbę

1. Nasze produkty są wytwarzane w ścisłej zgodności z wymaganiami systemu zarządzania jakością ISO9001-2015, zapewniając 100% jakość produktu przed opuszczeniem fabryki.

2. Nasza firma zapewnia kompleksową obsługę przedsprzedażną, sprzedażową i posprzedażną, aby zapewnić satysfakcję klienta.

1. Nasza firma udziela 60-miesięcznej gwarancji. W przypadku jakichkolwiek problemów z jakością bezpłatnie naprawimy lub wymienimy produkt, zapewniając 100% satysfakcji klienta.

Projektowanie i testowanie transformatorów powinno być zgodne z następującymi normami:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatory mocy》

GB/T6451-2015 „Specyfikacja i wymagania techniczne dla transformatorów mocy zanurzonych w oleju”

JB/T3837-2010 《Metoda zestawiania oznaczeń typów produktów transformatorowych》

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB10237-88 „Poziomy izolacji i testy dielektryczne transformatorów mocy — odstępy powietrzne w izolacji zewnętrznej”

GB7595-87 《Norma jakości dla oleju transformatorowego w eksploatacji》

GB7328-87 《Pomiar poziomu dźwięku w transformatorach》

GB7534-87 „Pomiar wyładowań niezupełnych”

GB/T15164-94 „Przewodnik dotyczący ładowania transformatorów mocy zanurzonych w oleju”

DL/T586-95 „Przewodnik techniczny dotyczący nadzoru nad produkcją użytkowników sprzętu elektroenergetycznego”

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB2536-1990 „Olej transformatorowy”

JB/T56011-92 《Klasyfikacja jakości produktu dla transformatorów mocy zanurzonych w oleju》

ZBK41005-89 《Poziom dźwięku transformatorów 6-220KV》
