W jaki sposób transformator suchy eliminuje ryzyko wycieku oleju?

W piwnicy szpitala w Singapurze, obok głównej rozdzielni elektrycznej, znajduje się pomieszczenie transformatorowe. Pokój jest czysty, suchy i wolny od wszelkich zapachów. Nie ma żadnych barier zabezpieczających, separatorów oleju i wody ani systemów tłumienia pożaru poza standardowymi czujnikami dymu. Nie jest to przeoczenie regulacyjne; jest to przemyślany wybór projektu, możliwy dzięki zastosowaniu transformatora suchego. W konwencjonalnym transformatorze wypełnionym olejem to samo pomieszczenie wymagałoby podłogi dwuwarstwowej zapobiegającej wyciekom, obudowy ognioodpornej w celu ograniczenia ryzyka pożaru olejowego oraz systemu wentylacji zarządzającego ciepłem i oparami. Transformator suchy eliminuje wszystkie te wymagania poprzez eliminację samego oleju. To nie tylko wygoda; jest to fundamentalna zmiana w sposobie projektowania bezpieczeństwa elektrycznego.

Pytanie, w jaki sposób ATransformator suchyeliminuje ryzyko wycieku oleju, jest zasadniczo kwestią tego, co zastępuje olej. W transformatorze wypełnionym olejem olej spełnia dwie krytyczne funkcje: izoluje uzwojenia i je chłodzi. Jeśli olej wycieka, obie funkcje są zagrożone, co prowadzi do przegrzania, uszkodzenia izolacji i potencjalnie katastrofalnej awarii. Transformator suchy osiąga te same funkcje izolacji i chłodzenia dzięki materiałom stałym i powietrzu. Uzwojenia są otoczone solidnym systemem izolacyjnym, zwykle wykonanym z żywicy epoksydowej lub materiałów impregnowanych próżniowo (VPI). Chłodzenie osiąga się poprzez naturalną cyrkulację powietrza lub wymuszone chłodzenie powietrzem. Ponieważ nie ma wycieku płynu, ryzyko wycieku oleju jest nie tylko zmniejszone; jest ono całkowicie eliminowane. W tym artykule omówimy inżynierię, materiały i cechy konstrukcyjne, które sprawiają, że transformator suchy jest doskonałym wyborem do zastosowań, w których ryzyko wycieku oleju jest niedopuszczalne.

Spis treści

• 1. Anatomia wycieku oleju: gdzie ulegają awarii transformatory wypełnione olejem?
• 2. Izolacja z żywicy lanej: trwała bariera zastępująca olej
• 3. Technologia VPI: Kiedy uzwojenie staje się izolacją
• 4. Chłodzenie bez cieczy: jak powietrze radzi sobie z olejem
• 5. Kwestie bezpieczeństwa i ochrony środowiska dla transformatorów suchych
• 6. Często zadawane pytania (FAQ)
• 7. Wniosek

1. Anatomia wycieku oleju: gdzie ulegają awarii transformatory wypełnione olejem?

Aby docenić przewagę transformatora suchego, warto poznać konkretne punkty awarii, które prowadzą do wycieków oleju w konwencjonalnych transformatorach. Transformator olejowy to złożony zespół składający się ze stalowego zbiornika, rdzenia, uzwojeń, izolacji, tulei, uszczelek i zaworów. Każdy z tych elementów reprezentuje potencjalną ścieżkę wycieku. Przez cały okres eksploatacji transformatora olej poddawany jest cyklom termicznym, w wyniku których zbiornik i jego komponenty rozszerzają się i kurczą. Ten cykliczny ruch może powodować ściskanie i rozluźnianie uszczelek, ostatecznie tracąc swoją siłę uszczelniającą. Sam olej może ulec degradacji, tworząc kwasy i osad, które atakują uszczelki i zbiornik. W szwach spawalniczych mogą powstawać pęknięcia zmęczeniowe. Zawory i tuleje mogą się poluzować. Sam zbiornik może korodować, szczególnie w wilgotnym lub korozyjnym środowisku. Poniższa tabela podsumowuje najczęstsze miejsca wycieków oleju w transformatorze wypełnionym olejem.

Konsekwencje wycieku oleju nie ograniczają się do utraty płynu izolacyjnego i chłodzącego. Wyciek oleju stwarza ryzyko poślizgu na podłodze, zanieczyszcza glebę i wody gruntowe, jeśli przedostanie się do środowiska, oraz zwiększa ryzyko pożaru w przypadku kontaktu oleju ze źródłem zapłonu. W instalacjach wewnętrznych nagromadzenie oparów oleju może stworzyć zagrożenie dla zdrowia personelu. Koszt oczyszczenia wycieku oleju, usunięcia zanieczyszczonej gleby i naprawy transformatora może być znaczny. W niektórych jurysdykcjach kary regulacyjne za wyciek oleju mogą być surowe. Właśnie dlatego wielu kierowników obiektów i inżynierów zwraca się w stronę transformatora suchego, który całkowicie eliminuje to ryzyko.

Na Lugao Power Co., Ltd., produkujemy transformatory od ponad dwudziestu lat i widzieliśmy na własne oczy koszty i ryzyko związane z wyciekami oleju. Nasza fabryka produkuje zarówno transformatory olejowe, jak i suche, a my staramy się pomagać naszym klientom w wyborze odpowiedniej technologii do ich konkretnego zastosowania. W przypadku instalacji wewnętrznych, wrażliwych środowisk i lokalizacji, w których bezpieczeństwo przeciwpożarowe jest najważniejsze, transformator suchy jest często najlepszym wyborem.

2. Izolacja z żywicy lanej: trwała bariera zastępująca olej

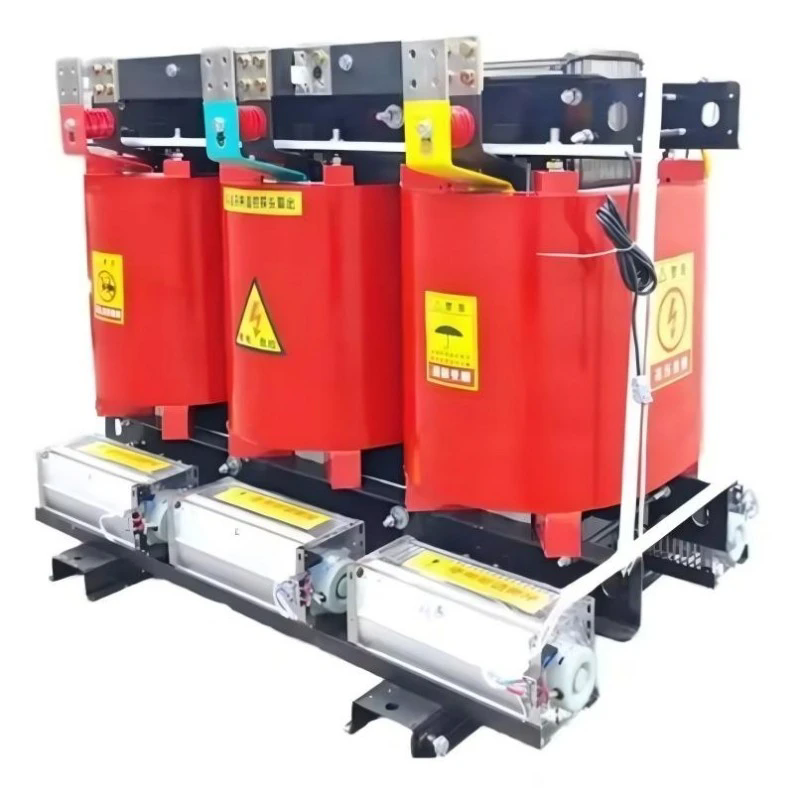

Najpopularniejszy typ transformatora suchego wykorzystuje izolację z żywicy lanej. W tej konstrukcji uzwojenia wysokiego i niskiego napięcia są zamknięte w solidnej, odlewanej żywicy epoksydowej. Żywicę miesza się z wypełniaczem, takim jak mączka krzemionkowa, i wlewa do formy wokół uzwojenia. Następnie żywica jest utwardzana, tworząc twardą, solidną powłokę, która całkowicie otacza uzwojenie. Osłona ta zapewnia zarówno izolację elektryczną, jak i mechaniczną ochronę uzwojenia. Ponieważ izolacja jest solidna, nie ma wycieku cieczy. System izolacji z żywicy lanej jest również wysoce odporny na wilgoć, kurz i żrące chemikalia, dzięki czemu nadaje się do stosowania w trudnych warunkach.

System izolacji z żywicy lanej to nie tylko zamiennik oleju; jest to doskonały system izolacyjny pod wieloma względami. Żywica epoksydowa ma wysoką wytrzymałość dielektryczną, co oznacza, że ​​może wytrzymać wysokie napięcie bez uszkodzenia. Ma również wysoką przewodność cieplną, co w niektórych przypadkach pozwala na skuteczniejsze odprowadzanie ciepła z uzwojenia niż olej. Żywica jest również samogasnąca, co oznacza, że ​​nie podtrzymuje ognia. Jest to kluczowa przewaga w zakresie bezpieczeństwa w porównaniu z olejem, który jest łatwopalny. Poniższa tabela porównuje kluczowe właściwości izolacji z żywicy lanej z izolacją olejową.

W naszej fabryce stosujemy proces odlewania próżniowego, aby zapewnić, że żywica epoksydowa całkowicie wypełni formę i otacza uzwojenie bez żadnych pustych przestrzeni i kieszeni powietrznych. Pustki mogą powodować wyładowania niezupełne, które z czasem mogą prowadzić do uszkodzenia izolacji. Nasz proces odlewania próżniowego zapewnia, że ​​żywica jest gęsta i jednorodna, zapewniając najwyższy poziom integralności izolacji. Stosujemy również kontrolowany proces utwardzania, aby zapewnić, że żywica osiągnie pełne właściwości mechaniczne i elektryczne. Rezultatem jest transformator suchy, całkowicie wolny od oleju i ryzyka związanego z wyciekami oleju.

3. Technologia VPI: Kiedy uzwojenie staje się izolacją

Chociaż żywica lana jest najpopularniejszym typem transformatora suchego, w przypadku większych transformatorów stosowana jest inna technologia: impregnacja próżniowo-ciśnieniowa (VPI). W transformatorze VPI uzwojenie nie jest zamknięte w solidnym bloku żywicy. Zamiast tego uzwojenie jest impregnowane lakierem żywicznym pod próżnią i ciśnieniem. Lakier wnika w papier izolacyjny i przestrzenie pomiędzy przewodnikami, wypełniając je żywicą. Po procesie impregnacji uzwojenie zostaje utwardzone, a żywica twardnieje spajając całe uzwojenie w solidną, spójną strukturę. Struktura ta jest następnie pokrywana warstwą ochronną, taką jak powłoka silikonowa, aby zapewnić dodatkową ochronę przed wilgocią i zanieczyszczeniami.

Proces VPI tworzy uzwojenie, które jest niezwykle wytrzymałe. Żywica spaja przewodniki, zapobiegając ruchom i wibracjom, które mogą powodować ścieranie izolacji. Żywica uszczelnia również uzwojenie przed wilgocią i zanieczyszczeniami. Podobnie jak żywica lana, transformatory VPI są całkowicie bezolejowe, co eliminuje ryzyko wycieków oleju. Transformatory VPI są często używane w przypadku większych mocy znamionowych, gdzie pełny blok transformatora z żywicy lanej byłby zbyt ciężki lub zbyt drogi. Poniższa tabela porównuje kluczowe cechy transformatorów żywicznych i VPI.

W Lugao produkujemy zarówno transformatory żywiczne, jak i transformatory suche VPI. Nasza fabryka wyposażona jest w najnowocześniejszy sprzęt do odlewania próżniowego i VPI, a nasi inżynierowie mają duże doświadczenie w doborze odpowiedniej technologii do każdego zastosowania. Niezależnie od tego, czy wymagany jest kompaktowy, lekki transformator do wewnętrznej tablicy rozdzielczej, czy duży transformator wysokiego napięcia do obiektu przemysłowego, możemy zapewnić rozwiązanie transformatora suchego, które eliminuje ryzyko wycieków oleju.

4. Chłodzenie bez cieczy: jak powietrze radzi sobie z olejem

Jedną z funkcji oleju w transformatorze jest chłodzenie uzwojeń. Olej odprowadza ciepło z uzwojeń i przekazuje je na powierzchnię zbiornika, gdzie jest odprowadzane do otaczającego powietrza. W transformatorze suchym funkcję chłodzenia pełni powietrze. Uzwojenia zostały zaprojektowane z kanałami powietrznymi i kanałami chłodzącymi, które umożliwiają cyrkulację powietrza i odprowadzanie ciepła. W małych transformatorach do zapewnienia niezbędnego chłodzenia wystarcza konwekcja naturalna. W większych transformatorach wentylatory tłoczą powietrze przez kanały chłodzące, zwiększając wydajność chłodzenia. Poniższa tabela porównuje metody chłodzenia stosowane w transformatorach olejowych i suchych.

W naszej fabryce projektujemy transformatory suche ze zoptymalizowanymi systemami chłodzenia powietrzem. Uzwojenia są zbudowane z precyzyjnie nawiniętych przewodów i materiałów izolacyjnych, które tworzą jednolite kanały chłodzące. W większych jednostkach stosujemy wentylatory o wysokiej wydajności, aby zapewnić skuteczne chłodzenie uzwojeń w każdych warunkach obciążenia. Wykorzystujemy także czujniki temperatury i układy sterujące do monitorowania temperatury uzwojeń i sterowania wentylatorami. Zapewnia to pracę transformatora w optymalnej temperaturze, maksymalizując jego wydajność i żywotność. Brak oleju w układzie chłodzenia eliminuje ryzyko wycieków oraz potrzebę gromadzenia i usuwania oleju, dzięki czemu transformator suchy jest rozwiązaniem bardziej przyjaznym dla środowiska i wymagającym mniejszej konserwacji.

5. Kwestie bezpieczeństwa i ochrony środowiska dla transformatorów suchych

Eliminacja wycieków oleju to nie jedyna zaleta transformatora suchego. Brak oleju eliminuje również ryzyko pożaru, potrzebę przechowywania ropy i zagrożenia dla środowiska związane z wyciekami ropy. Te korzyści w zakresie bezpieczeństwa i ochrony środowiska są coraz ważniejsze dla zarządców obiektów, ubezpieczycieli i organów regulacyjnych. W wielu jurysdykcjach stosowanie transformatorów suchych jest obowiązkowe w przypadku instalacji wewnętrznych i miejsc, w których mogą przebywać ludzie, takich jak szpitale, szkoły i centra handlowe. Poniższa tabela podsumowuje korzyści w zakresie bezpieczeństwa i ochrony środowiska transformatorów suchych w porównaniu z transformatorami wypełnionymi olejem.

W Lugao dokładamy wszelkich starań, aby zapewnić naszym klientom bezpieczne, niezawodne i przyjazne dla środowiska rozwiązania transformatorowe. Nasze transformatory suche zostały zaprojektowane tak, aby spełniać najbardziej rygorystyczne normy bezpieczeństwa i ochrony środowiska. W naszych transformatorach żywicznych i VPI używamy wyłącznie wysokiej jakości, samogasnących materiałów. Nasza fabryka posiada certyfikaty ISO 9001 i ISO 14001, a nasze produkty są testowane zgodnie z IEC 60076 i innymi międzynarodowymi normami. Niezależnie od tego, czy budujesz nowy obiekt, czy modernizujesz istniejący, możemy pomóc Ci wybrać odpowiedni transformator suchy do Twojego zastosowania.

6. Często zadawane pytania (FAQ)

Pytanie 1: Czy transformatory suche są całkowicie bezolejowe?

Odpowiedź: Tak, transformatory suche są całkowicie bezolejowe. Wykorzystują stałe materiały izolacyjne, takie jak lana żywica epoksydowa lub papier impregnowany żywicą, oraz powietrze do chłodzenia. W transformatorze nie ma ciekłego dielektryka ani chłodziwa. Jest to cecha charakterystyczna transformatora suchego i powód, dla którego eliminuje on ryzyko wycieku oleju.

Pytanie 2: Jakie są główne zastosowania transformatorów suchych?

Odpowiedź: Transformatory suche są zwykle używane w zastosowaniach, w których bezpieczeństwo przeciwpożarowe i ochrona środowiska są krytyczne. Typowe zastosowania obejmują instalacje wewnętrzne w szpitalach, szkołach, centrach handlowych i budynkach biurowych. Stosowane są także w podziemnych kopalniach, tunelach i na platformach wiertniczych, gdzie ryzyko wycieku ropy lub pożaru jest niedopuszczalne. Są również preferowane w zastosowaniach związanych z energią odnawialną, takich jak farmy wiatrowe i słoneczne.

Pytanie 3: Jak transformatory suche wypadają w porównaniu z transformatorami wypełnionymi olejem pod względem wydajności?

Odpowiedź: Transformatory suche są na ogół nieco mniej wydajne niż transformatory olejowe o tej samej mocy znamionowej. Dzieje się tak dlatego, że powietrze jest mniej skutecznym medium chłodzącym niż olej. Różnica jest jednak niewielka, a nowoczesne transformatory suche ze zoptymalizowanymi systemami chłodzenia mogą osiągnąć sprawność bardzo zbliżoną do wydajności transformatorów olejowych. W wielu zastosowaniach korzyści w zakresie bezpieczeństwa i ochrony środowiska transformatorów suchych przewyższają niewielką różnicę w wydajności.

Pytanie 4: Jakiej konserwacji wymagają transformatory suche?

Odpowiedź: Transformatory suche wymagają mniej konserwacji niż transformatory wypełnione olejem. Nie ma oleju do sprawdzania, filtrowania lub wymiany. Do głównych zadań konserwacyjnych należy czyszczenie kanałów powietrznych i wentylatorów chłodzących w celu zapewnienia prawidłowego przepływu powietrza oraz okresowe sprawdzanie uzwojeń pod kątem gromadzenia się kurzu. W niektórych środowiskach może być konieczne oczyszczenie uzwojeń odkurzaczem lub suchą szmatką. Częstotliwość konserwacji wynosi zazwyczaj rok lub dwa lata, w zależności od środowiska.

Pytanie 5: Czy transformatory suche są droższe niż transformatory olejowe?

Odpowiedź: Transformatory suche mają zazwyczaj wyższy początkowy koszt zakupu niż transformatory olejowe o tej samej mocy znamionowej. Jednakże całkowity koszt posiadania może być niższy, jeśli uwzględni się koszty przechowywania oleju, gaszenia pożaru, konserwacji i zgodności z wymogami ochrony środowiska. W przypadku instalacji wewnętrznych oszczędności na kosztach budowy (brak konieczności stosowania podłóg piętrowych lub pomieszczeń ognioodpornych) mogą zrekompensować wyższą cenę zakupu. Nasza fabryka może zapewnić szczegółowe porównanie kosztów dla konkretnego zastosowania.

7. Wniosek

Transformator suchy eliminuje ryzyko wycieku oleju poprzez eliminację samego oleju. Dzięki zastosowaniu stałych systemów izolacyjnych, takich jak lana żywica epoksydowa lub impregnacja VPI, oraz chłodzeniu powietrzem, transformator suchy zapewnia poziom bezpieczeństwa i ochrony środowiska, który nie jest możliwy w przypadku konwencjonalnych transformatorów wypełnionych olejem. Korzyści są oczywiste: brak wycieków oleju, brak ryzyka pożaru, brak wymagań dotyczących izolacji i minimalna konserwacja. W zastosowaniach, w których bezpieczeństwo, niezawodność i odpowiedzialność za środowisko są najważniejsze, transformator suchy jest najlepszym wyborem.

W Lugao Power Co., Ltd. projektujemy i produkujemy transformatory suche od ponad dziesięciu lat. Nasza fabryka wykorzystuje zaawansowaną technologię odlewania próżniowego i VPI do produkcji transformatorów spełniających najwyższe standardy jakości i wydajności. Oferujemy pełną gamę transformatorów suchych, od małych jednostek dystrybucyjnych po duże transformatory mocy. Nasz zespół techniczny jest do Państwa dyspozycji, aby pomóc Państwu w wyborze odpowiedniego transformatora do Państwa zastosowania. Niezależnie od tego, czy obawiasz się ryzyka wycieku oleju, bezpieczeństwa przeciwpożarowego czy zgodności z wymogami ochrony środowiska, możemy zapewnić rozwiązanie, które spełni Twoje potrzeby.

Skontaktuj się z Lugao Power Co., Ltd. Dzisiajaby dowiedzieć się więcej o naszych produktach z transformatorami suchymi i o tym, jak mogą one wyeliminować ryzyko wycieku oleju w Twoim zakładzie.
