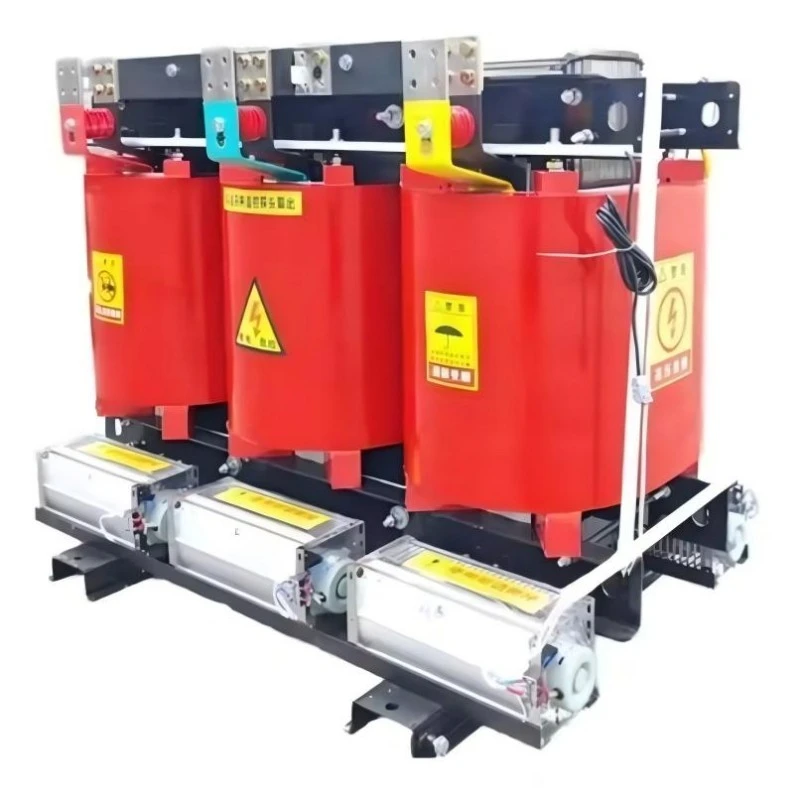

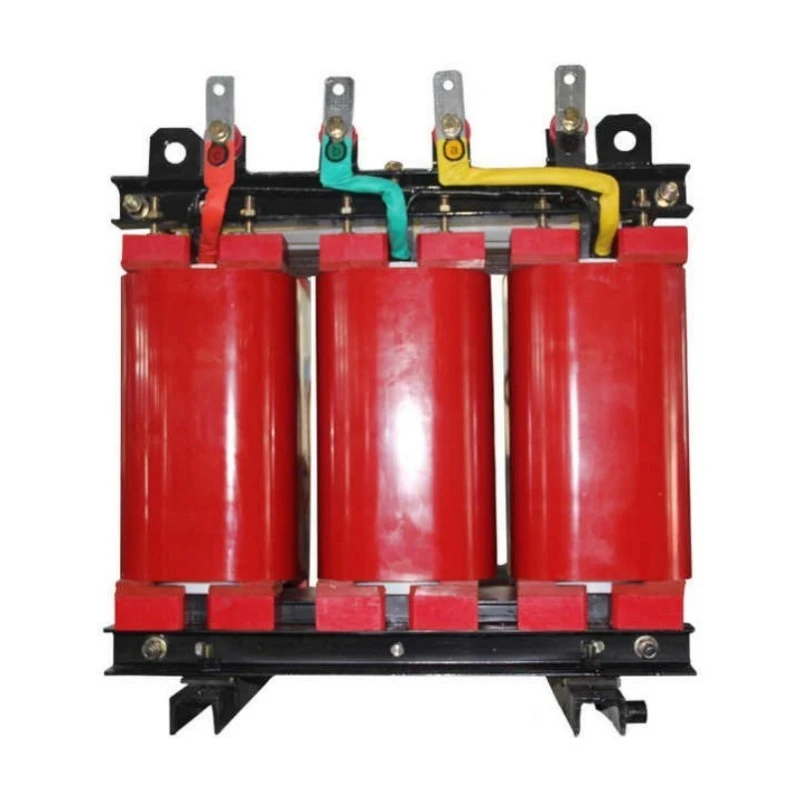

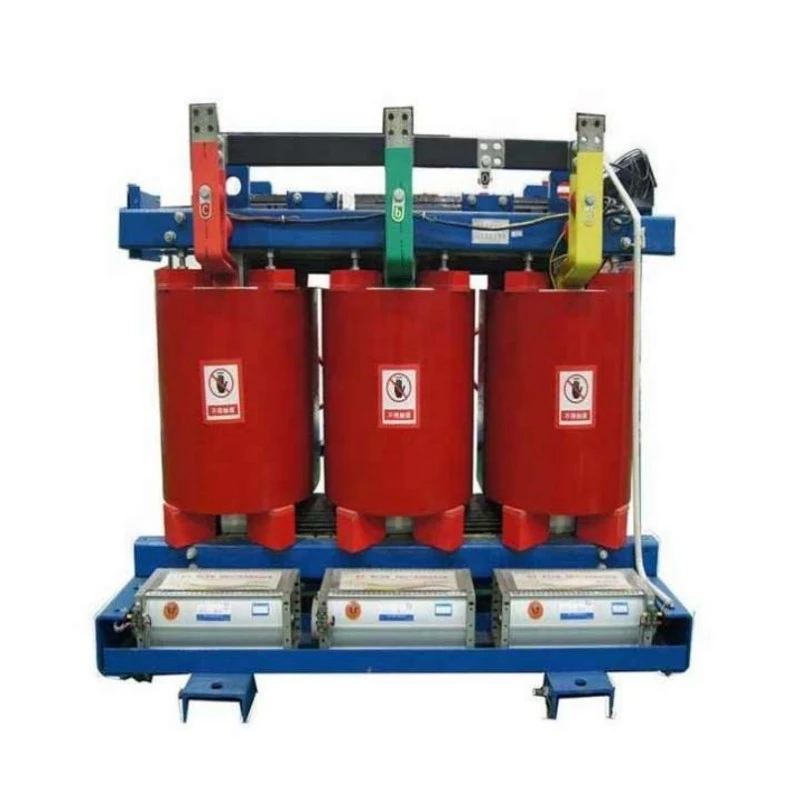

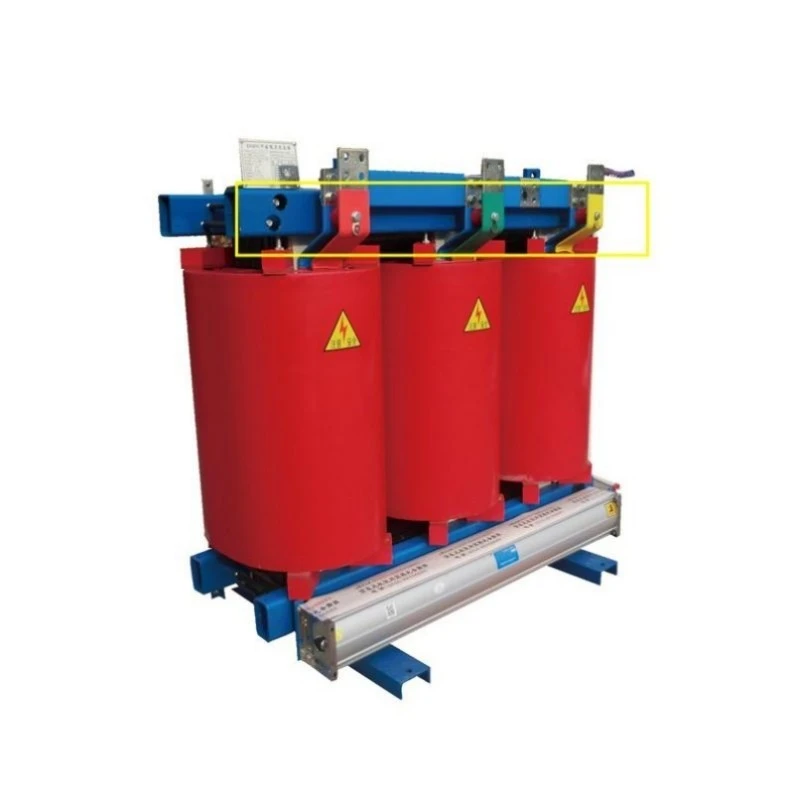

Transformator suchy z żywicy epoksydowej chłodzony powietrzem

Co to jest?

Transformator suchy z żywicy epoksydowej chłodzony powietrzem jest całkowicie bezolejowym urządzeniem do konwersji mocy, w którym wszystkie uzwojenia wysokiego i niskiego napięcia są całkowicie zamknięte w odlewanej żywicy epoksydowej pod ciśnieniem próżniowym. W przeciwieństwie do konwencjonalnych transformatorów, które do izolacji i chłodzenia wykorzystują olej mineralny lub płyny syntetyczne, w tym urządzeniu jako medium chłodzące wykorzystuje się wyłącznie powietrze — albo konwekcję naturalną (AN), albo opcjonalnie powietrze wymuszone (AF). Żywica epoksydowa spełnia potrójne zadanie: podstawową izolację elektryczną, ochronę mechaniczną przed wilgocią i zanieczyszczeniami oraz sztywną konstrukcję wytrzymującą siły zwarciowe.

Co to robi?

Transformacja napięcia: Obniża średnie napięcie (6 kV, 10 kV, 20 kV, 35 kV) do napięć użytkowych (208 V, 400 V, 480 V, 690 V) dla obciążeń przemysłowych, komercyjnych i mieszkaniowych. Alternatywnie można zwiększyć napięcie w przypadku połączeń wzajemnych z siecią energii odnawialnej.

Ognioodporna dystrybucja energii: dostarcza energię elektryczną do budynków, garaży podziemnych, szpitali i centrów danych, w których przepisy przeciwpożarowe zabraniają stosowania transformatorów olejowych. Samogasnąca żywica epoksydowa (klasa UL 94 V-0) nie rozprzestrzenia płomieni.

Czysta moc dla wrażliwych obciążeń: Zapewnia izolację między obwodami pierwotnymi i wtórnymi, filtrując harmoniczne, tłumiąc przepięcia i eliminując pętle uziemienia, które zakłócają działanie sprzętu do obrazowania medycznego, maszyn CNC i instrumentów laboratoryjnych.

Praca na zewnątrz i w trudnych warunkach: Dzięki opcjonalnym obudowom IP54 lub IP65 transformator jest odporny na deszcz, śnieg, burze piaskowe, mgłę solną i ekstremalne temperatury od -30°C do +55°C bez pogorszenia wydajności.

Zasadniczo transformator suchy z żywicy epoksydowej chłodzony powietrzem jest preferowanym wyborem, gdy bezpieczeństwo, zgodność z wymogami ochrony środowiska i długoterminowa niezawodność nie podlegają negocjacjom.

Parametr produktu (specyfikacja)

Funkcja produktu i zastosowanie (format pytań i odpowiedzi)

P1: Co sprawia, że ​​izolacja z żywicy epoksydowej jest lepsza od konstrukcji z otwartymi ranami?

Odp.: Trzy kluczowe zalety. Po pierwsze, odporność na wilgoć — żywica epoksydowa nie jest higroskopijna. Transformator suchy z żywicy epoksydowej chłodzony powietrzem uruchamia się natychmiast po tygodniach przestoju przy 100% wilgotności, podczas gdy jednostki z otwartym uzwojeniem wymagają wstępnego podgrzania. Po drugie, ochrona przed zanieczyszczeniami — przewodzący pył nie może przedostać się do stałych powierzchni epoksydowych, co eliminuje ryzyko śledzenia i przeskoku. Po trzecie, wytrzymałość mechaniczna – zamknięte uzwojenia wytrzymują bez deformacji siły zwarciowe do 25× prądu znamionowego.

Zastosowanie: Centra danych — zerowe ryzyko gromadzenia się kurzu, cicha praca poniżej 55 dB i samogasnąca żywica epoksydowa spełniają wymagania NFPA 75 dla pomieszczeń ze sprzętem IT.

P2: Jak radzi sobie na zewnątrz bez oleju?

Odp.: W obudowach IP54/IP65 (stal nierdzewna, pochyły dach przeciwdeszczowy, wentylatory labiryntowe) transformator jest odporny na deszcz, kurz i mgłę solną. Uzwojenia epoksydowe są odporne na korozję lepiej niż grzejniki olejowe. Dla lokalizacji przybrzeżnych dostępne są obudowy ze stali nierdzewnej 316.

Zastosowanie: Farmy słoneczne i parki wiatrowe — Odległe lokalizacje bez personelu korzystają z zerowego pobierania próbek oleju, inspekcji zerowych wycieków i braku systemów tłumienia pożaru. Urządzenia działają bez nadzoru przez lata w ekstremalnych temperaturach od -30°C do +55°C.

P3: Czy poradzi sobie z przepięciami i przeciążeniami podczas uruchamiania silnika?

O: Tak. Izolacja klasy H (180°C) pozwala na 110% ciągłego przeciążenia w przypadku naturalnego chłodzenia (AN) i 130% przez 30 minut. W przypadku opcji wymuszonego przepływu powietrza (AF) wydajność wzrasta o 20–25% — wentylatory uruchamiają się automatycznie przy temperaturze 80°C. W przypadku poważnych cyklicznych przeciążeń przekraczających 150% należy skonsultować się z naszymi inżynierami.

Zastosowanie: Produkcja przemysłowa — linie montażowe samochodów i tłocznie podlegają poważnym wahaniom obciążenia. Niska impedancja (4-6%) utrzymuje regulację napięcia w zakresie ±3%, natomiast uzwojenia epoksydowe wytrzymują wibracje, które mogłyby spowodować pęknięcie spoin chłodnicy wypełnionych olejem.

P4: Czy naprawdę jest bezobsługowy?

Odp.: Transformator rdzeniowy nie wymaga wymiany oleju, testów dielektrycznych, filtracji ani wymiany uszczelek. Tylko trzy proste kontrole co 12–24 miesięcy: oczyszczenie żaluzji/wentylatorów sprężonym powietrzem, sprawdzenie zacisków momentu obrotowego i sprawdzenie obudowy. Całkowity roczny wysiłek: poniżej dwóch godzin przez wykwalifikowanego elektryka.

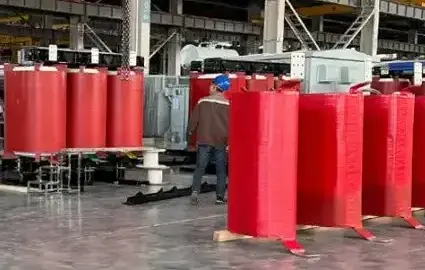

Szczegóły produkcji — co sprawia, że ​​Lugao jest lepsze od konkurencji

Często zadawane pytania (pytania i odpowiedzi)

P1: Jaka jest rzeczywista wydajność transformatora suchego z żywicą epoksydową chłodzoną powietrzem i czy z czasem ulega ona pogorszeniu?

Odp.: Sprawność przy obciążeniu 75% (typowy punkt pracy) wynosi 98,7% dla jednostki 1000 kVA i wzrasta do 99,1% dla jednostki 2500 kVA. Sprawność określa się na podstawie strat w rdzeniu (stała, zależy od jakości stali krzemowej) i strat miedzi (zmienia się wraz z kwadratem obciążenia). Kluczową zaletą chłodzonego powietrzem transformatora suchego z żywicy epoksydowej jest to, że wydajność nie spada z upływem czasu, ponieważ kapsułka epoksydowa zapobiega wnikaniu wilgoci, która zwiększałaby straty. W transformatorach wypełnionych olejem wydajność często spada po 10-15 latach w miarę degradacji oleju i wzrostu zawartości wilgoci w izolacji papierowej. Nasze jednostki epoksydowe utrzymują wydajność fabryczną przez cały ponad 30-letni okres użytkowania. Zapewniamy gwarantowaną wartość strat dla każdego urządzenia i zwrócimy różnicę, jeśli testy terenowe wykażą wyższe straty w okresie gwarancyjnym.

P2: Jak wybrać odpowiednią pojemność dla mojej aplikacji?

Odp.: Oblicz całkowite podłączone obciążenie w kVA, a następnie zastosuj współczynniki różnorodności. W przypadku obciążeń ciągłych (oświetlenie, HVAC, serwery) użyj 100% tabliczki znamionowej. W przypadku obciążeń przerywanych (silniki, spawarki, windy) należy zastosować 50–70% w zależności od cyklu pracy. Następnie dodaj 20-25% przyszłej marży na ekspansję. Przykład: Fabryka z 800 kVA obciążenia ciągłego + 400 kVA obciążenia silnika (współczynnik różnorodności 0,6 → 240 kVA) + 20% rozbudowy = (800+240)×1,2 = 1248 kVA → wybierz 1250 kVA lub 1500 kVA. Przewymiarowanie zwiększa koszty początkowe i straty bez obciążenia; za mały rozmiar powoduje przegrzanie i przedwczesną awarię. Nasi inżynierowie zapewniają bezpłatną pomoc w doborze wymiarów — wystarczy przesłać listę obciążeń i cykle pracy. W przypadku zastosowań z dużymi silnikami zalecamy wymuszone chłodzenie powietrzem (AF), aby wytrzymać udary rozruchowe bez przekraczania limitów wzrostu temperatury.

P3: Czy transformator można zainstalować w ograniczonej przestrzeni, takiej jak tunel lub sklepienie?

O: Absolutnie. TheTransformator suchy z żywicy epoksydowej chłodzony powietrzemjest idealny do zamkniętych przestrzeni, ponieważ nie wymaga sklepienia olejowego (oszczędność 2-3 metrów prześwitu ze wszystkich stron). Minimalny prześwit wentylacyjny wynosi 300 mm ze wszystkich stron i 600 mm powyżej. Do montażu w tunelu oferujemy wersję niskoprofilową, w której wysokość obudowy jest zmniejszona o 200 mm (żaluzje chłodzące przesunięte na boki, a nie na górę). Jednakże temperatura otoczenia w tunelach może być podwyższona z powodu innego sprzętu – przeprowadzimy analizę termiczną, aby potwierdzić odpowiednie chłodzenie. Jeśli konwekcja naturalna jest niewystarczająca, opcja AF (wymuszony obieg powietrza) z wentylatorami zamontowanymi bezpośrednio na ramie rdzenia zapewnia dodatkowe chłodzenie bez zwiększania powierzchni.

Dlaczego warto wybrać Lugao Power?

Zaawansowana produkcja: wspierana przez zaawansowany sprzęt produkcyjny i metody testowania.

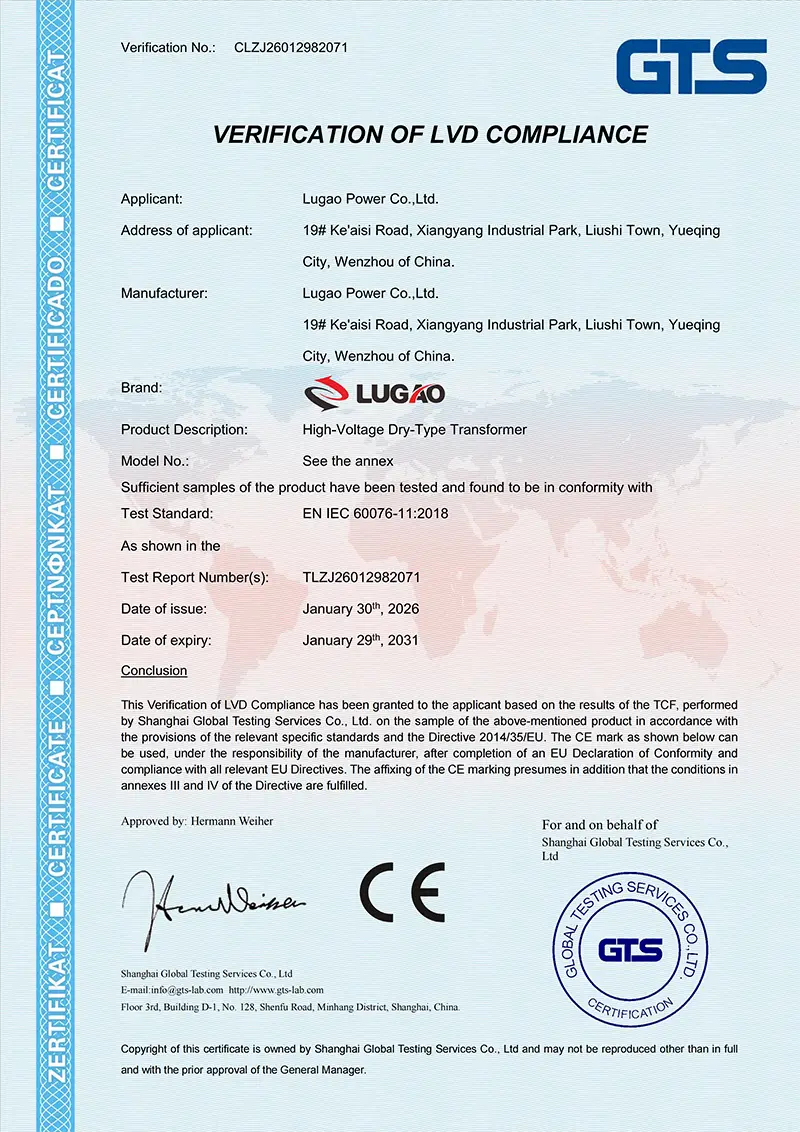

Certyfikowana jakość: certyfikaty ISO 9001 i SGS; kluczowe produkty posiadają certyfikaty CCC i CE.

Testowanie fabryczne: Produkty przed wysyłką przechodzą kontrolę jakości i testy.

Doświadczenie projektowe: Sprzęt jest używany w sieciach energetycznych, obiektach przemysłowych, górnictwie, kolejnictwie, budownictwie i projektach energetyki obywatelskiej.

Wsparcie techniczne: Profesjonalne wsparcie od wyboru i dostosowania produktu do dostawy.
