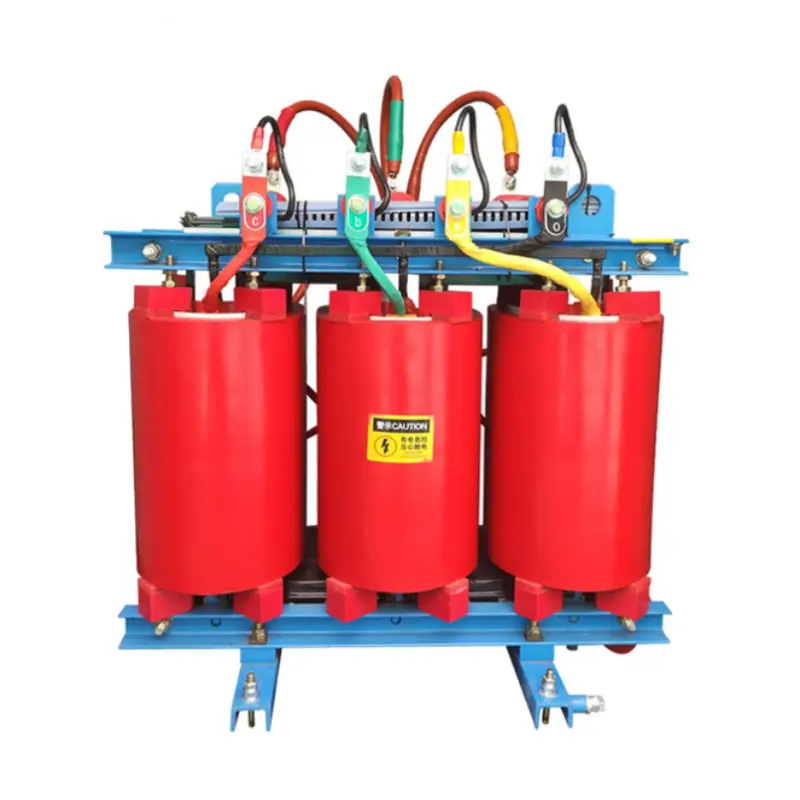

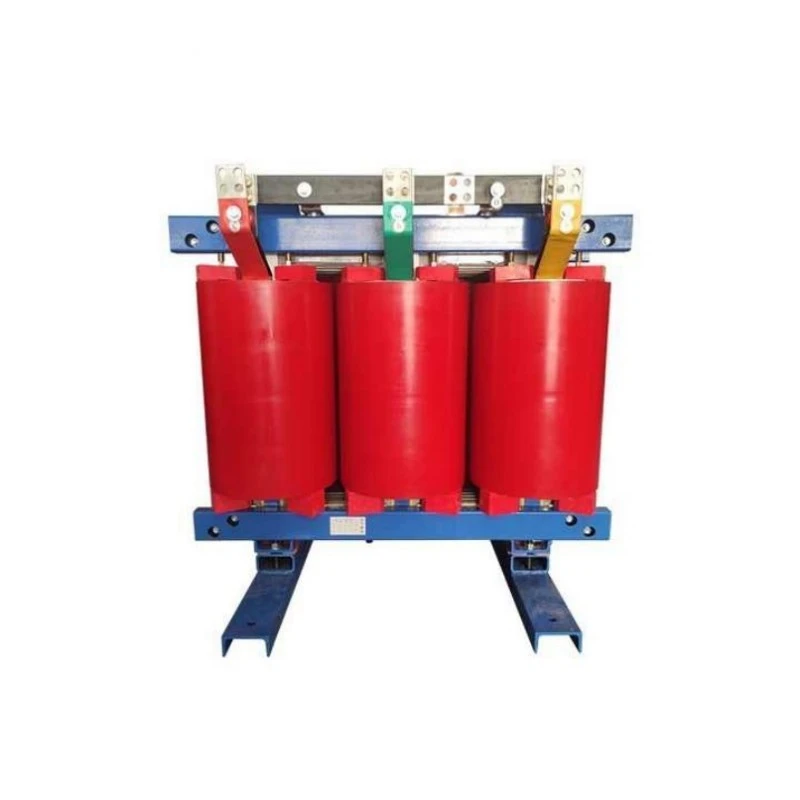

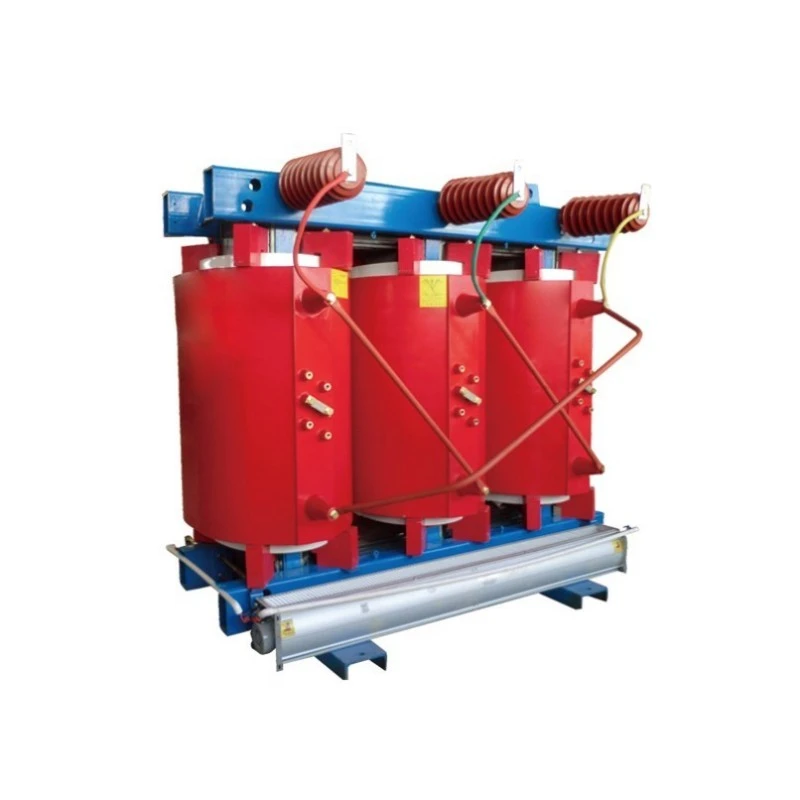

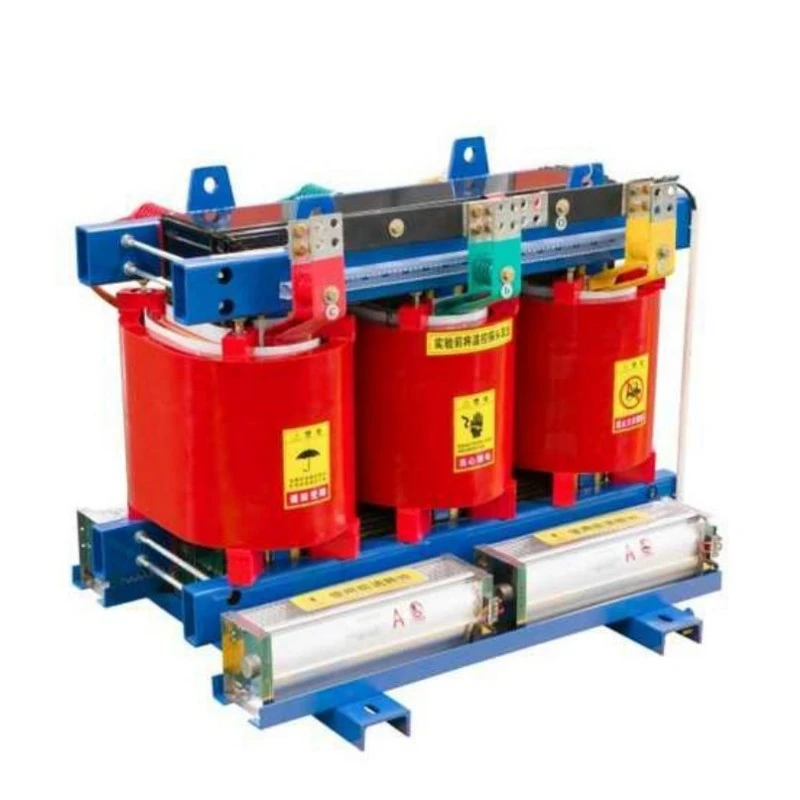

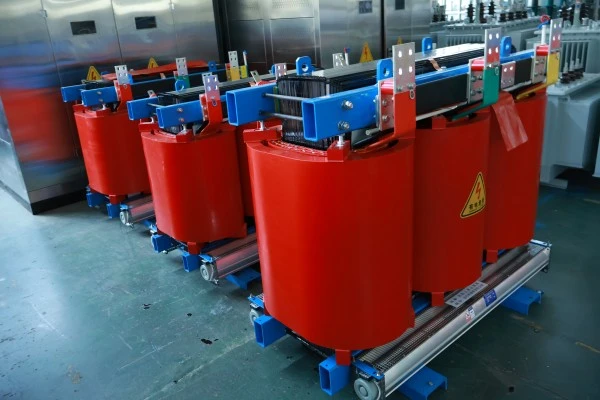

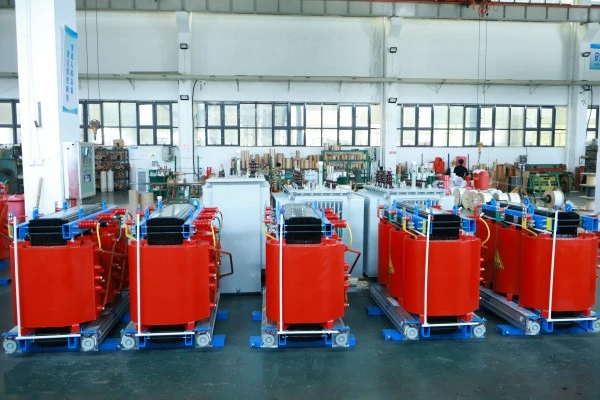

SCB13 Transformator mocy suchy z uzwojeniem miedzianym

Co to jest?

Seria SCB13 to trójfazowe, izolowane żywicą, uzwojone miedziątransformator mocy typu suchego. W oznaczeniu „SC” oznacza żywicę laną (odlew próżniowy żywicy epoksydowej), „B” oznacza uzwojenia foliowe, a „13” oznacza poziom wydajności, co oznacza, że ​​wartości strat spełniają wymagania dotyczące efektywności energetycznej poziomu 1 określone w krajowej normie GB 20052-2020. Materiałem przewodzącym rdzenia jest miedź beztlenowa o wysokiej czystości, a nie aluminium lub aluminium pokryte miedzią.

Co to robi?

1. Konwersja napięcia: Konwertuje wysokie napięcie (10 kV, 35 kV) na niskie napięcie (400 V, 690 V) lub zwiększa je w razie potrzeby, spełniając wymagania napięciowe różnych urządzeń.

2. Dystrybucja energii: Jako podstawowe urządzenie systemu dystrybucyjnego bezpiecznie dostarcza energię do wielu odbiorców, takich jak zakłady przemysłowe, kompleksy handlowe, wieżowce i farmy wiatrowe.

3. Bezpieczne zasilanie: Dzięki niepalnej, stałej izolacji z żywicy epoksydowej nie powoduje rozpryskiwania się oleju ani zapalenia się nawet w przypadku usterek wewnętrznych, co czyni go szczególnie odpowiednim do instalacji wewnętrznych lub lokalizacji o rygorystycznych wymaganiach bezpieczeństwa przeciwpożarowego.

4. Cicha praca: Hałas podczas pracy jest znacznie niższy niż w przypadku tradycyjnych transformatorów zanurzonych w oleju, dzięki czemu nadaje się do stosowania w obszarach mieszkalnych, szpitalach, budynkach biurowych i innych środowiskach wrażliwych na hałas.

Krótko mówiąc, transformator mocy suchy z uzwojeniem miedzianym SCB13 to nowoczesne urządzenie z rdzeniem do dystrybucji energii, łączące wysoką wydajność energetyczną, rdzeń wykonany w całości z miedzi, niski poziom hałasu i bezpieczeństwo związane z ogniem.

Zalety produktu

W porównaniu do zwykłych transformatorów suchych, produkt ten oferuje pięć podstawowych zalet:

Uzwojenia wykonane w całości z miedzi, doskonała przewodność:Wszystkie uzwojenia wysokiego i niskiego napięcia są nawinięte za pomocą emaliowanego pręta z miedzi beztlenowej, emaliowanego, prostokątnego drutu miedzianego lub folii miedzianej. Rezystywność miedzi (około 0,0172 Ω·mm²/m) jest znacznie niższa niż aluminium (około 0,0283 Ω·mm²/m). Dlatego uzwojenia miedziane o tym samym przekroju mają niższą rezystancję, mniejsze wytwarzanie ciepła i wyższą wydajność konwersji mocy. Koszt energii elektrycznej zaoszczędzony w trakcie długotrwałej eksploatacji znacznie przekracza początkową różnicę w inwestycji.

Efektywność energetyczna poziomu 1, zgodna z krajową strategią dwuemisyjną:Poziom strat SCB13 jest ściśle zaprojektowany tak, aby spełniał krajowe standardy efektywności energetycznej poziomu 1. Straty w stanie jałowym są o około 10% niższe niż w przypadku SCB12, a straty w obciążeniu są o ponad 5% niższe. W przypadku transformatora o mocy 1000 kVA pracującego 8000 godzin rocznie pozwala to zaoszczędzić ponad 10 000 juanów rocznie na kosztach energii elektrycznej, odzyskując różnicę w cenie w porównaniu ze standardowymi transformatorami w ciągu 3-5 lat.

Odlewanie próżniowe żywicy epoksydowej, niezawodna izolacja:Uzwojenia są odlewane i utwardzane importowaną żywicą epoksydową Huntsman (lub równoważnej jakości) w próżni, całkowicie eliminując pęcherzyki powietrza. Utwardzona warstwa izolacyjna ma wysoką wytrzymałość mechaniczną, odporność na szok termiczny, odporność na pękanie oraz ochronę przed wilgocią i brudem. Częściowe wyładowanie jest kontrolowane poniżej 5pC, co znacznie przewyższa standardy krajowe.

Duża zdolność przeciążania, dostosowuje się do zmiennych obciążeń:W trybie naturalnego chłodzenia może pracować długotrwale przy 10% przeciążeniu; przy wymuszonym chłodzeniu powietrzem (zainstalowane wentylatory) wydajność wyjściowa może wzrosnąć do ponad 120% wartości znamionowej. W przypadku sezonowych szczytów obciążenia (np. korzystanie z klimatyzacji w lecie) nie jest konieczne natychmiastowe zwiększanie wydajności.

Odporny na wilgoć i zanieczyszczenia, duża zdolność adaptacji do środowiska:Powierzchnia uzwojenia odlana z żywicy epoksydowej jest gładka, gęsta i niehigroskopijna. Nawet po wyłączeniu w środowisku o wilgotności względnej 100% może uruchomić się bezpośrednio przy pełnym obciążeniu, bez wstępnego podgrzewania. Szczególnie nadaje się do środowisk wilgotnych lub korozyjnych, takich jak podziemne pomieszczenia dystrybucyjne, przybrzeżne obszary o dużej zawartości mgły solnej i zakłady chemiczne.

Cechy produktu

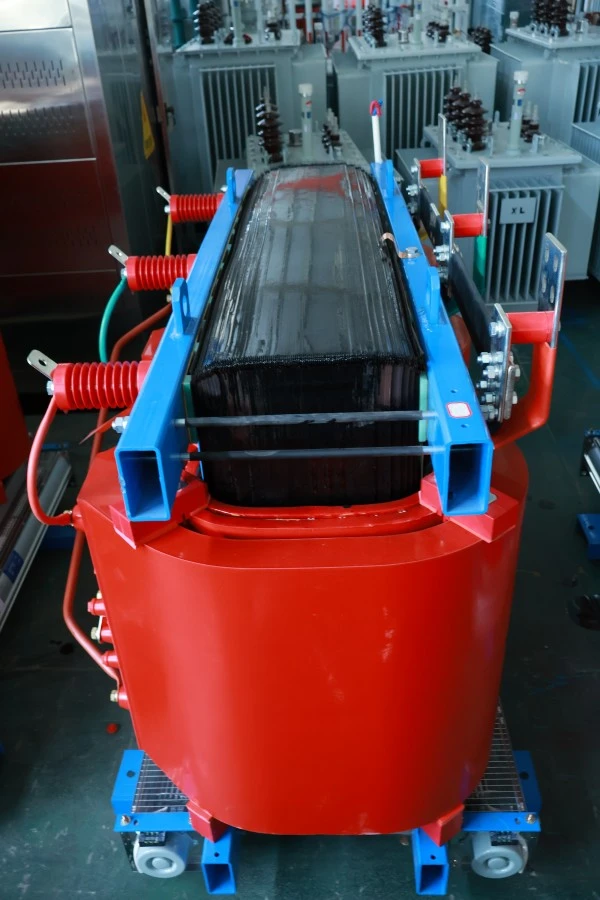

Struktura rdzenia: wykorzystuje technologię laminowania schodkowego pod kątem 45°, z ramionami rdzenia i jarzmami zaciśniętymi za pomocą pasków lub płytek o wysokiej wytrzymałości. Zastosowanie wysokoprzepuszczalnej stali krzemowej o ziarnie zorientowanym (B30R090 lub wyższy) minimalizuje straty zarówno na skutek histerezy, jak i prądów wirowych.

Uzwojenia niskiego napięcia: Uzwojone folią miedzianą, przymocowane na końcach pierścieniami końcowymi z żywicy. Szerokość folii miedzianej jest równa wysokości uzwojenia, zapewniając równomierny osiowy rozkład amperozwojów i wyjątkowo wysoką odporność na zwarciowe siły elektromagnetyczne. Izolacja warstwowa wykorzystuje wstępnie impregnowany materiał DMD.

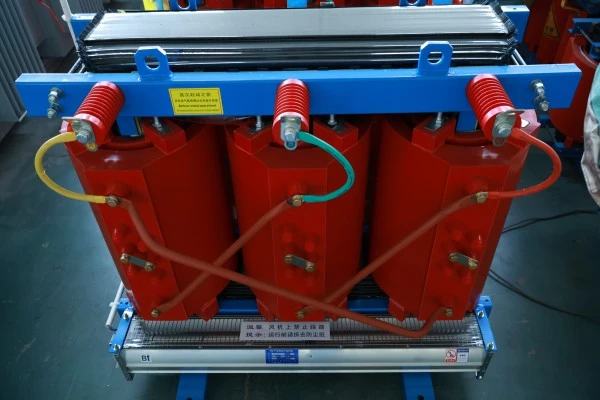

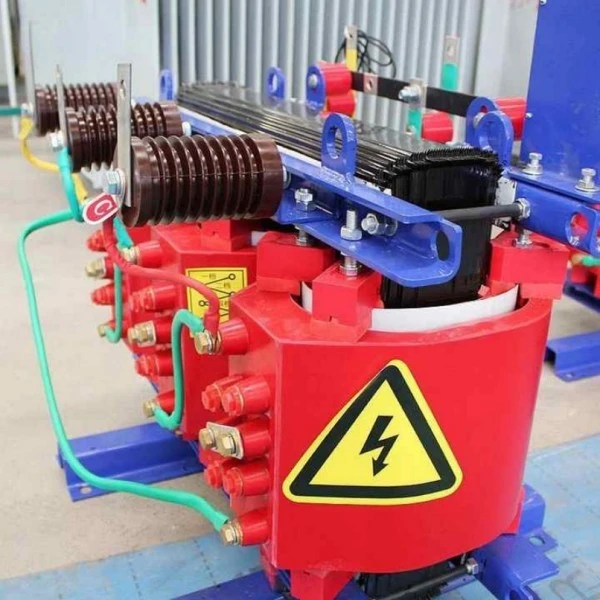

Uzwojenia wysokiego napięcia: Nawinięte warstwowo za pomocą prostokątnego drutu miedzianego emaliowanego klasy H, z żywicą zalaną pomiędzy każdą warstwą, tworząc solidną izolację kompozytową z żywicy epoksydowej wzmocnionej włóknem szklanym. Odczepy wyprowadzono ze środka uzwojenia w celu poprawy rozkładu napięcia impulsowego.

System kontroli temperatury i ochrony: Każde uzwojenie fazowe ma wstępnie wbudowane platynowe czujniki RTD PT100 do monitorowania temperatury gorącego punktu w czasie rzeczywistym. Dołączony inteligentny regulator temperatury obejmuje: cyfrowy wyświetlacz temperatury wężownicy, alarm przegrzania (regulowana wartość zadana), wyjście awaryjnego wyłączenia z powodu przegrzania oraz automatyczne włączanie/wyłączanie wentylatora (jeśli opcjonalnie zainstalowano wymuszone chłodzenie powietrzem).

Opcje obudów: Opcjonalne obudowy o stopniu ochrony IP20 (obiekty stałe), IP23 (kapiąca woda pionowo) lub IP40 (małe cząstki), wykonane ze stali nierdzewnej, stopu aluminium lub stali walcowanej na zimno malowanej proszkowo. Obudowy posiadają otwory wentylacyjne oraz ryglowane zamki drzwiowe.

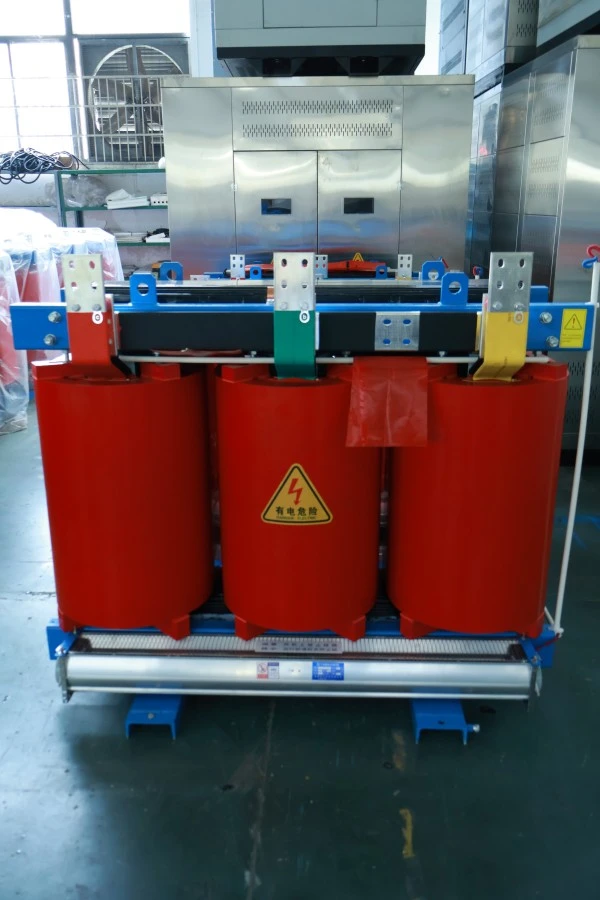

Podłączenie i instalacja: Strona wysokiego napięcia wykorzystuje w pełni ekranowane/pełną izolację końcówki kablowe z gumy silikonowej lub końcówki konwencjonalne; Strona niskiego napięcia wykorzystuje szyny zbiorcze z miedzi ocynkowanej. Spód transformatora wyposażony jest w stalową podstawę kanałową i rolki ułatwiające pozycjonowanie i przemieszczanie.

Zastosowanie produktu

Transformator mocy suchy z uzwojeniem miedzianym SCB13 idealnie nadaje się do następujących scenariuszy:

Wysokie budynki i centra handlowe: instalowane w piwnicach lub pomieszczeniach rozdzielczych na piętrach sprzętu, obsługujące windy, systemy HVAC, oświetlenie i systemy przeciwpożarowe. Jego niepalność odpowiada przepisom przeciwpożarowym budynku, a niski poziom hałasu nie przeszkadza mieszkańcom piętra.

Przedsiębiorstwa przemysłowe i górnicze: systemy dystrybucji energii w zakładach produkujących samochody, fabrykach podzespołów elektronicznych i warsztatach obróbki precyzyjnej. Uzwojenia wykonane w całości z miedzi wytrzymują skoki prądu wynikające z częstych uruchomień/zatrzymań silnika, zapewniając dobrą stabilność napięcia.

Energia odnawialna: połączenie sieciowe typu Step-up dla rozproszonych elektrowni fotowoltaicznych, pomocnicze transformatory mocy dla farm wiatrowych, transformatory izolacyjne dla systemów magazynowania energii. Wysoka efektywność energetyczna zmniejsza straty konwersji mocy.

Infrastruktura transportowa: Transformatory obsługowe stacji metra, zasilacze budynków sygnalizacyjnych kolei dużych prędkości, centra dystrybucji energii na terminalach lotniskowych, portowe systemy zasilania na lądzie. Odporność na wilgoć i odporność na zwarcia spełniają wysokie wymagania niezawodności transportu kolejowego.

Centra danych i komunikacyjne stacje bazowe: zapewniają czyste i stabilne zasilanie serwerów, przełączników i systemów UPS. Cicha praca (zwykle poniżej 55 dB) nie przeszkadza personelowi centrum danych.

Szczegóły produkcji

Proces nawijania folii miedzianej niskonapięciowej

Uzwojenia niskiego napięcia nawijane są folią miedzianą o pełnej szerokości na specjalistycznych maszynach do nawijania folii. Krawędzie folii miedzianej są zaokrąglone, aby zapobiec wyładowaniom koronowym. Z każdym zwojem wstępnie impregnowany papier izolacyjny DMD jest automatycznie umieszczany pomiędzy warstwami, a kontrola naprężenia online zapewnia szczelne nawinięcie folii miedzianej. Po zakończeniu nawijania cały zespół umieszcza się w formie do odlewania próżniowego żywicy epoksydowej, tworząc monolityczną, pozbawioną pustych przestrzeni strukturę. Proces ten poprawia odporność zwarciową uzwojeń niskiego napięcia o ponad 30% w porównaniu do konstrukcji drutowych.

Uzwojenie segmentowe wysokiego napięcia

Uzwojenia wysokiego napięcia są podzielone na 4-6 segmentów (naleśniki), przy czym każdy segment jest dalej podzielony na 2-4 warstwy. Kanały (lub kanały powietrzne) pomiędzy segmentami poprawiają odprowadzanie ciepła, podczas gdy nakładanie warstw zmniejsza napięcie międzywarstwowe. Krany pobierane są z konkretnych zwojów poszczególnych segmentów i oznaczone różnymi kolorami przewodów. Wszystkie połączenia wykorzystują spawanie łukiem argonowym lub spawanie na zimno, aby zapewnić minimalną rezystancję styku.

Zabieg redukcji szumów rdzenia

Po zakończeniu laminowania rdzenia cały rdzeń jest impregnowany próżniowo specjalnie opracowanym lakierem izolacyjnym redukującym hałas, tłumiącym mikrowibracje pomiędzy arkuszami stali krzemowej oraz pomiędzy arkuszami a elementami dociskowymi. Wysokotemperaturowe poduszki z gumy silikonowej umieszczane są pomiędzy rdzeniem a uzwojeniami oraz pomiędzy uzwojeniami a częściami zaciskowymi. Dzięki tym zabiegom hałas bez obciążenia można utrzymać na poziomie poniżej 55 dB (dla mocy 315 kVA i poniżej), co jest porównywalne z buczeniem domowej lodówki.

Kompleksowe testy fabryczne

Każdy transformator mocy suchy typu SCB13 z uzwojeniem miedzianym przechodzi następujące testy przed opuszczeniem fabryki: pomiar rezystancji uzwojenia; pomiar przekładni napięciowej i weryfikacja grup wektorów; pomiar impedancji zwarcia i strat obciążenia; pomiar prądu jałowego i strat bez obciążenia; pomiar rezystancji izolacji i współczynnika rozproszenia dielektrycznego; próba wytrzymałości na napięcie przyłożone; próba wytrzymywania napięcia indukowanego; pomiar wyładowań niezupełnych. Dane testowe są automatycznie rejestrowane, a raport z testów fabrycznych jest dostarczany wraz z wysyłką.

Parametr produktu (specyfikacja)

Pakowanie i obsługa posprzedażna

Metoda pakowania

1. Korpus transformatora owinięty wodoodporną folią PE, krytyczne obszary pokryte miękką wyściółką ochronną.

2. Zapakowane w solidne skrzynie ze sklejki eksportowej z dnami palet do przenoszenia wózkiem widłowym.

3. Wnętrze skrzyń wypełnione pianką poliuretanową lub wyściółką z tektury o strukturze plastra miodu, aby zapobiec uszkodzeniom spowodowanym drganiami podczas transportu.

4. Wyraźne oznaczenia na zewnątrz: środek ciężkości, punkty podnoszenia, odporny na wilgoć, nie przechyla się.

Obsługa posprzedażna

1. Bezpłatny okres gwarancji: 12 miesięcy od daty wysyłki.

2. Wszelkie awarie spowodowane wadami projektowymi, materiałowymi lub produkcyjnymi w okresie gwarancyjnym zostaną naprawione lub wymienione przez naszą firmę bezpłatnie (w tym uzasadnione koszty transportu).
