Wahania napięcia, wyładowania atmosferyczne i ciągłe przeciążenia często powodują deformację uzwojeń i przedwczesne uszkodzenie izolacji w sieciach dystrybucyjnych. Działając jako wyspecjalizowana fabryka transformatorów mocy z siedzibą w Chinach, Lugao Power Co., Ltd. eliminuje te słabe punkty transmisji dzięki naszym precyzyjnie uzwojonym uzwojeniom miedzianym, zaawansowanej technologii wyżarzania rdzenia i wytrzymałym systemom izolacji zanurzonym w oleju. Od 2016 roku nasz zakład produkcyjny posiadający certyfikaty ISO9001 i SGS dostarcza solidne jednostki podwyższające i obniżające napięcie, które pochłaniają ekstremalne zakłócenia w sieci, zapewniając podstcjom użyteczności publicznej i zakładom przemysłowym stabilną regulację napięcia i długoterminową niezawodność elektryczną.
Jakie siły elektryczne i mechaniczne rządzą wydajnością transformatora mocy wysokiego napięcia?
W przeciwieństwie do standardowych transformatorów dystrybucyjnych, które obsługują jedynie konwersję średniego napięcia, rozwiązania Power Transformer muszą sprostać dwóm sprzecznym wymaganiom: muszą zwiększać napięcie wyjściowe generatora do poziomów transmisji lub obniżać moc wysokiego napięcia o dużej wydajności do poziomów dystrybucji, jednocześnie wytrzymując ogromne siły elektromagnetyczne i przepięcia prądu zwarciowego generowane podczas zwarć w sieci.
Konwencjonalne konstrukcje uzwojeń są podatne na odkształcenia, a nawet zapadanie się pod wpływem utrzymujących się promieniowych sił elektromagnetycznych, co może powodować nagłe zwarcia międzyzwojowe i katastrofalne awarie. Nasze jednostki zaprojektowane na zamówienie charakteryzują się zoptymalizowanym systemem mocowania rdzenia, płytą izolacyjną o wysokiej wytrzymałości i sztywną konstrukcją zbiornika. Konstrukcja ta zapewnia całkowite oddzielenie osiowych i promieniowych sił elektromagnetycznych, skutecznie zapobiegając przesunięciu uzwojenia i nadmiernemu wzrostowi temperatury gorącego punktu. Dzięki zoptymalizowanej konstrukcji mechanicznejTransformatory mocy Lugaooferują wydłużenie żywotności do 28% w długoterminowych, ciągłych warunkach przekładni przy dużym obciążeniu.
W jaki sposób metalurgia rdzeni i techniki nawijania zapobiegają powstawaniu gorących punktów i starzeniu się izolacji?
Podczas audytu kwalifikowanych dostawców transformatorów mocy zespoły inżynierów przedsiębiorstw użyteczności publicznej powinny skupić się na wyborze materiału rdzenia, technice uzwojenia i koordynacji integralnej izolacji. Cykliczne zmiany obciążenia podczas długotrwałej transmisji z łatwością powodują miejscowe przegrzanie połączeń rdzenia i przewodów uzwojenia, co dodatkowo przyspiesza degradację oleju, kruchość izolacji papieru i nieodwracalny rozkład dielektryka.
|
Komponent wewnętrzny
|
Wybór materiału podstawowego
|
Obróbka rdzenia/uzwojenia
|
Wskaźnik wydajności
|
Podstawowe zapobieganie awariom
|
|
Laminaty rdzeniowe o wysokiej przepuszczalności
|
Wysokiej jakości stal krzemowa walcowana na zimno o ziarnie zorientowanym (27QG120)
|
Wyżarzanie stopniowe i odprężające
|
Strata bez obciążenia ≤ Norma IEC 60076
|
Zapobiega nasyceniu rdzenia i gorącym punktom wycieku strumienia
|
|
Precyzyjnie uzwojone uzwojenia WN/NN
|
Przewodniki z miedzi beztlenowej + izolacja z papieru pakowego najwyższej jakości
|
Ciągłe nawijanie spiralne i suszenie próżniowe
|
Dynamiczna wytrzymałość zwarciowa ≥ 2,5% odchylenia reaktancji
|
Eliminuje wyboczenie uzwojenia pod wpływem nagłych prądów zwarciowych
|
|
Konstrukcja zbiornika o dużej wytrzymałości
|
Stal konstrukcyjna o wysokiej wytrzymałości (Q345R)
|
Spawanie zrobotyzowane i testowanie szczelności (0,3 MPa)
|
Zerowy współczynnik wycieku (24-godzinny test zanurzeniowy)
|
Zapobiega wyciekaniu oleju i pęknięciu zbiornika pod ciśnieniem łuku wewnętrznego
|
|
Zaawansowany system izolacji olejowej
|
Wysokiej jakości olej mineralny lub biodegradowalny naturalny płyn estrowy
|
Napełnianie próżniowe olejem i suszenie cyrkulacyjne gorącym olejem
|
Napięcie przebicia ≥ 60 kV (IEC 60156)
|
Zapobiega wyładowaniom niezupełnym i przyspiesza odprowadzanie ciepła
|
Jakie dostosowane napięcie, pojemność i style chłodzenia może dostarczyć Lugao?
Lugao Power Co., Ltd. posiada warsztat produkcyjny posiadający certyfikaty ISO9001 i SGS, wyposażony w profesjonalne linie do cięcia rdzenia, maszyny do nawijania, suszarki próżniowe i stanowiska testowe o pełnej mocy. Wszystkie produkty są produkowane w ścisłej zgodności z międzynarodowymi normami IEC, GB, CE i CCC, umożliwiając bezpośrednią wymianę typu plug-and-play bez modyfikowania oryginalnych układów podstacji.
Klasy napięcia i zakresy wydajności
Lugao opracowuje wiele klas napięcia transformatorów mocy, aby dopasować je do różnych poziomów transmisji i wymagań sieci dystrybucyjnej:
· Transformator mocy 132 kV / 110 kV zwiększający/obniżający napięcie:Zaprojektowane dla dużych podstacji użyteczności publicznej, systemów połączeń z siecią elektrowni i stref przemysłu ciężkiego wymagających masowego przesyłu energii. Przyjmując solidną konstrukcję zbiornika zanurzonego w oleju z chłodzeniem ONAN lub ONAF, charakteryzuje się on wyjątkową odpornością na zwarcia i wyjątkowo niskimi poziomami wyładowań niezupełnych (≤ 5 pC), ułatwiając jednocześnie kontrolę i konserwację tulei i przełączników zaczepów.
· Transformator mocy 33kV / 35kV:Nadaje się do średniej wielkości zakładów przemysłowych, podstacji odbiorczych farm wiatrowych i sieci dystrybucyjnych na kampusach. Łączy wysoką wydajność z kompaktowymi wymiarami, oferując elastyczne opcje chłodzenia i konfigurowalne odczepy napięciowe, aby dostosować się do wahań napięcia sieciowego.
· Transformator mocy dystrybucyjnej 11kV:Idealny do kompleksów handlowych, wspólnot mieszkaniowych i projektów elektryfikacji obszarów wiejskich. Posiada konstrukcję zbiornika oleju z tektury falistej, która eliminuje potrzebę stosowania konserwatora oleju, zmniejszając w ten sposób częstotliwość konserwacji i zapewniając niezawodną pracę w trudnych warunkach zewnętrznych.
Opcje metody chłodzenia
Wszystkie jednostki Lugao Transformer oferują elastyczne konfiguracje chłodzenia w celu optymalizacji wydajności cieplnej w zależności od warunków panujących w miejscu:
· ONAN (Olej Naturalny Powietrze Naturalny):Do chłodzenia wykorzystuje naturalną konwekcję — idealne rozwiązanie do zastosowań o umiarkowanym obciążeniu, gdzie warunki otoczenia są sprzyjające.
· ONAF (olej naturalny wymuszony powietrzem):Zwiększa naturalną cyrkulację oleju za pomocą wentylatorów z wymuszonym obiegiem powietrza, zwiększając ciągłą odporność na przeciążenia o około 30%.
· OFAF (Forty Sił Powietrznych Z Naftą):Wykorzystuje wymuszoną cyrkulację oleju za pomocą wymienników ciepła z wymuszonym obiegiem powietrza, umożliwiając maksymalne rozpraszanie ciepła w instalacjach transformatorów mocy o dużej mocy w wymagających środowiskach.
Jak wybrać idealną konfigurację transformatora mocy dla podstacji o ograniczonej przestrzeni?
Transformator mocyprzy wyborze należy kompleksowo uwzględnić ograniczenia przestrzenne lokalizacji, prognozy wzrostu obciążenia i wymagania dotyczące poziomu zwarć sieci. W przypadku tradycyjnych, dużych podstacji o dużej powierzchni, preferowanym rozwiązaniem są konwencjonalne trójfazowe jednostki olejowe z grzejnikami zewnętrznymi. Obsługują równomierny rozkład naprężeń elektromagnetycznych, a ekipy konserwacyjne mogą z łatwością sprawdzać tuleje i przełączniki zaczepów bez odłączania zasilania sąsiedniego sprzętu.
W przypadku miejskich podstacji podziemnych i kompaktowych instalacji GIS (podstacji izolowanych gazem) bardziej odpowiednie są konstrukcje o niższym profilu ze zintegrowanymi panelami grzejnikowymi. Lugao oferuje dostosowaną do indywidualnych potrzeb optymalizację powierzchni, zmniejszając całkowite wymagania dotyczące powierzchni aż o 15% przy jednoczesnym zachowaniu stałej wydajności zasilania i wydajności chłodzenia, aby sprostać wymaganiom rozbudowy nowoczesnych sieci miejskich.
Jak rozwiązać problem wysokich temperatur oleju i udarów częściowego rozładowania podczas długotrwałej pracy?
Komponenty stosowane w transformatorach Lugao skutecznie rozwiązują dwa typowe problemy operacyjne: nadmierny wzrost temperatury oleju i niekontrolowane wyładowanie niezupełne (PD). Długotrwałe narażenie na wysokie napięcie i ciągłe prądy obciążenia powoduje znaczne straty miedzi i żelaza, co prowadzi do spadku wytrzymałości dielektrycznej oleju izolacyjnego i pogorszenia izolacji między uzwojeniami; to z kolei powoduje wyładowania niezupełne i gromadzenie się gazu, co może skutkować katastrofalnymi zdarzeniami z rozgorzeniem.
Nasz ekskluzywny, wbudowany proces cyrkulacji gorącego oleju i suszenia próżniowego, w połączeniu z wysokowydajnym zespołem chłodnic, zapewnia ciągłą cyrkulację i chłodzenie oleju izolacyjnego. Stabilnie kontroluje górną temperaturę oleju poniżej 75°C podczas 24-godzinnej ciągłej pracy przy pełnym obciążeniu (temperatura otoczenia ≤ 40°C), utrzymuje pełną ochronę dielektryczną izolacji papieru uzwojeniowego, stabilizuje wewnętrzną równowagę gazową oraz zapobiega miejscowemu wyładowaniu i rozkładowi oleju spowodowanemu akumulacją gorących punktów.
Obejrzyj naszą linię produkcyjnąWideo
Poznaj na własnej skórze doskonałość produkcji transformatorów mocy firmy Lugao: [Kliknij tutaj, aby obejrzeć naszą pełną prezentację po produkcji na YouTube]
Przeglądaj powiązane produkty
· [Transformator suchy ze stopu amorficznego 10 KV] — Idealny do energooszczędnych zastosowań w dystrybucji wewnętrznej.
· [Transformator olejowy 33 kV 35 kV] — Solidne rozwiązanie średniego napięcia dla projektów przemysłowych i odnawialnych.
· [Transformator zanurzony w oleju 132 kV 110 kV 50 MVA 125 MVA] — Szkielet o dużej wydajności dla sieci przesyłowych użyteczności publicznej.

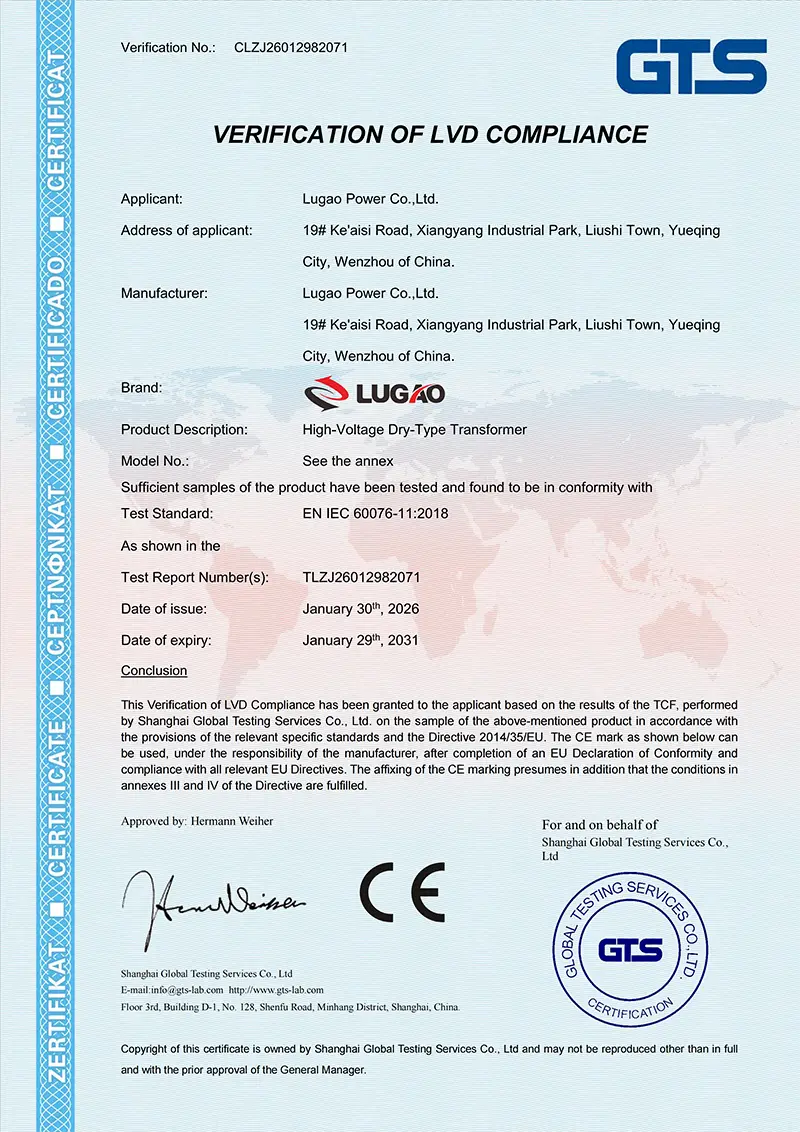

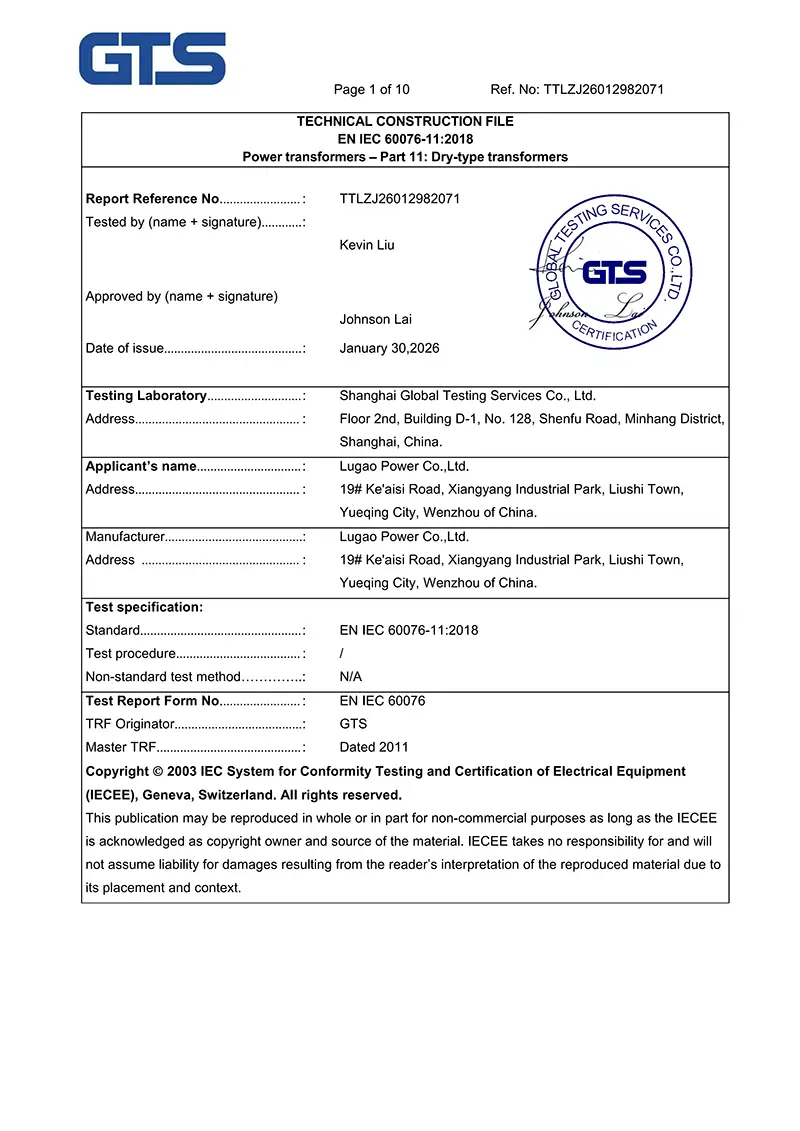

Źródła: oficjalna dokumentacja techniczna Lugao Power Co., Ltd. i certyfikowane raporty z testów zgodne ze standardem IEC.
