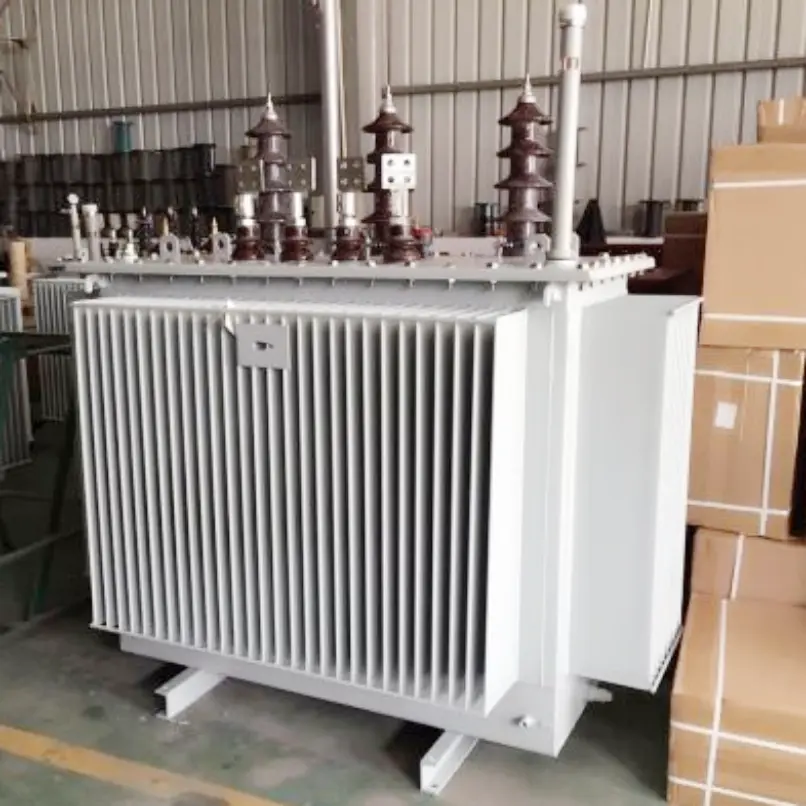

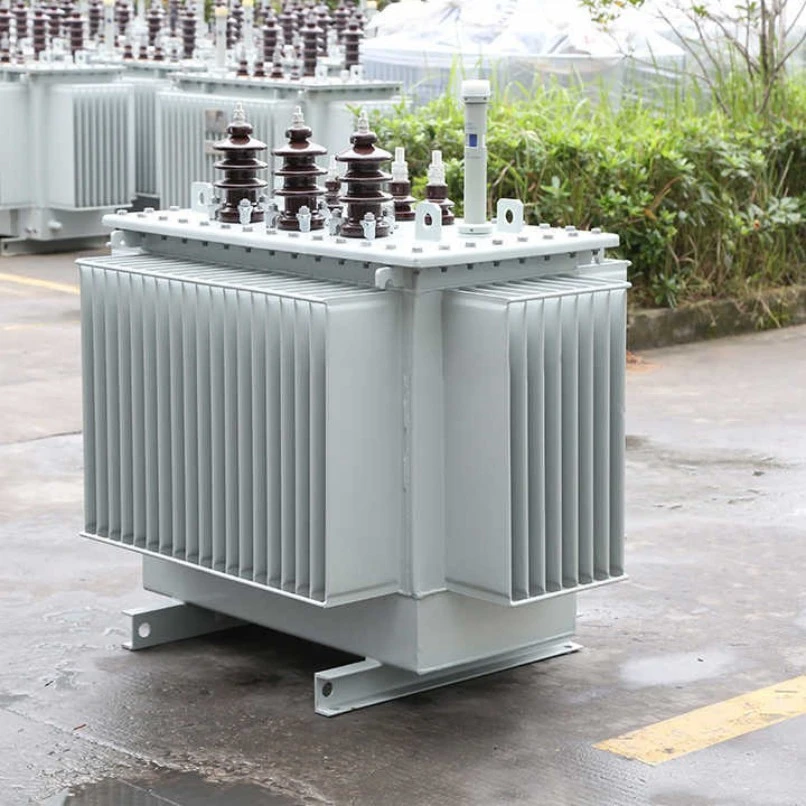

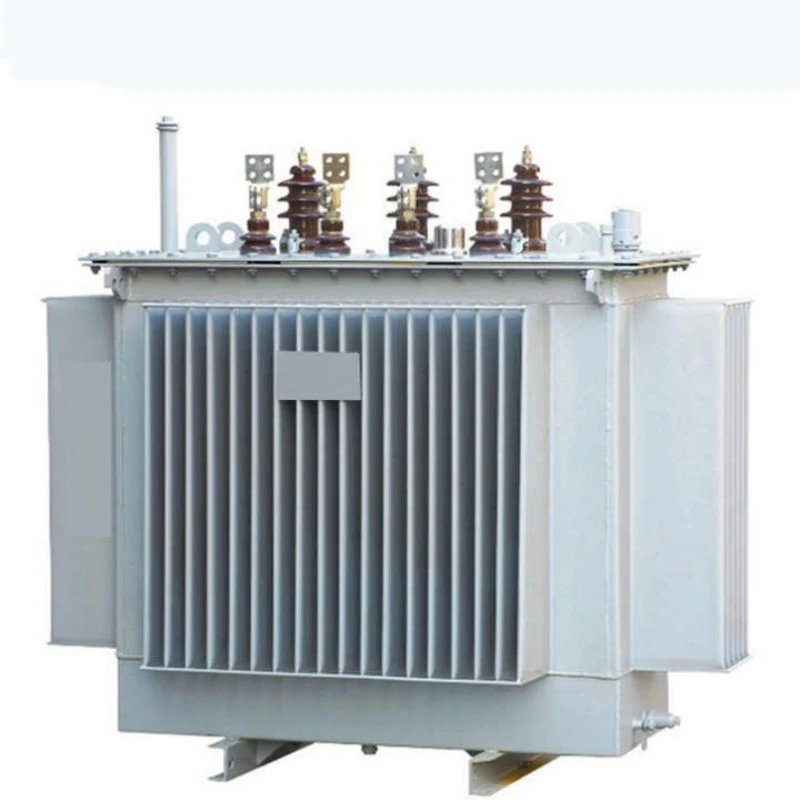

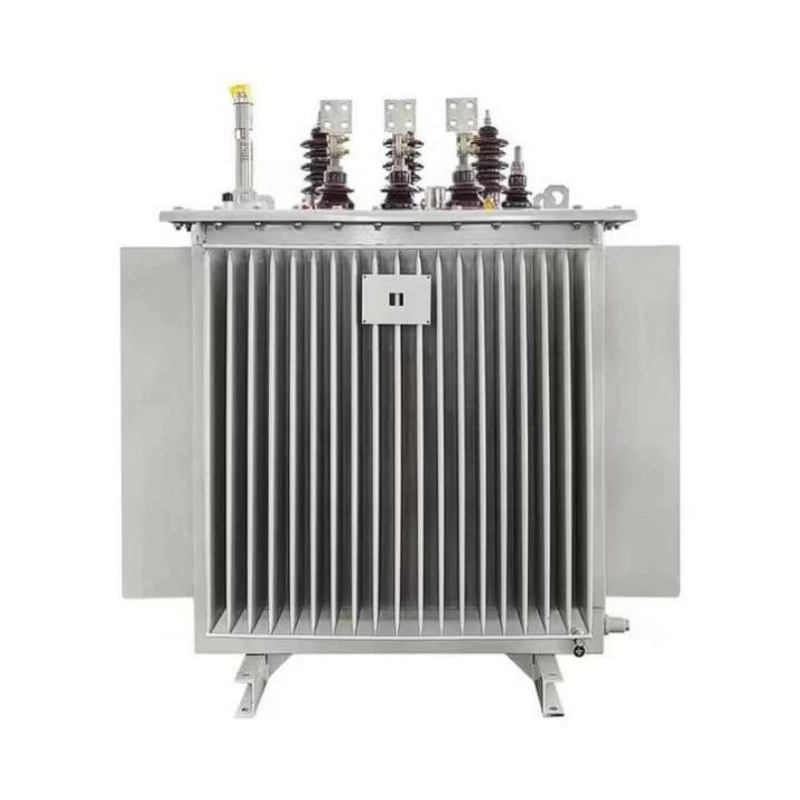

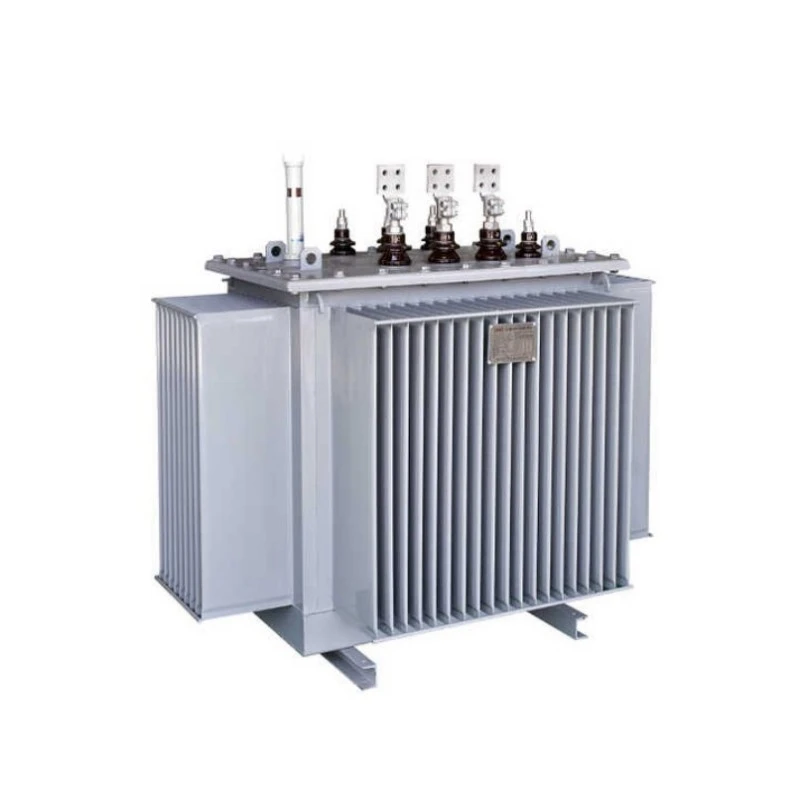

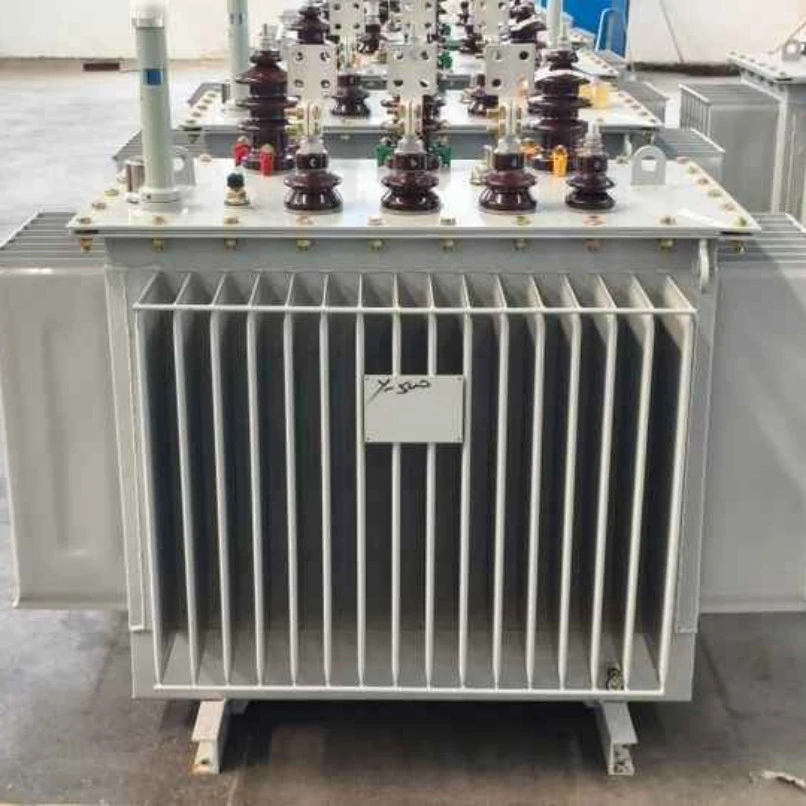

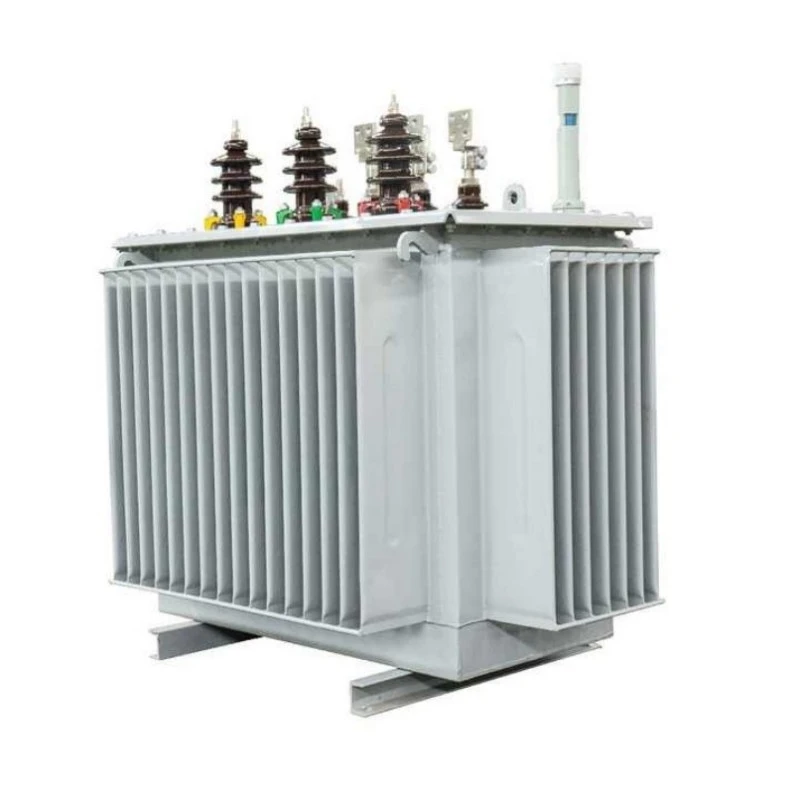

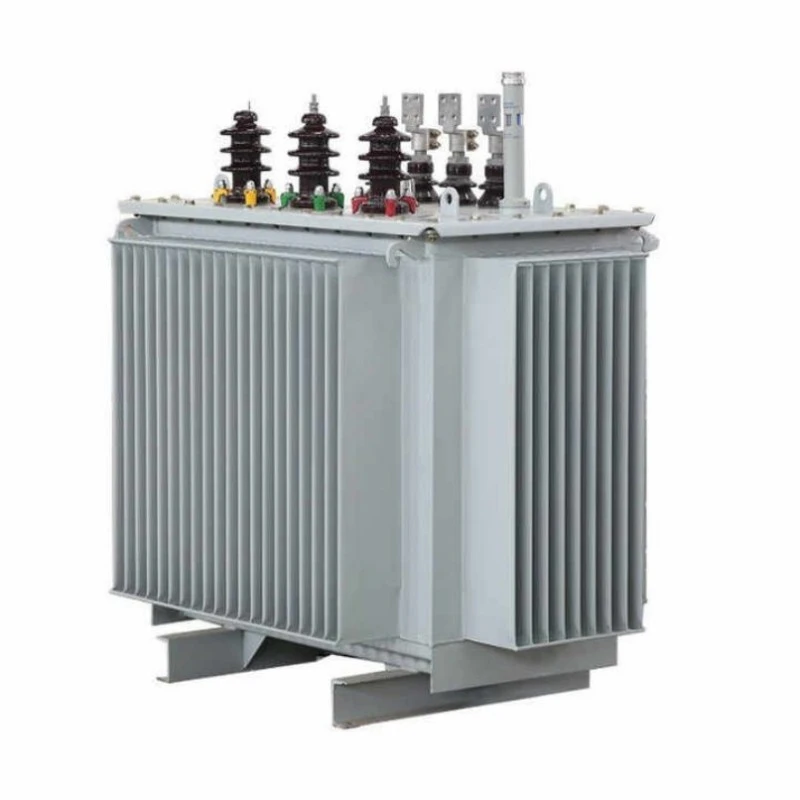

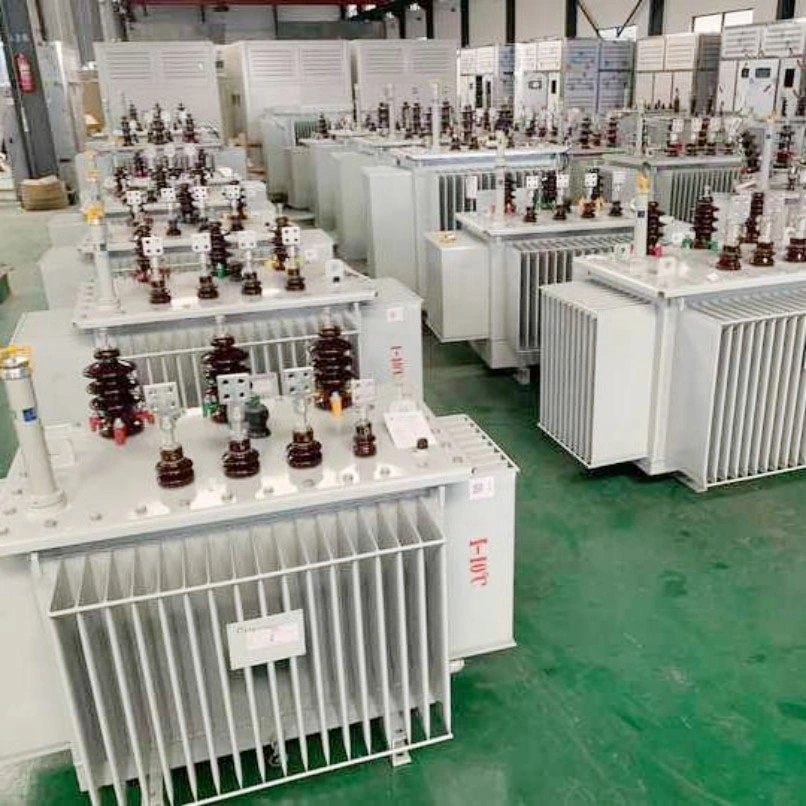

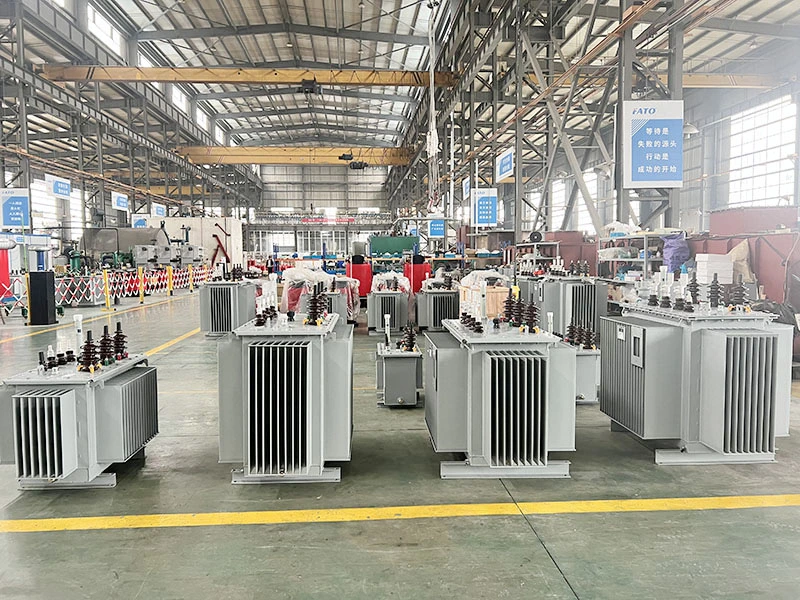

Transformator olejowy podstacji kompaktowej S11

Kompaktowy transformator olejowy podstacji elektrycznej S11 naszej firmy to wysoce wydajne i energooszczędne rozwiązanie zaprojektowane specjalnie dla nowoczesnych sieci dystrybucji energii. Kupując ten produkt otrzymujesz zintegrowaną jednostkę zawierającą transformator,rozdzielnica wysokiego napięciaoraz sprzęt dystrybucyjny niskiego napięcia, znacznie oszczędzając przestrzeń instalacyjną i koszty budowy.

W produkcie tym zastosowano rdzeń ze stali krzemowej o niskiej stratności i uzwojenia miedziane o wysokiej przewodności, co skutkuje znacznie niższymi stratami bez obciążenia w porównaniu z normami krajowymi, co prowadzi do znacznego zmniejszenia zużycia energii w trakcie długotrwałej pracy. Układ chłodzenia zanurzony w oleju zapewnia doskonałe odprowadzanie ciepła, utrzymując stabilną pracę nawet w warunkach wysokiej temperatury i dużego obciążenia. Jego zwarta modułowa konstrukcja ułatwia transport i instalację oraz zwiększa bezpieczeństwo konserwacji na miejscu.

Cecha produktu i zastosowanie

Cechy

1. Spełnia lub przekracza standardy ANSI.IEC.GB.SANS

2. Bezpieczna obsługa, instalacja i obsługa.

3. Atrakcyjny, nowoczesny wygląd

4. Rozsądna struktura

5. Całkowicie uszczelnione

6. Wyższa niezawodność systemu

7. Wysokie bezpieczeństwo i niezawodność działania

8. Wysoka zdolność przeciążeniowa i wydajność

9. Solidna konstrukcja posiadająca doskonałe właściwości zwarciowe i odporność termiczną

10. Transformatory są bardziej wydajne dzięki zmniejszonym stratom bez obciążenia i zmniejszonym stratom przy obciążeniu

Kompaktowa podstacja transformatorowa zanurzona w oleju elektryczna Kompaktowa podstacja transformatora zanurzonego w oleju ma cztery podstawowe zalety:

Wysoka wydajność i oszczędność energii:Dzięki zastosowaniu niskostratnej stali krzemowej i zoptymalizowanej konstrukcji rdzenia, zarówno straty bez obciążenia, jak i straty obciążenia są znacznie niższe niż w przypadku tradycyjnych produktów, co jest zgodne z krajowymi wytycznymi dotyczącymi oszczędzania energii i znacznie zmniejsza koszty operacyjne w trakcie długotrwałej eksploatacji.

Doskonałe odprowadzanie ciepła i obciążalność:jakotransformator zanurzony w olejuwykorzystuje wysokowydajny olej izolacyjny jako medium chłodzące i izolacyjne, oferując wysoką skuteczność rozpraszania ciepła i utrzymując stabilną pracę nawet w wysokiej temperaturze, dużym obciążeniu lub trudnych warunkach, skutecznie wydłużając żywotność sprzętu.

Kompaktowa konstrukcja konstrukcji:Kompaktowe transformatory olejowe do podstacji elektrycznych S11 są projektowane na zamówienie dla podstacji kompaktowych, charakteryzują się niewielkimi rozmiarami i zwartą konstrukcją, która ułatwia instalację i konserwację. Szczególnie dobrze nadają się do stosowania w wewnętrznych i zewnętrznych lokalizacjach dystrybucji energii, gdzie przestrzeń jest na wagę złota.

Wysoka niezawodność i bezpieczeństwo:w pełni uszczelniona konstrukcja skutecznie zapobiega utlenianiu oleju i wnikaniu wilgoci, zapewniając doskonałe właściwości izolacyjne i odporność na zwarcia, zapewniając długoterminową bezpieczną i stabilną pracę w złożonych warunkach sieci.

Aplikacja

Normalne warunki pracy transformatora

1. Wysokość nad poziomem morza jest niższa niż 1000 m;

2. Temperatura otoczenia;

3. Najwyższa temperatura powietrza +40°C;

4. Najwyższa średnia dobowa temperatura powietrza +30°C;

5. Najwyższa średnioroczna temperatura powietrza +20°C;

6. Najniższa temperatura powietrza na zewnątrz -25°C;

Główne scenariusze zastosowań

Miejskie sieci elektroenergetyczne:Nadaje się do kompaktowych podstacji na obszarach mieszkalnych, obszarach komercyjnych i parkach przemysłowych, spełniając zapotrzebowanie na energię o dużej gęstości.

Projekty nowej energii:Transformatory olejowe zanurzone w podstacji kompaktowej S11 są szeroko stosowane na etapach zwiększania lub dystrybucji systemów wytwarzania energii fotowoltaicznej i wiatrowej, są w stanie wytrzymać trudne warunki zewnętrzne.

Budowa infrastruktury:Nadaje się do lokalizacji o wysokich wymaganiach dotyczących niezawodności zasilania, takich jak lotniska, metro, szpitale i centra danych.

Zasilanie tymczasowe i awaryjne:Zwarta konstrukcja, łatwa w transporcie, odpowiednia do tymczasowych podstacji lub scenariuszy napraw awaryjnych.

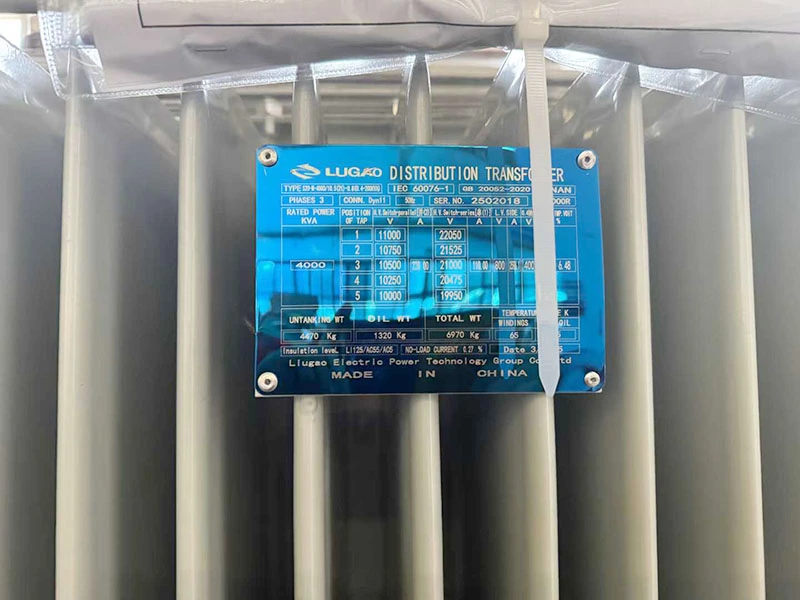

Parametr produktu (specyfikacja)

Porównanie transformatora S11 i S13

Wybór odpowiedniego transformatora dystrybucyjnego zależy od celów projektu w zakresie efektywności energetycznej, budżetu i długoterminowych kosztów operacyjnych. Transformatory zanurzone w oleju S11 i S13 są szeroko stosowane w systemach dystrybucji energii, ale są zaprojektowane z myślą o różnych priorytetach wydajności.

Szczegóły produkcji

Materiał podstawowy i proces

Rdzeń transformatora elektrycznego zanurzonego w oleju w podstacji kompaktowej S11 jest zbudowany przy użyciu stali krzemowej o wysokiej przepuszczalności, walcowanej na zimno. Laminacje rdzenia są precyzyjnie przycinane i automatycznie układane w stosy, aby zapewnić szczelne połączenia i jednolite ścieżki magnetyczne, zasadniczo minimalizując prąd jałowy i straty błądzące.

Struktura kręta

Zarówno uzwojenia wysokiego, jak i niskiego napięcia wykorzystują przewodniki z miedzi beztlenowej, zapewniające wysoką przewodność elektryczną i niskie straty rezystancyjne. Co więcej, uzwojenia niskiego napięcia mają konfigurację uzwojenia foliowego z jednolitą izolacją międzywarstwową, co znacznie zwiększa odporność na zwarcia.

System izolacji

Aby zapewnić doskonałą wytrzymałość dielektryczną i stabilność chemiczną, stosuje się wysokiej jakości mineralny olej izolacyjny lub opcjonalnie przyjazny dla środowiska płyn izolacyjny o wysokiej temperaturze zapłonu. System izolacji papierowo-olejowej poddawany jest rygorystycznym procesom suszenia próżniowego i napełniania olejem, aby zapewnić, że nie pozostaną żadne resztkowe pęcherzyki powietrza, osiągając napięcie początkowe wyładowania niezupełnego znacznie powyżej wymagań standardowych, zapewniając w ten sposób długoterminową niezawodność działania.

Szczegóły projektu konstrukcyjnego

Zbiornik i konstrukcja uszczelniająca

Zbiornik zawiera panel falisty lub zintegrowaną chłodnicę typu żebrowego, która spełnia wymagania dotyczące chłodzenia, zapewniając jednocześnie elastyczną elastyczność, aby automatycznie dostosowywać się do wahań objętości oleju. Całkowicie uszczelniona konstrukcja wyposażona jest w zawór nadmiarowy ciśnienia i wskaźnik poziomu oleju, co zapobiega kontaktowi oleju z powietrzem otoczenia, zapobiegając w ten sposób utlenianiu i wchłanianiu wilgoci oraz wydłużając okresy między wymianami oleju.

Kompaktowa, zintegrowana konstrukcja

Zoptymalizowany pod kątem zastosowań w kompaktowych podstacjach, transformatory elektryczne zanurzone w oleju S11 Compact podstacji umożliwiają wstępnie zainstalowaną integrację z rozdzielnicami wysokiego napięcia i panelami dystrybucyjnymi niskiego napięcia. Wymiary zewnętrzne są precyzyjnie obliczane, aby zminimalizować zajmowaną powierzchnię, spełniając jednocześnie wymagania dotyczące odstępu elektrycznego i odległości izolacji. Uchwyty do podnoszenia, otwory montażowe w podstawie i metody wprowadzania kabli są ujednolicone, aby ułatwić szybką instalację i podłączenie na miejscu.

Konfiguracja ochrony i sterowania

Monitorowanie i ochrona temperatury

W standardzie dostępny jest wskaźnik temperatury oleju i wskaźnik temperatury uzwojenia, umożliwiające monitorowanie temperatury w czasie rzeczywistym i oferujące konfigurowalne styki alarmowe i wyłączające. W przypadku transformatorów o dużej mocy opcjonalny światłowodowy system pomiaru temperatury umożliwia precyzyjne monitorowanie temperatur gorących punktów uzwojenia, zapewniając wsparcie danych dla dynamicznego zarządzania obciążeniem.

Ochrona ciśnienia i poziomu oleju

Zainstalowany jest ciśnieniowy zawór bezpieczeństwa, który automatycznie uwalnia ciśnienie w przypadku nieprawidłowego ciśnienia wewnętrznego w zbiorniku, zapobiegając deformacji lub pęknięciu. Wskaźnik poziomu oleju posiada funkcję alarmu niskiego poziomu oleju, umożliwiającą szybką interwencję konserwacyjną lub wykrycie wycieku.

Zapewnienie jakości i testowania

Każdy transformator przechodzi przed dostawą kompleksowe badania typu i badania rutynowe, w tym badania utraty obciążenia i utraty obciążenia, badania impedancji zwarciowej, badania wytrzymywania indukowanego przepięcia, badania wyładowań niezupełnych i badania udaru piorunowego. Wszystkie kluczowe wskaźniki wydajności przekraczają wymagania zarówno norm krajowych, jak i specyfikacji IEC, zapewniając długoterminową stabilną pracę w złożonych warunkach terenowych.

Dlaczego warto wybrać Lugao Power?

Dzięki zaawansowanym możliwościom produkcyjnym i rygorystycznemu systemowi zarządzania jakością Lugao Power dostarcza klientom na całym świecie niezawodne rozwiązania w zakresie sprzętu do dystrybucji energii.

Wyspecjalizowany producent— Lugao ma ponad 10-letnie doświadczenie w sektorze urządzeń do przesyłu i dystrybucji energii, specjalizując się w projektowaniu i produkcji transformatorów zanurzonych w oleju,transformatory suche, podstacje prefabrykowane oraz rozdzielnice średniego i wysokiego napięcia.

Ścisła kontrola jakości— Każdy transformator zanurzony w oleju serii S11 przechodzi kompleksowe rutynowe testy przed opuszczeniem fabryki, w tym testy bez obciążenia i straty obciążenia, testy rezystancji izolacji, pomiary rezystancji uzwojeń, testy napięcia dielektrycznego wytrzymywanego i kontrole odbiorcze fabryczne, aby zapewnić niezawodność podczas pracy na miejscu.

Indywidualne rozwiązania inżynieryjne— Oferujemy usługi dostosowywania napięć znamionowych, wydajności, grup połączeń, metod chłodzenia, projektów obudów i konfiguracji instalacji, aby sprostać potrzebom różnych sektorów, w tym przedsiębiorstw użyteczności publicznej, przemysłu, energii odnawialnej i projektów infrastrukturalnych.

Energooszczędna konstrukcja— Nasze transformatory są produkowane przy użyciu wysokiej jakości walcowanych na zimno blach ze stali krzemowej o ziarnie zorientowanym i uzwojeń miedzianych o wysokiej przewodności, zaprojektowanych w celu zmniejszenia zużycia energii, poprawy wydajności operacyjnej i obniżenia całkowitego kosztu posiadania w całym cyklu życia.

Zgodność z międzynarodowymi standardami—— Nasze produkty są wytwarzane w ramach systemu zarządzania jakością posiadającego certyfikat ISO i są zgodne z normami IEC, GB i innymi odpowiednimi normami międzynarodowymi. Raporty z testów typu i dokumentacja techniczna są dostępne na żądanie.

Niezawodne dostawy globalne—— Wspierany przez doświadczony zespół inżynierów i eksporterów, Lugao zapewnia klientom na całym świecie doradztwo techniczne, szybkie wyceny, elastyczne usługi OEM/ODM, bezpieczne opakowania i responsywne wsparcie posprzedażne.

Obsługa posprzedażna produktu

1. Po zainstalowaniu i uruchomieniu transformatora na miejscu gwarantuje się, że jest on szczelny, a farba nie łuszczy się ani nie blaknie. Udzielona jest 5-letnia gwarancja; wszelkie problemy z jakością występujące w trakcie normalnego użytkowania w okresie gwarancyjnym będą objęte gwarancją.

2. Wszystkie transformatory olejowe podstacji kompaktowych S11 objęte są dożywotnią usługą serwisową, zapewniającą kompletność akcesoriów produktu.

3. Żywotność wynosi nie mniej niż 30 lat.

4. W przypadku awarii sprzętu dostawca odpowie w ciągu godziny od otrzymania powiadomienia od kupującego, a personel techniczny wyśle ​​na miejsce w ciągu 24 godzin na terenie kraju.

Zaangażowanie w służbę

1. Kompaktowy transformator olejowy podstacji elektrycznej S11 jest produkowany w ścisłej zgodności z wymaganiami Systemu Zarządzania Jakością ISO 9001-2008, zapewniając, że produkt spełnia w 100% standardy jakości przed opuszczeniem fabryki.

2. Nasza firma zapewnia kompleksową obsługę przedsprzedażną, sprzedażową i posprzedażną, aby zapewnić satysfakcję klienta.

2. Nasza firma udziela 60-miesięcznej gwarancji. W przypadku jakichkolwiek problemów z jakością bezpłatnie naprawimy lub wymienimy produkt, zapewniając 100% satysfakcji klienta.

Projektowanie i testowanie transformatorów powinno być zgodne z następującymi normami:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatory mocy》

GB/T6451-2015 „Specyfikacja i wymagania techniczne dla transformatorów mocy zanurzonych w oleju”

JB/T3837-2010 《Metoda zestawiania oznaczeń typów produktów transformatorowych》

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB10237-88 „Poziomy izolacji i testy dielektryczne transformatorów mocy — odstępy powietrzne w izolacji zewnętrznej”

GB7595-87 《Norma jakości dla oleju transformatorowego w eksploatacji》

GB7328-87 《Pomiar poziomu dźwięku w transformatorach》

GB7534-87 „Pomiar wyładowań niezupełnych”

GB/T15164-94 „Przewodnik dotyczący ładowania transformatorów mocy zanurzonych w oleju”

DL/T586-95 „Przewodnik techniczny dotyczący nadzoru nad produkcją użytkowników sprzętu elektroenergetycznego”

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB2536-1990 „Olej transformatorowy”

JB/T56011-92 《Klasyfikacja jakości produktu dla transformatorów mocy zanurzonych w oleju》

ZBK41005-89 《Poziom dźwięku transformatorów 6-220KV》
