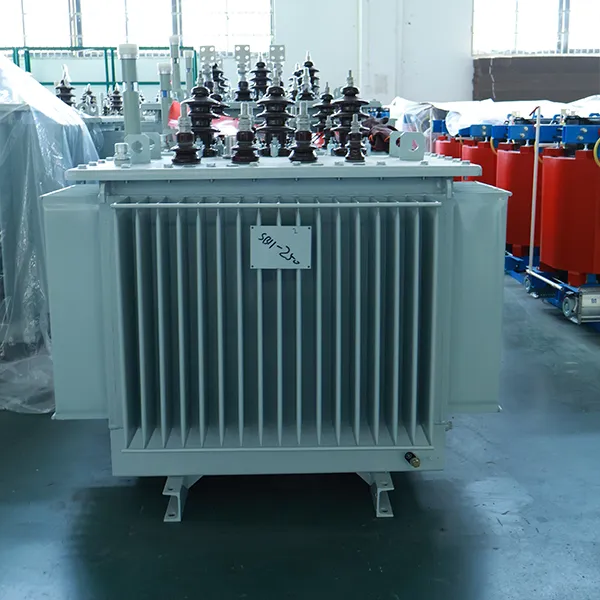

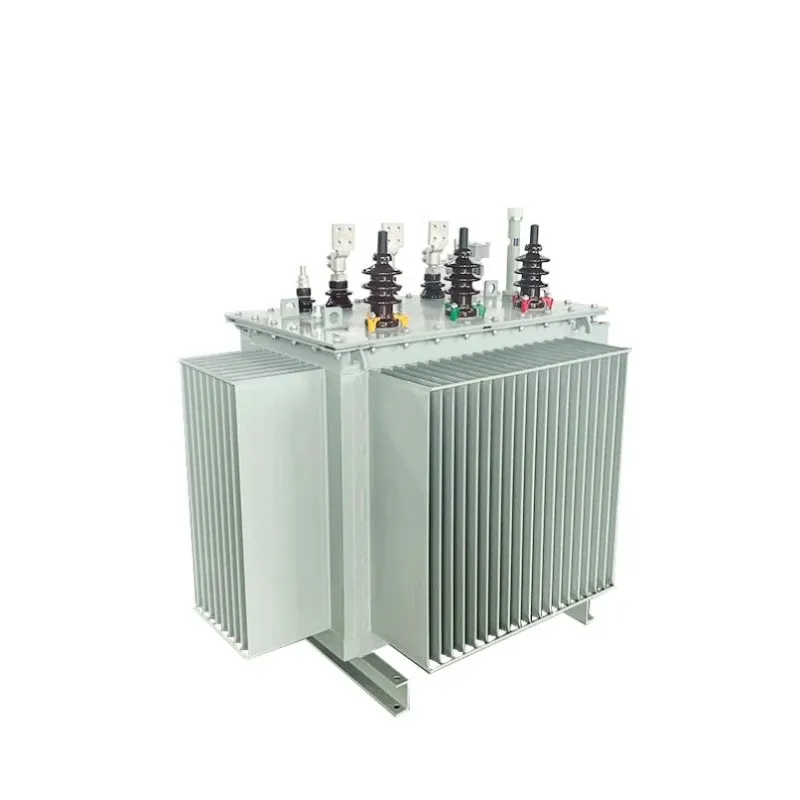

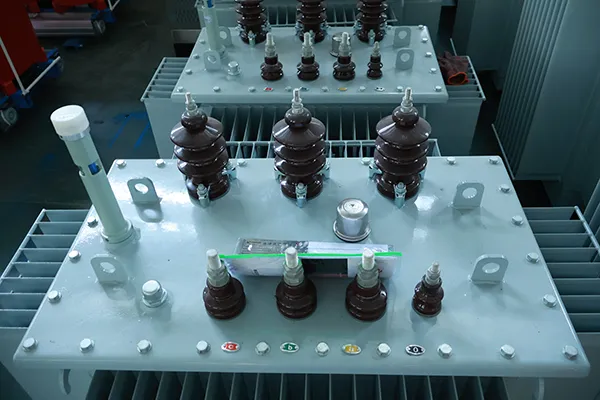

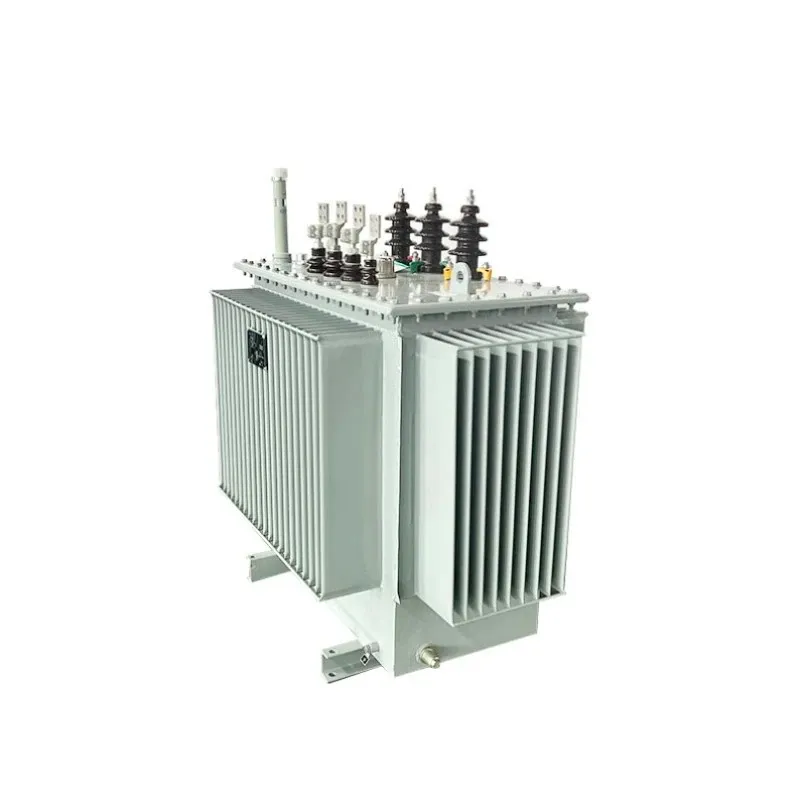

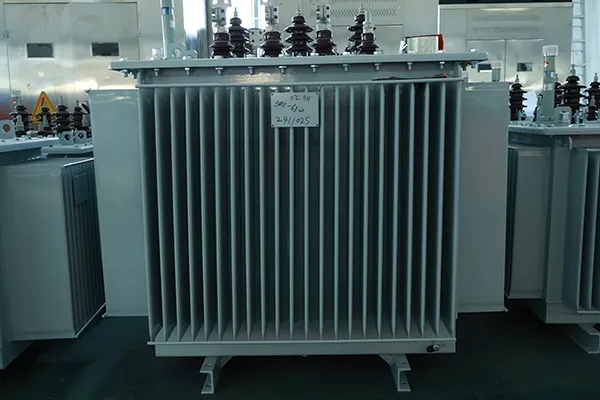

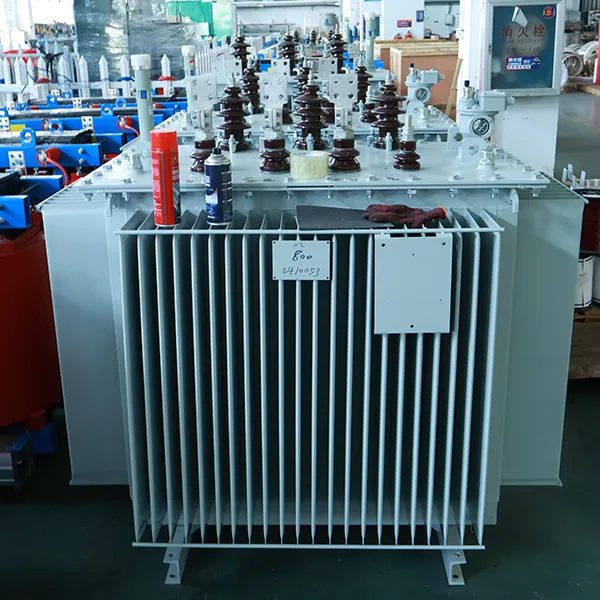

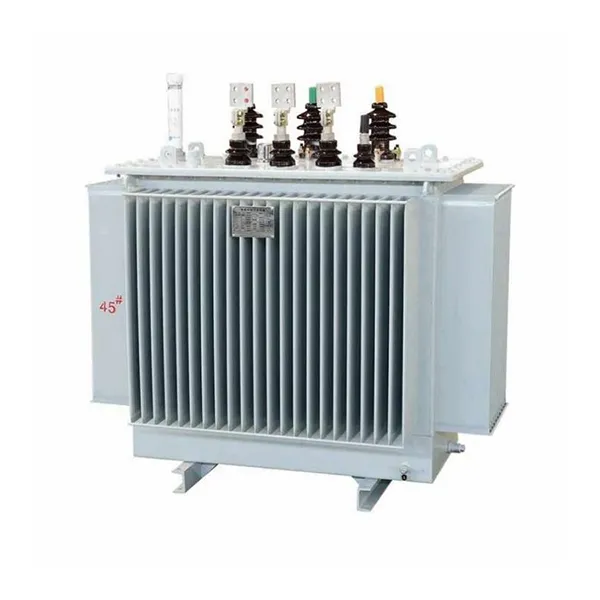

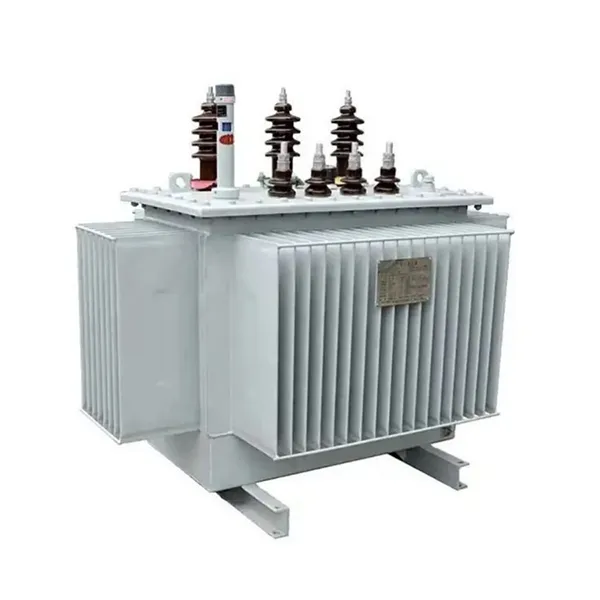

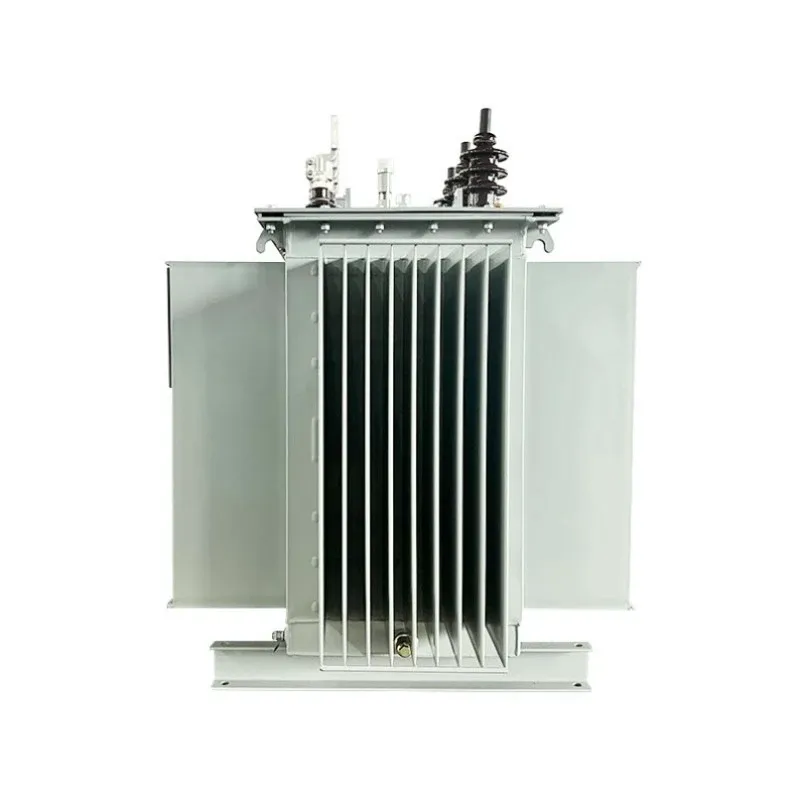

Transformator elektryczny chłodzony olejem wysokiej częstotliwości

Transformator elektryczny chłodzony olejem wysokiej częstotliwości firmy Lugao Power został specjalnie zaprojektowany do pracy w zakresie częstotliwości od 1 kHz do 20 kHz, co jest krytycznym wymogiem dla nowoczesnych falowników PWM, urządzeń do ogrzewania indukcyjnego i stacji ładowania pojazdów elektrycznych. W przeciwieństwie do standardowych transformatorów 50/60 Hz, które charakteryzują się nadmiernymi stratami w rdzeniu przy wyższych częstotliwościach, w naszych jednostkach zastosowano zaawansowane rdzenie ze stopu amorficznego lub stali krzemowej o ziarnie zorientowanym w połączeniu ze specjalistycznym systemem chłodzenia zanurzonym w oleju.

Konstrukcja ta skutecznie radzi sobie z „efektem naskórkowania” i stratami związanymi z efektem zbliżeniowym, powszechnymi w przypadku pracy z wysoką częstotliwością. Olej działa nie tylko jako doskonały izolator dielektryczny, zapewniający odporność na wysokie napięcie, ale także skutecznie odprowadza ciepło z rdzenia i uzwojeń. Rezultatem są kompaktowe wymiary, wyższy stosunek mocy do masy i wyjątkowa niezawodność w trudnych warunkach środowiskowych.

Parametry produktu (specyfikacja)

Nasz zespół techniczny może dostosować produkt do Twoich konkretnych wymagań. Poniżej znajdują się standardowe zakresy transformatorów elektrycznych chłodzonych olejem wysokiej częstotliwości:

Funkcje produktu i zastosowanie (format pytań i odpowiedzi)

P: Dlaczego w zastosowaniach wymagających wysokiej częstotliwości wybrać chłodzenie olejem zamiast chłodzenia powietrzem?

Odp.: Praca z wysoką częstotliwością powoduje powstanie „efektu skóry”, w którym prąd przepływa po powierzchni przewodnika, generując miejscowo intensywne ciepło. Chłodzenie powietrzem jest często niewystarczające w przypadku konstrukcji kompaktowych. Nasze rozwiązanie chłodzone olejem otacza uzwojenia płynem o wysokiej dielektrycznej, który odprowadza ciepło 10 razy wydajniej niż powietrze. Zapobiega to powstawaniu gorących punktów, wydłuża żywotność izolacji i umożliwia transformatorowi elektrycznemu chłodzonemu olejem wysokiej częstotliwości utrzymanie 100% pracy w cyklu pracy nawet w temperaturze otoczenia 50°C.

P: W jaki sposób Lugao Power rozwiązuje problem „pasożytniczej pojemności” przy wysokich częstotliwościach?

Odp.: To krytyczny punkt bólu. Wysoka częstotliwość zwiększa pojemność pasożytniczą, co prowadzi do zakłóceń EMI i awarii sterownika. W Lugao Power Co., Ltd. stosujemy specjalistyczną technikę uzwojenia przeplatanego w połączeniu z barierą izolacyjną DMD (Dacron Mylar Dacron) specyficzną dla zanurzenia w oleju. Zmniejsza to pojemność pasożytniczą o około 30% w porównaniu ze standardowymi konstrukcjami z uzwojeniem warstwowym, zapewniając czyste przebiegi przełączające.

P: W jakich branżach stosowany jest ten konkretny model wysokiej częstotliwości chłodzony olejem?

Odp.: Transformator elektryczny chłodzony olejem wysokiej częstotliwości doskonale sprawdza się w trudnych warunkach.

1. Energia odnawialna: konwertery wiatrowe i falowniki fotowoltaiczne (izolacja sieci).

2. Morskie i głębinowe: pojazdy ROV i zasilanie pokładowe (w miejscach, gdzie mgła solna i wibracje są stałe).

3. Ładowanie pojazdów elektrycznych: szybkie ładowarki zewnętrzne dużej mocy wymagające niewielkich rozmiarów.

4. Kolej: Pomocnicze źródła zasilania pociągów dużych prędkości.

P: Jaki jest harmonogram konserwacji oleju?

O: Minimalne. W przeciwieństwie do standardowych transformatorów mocy, które powodują degradację oleju w wyniku wyładowania łukowego, nasze jednostki wysokiej częstotliwości działają przy niższym strumieniu w stanie ustalonym. Zalecamy coroczny test wytrzymałości dielektrycznej, ale olej zazwyczaj wystarcza na ponad 10 lat ze względu na szczelną, beztlenową konstrukcję.

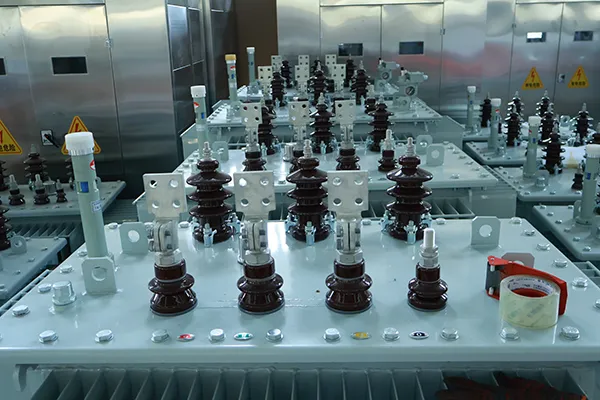

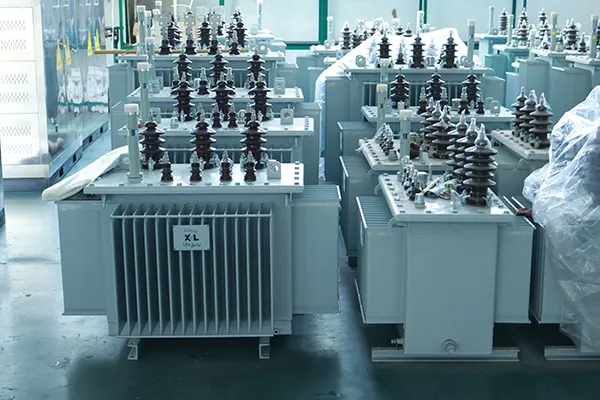

Szczegóły produkcji i zapewnienie jakości

Produkcja rdzeni

Wykorzystujemy szybkie linie do cięcia wzdłużnego ZDKH-75, aby zapewnić, że zadziory na stali krzemowej będą < 0,02 mm. W przypadku transformatora elektrycznego chłodzonego olejem wysokiej częstotliwości ta precyzja jest niezbędna, aby zmniejszyć straty prądu wirowego przy dużych prędkościach przełączania.

Nawijanie i montaż

Uzwojenia produkowane są na maszynach sterowanych CNC, co zapewnia precyzyjne naprężenie. Po nawinięciu każda jednostka przed wprowadzeniem oleju przechodzi proces impregnacji próżniowej (VPI). Usuwa to całą wilgoć z izolacji celulozowej, zapobiegając odgazowaniu wodoru podczas pracy.

Przewaga porównawcza „Lugao”.

Dlaczego warto wybrać Lugao Power Co., Ltd.?

Nie jesteśmy tylko fabryką; jesteśmy dostawcą rozwiązań. Chociaż wielu dostawców oferuje jednostki „wysokiego napięcia” lub „typu suchego”, niewielu opanowało fizykę konstrukcji transformatora elektrycznego chłodzonego olejem o wysokiej częstotliwości. Wykonujemy pełne raporty z badań typu, w tym z badań zwarciowych i cieplnych. Nasz zespół logistyczny zapewnia profesjonalne opakowanie (drewno z certyfikatem ISO 6583 + amortyzatory) dla globalnego transportu morskiego/lotniczego.

Często zadawane pytania dotyczące zamówień klientów

P1: Czy można dostosować impedancję tak, aby pasowała do mojego obwodu przełączającego IGBT?

O: Tak. Precyzyjnie regulujemy indukcyjność rozproszenia. Wystarczy podać częstotliwość przełączania (np. 16 kHz) i topologię (pełny mostek/LLC), a my zaprojektujemy odpowiedni transformator elektryczny chłodzony olejem wysokiej częstotliwości.

P2: Jakie jest MOQ?

O: Jeden kawałek. Wspieramy rozwój prototypów i projekty pilotażowe małych serii przed masową produkcją.

P3: Jak zapobiec wyciekom oleju podczas transportu?

Odp.: Wysyłamy jednostki „suche” (z oddzielnym olejem) lub „napełnione” w zależności od preferencji. Jeśli zbiornik jest napełniony, zwiększamy ciśnienie w zbiorniku suchym powietrzem do 0,03 MPa przez 12 godzin, aby przed wysyłką sprawdzić zerowy spadek ciśnienia.

P4: Czy dostarczacie próbki do testów?

O: Absolutnie. Zachęcamy klientów do testowania naszych wskaźników wydajności w porównaniu z obecnymi dostawcami. Jesteśmy pewni, że transformator elektryczny chłodzony olejem wysokiej częstotliwości będzie przewyższał standardowe jednostki w testach termowizyjnych.

Projektowanie i testowanie transformatorów powinno być zgodne z następującymi normami:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatory mocy》

GB/T6451-2015 „Specyfikacja i wymagania techniczne dla transformatorów mocy zanurzonych w oleju”

JB/T3837-2010 《Metoda zestawiania oznaczeń typów produktów transformatorowych》

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB10237-88 „Poziomy izolacji i testy dielektryczne transformatorów mocy — odstępy powietrzne w izolacji zewnętrznej”

GB7595-87 《Norma jakości dla oleju transformatorowego w eksploatacji》

GB7328-87 《Pomiar poziomu dźwięku w transformatorach》

GB7534-87 „Pomiar wyładowań niezupełnych”

GB/T15164-94 „Przewodnik dotyczący ładowania transformatorów mocy zanurzonych w oleju”

DL/T586-95 „Przewodnik techniczny dotyczący nadzoru nad produkcją użytkowników sprzętu elektroenergetycznego”

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB2536-1990 „Olej transformatorowy”

JB/T56011-92 《Klasyfikacja jakości produktu dla transformatorów mocy zanurzonych w oleju》

ZBK41005-89 《Poziom dźwięku transformatorów 6-220KV》
