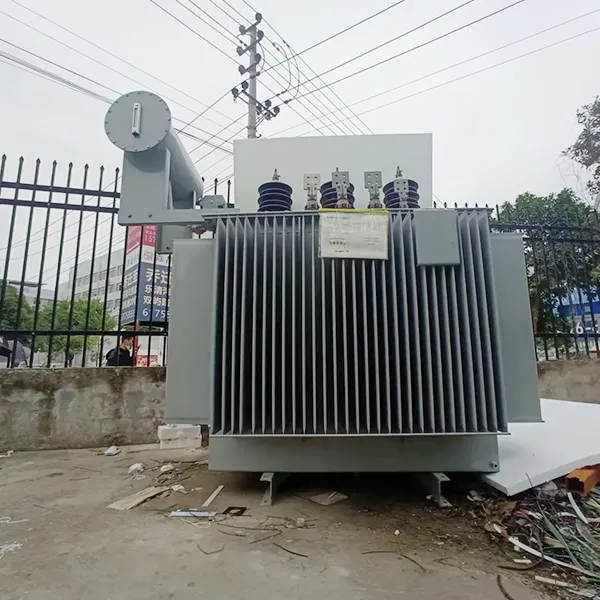

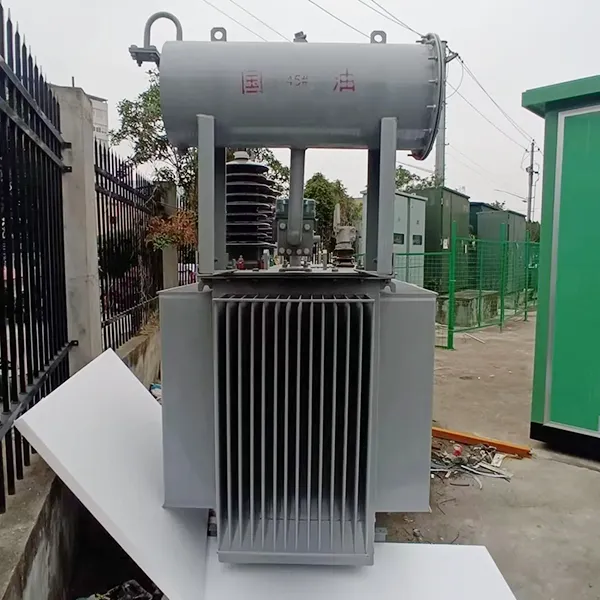

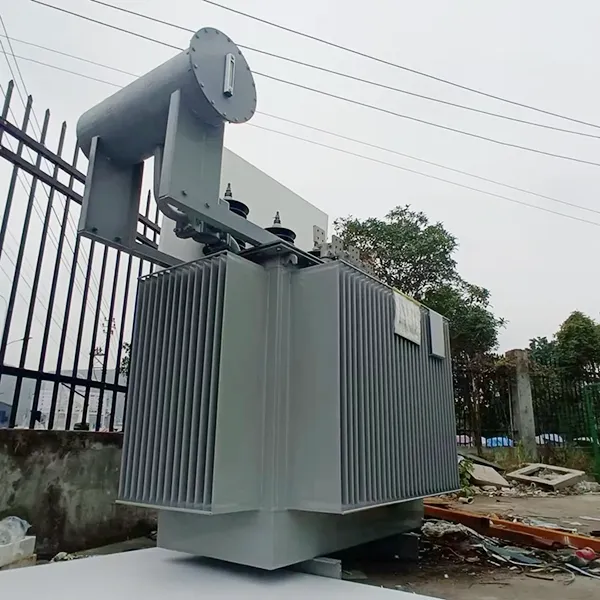

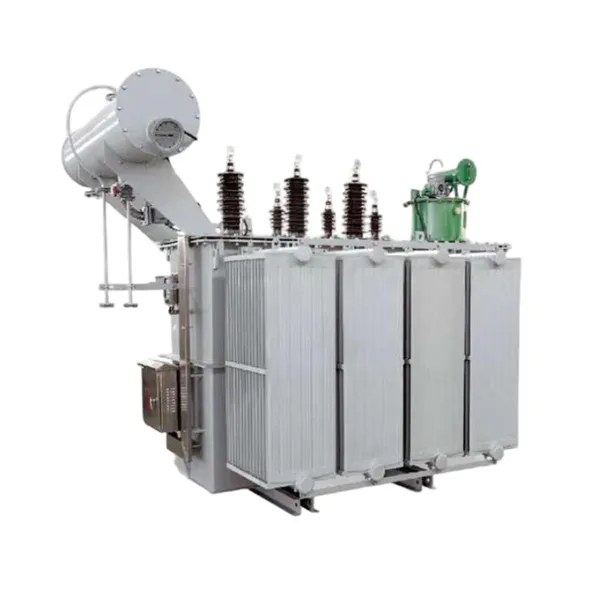

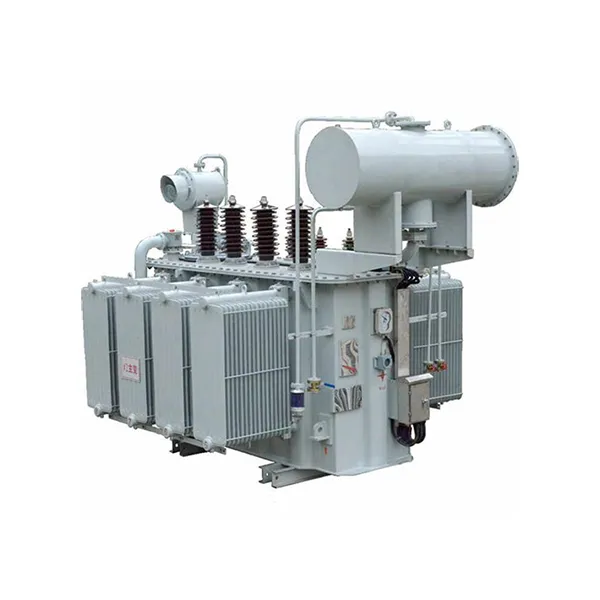

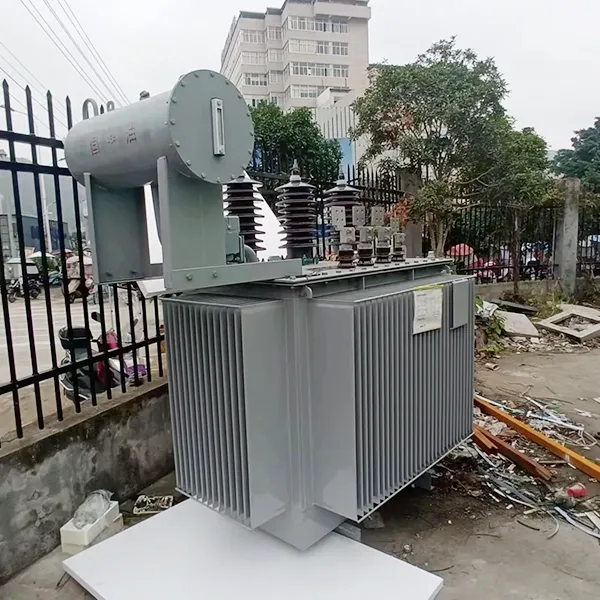

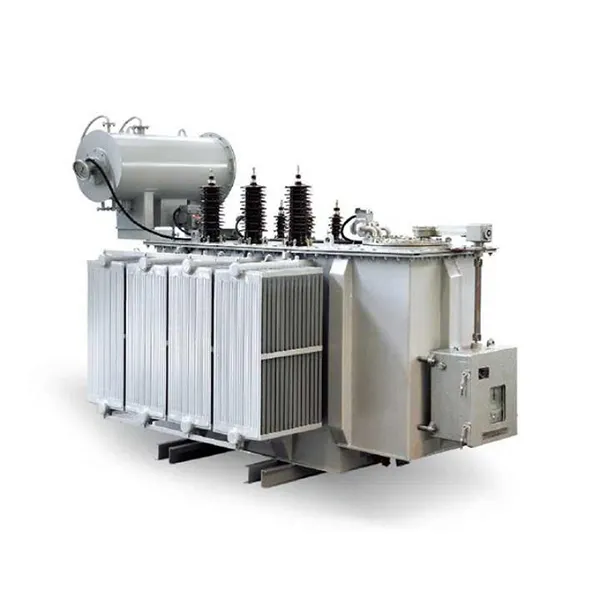

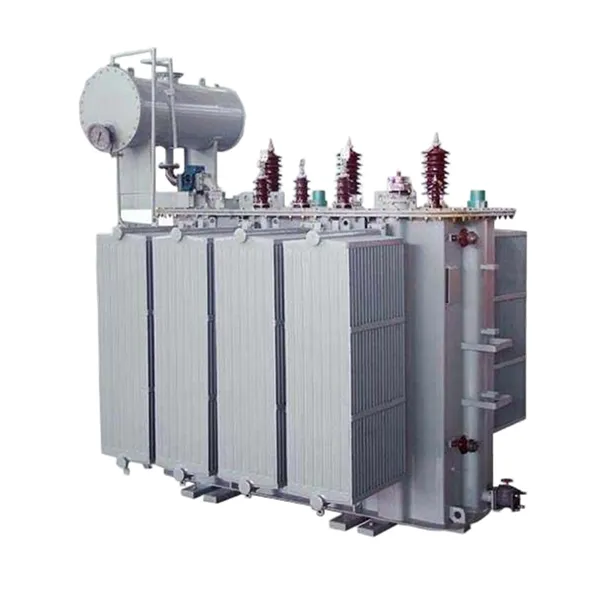

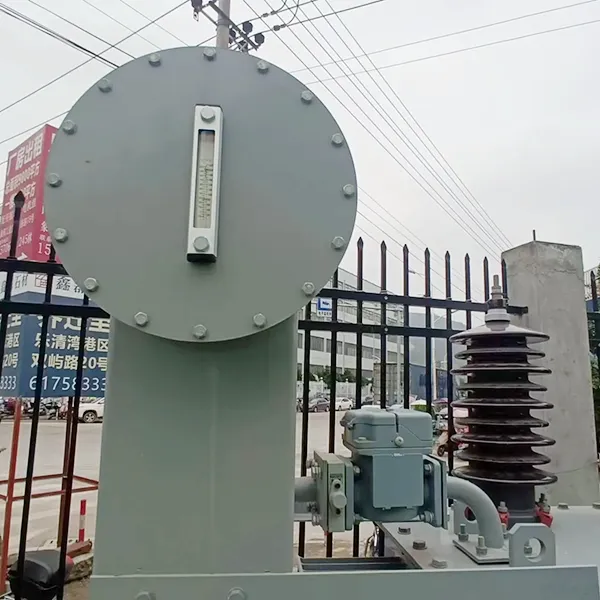

Zwiększony trójfazowy transformator elektryczny średniego napięcia

Nasz trójfazowy transformator elektryczny średniego napięcia przeznaczony jest do przetwarzania mocy niskiego napięcia (np. 0,4 kV) na napięcie wyjściowe średniego napięcia (np. 11 kV, 22 kV lub 33 kV), umożliwiając wydajną transmisję na duże odległości lub integrację z sieciami dystrybucyjnymi. Produkt ten jest niezbędny w projektach związanych z energią odnawialną, obiektach przemysłowych i elektrowniach wymagających niezawodnego podniesienia napięcia.

Transformator posiada rdzeń ze stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności i uzwojenia z miedzi beztlenowej, co zapewnia minimalne straty i wysoką stabilność termiczną. Theukład chłodzenia zanurzony w olejuzapewnia doskonałe odprowadzanie ciepła, a w pełni uszczelniona konstrukcja chroni przed zanieczyszczeniami środowiska, zmniejszając potrzeby konserwacyjne i wydłużając żywotność.

Parametr produktu (specyfikacja)

Typowe specyfikacje trójfazowego transformatora olejowego Step Up (0,4 kV / 11 kV)

Wyposażenie standardowe obejmuje

1. Wskaźnik poziomu oleju z alarmem niskiego poziomu

2. Zawór nadmiarowy ciśnienia

3. Termometr tarczowy ze stykami alarmowymi

4. Opcjonalny przekaźnik gazowy do wykrywania usterek

Cecha produktu i zastosowanie

Cechy

trójfazowe transformatory elektryczne średniego napięcia spełniają lub przekraczają międzynarodowe standardy - zgodne z normami IEC 60076, ANSI C57.12, GB1094 i SANS 780, zapewniając globalne zastosowanie i niezawodność.

Całkowicie uszczelniona konstrukcja zbiornika z tektury falistej — eliminuje potrzebę stosowania konserwatora, zapobiega utlenianiu oleju i wnikaniu wilgoci, umożliwiając bezobsługową pracę przez dłuższy czas.

Wysoka odporność na przeciążenia i stabilność termiczna - Układ chłodzenia zanurzony w oleju zapewnia stabilną pracę nawet w warunkach stałego dużego obciążenia lub przy wahaniach napięć wejściowych.

Niski poziom hałasu — zoptymalizowana struktura złącza rdzenia i konstrukcja tłumiąca wibracje redukują hałas podczas pracy, odpowiednie do środowisk mieszkalnych lub wrażliwych na hałas.

Kompaktowa konstrukcja zapewniająca elastyczną instalację — modułowa konstrukcja pozwala na montaż na słupie, na płycie lub na podstacji, dostosowując się do miejsc o ograniczonej przestrzeni lub na zewnątrz.

Solidna odporność na zwarcia - Foliowe uzwojenia niskiego napięcia i sztywne konstrukcje wsporcze cewek zapewniają integralność mechaniczną w warunkach nagłych usterek.

Łatwa instalacja i niskie koszty utrzymania — standardowe uchwyty do podnoszenia, otwory montażowe w podstawie i opcje wprowadzania kabli upraszczają instalację na miejscu; w pełni uszczelniona konstrukcja minimalizuje rutynową konserwację.

Długa żywotność z dożywotnim wsparciem — Zaprojektowany na co najmniej 30-letni okres użytkowania, wsparty dożywotnią pomocą techniczną i dostępnością części zamiennych.

Wiele zakresów zaczepów do regulacji napięcia — zapewnia opcje gwintowania ±5%, ±2×2,5%, umożliwiając precyzyjną regulację napięcia w celu dostosowania do zmian sieci lub obciążenia.

Opcje przyjaznego dla środowiska płynu izolacyjnego — dostępne z estrem naturalnym (olejem roślinnym) lub płynami izolacyjnymi o wysokiej temperaturze zapłonu do zastosowań świadomych ekologicznie.

Pytania i odpowiedzi: Kluczowe spostrzeżenia dotyczące transformatora Step Up

P: Co to jest transformator Step Up?

Odp.: Transformator podwyższający zwiększa niskie napięcie wejściowe do wyższego napięcia wyjściowego. Ma mniej zwojów na uzwojeniu pierwotnym i więcej zwojów na uzwojeniu wtórnym. Ten typ transformatora ma kluczowe znaczenie w systemach energii odnawialnej, takich jak farmy słoneczne i elektrownie wiatrowe, gdzie generowana moc niskiego napięcia musi zostać zwiększona w celu przesyłu do sieci.

P: W jaki sposób ten transformator podwyższający poprawia efektywność energetyczną?

Odp.: W naszym transformatorze zastosowano walcowaną na zimno stal krzemową o ziarnie zorientowanym o wysokiej przepuszczalności, z rdzeniem o stopniowanej konstrukcji rdzenia. To znacznie zmniejsza straty histerezy i prądów wirowych, obniżając straty w stanie jałowym i obciążeniowym w porównaniu do konwencjonalnych transformatorów, co bezpośrednio zmniejsza koszty operacyjne.

P: Dlaczego układ chłodzenia w oleju jest ważny w zastosowaniach wymagających zwiększonej wydajności?

Odp.: Olej izolacyjny zapewnia zarówno wytrzymałość dielektryczną, jak i efektywne odprowadzanie ciepła. Przenosi ciepło z rdzenia i uzwojeń na powierzchnię zbiornika, zapewniając stabilną pracę nawet w warunkach ciągłego dużego obciążenia lub wysokiej temperatury, typowych dla zastosowań wymagających zwiększonego obciążenia.

P: Czy ten trójfazowy transformator elektryczny średniego napięcia może być używany na zewnątrz?

O: Tak. W pełni uszczelniona konstrukcja zbiornika z tektury falistej chroni wewnętrzne elementy przed wilgocią, kurzem i środowiskiem korozyjnym, dzięki czemu idealnie nadaje się do instalacji zewnętrznych, takich jak elektrownie słoneczne, farmy wiatrowe i podstacje przemysłowe.

Zalety funkcji

Znacząco obniżone koszty operacyjne: Zoptymalizowany obwód magnetyczny i materiały o niskich stratach zmniejszają straty energii, obniżając koszty energii elektrycznej przez cały okres użytkowania transformatora.

Wysoka niezawodność operacyjna: Zaawansowana konstrukcja odporna na zwarcia i ulepszone systemy izolacji zapewniają stabilną pracę nawet w przypadku wahań sieci lub usterek.

Niskie wymagania konserwacyjne: Całkowicie uszczelniona konstrukcja eliminuje potrzebę wymiany oleju i zmniejsza częstotliwość przeglądów, minimalizując przestoje i koszty konserwacji.

Kompaktowa i elastyczna konstrukcja: modułowa konstrukcja umożliwia elastyczną instalację w środowiskach o ograniczonej przestrzeni, podczas gdy standardowe interfejsy ułatwiają integrację z rozdzielnicą i systemami sterowania.

Produkty dostosowują się do środowiska

Scenariusze zastosowań

Systemy energii odnawialnej: idealne dla farm fotowoltaicznych i elektrowni wiatrowych, umożliwiające zwiększenie generowanej mocy niskiego napięcia do poziomu średniego napięcia w celu podłączenia do sieci.

Obiekty przemysłowe: stosowane w zakładach produkcyjnych i przemyśle ciężkim, gdzie w celu dystrybucji należy podnieść napięcie zasilania niskiego napięcia z generatorów lub falowników.

Projekty infrastrukturalne: Odpowiednie dla lotnisk, kolei i centrów danych wymagających niezawodnego podniesienia napięcia dla systemów zasilania rezerwowego lub głównego.

Elektrownie: Stosowane w małych elektrowniach, gdzie należy zwiększyć napięcie w celu transmisji na duże odległości.

Szczegóły produkcji

Materiał podstawowy i proces

Rdzeń transformatora podwyższającego jest wykonany z walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, ze schodkowym złączem zakładkowym. Rdzeń jest precyzyjnie cięty i automatycznie układany w stosy, aby zapewnić równomierny rozkład strumienia magnetycznego, minimalizując straty bez obciążenia i prąd magnesowania.

Struktura kręta

Zarówno uzwojenia wysokiego, jak i niskiego napięcia nawinięte są przewodnikami z miedzi beztlenowej. Uzwojenia niskiego napięcia wykorzystują folię lub strukturę spiralną z podłużnymi kanałami olejowymi, co zwiększa wytrzymałość mechaniczną i odporność na zwarcia.

Izolacja i system chłodzenia

Stosowany jest wysokiej jakości olej mineralny lub przyjazny dla środowiska płyn izolacyjny o wysokiej temperaturze zapłonu. System izolacji papierowo-olejowej poddawany jest procesom suszenia próżniowego i napełniania olejem w celu wyeliminowania wilgoci i powietrza, zapewniając wysoką wytrzymałość dielektryczną i długoterminową niezawodność.

Zbiornik i uszczelnienie

Konstrukcja zbiornika z tektury falistej zapewnia kompensację rozszerzalności cieplnej bez konieczności stosowania konserwatora. W pełni uszczelniona konstrukcja zapobiega utlenianiu oleju i wnikaniu wilgoci, zmniejszając częstotliwość konserwacji i wydłużając żywotność oleju.

Pytania i odpowiedzi: Produkcja i zapewnienie jakości

P: Jak zapewnić zwiększoną odporność na zwarcia trójfazowego transformatora zanurzonego w oleju?

Odp.: Nasze transformatory poddawane są testom zwarciowym w uznanych na szczeblu krajowym laboratoriach. Połączenie uzwojeń foliowych, sztywnych wsporników cewek i samoblokujących elementów złącznych zapewnia, że ​​konstrukcja pozostanie nienaruszona w przypadku nagłych uszkodzeń.

P: Jakie standardy jakości przestrzegasz?

Odp.: Wszystkie produkty są projektowane, produkowane i testowane zgodnie z normami IEC 60076, GB1094 i ISO 9001:2015. Każde urządzenie przed dostawą przechodzi kompleksowe badania rutynowe i typu.

Projektowanie i testowanie transformatorów powinno być zgodne z następującymi normami:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatory mocy》

GB/T6451-2015 „Specyfikacja i wymagania techniczne dla transformatorów mocy zanurzonych w oleju”

JB/T3837-2010 《Metoda zestawiania oznaczeń typów produktów transformatorowych》

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB10237-88 „Poziomy izolacji i testy dielektryczne transformatorów mocy — odstępy powietrzne w izolacji zewnętrznej”

GB7595-87 《Norma jakości dla oleju transformatorowego w eksploatacji》

GB7328-87 《Pomiar poziomu dźwięku w transformatorach》

GB7534-87 „Pomiar wyładowań niezupełnych”

GB/T15164-94 „Przewodnik dotyczący ładowania transformatorów mocy zanurzonych w oleju”

DL/T586-95 „Przewodnik techniczny dotyczący nadzoru nad produkcją użytkowników sprzętu elektroenergetycznego”

GB/T311.1-3.11-97 《Koordynacja izolacji i techniki testowania wysokiego napięcia dla urządzeń przesyłowych i transformacyjnych wysokiego napięcia》

GB2536-1990 „Olej transformatorowy”

JB/T56011-92 《Klasyfikacja jakości produktu dla transformatorów mocy zanurzonych w oleju》

ZBK41005-89 《Poziom dźwięku transformatorów 6-220KV》
