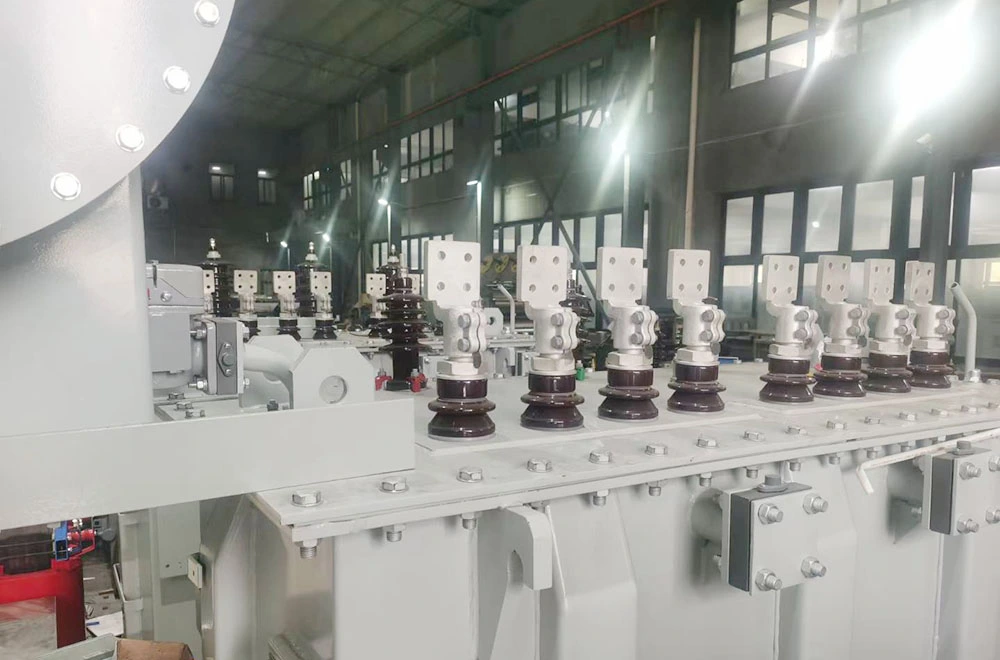

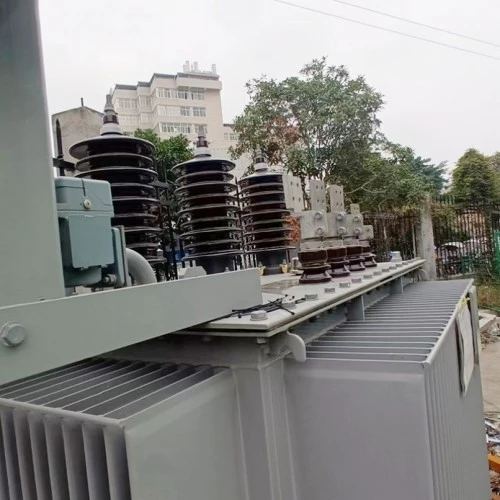

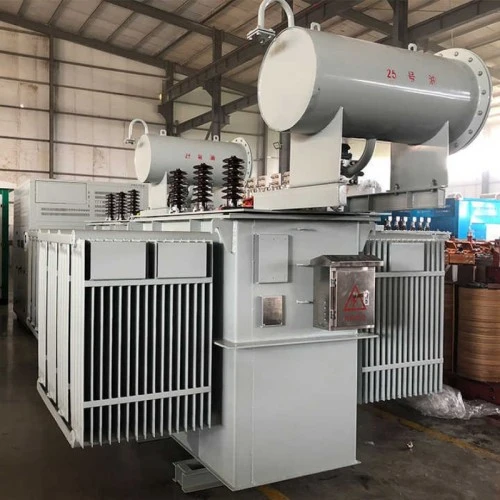

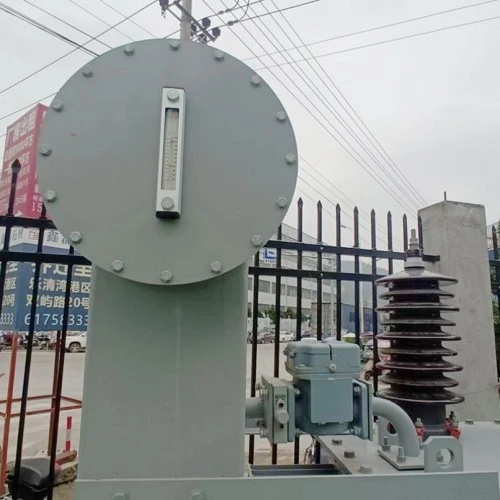

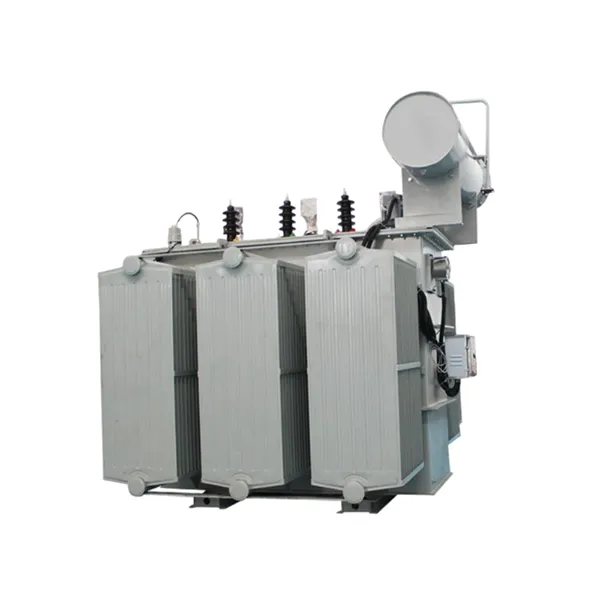

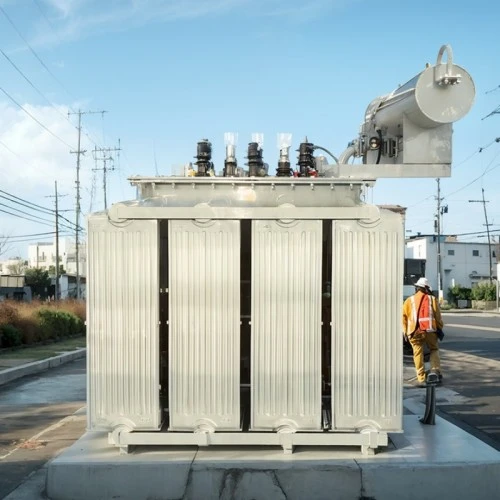

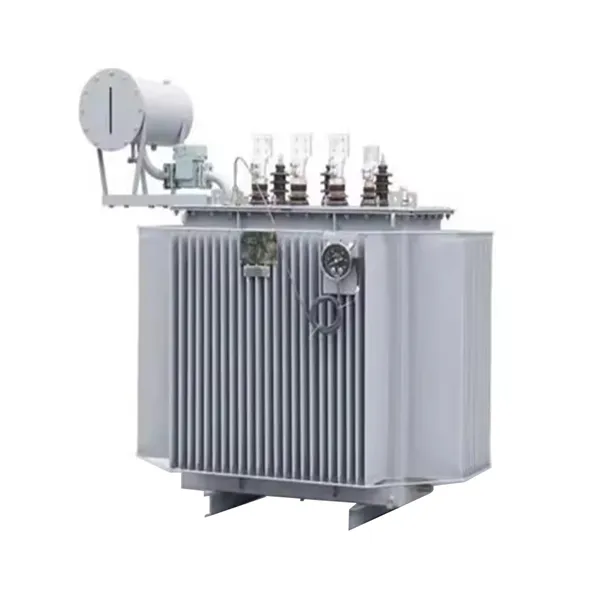

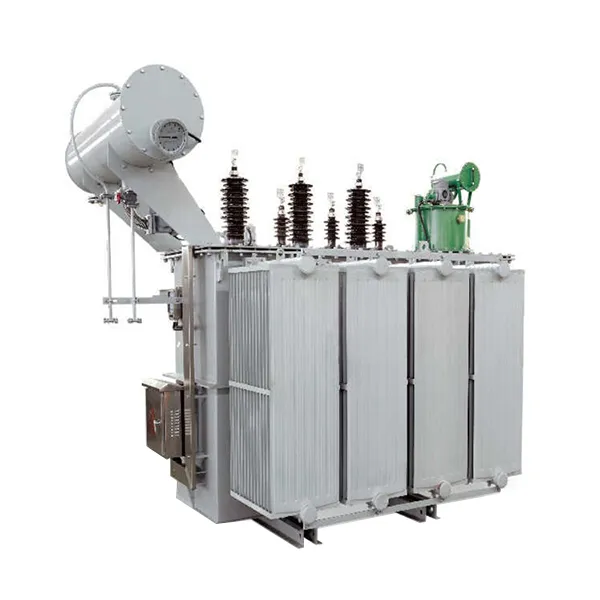

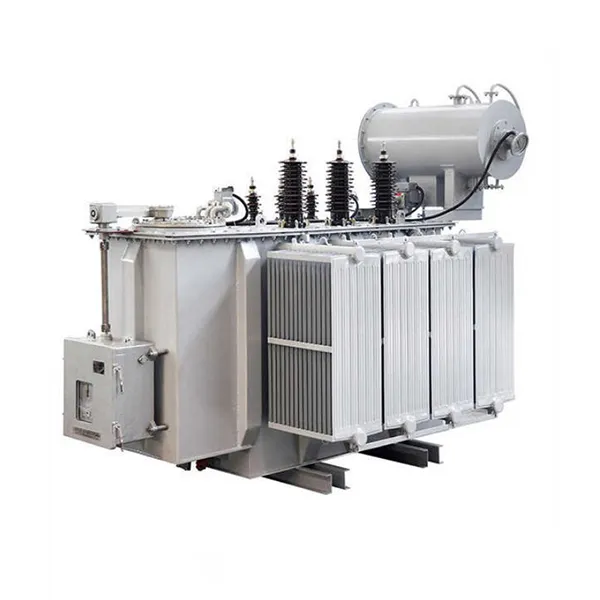

Zewnętrzny transformator wysokiego napięcia zanurzony w oleju o mocy 500 kva

Ten trójfazowy zanurzony w oleju transformator wysokiego napięcia do zastosowań zewnętrznych, o mocy znamionowej 500 kVA, został zaprojektowany do obniżania wysokich napięć, takich jak 10 kV lub 35 kV, do niskich poziomów napięcia, takich jak 0,4 kV, co czyni go idealnym rozwiązaniem dla terminalowych systemów dystrybucyjnych. Transformator posiada rdzeń wykonany z wysokoprzepuszczalnej, walcowanej na zimno stali krzemowej o ziarnie zorientowanym, ze schodkowym złączem zakładkowym, skutecznie redukującym straty histerezy i prądów wirowych. Wartości strat bez obciążenia znacznie przewyższają normy krajowe.

Zarówno uzwojenia wysokiego, jak i niskiego napięcia wykonane są z przewodników z miedzi beztlenowej. Uzwojenie niskiego napięcia ma konfigurację foliową z podłużnymi kanałami olejowymi, co znacznie poprawia wytrzymałość mechaniczną i odporność na zwarcia. Całkowicie uszczelniona konstrukcja zbiornika z tektury falistej zapewnia doskonałe odprowadzanie ciepła, automatycznie kompensując zmiany objętości oleju. Taka konstrukcja zapobiega kontaktowi oleju izolacyjnego z otaczającym powietrzem, eliminując utlenianie oleju i wnikanie wilgoci, wydłużając w ten sposób żywotność.

Transformator zanurzony w oleju obsługuje wiele zakresów zaczepów (±5%, ±2×2,5%), aby uwzględnić wahania napięcia sieciowego. Jego zwarta, solidna konstrukcja pasuje do instalacji zewnętrznych montowanych na słupach, na platformie lub na poziomie gruntu, zapewniając niezawodne działanie w różnych warunkach klimatycznych.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

Wysoka efektywność energetyczna: wykorzystuje stal krzemową o wysokiej przepuszczalności i zoptymalizowaną strukturę rdzenia, redukując straty bez obciążenia o ponad 15% w porównaniu z konwencjonalnymi produktami, zapewniając mierzalne oszczędności energii przez cały okres użytkowania sprzętu.

W pełni uszczelniona konstrukcja: Konstrukcja zbiornika z tektury falistej eliminuje potrzebę stosowania konserwatora, zapobiegając utlenianiu oleju i wchłanianiu wilgoci, umożliwiając bezobsługową pracę.

Doskonała odporność na warunki atmosferyczne: działa niezawodnie w temperaturach otoczenia od -25°C do +40°C i na wysokościach do 1000 metrów. Stopień ochrony IP54 zapewnia odporność na kurz i deszcz.

Wysoka odporność na zwarcia: Uzwojenia są wzmocnione mechanicznie za pomocą solidnego systemu mocowania, które przeszły testy udarności zwarciowej, aby zapewnić bezpieczeństwo podczas usterek sieci.

Elastyczna instalacja: Kompaktowe wymiary umożliwiają montaż na słupie, platformie lub na poziomie gruntu, dostosowując się do ograniczeń terenu miejskiego i wiejskiego.

Główne scenariusze zastosowań

Miejskie sieci dystrybucji energii: odpowiednie dla obszarów mieszkalnych, dzielnic handlowych i parków przemysłowych, gdzie wymagana jest niezawodna dystrybucja terminali.

Obiekty przemysłowe: Zapewnia stabilne zasilanie niskiego napięcia dla zakładów produkcyjnych, linii technologicznych i ciężkich maszyn, z łatwością radząc sobie ze zmiennymi obciążeniami.

Projekty dotyczące energii odnawialnej: Szeroko stosowane w systemach wytwarzania energii fotowoltaicznej i wiatrowej do zastosowań zwiększających lub dystrybucyjnych, z dużą możliwością dostosowania do środowisk zewnętrznych.

Budownictwo infrastrukturalne: stosowane na lotniskach, w metrze, szpitalach i centrach danych, gdzie krytyczna jest wysoka niezawodność zasilania.

Zasilanie tymczasowe i awaryjne: Kompaktowa i przenośna konstrukcja sprawia, że ​​idealnie nadaje się do tymczasowych podstacji lub scenariuszy napraw awaryjnych.

Szczegóły produkcji

Materiał podstawowy i proces produkcyjny

Rdzeń jest wykonany z walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, ze schodkowym złączem zakładkowym pod kątem 45°. Laminacje rdzenia są precyzyjnie przycinane i automatycznie układane w stosy, aby zapewnić szczelne połączenia i jednolite ścieżki magnetyczne. Rdzeń jest bezpiecznie związany półsuchą taśmą szklaną, minimalizującą wibracje i hałas, jednocześnie redukując straty bez obciążenia.

Struktura kręta

Zarówno uzwojenia wysokiego, jak i niskiego napięcia są nawijane przy użyciu przewodników z miedzi beztlenowej, zapewniających wysoką przewodność elektryczną i niskie straty rezystancyjne. Uzwojenie niskiego napięcia ma konfigurację foliową z jednolitą izolacją międzywarstwową i wzdłużnymi kanałami olejowymi, co znacznie zwiększa wytrzymałość mechaniczną i odporność na zwarcia.

Izolacja i system chłodzenia

Wysokiej jakości mineralny olej izolacyjny służy zarówno jako medium dielektryczne, jak i chłodziwo, zapewniając doskonałą stabilność chemiczną i wytrzymałość dielektryczną. System izolacji papierowo-olejowej poddawany jest rygorystycznym procesom suszenia próżniowego i napełniania olejem w celu wyeliminowania wilgoci resztkowej i pęcherzyków powietrza, zapewniając napięcie początkowe wyładowania niezupełnego znacznie powyżej wymagań standardowych.

Zbiornik i konstrukcja uszczelniająca

Zbiornik ma konstrukcję z panelu falistego, która zapewnia zarówno rozpraszanie ciepła, jak i kompensację rozszerzalności cieplnej, eliminując potrzebę stosowania zewnętrznego konserwatora. W pełni uszczelniona konstrukcja zapobiega utlenianiu oleju i wnikaniu wilgoci, zapewniając bezobsługową pracę przez cały okres użytkowania transformatora. Zawór nadmiarowy ciśnienia i wskaźnik poziomu oleju stanowią standardowe wyposażenie zabezpieczające.

Zapewnienie jakości i testowania

Każdy Zewnętrzny transformator wysokiego napięcia zanurzony w oleju przed dostawą przechodzi kompleksowe badania rutynowe i typu, obejmujące pomiary strat jałowych i strat obciążenia, badania impedancji zwarciowej, badania wytrzymywania przepięć indukowanych, badania wyładowań niezupełnych i badania udarów piorunowych. Wszystkie kluczowe wskaźniki wydajności przekraczają wymagania zarówno norm krajowych, jak i specyfikacji IEC, zapewniając długoterminową stabilną pracę w złożonych warunkach terenowych.

Pytania i odpowiedzi: kluczowe spostrzeżenia dotyczące produktu

P1: Co to jest zewnętrzny transformator wysokiego napięcia zanurzony w oleju o mocy 500 kVA i gdzie jest używany?

Odp.: Ten transformator obniża wysokie napięcia, takie jak 10 kV lub 35 kV, do niskich poziomów napięcia, takich jak 0,4 kV, o mocy 500 kVA. Jest szeroko stosowany w miejskich sieciach dystrybucyjnych, parkach przemysłowych, projektach związanych z energią odnawialną i zastosowaniach infrastrukturalnych, gdzie niezbędna jest instalacja na zewnątrz i długoterminowa niezawodność.

P2: Co sprawia, że ​​ten transformator jest energooszczędny?

Odp.: Efektywność energetyczną osiągnięto dzięki zastosowaniu stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności i zoptymalizowanej konstrukcji złącza rdzenia. Cechy te zmniejszają straty bez obciążenia o ponad 15% w porównaniu z produktami konwencjonalnymi, co prowadzi do znacznych oszczędności energii elektrycznej w całym okresie eksploatacji transformatora.

P3: Jakie są zalety całkowicie uszczelnionej konstrukcji?

Odp.: Całkowicie uszczelniony zbiornik z tektury falistej eliminuje potrzebę stosowania konserwatora i układu odpowietrzającego. Zapobiega kontaktowi oleju izolacyjnego z powietrzem atmosferycznym, zapobiegając utlenianiu i wchłanianiu wilgoci. Zmniejsza to wymagania konserwacyjne i wydłuża żywotność zarówno oleju, jak i transformatora.

P4: Jak zachowuje się ten transformator w warunkach zwarcia?

Odp.: Zewnętrzny transformator wysokiego napięcia zanurzony w oleju o mocy 500 kVA ma mechanicznie wzmocnioną konstrukcję uzwojenia i solidny system mocowania. Pomyślnie przeszedł testy udarności zwarciowej w uznanych w kraju laboratoriach badawczych, zapewniając niezawodne działanie i bezpieczeństwo podczas zwarć w sieci.

P5: Jaka gwarancja i wsparcie posprzedażne są zapewniane?

Odp.: Oferujemy 5-letnią gwarancję obejmującą wady produkcyjne wynikające z normalnego użytkowania. Zapewniamy dożywotnią pomoc techniczną i dostępność części zamiennych. W przypadku awarii reagujemy w ciągu godziny od zgłoszenia i wysyłamy personel techniczny w ciągu 24 godzin na terenie kraju. Transformator zaprojektowano na okres użytkowania nie krótszy niż 30 lat.

Dlaczego warto wybrać Lugao Power?

Certyfikacja i zapewnienie jakości

Certyfikat Systemu Zarządzania Jakością ISO 9001:2008

Oznaczenie CE

Wpisz raporty z testów Krajowego Centrum Nadzoru i Testowania Jakości Transformatorów

100% rutynowe testy przed dostawą: utrata obciążenia bez obciążenia, utrata obciążenia, impedancja zwarciowa, indukowane przepięcie, wyładowanie niezupełne, impuls piorunowy i inne

Pakowanie i dostawa

Opakowanie: Drewniana skrzynia lub opakowanie odporne na warunki atmosferyczne, odpowiednie do transportu morskiego, lądowego lub kolejowego

Stan wysyłki: Napełniony olejem, uszczelniony, wraz z raportami z testów fabrycznych, instrukcjami obsługi i rysunkami instalacyjnymi

Akcesoria standardowe: Wskaźnik poziomu oleju, zawór nadmiarowy ciśnienia, termometr zegarowy, tuleje, śruby uziemiające i kompletny zestaw sprzętu

Zaangażowanie w obsługę posprzedażną

5-letnia gwarancja: Bezpłatna naprawa lub wymiana w przypadku problemów z jakością powstałych w wyniku normalnego użytkowania po uruchomieniu.

Dożywotnie wsparcie serwisowe: pomoc techniczna i dostępność części zamiennych przez cały cykl życia produktu.

30-letnia żywotność: Zbudowana z wysokiej jakości materiałów, aby zapewnić długoterminową niezawodność.

Reakcja awaryjna: Reakcja w ciągu godziny od powiadomienia o usterce; serwis krajowy na miejscu w ciągu 24 godzin.
