Europejski producent podstacji oferujący niezawodne rozwiązania w zakresie zasilania

Kiedy inżynierowie mediów planują sieci dystrybucyjne w parkach przemysłowych i kompleksach handlowych, często pytają: która konfiguracja podstacji zapewnia doskonałą łatwość serwisowania i elastyczność modułową w przypadku rosnących wymagań dotyczących obciążenia? Lugao Power Co., Ltd. odpowiada na to pytanie dzięki naszym rozwiązaniom podstacji typu europejskiego, zaprojektowanym z uwzględnieniem konfiguracji modułowej opartej na pomieszczeniu, która oddziela rozdzielnice wysokiego napięcia, transformatory i przedziały niskiego napięcia w jednej obudowie, kładąc nacisk na dostępność konserwacji i elastyczność operacyjną dla regionów zgodnych ze standardem IEC na całym świecie.

Jak wybrać między europejskim aPodstacje typu amerykańskiegodla Twojego projektu?

Oceniając wykwalifikowanych dostawców podstacji transformatorowych typu skrzynkowego, zespoły ds. zakupów inżynieryjnych konsekwentnie zadają sobie pytanie: czy powinniśmy określić europejskie czy amerykańskie standardy projektowe dla naszej sieci dystrybucyjnej? Odpowiedź zależy od kontekstu aplikacji, strategii konserwacji i preferencji regionalnej sieci.

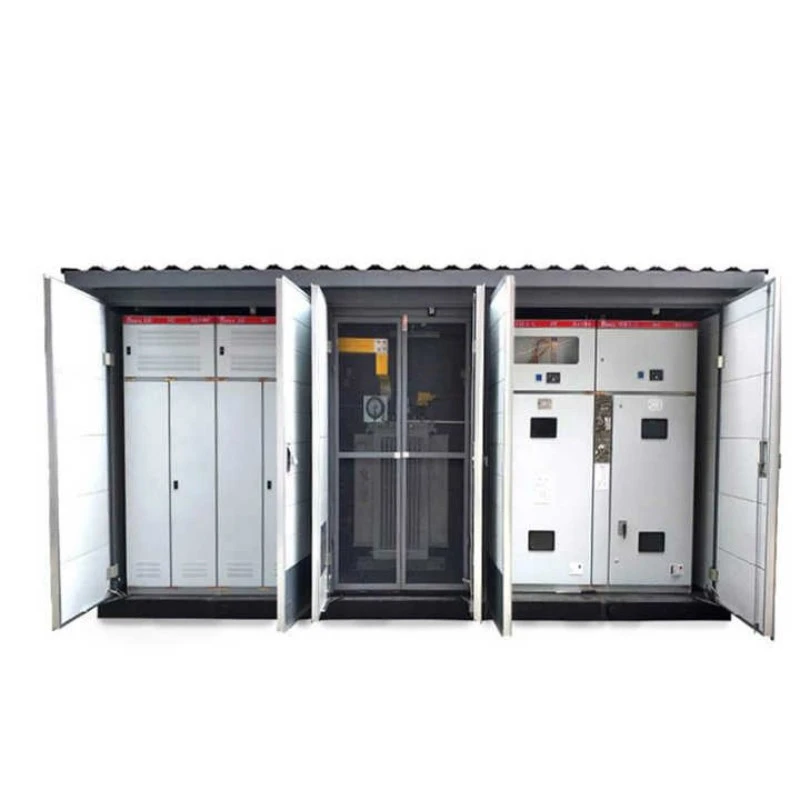

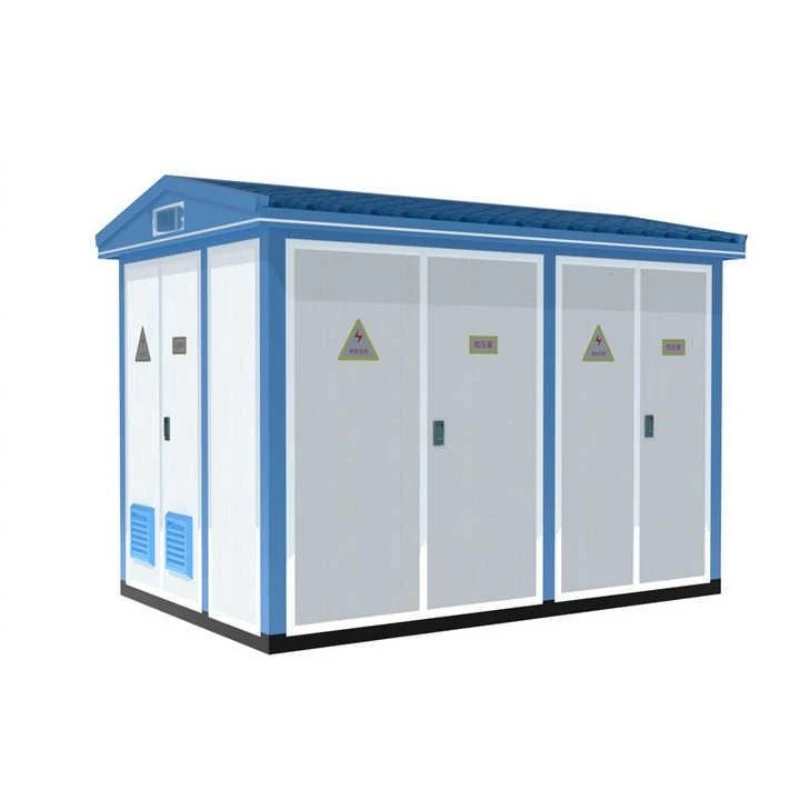

Podstacje typu europejskiego mają charakterystyczną, modułową konfigurację obejmującą pomieszczenie, z oddzielnymi rozdzielnicami wysokiego napięcia, transformatorem i przedziałami niskiego napięcia w jednej obudowie. Ta filozofia projektowania kładzie nacisk na łatwość serwisowania i elastyczność operacyjną, umożliwiając zastosowanie zarówno transformatorów zanurzonych w oleju, jak i transformatorów suchych, zapewniając jednocześnie dużą przestrzeń roboczą dla ekip inspekcyjnych i konserwacyjnych. Konfiguracja ta jest powszechnie stosowana w parkach przemysłowych, kompleksach handlowych i projektach infrastruktury miejskiej w regionach zgodnych ze standardem IEC, gdzie częstotliwość konserwacji jest większa, a dostęp do usług ma kluczowe znaczenie.

Modułowa konstrukcja pomieszczenia umożliwia niezależny dostęp do każdego przedziału, co oznacza, że ​​personel konserwacyjny może serwisować sekcję rozdzielnicy bez odłączania zasilania transformatora lub wymieniać uszkodzony wyłącznik niskiego napięcia bez zakłócania pracy wysokiego napięcia. Ta niezależność operacyjna przekłada się na krótsze przestoje, niższe koszty konserwacji i zwiększoną dostępność systemu dla infrastruktury krytycznej.

W jaki sposób inżynier Lugao sprawdza integralność dielektryczną i wydajność cieplną?

Podstacje typu europejskiego muszą wytrzymywać przepięcia piorunowe, przepięcia przełączające i ciągłe naprężenia termiczne wywołane obciążeniem we wszystkich trzech przedziałach. Podstacje typu europejskiego Lugao są projektowane z fundamentów o wysokiej dielektrycznej, sprawdzonej w drodze rygorystycznych testów: wytrzymują częstotliwość sieciową przy 42 kV przez jedną minutę i wytrzymują impulsy piorunowe przy 75 kV po stronie wysokiego napięcia, spełniając lub przekraczając normy IEC 62271-202. Progi te chronią wewnętrzne uzwojenia transformatorów, elementy rozdzielnic i systemy szyn zbiorczych przed zakłóceniami w sieci.

Zarządzanie ciepłem jest szczególnie istotne w konfiguracji opartej na zamkniętym pomieszczeniu. Nasze jednostki typu europejskiego charakteryzują się zoptymalizowanymi ścieżkami wentylacyjnymi i powierzchniami rozpraszającymi ciepło, które aktywnie odprowadzają ciepło z najważniejszych komponentów. Przedział transformatora zawiera dedykowane kanały przepływu powietrza, które zapobiegają powstawaniu lokalnych gorących punktów, zapewniając stabilność termiczną nawet przy ciągłej pracy z pełnym obciążeniem. Ta odporność termiczna wydłuża żywotność izolacji transformatora i zmniejsza częstotliwość konserwacji inwestycji w transformator mocy.

Jakie zabezpieczenia strukturalne i adaptacje środowiskowe są zintegrowane?

Narażona na działanie czynników atmosferycznych, pyłu i przypadkowych uderzeń obudowa podstacji służy jako pierwsza obrona przed degradacją środowiska. Podstacje Lugao typu europejskiego osiągają stopień ochrony IP44, zapewniając skuteczną odporność na wnikanie cząstek stałych i rozpryski wody. Wykonana ze stali odpornej na korozję z antykorozyjną obróbką powierzchni (grubość ≥ 2 mm dla kluczowych komponentów), obudowa wytrzymuje ekstremalne temperatury otoczenia, wysoką wilgotność i korozyjną atmosferę przybrzeżną, zapewniając integralność strukturalną przez dziesięciolecia użytkowania.

Modułowa konstrukcja uwzględniająca pomieszczenie pozwala również na lepszą podział na strefy pożarowe. Każdy przedział może być niezależnie uszczelniony przegrodami ognioodpornymi, zapobiegającymi rozprzestrzenianiu się pożaru pomiędzy sekcjami i ograniczającymi potencjalne zdarzenia w pomieszczeniu, w którym powstał pożar. Ta funkcja bezpieczeństwa pożarowego jest szczególnie cenna w przypadku instalacji zintegrowanych z budynkiem w kompleksach handlowych i projektach infrastruktury miejskiej.

W jaki sposób Lugao sprawdza wytrzymałość zwarciową w konstrukcjach modułowych?

W sieciach dystrybucyjnych nieuchronnie występują prądy zwarciowe. Zdolność podstacji do przetrwania takich zdarzeń bez wewnętrznych odkształceń lub uszkodzeń szyn zbiorczych nie podlega negocjacjom. Podstacje typu europejskiego Lugao są testowane pod kątem wytrzymałości zwarciowej – przykładowe wartości znamionowe obejmują 20 kA RMS po stronie wysokiego napięcia – z inspekcjami po badaniu potwierdzającymi integralność połączeń szyn zbiorczych i zerowe odkształcenia strukturalne. Modułowa konfiguracja pomieszczenia, z solidnym podziałem na przedziały, w rzeczywistości poprawia izolację uszkodzeń poprzez fizyczne oddzielenie sekcji, zapobiegając rozprzestrzenianiu się uszkodzeń z jednego przedziału do sąsiednich obszarów.

Jaką pojemność, napięcie i opcje konfiguracji może dostarczyć Lugao?

Warsztat produkcyjny firmy Lugao posiadający certyfikaty ISO9001 i SGS, wyposażony w profesjonalne linie montażowe i stanowiska testowe pełnej mocy, produkuje podstacje typu europejskiego w ścisłej zgodności z międzynarodowymi normami IEC, GB, CE i CCC, obsługując bezpośrednie wdrożenie typu plug-and-play bez kosztownych modyfikacji w miejscu instalacji.

Klasy napięcia i zakresy wydajności

· Podstacja europejska 30kV / 35kV:Zaprojektowane dla podstacji dystrybucyjnych mediów, systemów kolektorów farm wiatrowych i stref przemysłu ciężkiego wymagających transformacji średniego napięcia o solidnej wytrzymałości zwarciowej i niskim poziomie wyładowań niezupełnych. Zawiera oddzielne przedziały dla rozdzielnicy WN, transformatora i dystrybucji NN.

· 24kV (20kV) Inteligentna/Kompaktowa podstacja skrzynkowa:Wyposażone w inteligentne moduły po stronie WN i NN, umożliwiające zdalne sterowanie, wykrywanie, sygnalizację i regulację w zastosowaniach automatyki sieci państwowej. Nadaje się do miejskich wieżowców, domów mieszkalnych i infrastruktury miejskiej.

· Podstacja rozdzielcza 11kV / 10kV:Idealny do kompleksów handlowych, wspólnot mieszkaniowych i projektów elektryfikacji obszarów wiejskich. Zawiera elastyczne opcje transformatorów, w tym jednostki zanurzone w oleju lub suche, eliminując wymagania konserwatorskie i zapewniając niezawodną pracę w trudnych warunkach zewnętrznych.

Opcje transformatorów i rozdzielnic

Lugao oferuje elastyczne konfiguracje wewnętrzne odpowiadające konkretnym wymaganiom projektu:

· Typ transformatora:W pełni uszczelnione, zanurzone w oleju (S9, S11, S13, SH15) lub suche (SCB10, SCB11, SCBH15), spełniające wymagania bezpieczeństwa przeciwpożarowego i ochrony środowiska.

· Rozdzielnica wysokiego napięcia:Szafy XGN15, HXGN17 lub KYN28A z konfiguracją przełącznika obciążenia lub wyłącznika próżniowego, obsługujące tryby sieci pierścieniowej, terminala lub podwójnego zasilania.

· Dystrybucja niskiego napięcia:Rozdzielnica GGD, GCS lub MNS z funkcjami kompensacji wejściowej, odpływowej i biernej, obsługująca konstrukcje panelowe lub szafowe.

Jak wybrać idealną podstację typu europejskiego dla miejskich obiektów przemysłowych?

W przypadku parków przemysłowych i kompleksów handlowych, gdzie najważniejsza jest dostępność usług i elastyczność operacyjna, podstacje typu europejskiego oferują wyraźne korzyści. Modułowa konstrukcja uwzględniająca pomieszczenie zapewnia wystarczającą przestrzeń roboczą dla ekip konserwacyjnych, umożliwiając skuteczną kontrolę, testowanie i wymianę komponentów bez zakłócania sąsiednich operacji. Chociaż powierzchnia jest większa niż w przypadku odpowiedników typu amerykańskiego, ulepszona łatwość serwisowania zmniejsza długoterminowe koszty operacyjne i poprawia dostępność systemu.Lugaooferuje dostosowaną do indywidualnych potrzeb optymalizację powierzchni, zmniejszając ogólne wymagania dotyczące powierzchni uziemienia poprzez wykorzystanie rozdzielnic o dużej gęstości i zintegrowanych projektów, przy jednoczesnym zachowaniu korzyści w zakresie dostępu do usług wynikających z konfiguracji modułowej.
