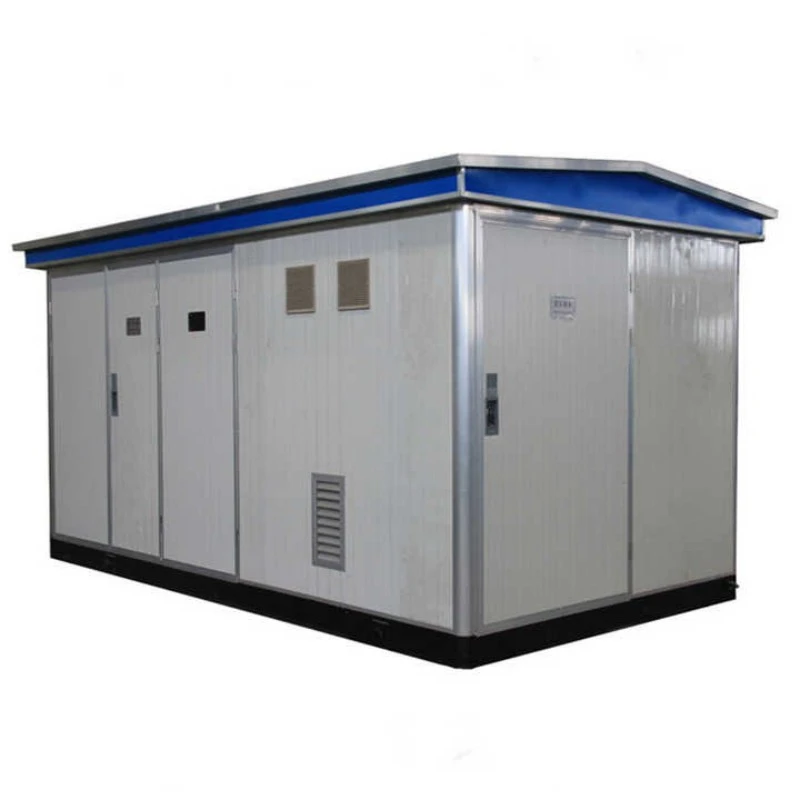

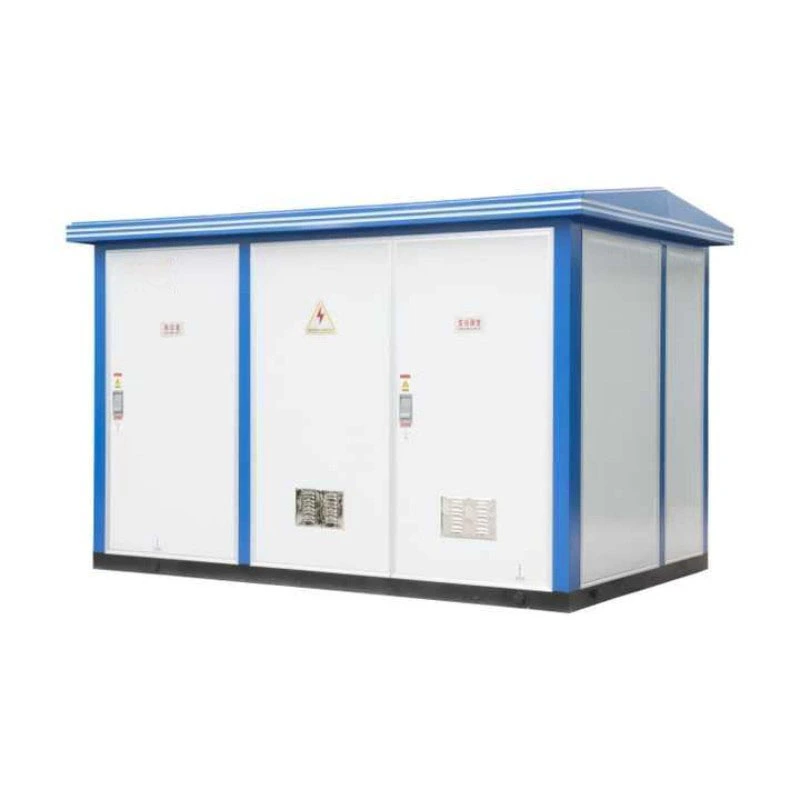

Inteligentna, preinstalowana podstacja transformatorowa typu europejskiego

Preinstalowana podstacja transformatorowa Smart typu europejskiego to fabrycznie zmontowana, kompaktowa jednostka dystrybucji energii, która integruje:rozdzielnica średniego napięcia, panel rozdzielczy niskiego napięcia i transformator olejowy lub suchy w jedną, zamkniętą obudowę. W przeciwieństwie do tradycyjnych podstacji inżynieryjnych, ta jednostka w stylu europejskim jest prefabrykowana, testowana i dostarczana jako system gotowy do montażu.

Co to robi?

Obniża energię elektryczną średniego napięcia (zwykle 6 kV–35 kV) do poziomów niskiego napięcia (400–690 V) w celu bezpiecznej dystrybucji do wspólnot mieszkaniowych, budynków komercyjnych, fabryk i zakładów produkujących energię odnawialną. Preinstalowana inteligentna podstacja transformatorowa typu europejskiego obsługuje również inteligentne monitorowanie obciążenia, temperatury i jakości energii, umożliwiając zdalną diagnostykę usterek i automatyczne funkcje alarmowe. Dzięki temu jest to idealny wybór dla inteligentnych sieci i podstacji bez nadzoru.

Zalety produktu

1. Inteligentne monitorowanie i zdalne sterowanie

Preinstalowana podstacja transformatorowa Smart typu europejskiego jest wyposażona w opcjonalny inteligentny terminal (ITU), który zbiera w czasie rzeczywistym dane dotyczące napięcia, prądu, współczynnika mocy i temperatury oleju. Dane można przesyłać za pośrednictwem sieci 4G, Ethernetu lub światłowodu do centralnej sterowni, co pozwala obniżyć koszty kontroli na miejscu.

2. Kompaktowe wymiary i szybkie wdrożenie

Ponieważ jest wstępnie zmontowana w fabryce, wstępnie zainstalowana podstacja transformatorowa Smart typu europejskiego wymaga jedynie prostego fundamentu na miejscu. Instalacja zajmuje 1–2 dni zamiast tygodni, co pozwala zaoszczędzić do 60% na robotach budowlanych i zajmowaniu gruntu.

3. Wysoka niezawodność w trudnych warunkach

Dzięki stopniowi ochrony IP54 (lub wyższej) obudowy i transformatorom zanurzonym w oleju lub żywicy epoksydowej wewnątrz, podstacja ta jest odporna na kurz, deszcz, mgłę solną i ekstremalne temperatury od -25°C do +40°C, zapewniając ciągłą pracę na pustyniach, obszarach przybrzeżnych lub na dużych wysokościach.

4. Efektywność energetyczna i niskie straty

Wyposażona w transformatory niskostratne serii S11 lub S13, wstępnie zainstalowana podstacja transformatorowa Smart typu europejskiego zmniejsza straty bez obciążenia nawet o 30% w porównaniu z jednostkami konwencjonalnymi, bezpośrednio obniżając rachunki za energię elektryczną i emisję gazów cieplarnianych w ciągu 20-letniego okresu użytkowania.

5. W pełni konfigurowalny

Oferujemy elastyczne konfiguracje: uzwojenia miedziane lub aluminiowe, przełączniki zaczepów pod obciążeniem, automatyczną korekcję współczynnika mocy (APFC) i ograniczniki przepięć. Niezależnie od tego, czy potrzebujesz jednostki o mocy 200 kVA dla obszaru willowego, czy jednostki o mocy 2500 kVA dla parku przemysłowego, możemy dostosować rozwiązanie.

Cecha produktu

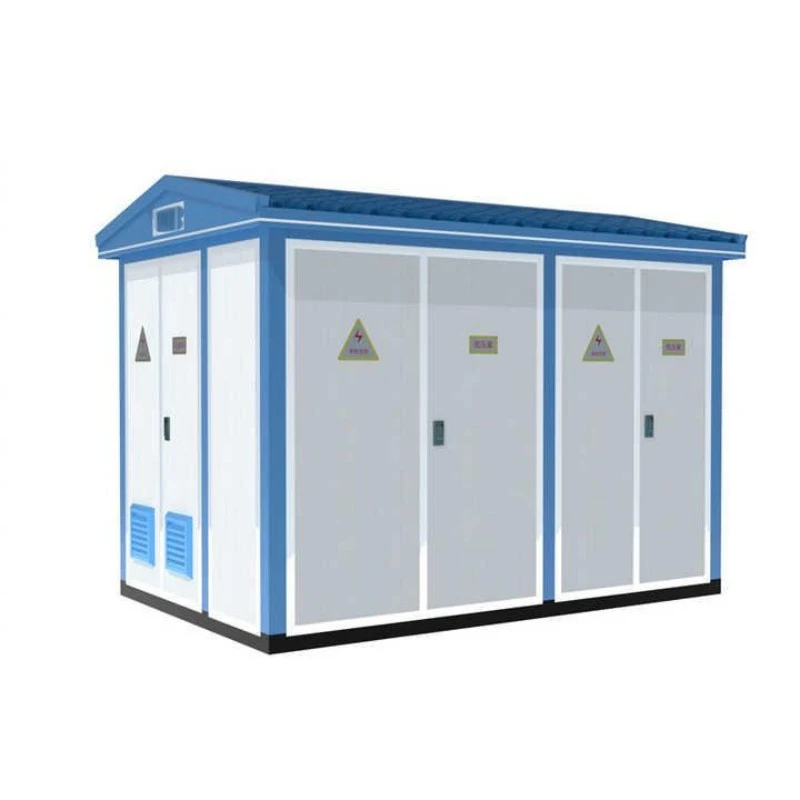

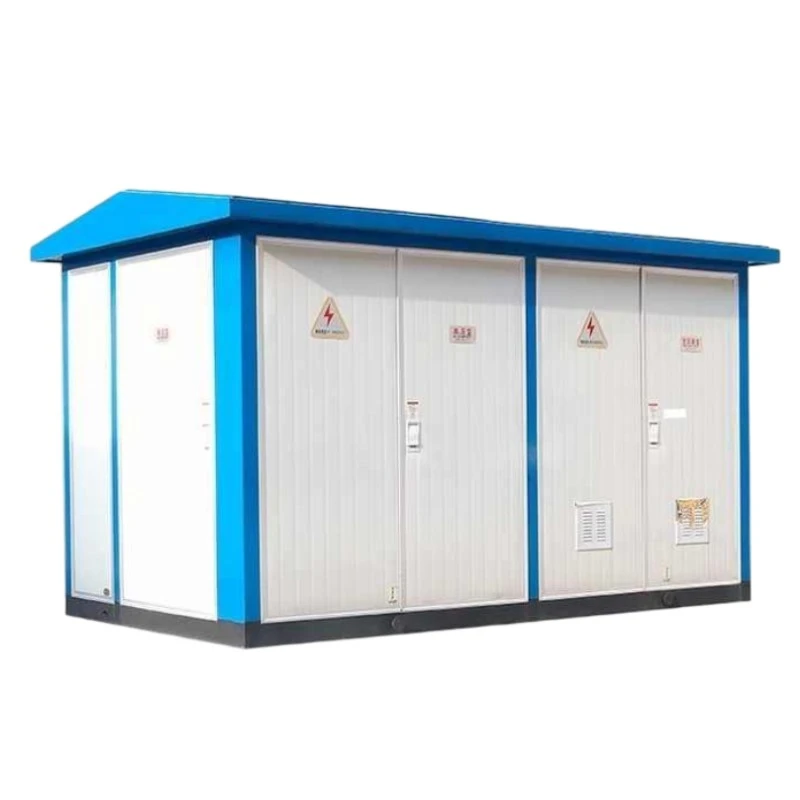

Całkowicie zamknięta i odporna na warunki atmosferyczne obudowa --- Wykonana ze stali ocynkowanej lub stopu aluminium, pokryta farbą antykorozyjną, odpowiednia do montażu na zewnątrz.

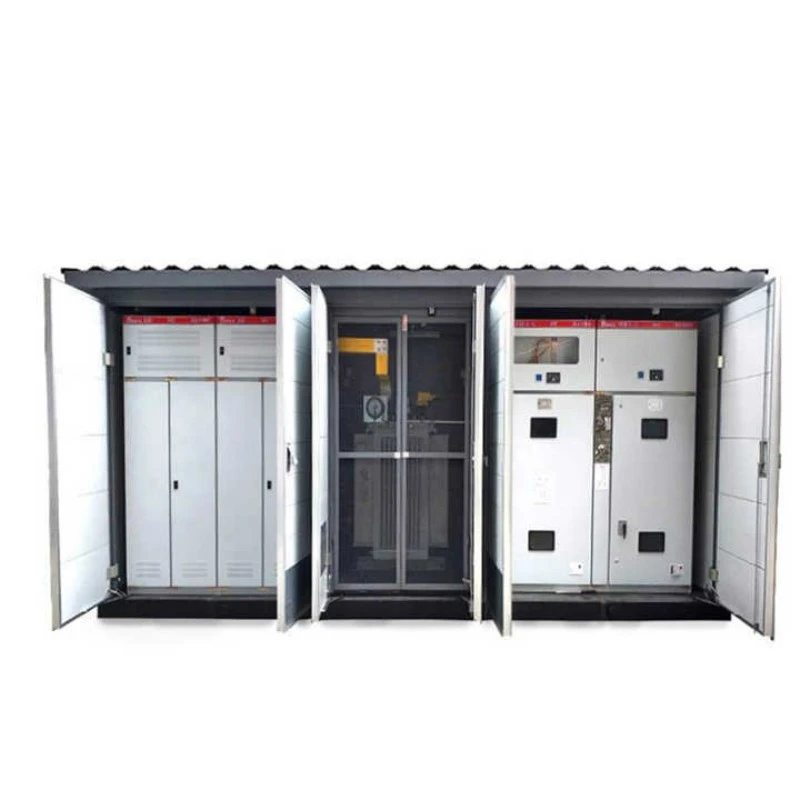

Modułowy układ wewnętrzny --- Oddzielne przedziały dla rozdzielnicy WN, transformatora i dystrybucji NN, z blokadami mechanicznymi zapewniającymi bezpieczeństwo operatora.

Inteligentny układ chłodzenia --- Wentylatory sterowane temperaturą do transformatorów suchych lub panele chłodnic z blachy falistej do jednostek zanurzonych w oleju, aktywujące się automatycznie, gdy temperatura przekroczy nastawę.

Ochrona przed łukiem elektrycznym i przeciążeniem --- Wyposażona w wyłączniki SF6 lub próżniowe, przełączniki z bezpiecznikami i urządzenia przeciwprzepięciowe (SPD) spełniające normy IEC 62271-202.

Przyjazny dla użytkownika interfejs --- Lokalny ekran dotykowy (opcjonalny) wyświetla dane w czasie rzeczywistym i zapisy usterek, a personel konserwacyjny ma dostęp do zdalnego dostępu za pośrednictwem aplikacji na smartfonie.

Niski poziom hałasu --- Poziom dźwięku ≤55 dB(A) w zastosowaniach mieszkaniowych, osiągnięty dzięki uchwytom tłumiącym drgania i panelom izolacji akustycznej.

Konstrukcja zabezpieczająca przed kradzieżą i zabezpieczeniami --- Wytrzymałe zamki, czujniki drzwi i opcjonalna integracja z CCTV sprawiają, że preinstalowana podstacja transformatorowa typu europejskiego Smart nadaje się do odległych, nienadzorowanych lokalizacji.

Zastosowanie produktu

Preinstalowana podstacja transformatorowa Smart typu europejskiego jest szeroko stosowana w:

Miejska dystrybucja energii

Kompleksy mieszkalne, centra handlowe, hotele i szpitale, w których przestrzeń jest ograniczona, a bezpieczeństwo przeciwpożarowe ma kluczowe znaczenie.

Podziemne parkingi lub instalacje na dachach korzystają z kompaktowej, odpornej na olej konstrukcji.

Projekty dotyczące energii odnawialnej

Farmy fotowoltaiczne i lądowe parki wiatrowe wymagają szybkiego wdrożenia i odporności na warunki atmosferyczne. Podstacja ta płynnie integruje się z falownikami fotowoltaicznymi i konwerterami turbin wiatrowych.

Infrastruktura i obiekty publiczne

Lotniska, stacje metra, tunele i mosty polegają na jego wysokiej niezawodności i zdalnym monitorowaniu, aby zapewnić nieprzerwane oświetlenie i wentylację.

Tereny przemysłowe i górnicze

Fabryki, zakłady chemiczne i kopalnie wykorzystują preinstalowaną inteligentną podstację transformatorową typu europejskiego do izolowania uszkodzeń sieci i ochrony wrażliwych maszyn.

Zasilanie tymczasowe i awaryjne

Place budowy, strefy pomocy w przypadku klęsk żywiołowych i imprezy plenerowe korzystają z charakteru plug-and-play i łatwego przenoszenia.

Szczegóły produkcji

Projekt obudowy i mechaniki

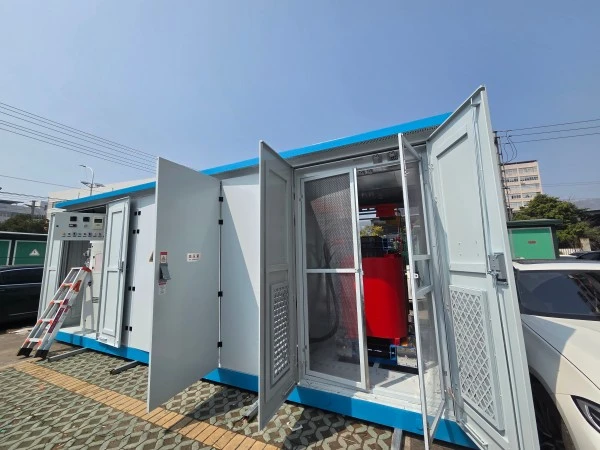

Zewnętrzna obudowa preinstalowanej podstacji transformatorowej Smart typu europejskiego jest produkowana z blach stalowych wycinanych laserowo, giętych i spawanych. Po spawaniu cała obudowa poddawana jest śrutowaniu w celu usunięcia zgorzeliny, a następnie elektrostatycznemu malowaniu proszkowemu o minimalnej grubości 80µm. Zapewnia to odporność na korozję C5-M (ISO 12944) w środowiskach przybrzeżnych i przemysłowych.

Drzwi wyposażone są w uszczelki poliuretanowe, zatrzaski kompresyjne i zdejmowane zawiasy. Nachylony dach zapobiega gromadzeniu się wody, a kanały w podstawie są wyposażone w kieszenie na wózki widłowe i uchwyty do podnoszenia ułatwiające transport.

Rdzeń i uzwojenia transformatora

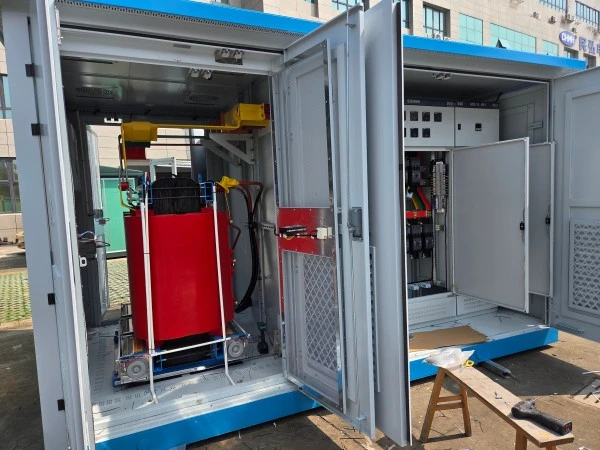

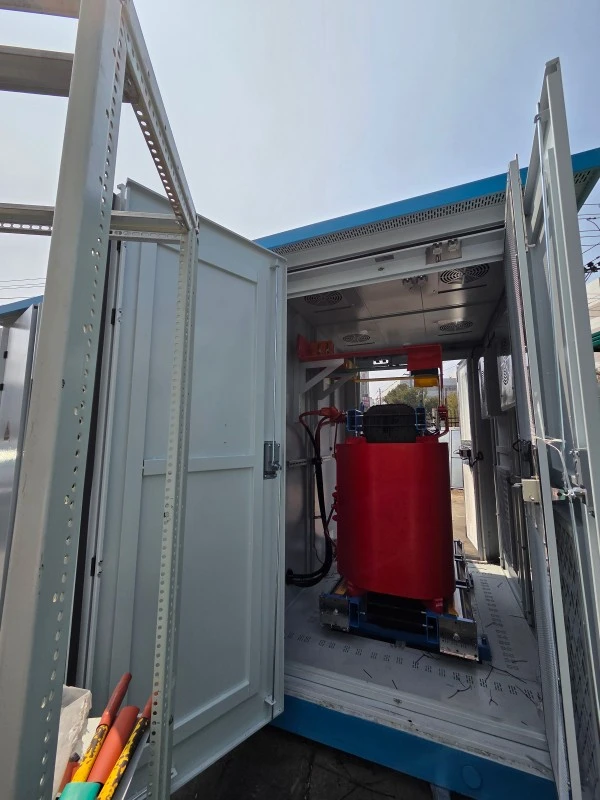

Stosujemy wysokoprzepuszczalną stal krzemową walcowaną na zimno o ziarnie zorientowanym (0,23 mm lub 0,27 mm) ze złączami schodkowymi w celu zmniejszenia prądu jałowego. Uzwojenia wykonane są z miedzi beztlenowej lub folii aluminiowej (dla niskich napięć) i okrągłego drutu miedzianego (dla wysokich napięć). W przypadku wersji suchych żywica epoksydowa klasy H jest odlewana próżniowo w celu wyeliminowania pustych przestrzeni i uzyskania wyładowania niezupełnego <10pC. W przypadku wersji zanurzonych w oleju stosujemy olej mineralny lub naturalny płyn estrowy ze zbiornikiem falistym, który pochłania ekspansję oleju.

Rozdzielnice i szyny zbiorcze

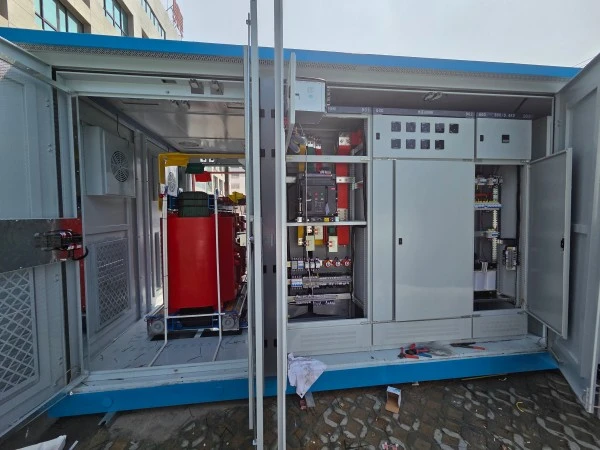

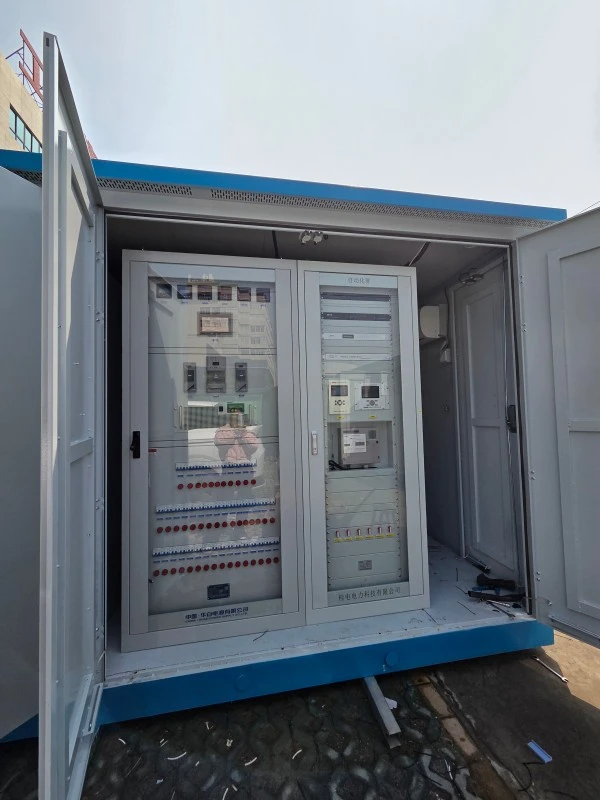

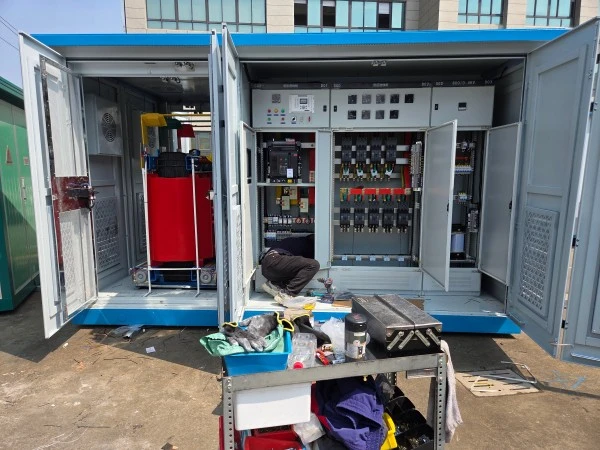

Wewnątrz wstępnie zainstalowanej podstacji transformatorowej Smart typu europejskiego, w przedziale WN znajduje się rozłącznik obciążenia lub wyłącznik automatyczny (typu SF6 lub próżniowy) z widocznymi stykami rozwiernymi. Przedział nn zawiera główny wyłącznik kompaktowy (MCCB), wyłączniki zasilania i system szyn zbiorczych o wartości znamionowej do 4000A. Wszystkie szyny zbiorcze są wykonane z miedzi cynowanej i posiadają izolację termokurczliwą.

Inteligentny system monitorowania (opcjonalnie)

Integrujemy inteligentny moduł RTU (zdalny terminal), który mierzy napięcia trójfazowe, prądy, moc czynną/bierną i harmoniczne do 31. rzędu. Dane są rejestrowane co 5 minut i przechowywane przez 90 dni. Alarmy dotyczące przepięcia, zbyt niskiego napięcia, nadmiernej temperatury i otwarcia drzwi są wysyłane za pośrednictwem wiadomości SMS lub e-mail.

Testowanie jakości

Każda preinstalowana podstacja transformatorowa Smart typu europejskiego przechodzi 100% testów fabrycznych:

1. Test wytrzymałości dielektrycznej (2,5 kV przez 1 minutę)

2. Dynamiczna próba zwarciowa (symulowana)

3. Test wnikania wody IP54

4. Test wzrostu temperatury (8 godzin przy pełnym obciążeniu)

5. Pomiar wyładowań niezupełnych (≤10pC dla typu suchego)

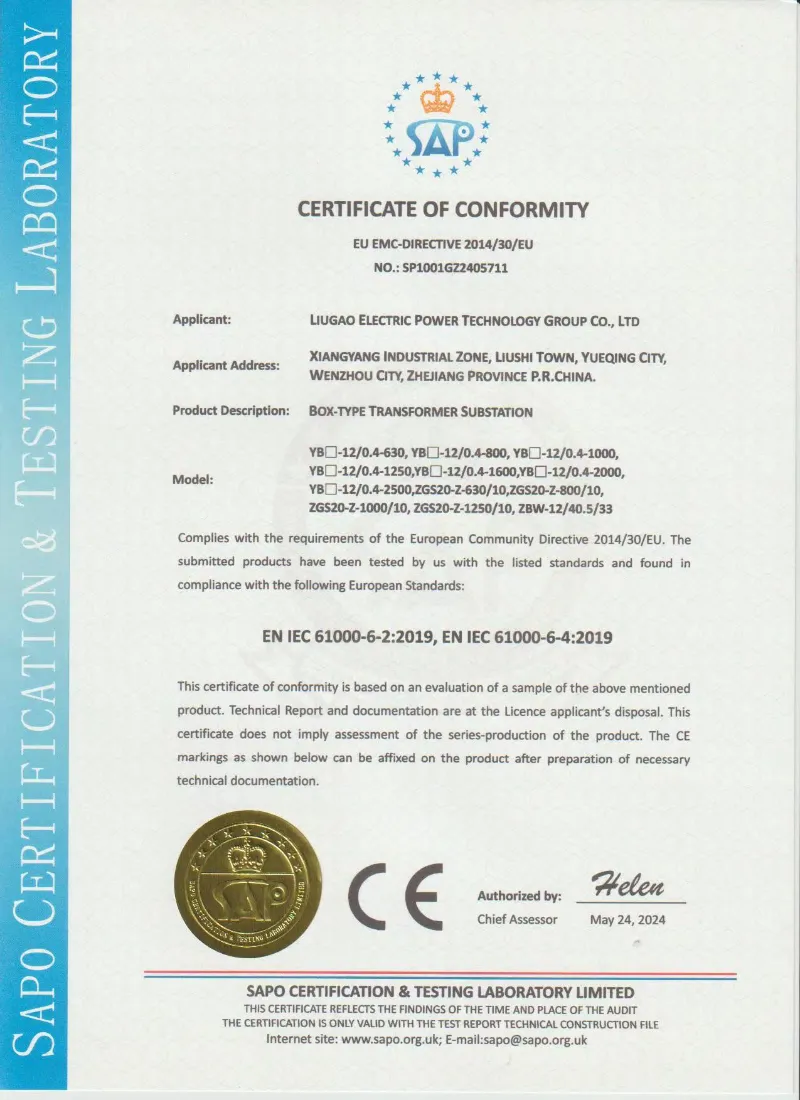

6. Do każdej przesyłki dostarczane są raporty z testów, zgodne z normami IEC 62271-202, GB/T 17467 i EN 61330.
