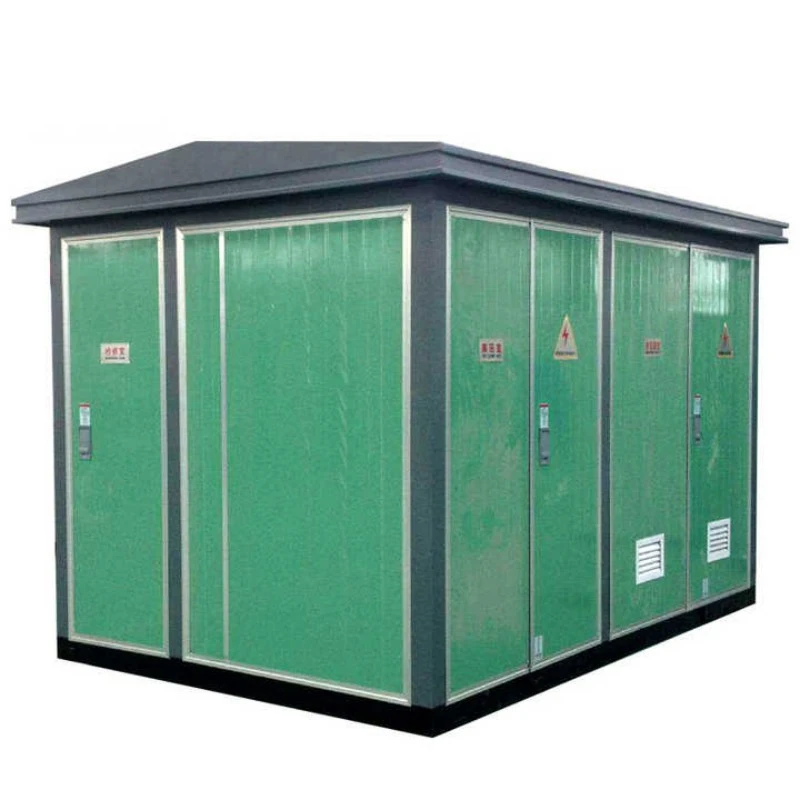

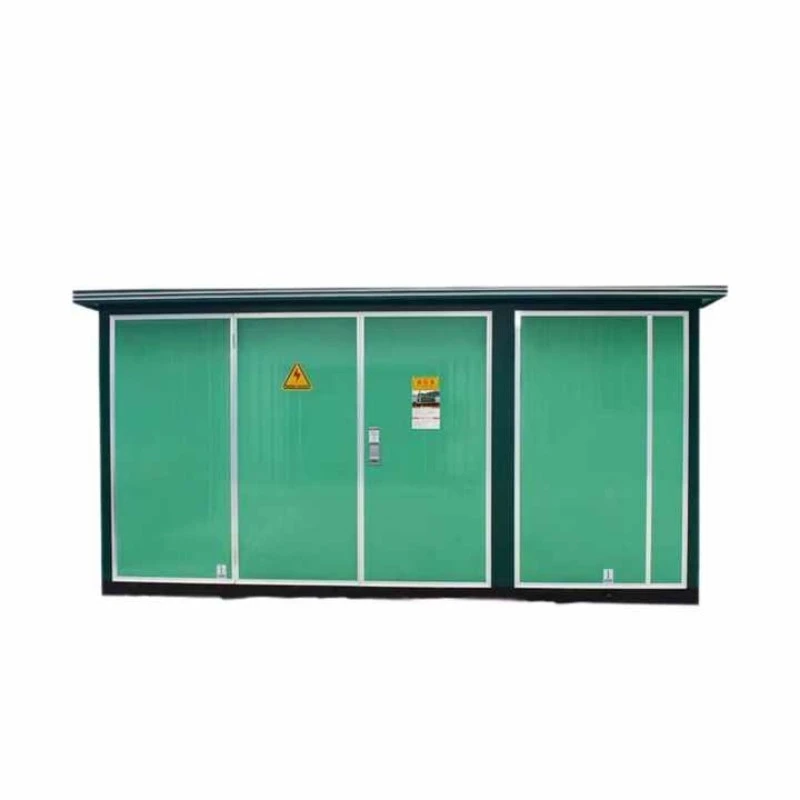

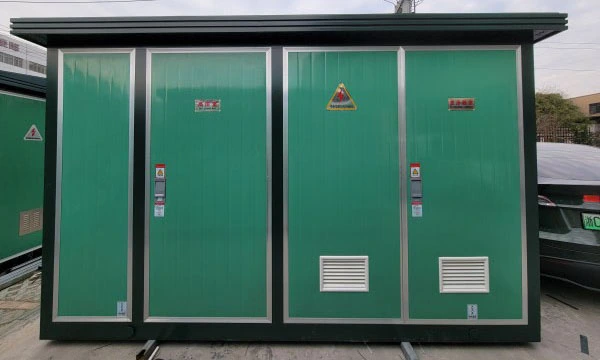

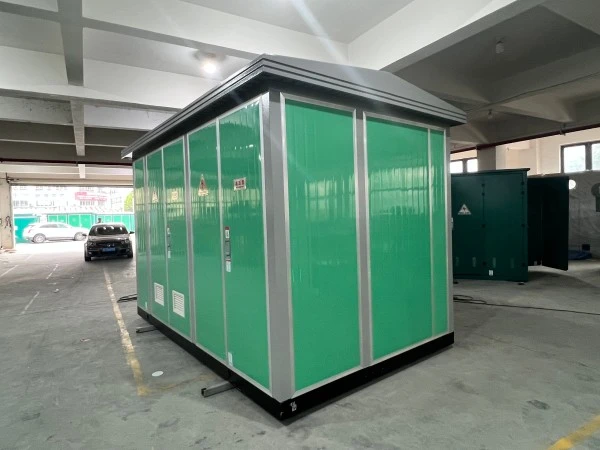

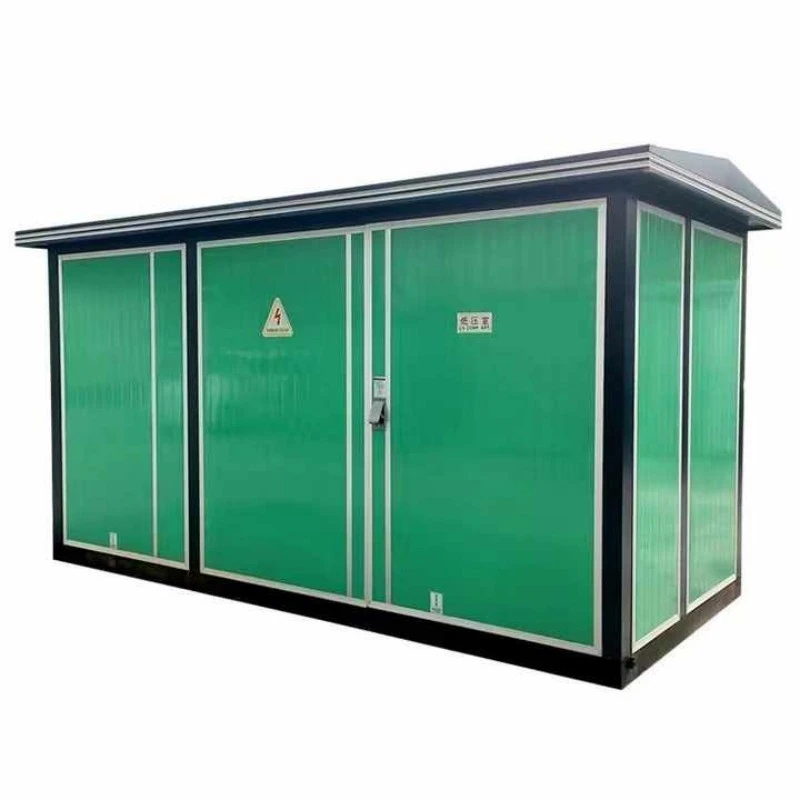

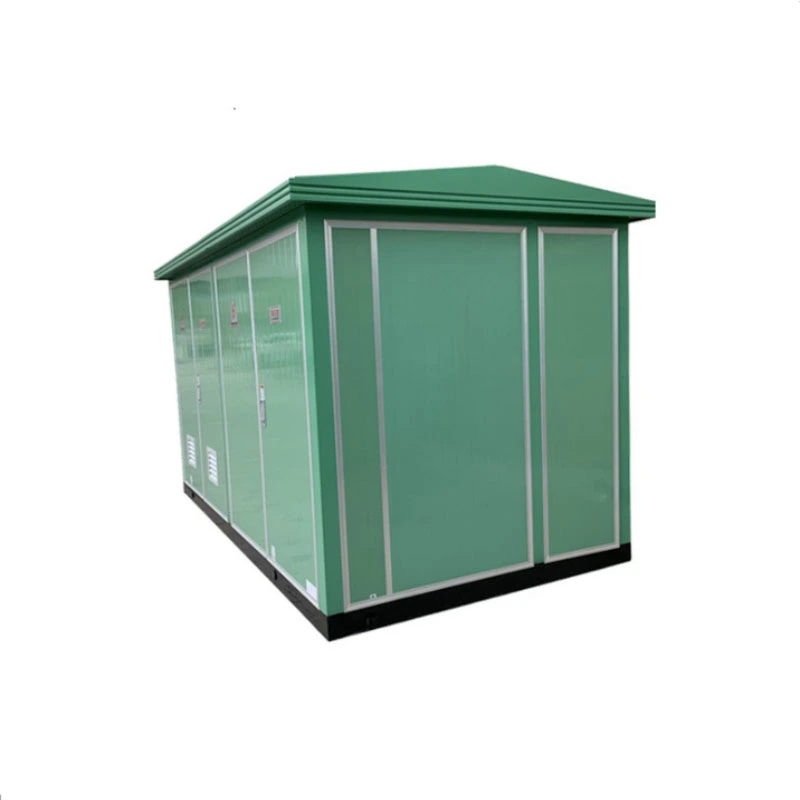

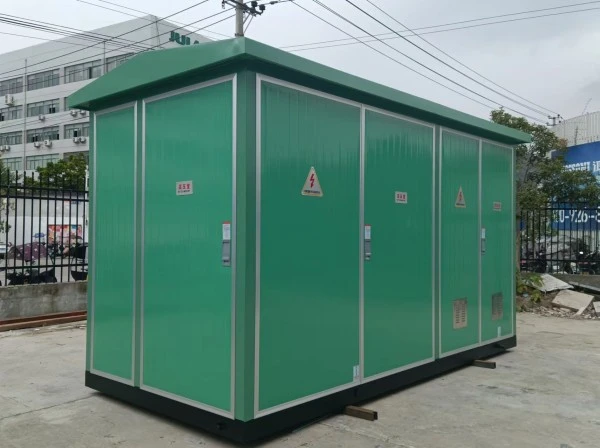

Podstacja europejska typu kompaktowego dla energetyki wiatrowej

Podstacja europejska typu europejskiego w pakietach dla energetyki wiatrowej to montowana fabrycznie, kompaktowa jednostka konwersji mocy, specjalnie zaprojektowana do gromadzenia energii elektrycznej średniego napięcia z jednej lub wielu turbin wiatrowych, obniżania jej (lub zwiększania) do poziomów kompatybilnych z siecią oraz ochrony zarówno turbiny, jak i sieci energetycznej przed awariami elektrycznymi.

W odróżnieniu od zwykłych podstacji skrzynkowych, jednostka ta została zbudowana specjalnie z myślą o unikalnych wymaganiach wytwarzania energii wiatrowej:

● Wysoka tolerancja na wibracje: wzmocnione wewnętrzne szyny zbiorcze i elementy zapobiegające poluzowaniu.

● Szeroki zakres wahań napięcia: Obsługuje wahania wyjściowe od 400 V (zacisk turbiny) do 35 kV (sieć odbiorcza).

● Gotowość do zdalnego monitorowania: Zintegrowane porty SCADA dla sterowni turbin.

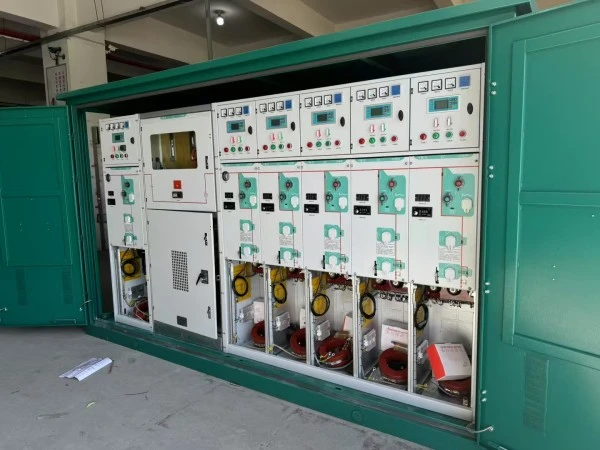

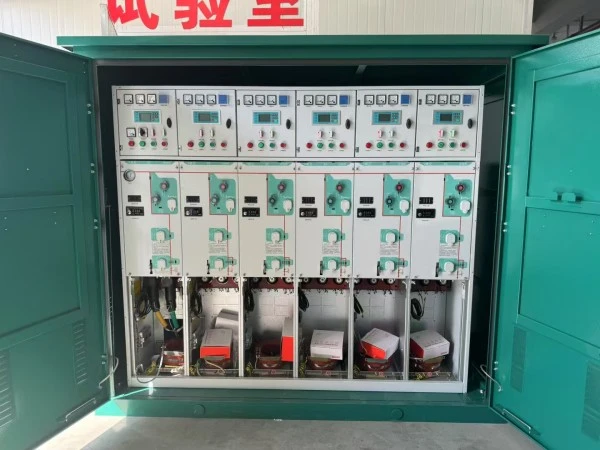

Fizycznie, europejska podstacja elektrowni wiatrowych zachowuje klasyczną europejską architekturę trójprzedziałową (strona WN, transformator, strona NN), ale dodaje funkcje specyficzne dla wiatru: dedykowany przekaźnik ochronny interfejsu, zaciski filtrujące harmoniczne i odporną na warunki atmosferyczne obudowę przystosowaną do przybrzeżnej mgły solnej.

Co może zrobić?

Podstawowa funkcja: Działa jako interfejs elektryczny pomiędzy generatorem turbiny wiatrowej a siecią odbioru średniego napięcia.

Cztery podstawowe stanowiska:

1. Transformacja napięcia:Przekształca napięcie wyjściowe turbiny (zwykle 690 V) na napięcie sieci zbiorczej (10 kV–35 kV) za pomocą transformatora podwyższającego napięcie umieszczonego wewnątrz jednostki.

2. Izolacja usterek:Automatycznie odłącza turbinę w przypadku, gdy parametry sieci (napięcie, częstotliwość) wykraczają poza dopuszczalne limity, chroniąc oba aktywa.

3. Kondycjonowanie jakości energii:Zapewnia uziemienie, ograniczniki przepięć i punkty filtrujące w celu ograniczenia harmonicznych generowanych przez napędy o zmiennej częstotliwości wewnątrz turbiny.

4. Pomiar i monitorowanie energii:Mieści przekładniki prądowe i PT klasy użytkowej do pomiaru taryf gwarantowanych i zdalnego śledzenia wydajności.

Ponieważ podstacja europejska typu europejskiego w pakietach do energetyki wiatrowej jest dostarczana w pełni okablowana i przetestowana, twórcy farm wiatrowych unikają miesięcy montażu elektrycznego na miejscu. Jedna jednostka obsługuje pojedynczą dużą turbinę (2 MW–6 MW) lub mały zespół mniejszych turbin w konfiguracji „daisy chain”.

Parametr produktu

Poniżej znajdują się standardowe specyfikacje techniczne dla elektrowni wiatrowych typu europejskiego w pakietach firmy Lugao Power. Oceny niestandardowe dostępne na żądanie.

Cecha produktu i zastosowanie

P1: Czym różni się podstacja typu europejskiego z pakietem energii wiatrowej od standardowej podstacji europejskiej?

Odp.: Trzy funkcje specyficzne dla wiatru. Po pierwsze, transformator znajdujący się w europejskiej podstacji elektrowni wiatrowych jest zaprojektowany z myślą o dwukierunkowym przepływie mocy i częstych wahaniach napięcia — turbiny stale narastają i maleją. Po drugie, przedział NN zawiera dedykowany przekaźnik zabezpieczający interfejs sieciowy, który wyłącza się w ciągu 100 ms w przypadku wahań napięcia lub częstotliwości sieci, zgodnie z wymaganiami standardów połączeń wzajemnych mediów (np. IEEE 1547, IEC 61727). Po trzecie, w całej obudowie zastosowano mocowania antywibracyjne na wszystkich stykach elektrycznych; w jednostkach standardowych zaobserwowano poluzowanie się śrub po sześciu miesiącach w pobliżu turbiny.

P2: Jak to urządzenie radzi sobie z uderzeniami pioruna, które często występują w otwartych farmach wiatrowych?

Odp.: Każda podstacja europejska typu kompaktowego dla energetyki wiatrowej jest wyposażona w ograniczniki przepięć typu 1+2 po stronie WN i NN (wydajność wyładowcza 25 kA na biegun). Dodatkowo kadź transformatora posiada bezpośrednią końcówkę uziemiającą dostosowaną do kabla miedzianego o średnicy 120 mm². W naszym teście fabrycznym symulujemy impulsy piorunowe 10/350 μs do 100 kA bez wewnętrznego przeskoku.

P3: Czy tej podstacji można używać zarówno w przypadku energii wiatrowej na lądzie, jak i na morzu?

O: Na lądzie – absolutnie. W przypadku rozwiązań offshore oferujemy ulepszoną wersję zwaną „Pakietem Offshore”. Standardowa podstacja europejska przeznaczona do energetyki wiatrowej ma stopień ochrony IP54 i jest odpowiednia dla lądowych stref przybrzeżnych. W przypadku zastosowań offshore (na platformie turbiny lub fundamencie płaszcza) podnosimy stopień ochrony IP66, stosujemy powłokę klasy morskiej C5-M (o grubości ponad 400 μm) i zastępujemy wszystkie standardowe śruby stalowe stalą nierdzewną 316L. Aby spełnić wymogi ochrony środowiska, olej transformatorowy zastępuje się estrem naturalnym (biodegradowalnym).

P4: Jakie są najczęstsze scenariusze zastosowań tego urządzenia?

Odp.: Cztery podstawowe zastosowania:

Szczegóły produkcji

Jak Lugao Power buduje lepszą europejską podstację elektrowni wiatrowych

Szczegół 1: Inżynieria antywibracyjna

Większość awarii podstacji w farmach wiatrowych wynika z poluzowanych połączeń na skutek ciągłych oscylacji turbiny (0,5–2 Hz). Nasze rozwiązanie: w każdym połączeniu szyn zbiorczych zastosowano sprężyny talerzowe Belleville pod łbem śruby, utrzymujące siłę zacisku nawet w przypadku wibracji elementów. Listwy zaciskowe są typu zaciskowego (nie zaciskowego). Wewnętrzne opaski kablowe zastąpiono opaskami blokującymi ze stali nierdzewnej. Wynik: po 5000 godzinach symulowanych wibracji (2g, 5–200 Hz) utrzymanie momentu obrotowego utrzymuje się na poziomie >90% wartości początkowej.

Szczegół 2: Projekt transformatora dla cyklu pracy wiatru

Standardowe transformatory dystrybucyjne obsługują stałe obciążenia. Transformatory wiatrowe charakteryzują się szybkimi wahaniami od 0% do 110% w czasie krótszym niż 10 sekund. NaszEnergia wiatrowa Podstacja typu europejskiego w pakietachwykorzystuje rdzeń o dużej wytrzymałości zwarciowej i osiowym nacisku mocowania 4,5 MPa (w porównaniu ze standardem branżowym 2,5 MPa). Uzwojenia są przewodnikami o ciągłej transpozycji (CTC), a nie wieloma równoległymi żyłami, co eliminuje straty prądu krążącego podczas niezrównoważonych obciążeń. Dodajemy także światłowodowe czujniki temperatury wbudowane bezpośrednio w uzwojenie niskiego napięcia – a nie tylko górne termometry olejowe – przekazujące w czasie rzeczywistym dane dotyczące hotspotów do sterownika turbiny.

Szczegół 3: Ochrona przed korozją wykraczająca poza farbę

Farmy wiatrowe mieszczą się w środowiskach klasy C3 (śródlądowa) do C5-M (morska). Standardowa powłoka proszkowa zawodzi na przyciętych krawędziach. Nasz proces:

1. Uszczelnianie krawędzi: Każda wycinana laserowo krawędź przed malowaniem jest pokryta warstwą epoksydowego uszczelniacza krawędzi.

2. Podkład bogaty w cynk: 80 μm podkładu epoksydowego zawierającego 95% pyłu cynkowego (ochrona protektorowa).

3. Warstwa pośrednia: 100 μm grubopowłokowej żywicy epoksydowej.

4. Warstwa nawierzchniowa: 80μm poliuretanu (jasnoszary RAL 7035 lub na zamówienie).

Całkowita DFT (grubość suchej powłoki) = minimum 260 µm. Testowany w mgle solnej do 1500 godzin bez pełzania (ASTM B117).

Nasza przewaga nad konkurencją

Dlaczego warto wybrać Lugao Power dla podstacji elektrowni wiatrowych?

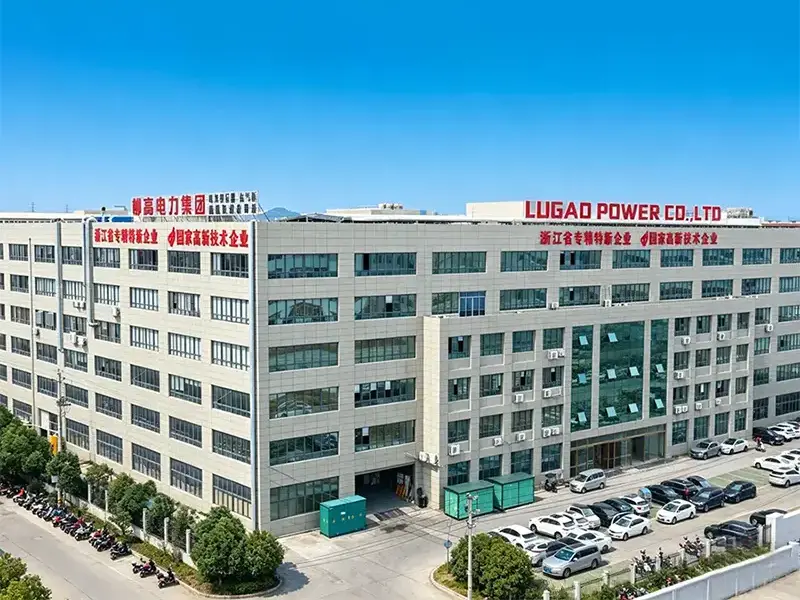

Ponad 10 lat produkcji sprzętu elektroenergetycznego

Dedykowany zespół inżynierów transformatorów i rozdzielnic średniego napięcia

Rozwiązania podstacji elektrowni wiatrowych o mocy od 1 MVA do 8 MVA

Testy fabryczne przed wysyłką

Indywidualne projekty dla lądowych i przybrzeżnych projektów wiatrowych

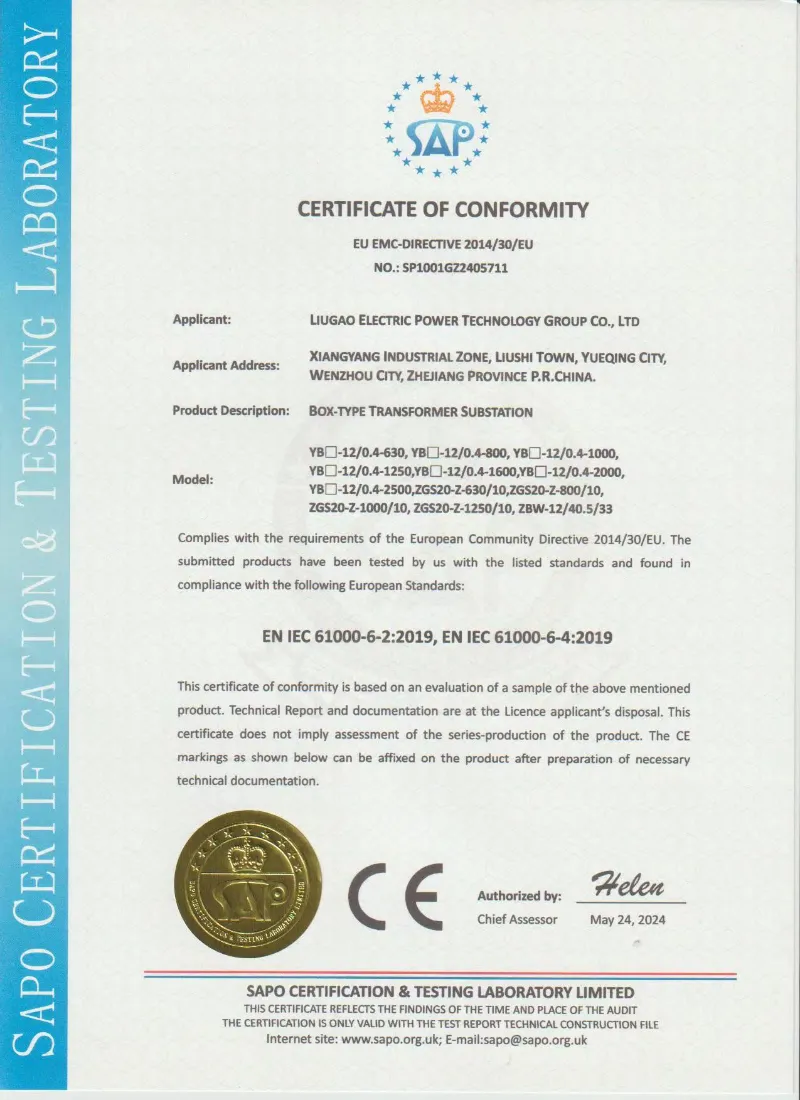

Produkcja i testowanie zgodne z IEC
