Wysokowydajna podstacja transformatorowa typu skrzynkowego zapewniająca niezawodną dystrybucję energii

Niedobór gruntów miejskich, długie cykle budowy na miejscu i rosnące zapotrzebowanie na rozproszone sieci elektroenergetyczne często komplikują wdrażanie tradycyjnych podstacji. Działając jako wyspecjalizowany, chiński producent podstacji transformatorowych typu skrzynkowego, firma Lugao Power Co., Ltd. eliminuje te wąskie gardła w projektach dzięki naszym fabrycznie montowanym, w pełni zintegrowanym podstcjom, które łączą rozdzielnicę średniego napięcia, transformatory mocy i dystrybucję niskiego napięcia w jednej, kompaktowej obudowie. Od 2016 roku nasz zakład posiadający certyfikaty ISO9001 i SGS dostarcza solidne podstacje typu amerykańskiego i europejskiego, które skracają czas instalacji nawet o 60%, zapewniając przedsiębiorstwom użyteczności publicznej, wykonawcom EPC i obiektom przemysłowym niezawodne rozwiązanie w zakresie dystrybucji energii typu plug-and-play, gotowe do natychmiastowej obsługi.

Jak wybrać między podstacjami typu amerykańskiego i europejskiego dla swojego projektu?

Oceniając wykwalifikowanych dostawców podstacji transformatorowych typu skrzynkowego, zespoły ds. zakupów inżynieryjnych często zadają sobie pytanie: Czy powinniśmy określić amerykańskie czy europejskie standardy projektowe dla naszej sieci dystrybucyjnej? Odpowiedź zależy od kontekstu aplikacji i preferencji sieci regionalnej.

Podstacje typu amerykańskiego charakteryzują się charakterystyczną konstrukcją z trzema przedziałami — transformatorem, sekcją wysokiego napięcia i niskim napięciem — przy czym przedział transformatora zwykle wykorzystuje całkowicie uszczelnioną jednostkę zanurzoną w oleju. Konstrukcja ta podkreśla kompaktową powierzchnię, oferując około jednej trzeciej do jednej piątej objętości jednostek typu europejskiego o równoważnej wydajności, co czyni ją szczególnie odpowiednią do instalacji zewnętrznych w społecznościach mieszkalnych i miejskich sieciach dystrybucyjnych o ograniczonej dostępności gruntów.

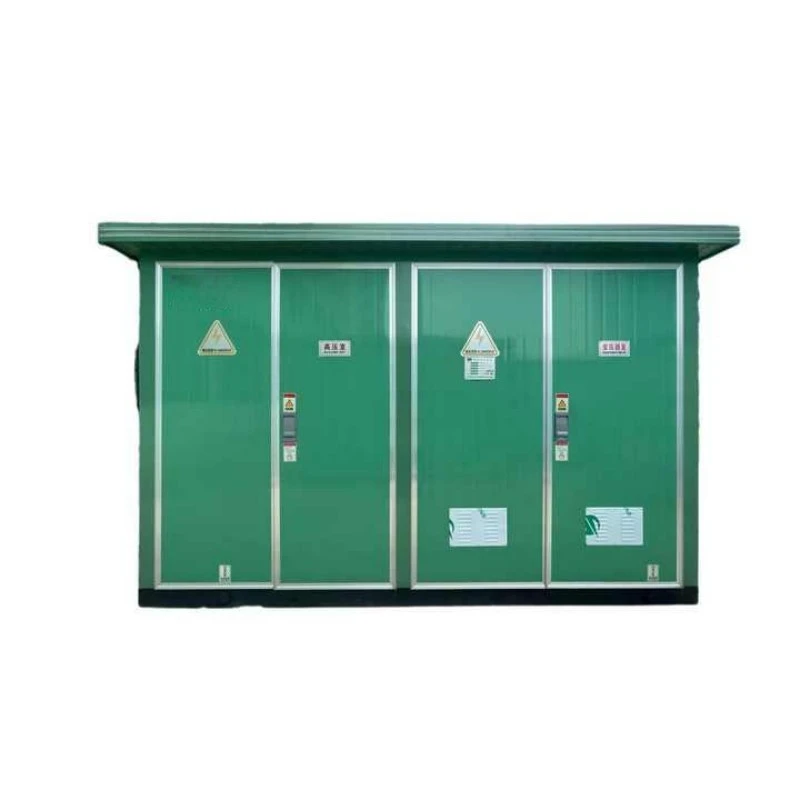

Z kolei podstacje typu europejskiego przyjmują bardziej modułową, opartą na pomieszczeniu konfigurację z oddzielnymi rozdzielnicami wysokiego napięcia, transformatorem i przedziałami niskiego napięcia w jednej obudowie. W tej konstrukcji priorytetem jest łatwość serwisowania i elastyczność, dostosowana zarówno do transformatorów zanurzonych w oleju, jak i transformatorów suchych, i jest ona powszechnie stosowana w parkach przemysłowych, kompleksach handlowych i projektach infrastruktury miejskiej w regionach zgodnych ze standardem IEC.

Obydwa projekty mają wspólne podstawowe zalety — wstępne testy w fabryce, minimalne prace budowlane i szybkie wdrożenie — ale ostatecznie wybór jest zgodny z lokalnymi standardami sieci, dostępnym obszarem lokalizacji i preferencjami dotyczącymi konserwacji.Lugaooferuje obie konfiguracje z pełną personalizacją, zapewniając bezproblemową integrację niezależnie od wymagań regionalnych.

W jaki sposób Lugao zapewnia integralność dielektryczną i trwałość termiczną?

Podstacje skrzynkowe muszą wytrzymywać przepięcia piorunowe, przepięcia przełączające i ciągłe naprężenia termiczne wywołane obciążeniem. Podstacje transformatorowe typu skrzynkowego Lugao są konstruowane w oparciu o fundamenty o wysokiej dielektrycznej, potwierdzone rygorystycznymi testami: wytrzymują częstotliwość sieciową przy 42 kV przez jedną minutę i wytrzymują impulsy piorunowe przy 75 kV po stronie wysokiego napięcia. Progi te spełniają lub przekraczają wymagania podstacji typu amerykańskiego i europejskiego, chroniąc wewnętrzne uzwojenia transformatora i elementy rozdzielnicy przed zakłóceniami w sieci.

Zarządzanie temperaturą bezpośrednio wpływa na żywotność izolacji transformatora. Wzrosty temperatury przy pełnym obciążeniu – około 45,1 K w uzwojeniach wysokiego napięcia i 52,9 K w uzwojeniach niskiego napięcia – stale mieszczą się w granicach określonych przez IEC i IEEE. Konstrukcja obudowy obejmuje zoptymalizowane ścieżki wentylacyjne i powierzchnie rozpraszające ciepło, które aktywnie kierują ciepło z dala od najważniejszych komponentów, zapobiegając miejscowym powstawaniu gorących punktów, które pogarszają izolację papieru i przyspieszają starzenie się oleju. Ta odporność termiczna przekłada się na niższe koszty cyklu życia i zmniejszoną częstotliwość konserwacji inwestycji w transformator mocy.

Jakie zabezpieczenia strukturalne i środowiskowe są zintegrowane?

Narażona na działanie czynników atmosferycznych, pyłu i przypadkowych uderzeń obudowa podstacji służy jako pierwsza obrona przed degradacją środowiska. Podstacje Lugao osiągają stopień ochrony IP44, zapewniając skuteczną odporność na wnikanie cząstek stałych i rozpryski wody, odpowiednie zarówno dla instalacji typu amerykańskiego na otwartych podwórkach, jak i konfiguracji typu europejskiego zintegrowanych z budynkiem. Wykonana ze stali odpornej na korozję z antykorozyjną obróbką powierzchni, obudowa wytrzymuje ekstremalne temperatury otoczenia, wysoką wilgotność i korozyjną atmosferę przybrzeżną, zapewniając integralność strukturalną przez dziesięciolecia użytkowania.

W jaki sposób Lugao sprawdza odporność na zwarcie?

W sieciach dystrybucyjnych nieuchronnie występują prądy zwarciowe. Zdolność podstacji do przetrwania takich zdarzeń bez wewnętrznych odkształceń lub uszkodzeń szyn zbiorczych nie podlega negocjacjom. Podstacje transformatorowe typu skrzynkowego Lugao są testowane pod kątem wytrzymałości zwarciowej – przykładowe wartości znamionowe obejmują 20 kA RMS po stronie wysokiego napięcia – z inspekcjami po badaniu potwierdzającymi integralność połączeń szyn zbiorczych i zerowe odkształcenia strukturalne. Ta sprawdzona wytrzymałość mechaniczna gwarantuje inżynierom projektu, że nasze podstacje utrzymują stabilność systemu w najbardziej wymagających warunkach usterek.

Jaką wydajność, napięcie i konfiguracje chłodzenia może dostarczyć Lugao?

Warsztat produkcyjny firmy Lugao posiadający certyfikaty ISO9001 i SGS, wyposażony w profesjonalne linie montażowe i stanowiska testowe pełnej mocy, produkuje podstacje transformatorowe typu skrzynkowego w ścisłej zgodności z międzynarodowymi normami IEC, GB, CE i CCC, obsługując bezpośrednie wdrożenie typu plug-and-play bez kosztownych modyfikacji w miejscu instalacji.

Klasy napięcia i zakresy wydajności

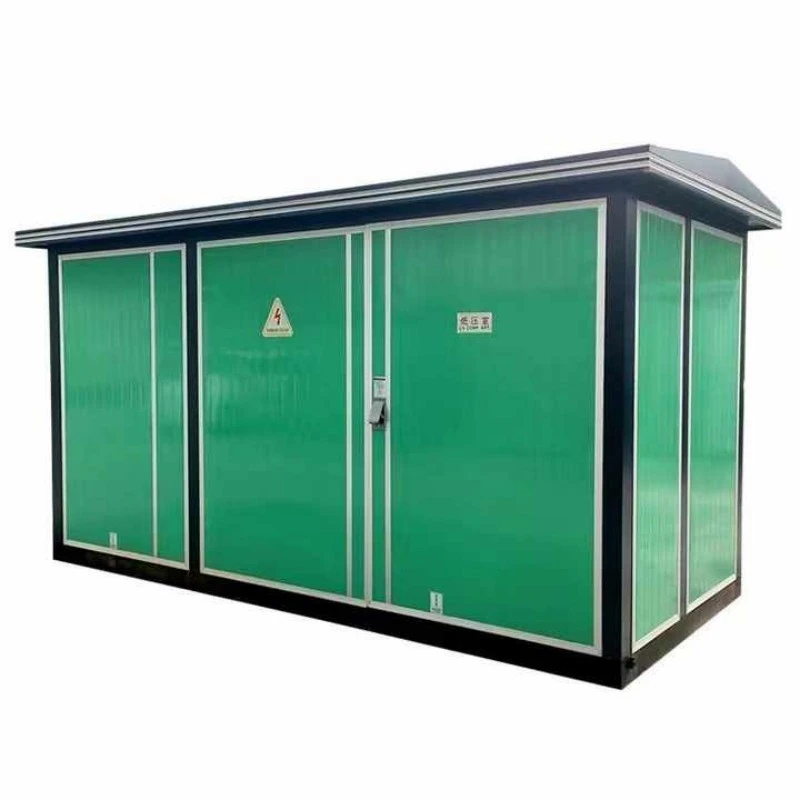

Podstacje 30 kV / 35 kV typu amerykańskiego i europejskiego:Zaprojektowane dla podstacji dystrybucyjnych mediów, systemów kolektorów farm wiatrowych i stref przemysłu ciężkiego wymagających transformacji średniego napięcia o solidnej wytrzymałości zwarciowej i niskim poziomie wyładowań niezupełnych.

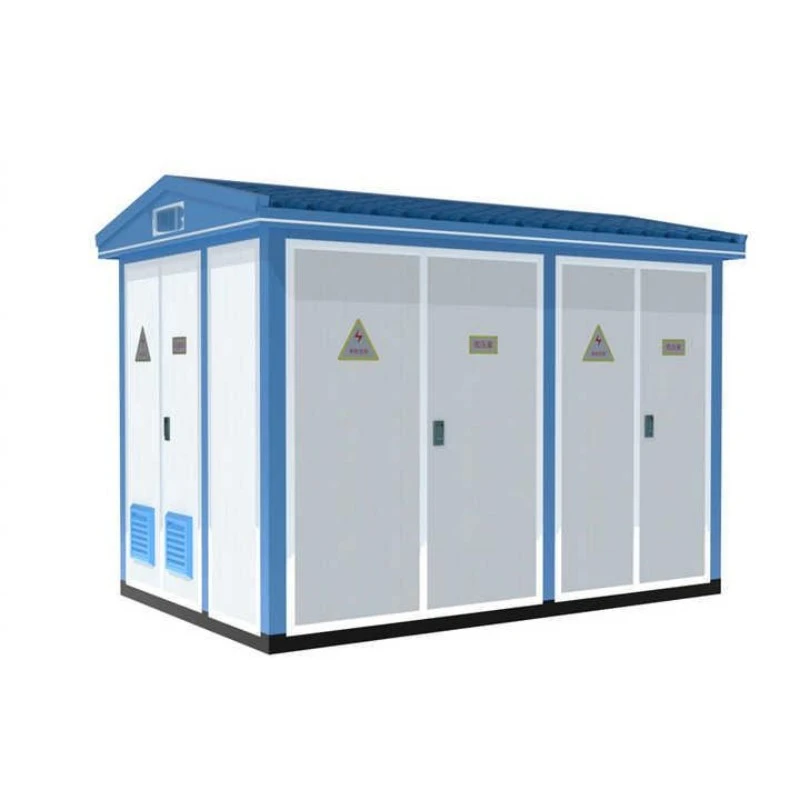

Podstacja inteligentna/kompaktowa 24 kV (20 kV):Wyposażone w inteligentne moduły po stronie WN i NN, umożliwiające zdalne sterowanie, wykrywanie, sygnalizację i regulację w zastosowaniach automatyki sieci państwowej. Nadaje się do miejskich wieżowców, domów mieszkalnych i infrastruktury miejskiej.

Podstacja rozdzielcza 11kV / 10kV:Idealny do kompleksów handlowych, wspólnot mieszkaniowych i projektów elektryfikacji obszarów wiejskich. Posiada konstrukcję zbiornika z tektury falistej lub opcje transformatora suchego, eliminując wymagania konserwatorskie i zapewniając niezawodną pracę w trudnych warunkach zewnętrznych.

Opcje transformatorów i rozdzielnic

Lugao oferuje elastyczne konfiguracje wewnętrzne odpowiadające konkretnym wymaganiom projektu:

Typ transformatora: W pełni uszczelnione, zanurzone w oleju(S9, S11, S13, SH15) lub typu suchego (SCB10, SCB11, SCBH15), uwzględniając preferencje dotyczące bezpieczeństwa pożarowego i ochrony środowiska.

Rozdzielnica wysokiego napięcia:Szafy XGN15, HXGN17 lub KYN28A z konfiguracją przełącznika obciążenia lub wyłącznika próżniowego, obsługujące tryby sieci pierścieniowej, terminala lub podwójnego zasilania.

Dystrybucja niskiego napięcia:GGD, GCS lubRozdzielnica MNSz funkcjami kompensacji przychodzącej, wychodzącej i reaktywnej, obsługujące konstrukcje panelowe lub montowane w szafie.

Jak wybrać idealną podstację skrzynkową dla obiektów miejskich o ograniczonej przestrzeni?

W przypadku tradycyjnych podstacji o dużej powierzchni, możliwe są nadal konwencjonalne instalacje w budynkach. Jednak miejskie podziemne podstacje, kompaktowe instalacje GIS i zatłoczone dzielnice handlowe wymagają rozwiązań zoptymalizowanych pod względem przestrzennym. Lugao oferuje dostosowaną do indywidualnych potrzeb optymalizację powierzchni, zmniejszając ogólne wymagania dotyczące powierzchni uziemienia poprzez wykorzystanie rozdzielnic o dużej gęstości i zintegrowanych konstrukcji transformatorów. Podstacje typu amerykańskiego, dzięki swojej kompaktowej objętości, szczególnie nadają się do dystrybucji na osiedlach mieszkaniowych, gdzie koszty gruntów są wygórowane. Jednostki typu europejskiego, choć większe, zapewniają doskonały dostęp serwisowy do zastosowań przemysłowych, w których częstotliwość konserwacji jest większa.

Obejrzyj naszą linię produkcyjnąWideo

Poznaj z pierwszej ręki doskonałość produkcji podstacji transformatorowych typu skrzynkowego Lugao:
