Inteligentna prefabrykowana podstacja zewnętrzna typu skrzynkowego

Co to za sprzęt?

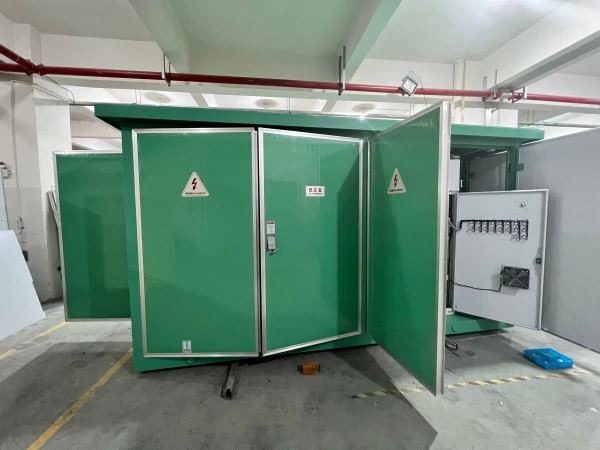

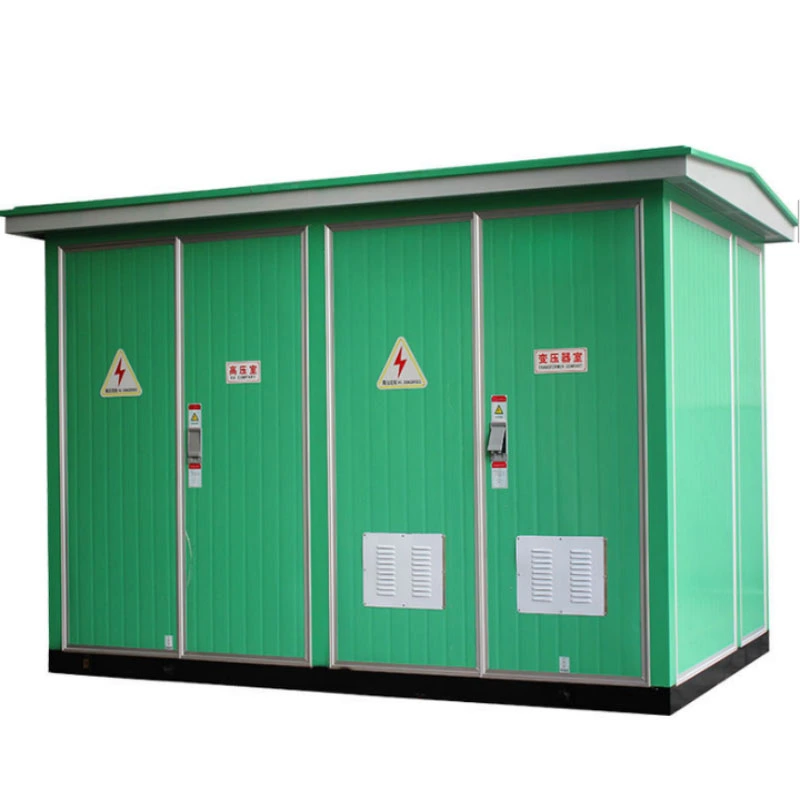

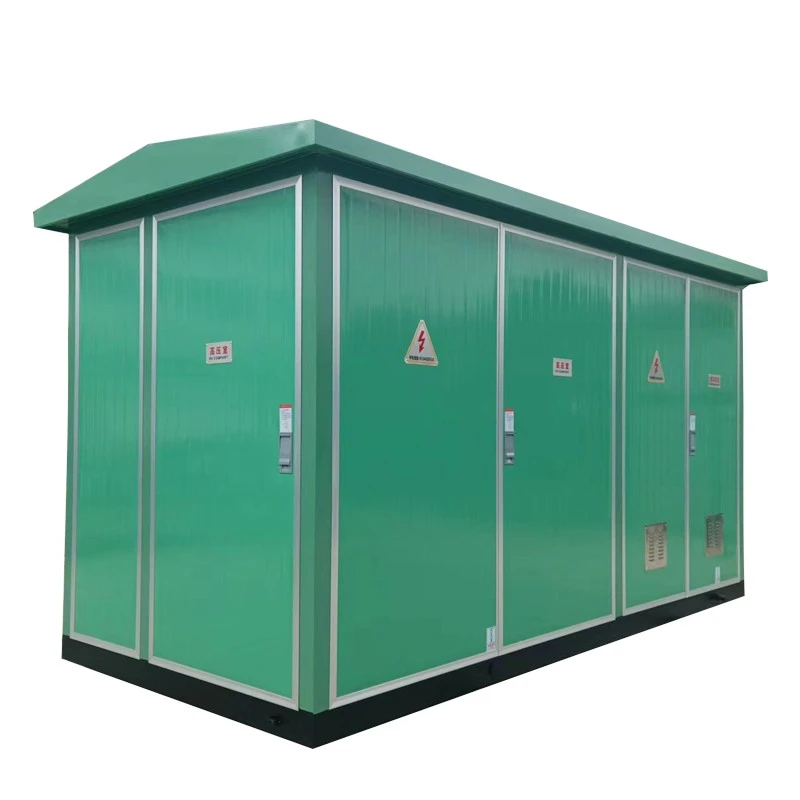

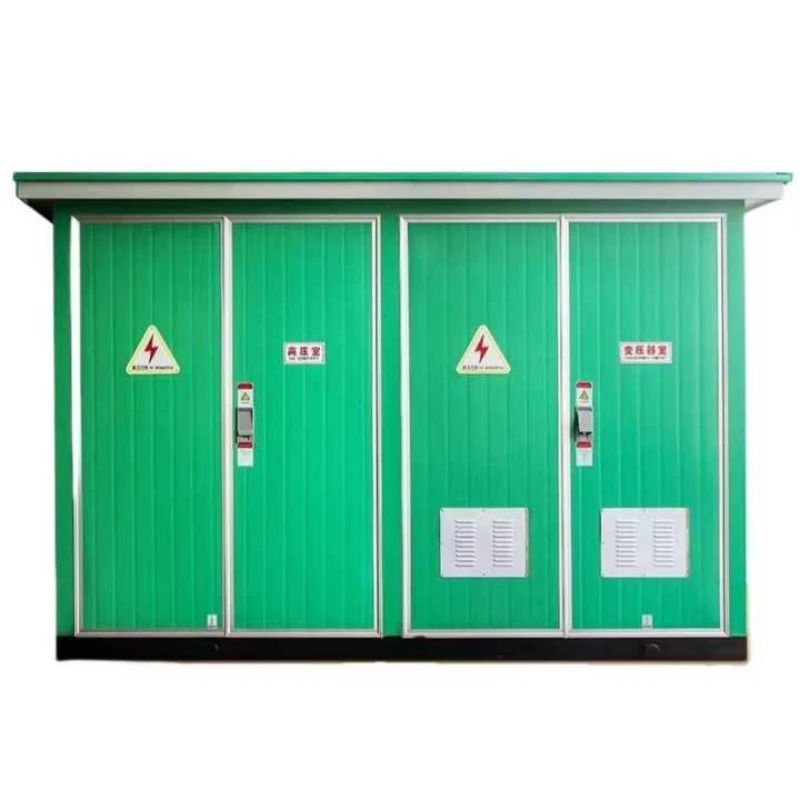

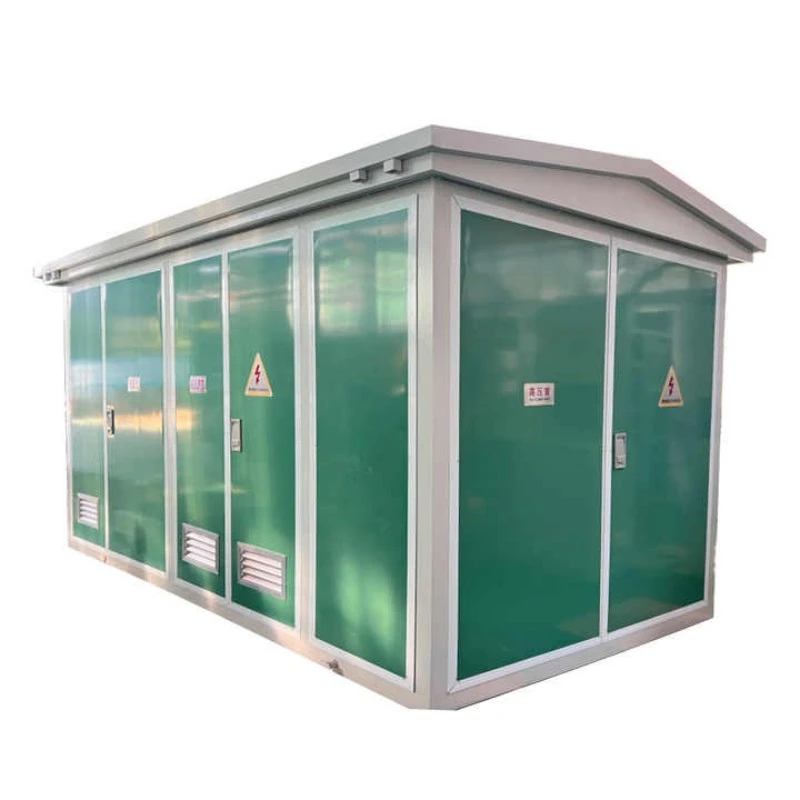

Inteligentna prefabrykowana podstacja zewnętrzna typu skrzynkowego YB-24 to fabrycznie zmontowana, kompaktowa jednostka dystrybucji energii, która integrujerozdzielnica wysokiego napięcia, transformator mocy i sprzęt dystrybucyjny niskiego napięcia w jednej obudowie odpornej na warunki atmosferyczne. Należy do rodziny podstacji prefabrykowanych, zwanych także „podstacjami kompaktowymi” lub „podstacjami pakietowymi”.

Podział kodu modelu:

YB — prefabrykowana podstacja skrzynkowa

24 — Kod serii projektowej reprezentujący inteligentne sterowanie i konfigurację modułową

Co to robi?

Podstawową funkcją tego sprzętu jest odbieranie energii elektrycznej o wysokim napięciu (zwykle 10 kV lub 35 kV), obniżanie jej do niskiego napięcia (400 V/380 V) za pomocą zintegrowanego transformatora i bezpieczne rozprowadzanie jej do odbiorców końcowych, takich jak wspólnoty mieszkaniowe, obiekty handlowe, fabryki lub stacje ładowania pojazdów elektrycznych.

W przeciwieństwie do tradycyjnych podstacji budowlanych, YB-24 nie wymaga montażu poszczególnych komponentów na miejscu. Jest w pełni okablowany, przetestowany i wysyłany jako pojedyncza jednostka. Wykorzystuje bezolejowy, suchy lub biodegradowalny transformator wypełniony olejem (opcjonalnie) i opiera się na naturalnym lub wymuszonym chłodzeniu powietrzem. Inteligentny system sterowania umożliwia zdalne gromadzenie danych, alarmowanie o usterkach i automatyczne przełączanie, dzięki czemu idealnie nadaje się do zastosowań w inteligentnych sieciach.

Zalety produktu

Inteligentna prefabrykowana podstacja zewnętrzna typu skrzynkowego YB-24 oferuje wyraźne zalety w porównaniu z tradycyjnymi podstacjami:

1. Oszczędność miejsca i szybka instalacja

Zajmuje tylko 40% powierzchni konwencjonalnej podstacji cywilnej

Można go zamontować na zwykłej płycie betonowej w ciągu 2-3 dni

Nie ma potrzeby tworzenia oddzielnych pomieszczeń sprzętowych ani szybów wentylacyjnych

2. Wysoka inteligencja

Standardowo wyposażony w RTU (Remote Terminal Unit)

Obsługuje komunikację 4G/5G lub światłowodową

Monitorowanie w czasie rzeczywistym napięcia, prądu, współczynnika mocy, temperatury i stanu drzwi

Zdalne wyłączenie/zamknięcie i regulacja parametrów

3. Bezpieczeństwo i ochrona środowiska

Opcjonalna konstrukcja bezolejowa (transformator suchy)

Odporny na łuk elektryczny przedział wysokiego napięcia

Stopień ochrony IP54 zapobiega wnikaniu kurzu i wody

Wejście kablowe od dołu, eliminujące odsłonięte części pod napięciem

4. Ekonomiczny cykl życia

30–40% niższa inwestycja początkowa w porównaniu z podstacjami cywilnymi

Redukcja kosztów prac inżynieryjnych o 60%.

Niższe koszty konserwacji dzięki modułowej wymianie komponentów

5. Możliwość dostosowania do trudnych warunków

Zakres temperatury pracy: -25°C do +55°C

Powłoka antykorozyjna dla obszarów przybrzeżnych i przemysłowych

Wewnętrzny system ogrzewania opcjonalny dla zimnych regionów

Cecha produktu

Zastosowanie produktu

Inteligentna prefabrykowana podstacja zewnętrzna typu skrzynkowego YB-24 nadaje się do szerokiego zakresu scenariuszy, w których wymagane jest szybkie wdrożenie, niewielka powierzchnia i inteligentna obsługa.

Szczegóły produkcji

1. Produkcja obudów

Wykrawanie, gięcie i spawanie CNC zapewniające wysoką precyzję

Dwuwarstwowa powłoka proszkowa (podkład cynkowy + nawierzchnia poliestrowa) ≥80μm

Test mgły solnej ≥500 godzin

Dach o nachyleniu 5°, aby zapobiec gromadzeniu się wody

2. Układ wewnętrzny

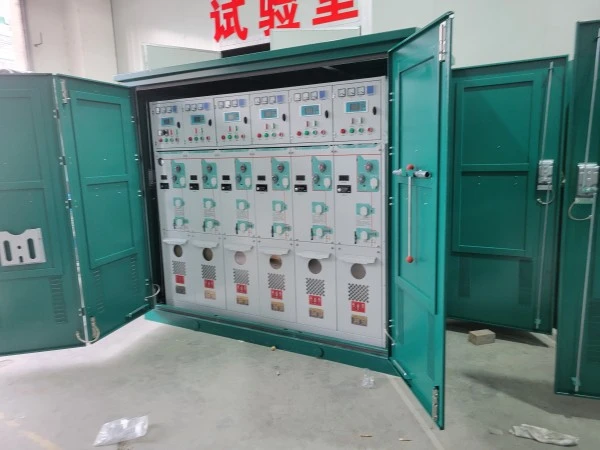

Przedział wysokiego napięcia: jednostka główna z pierścieniem SF6 lub rozłącznik obciążenia, odgromnik, bezpiecznik wysokonapięciowy

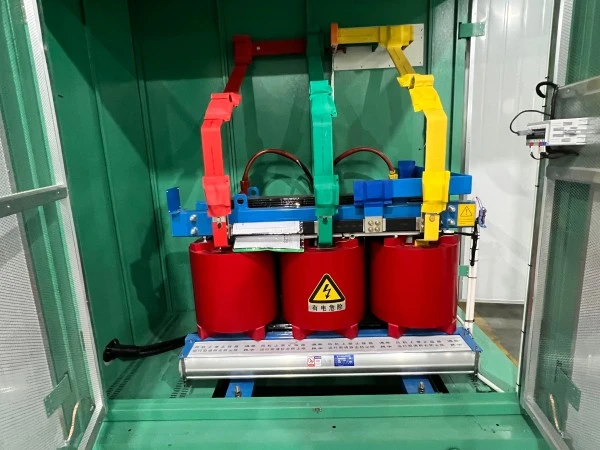

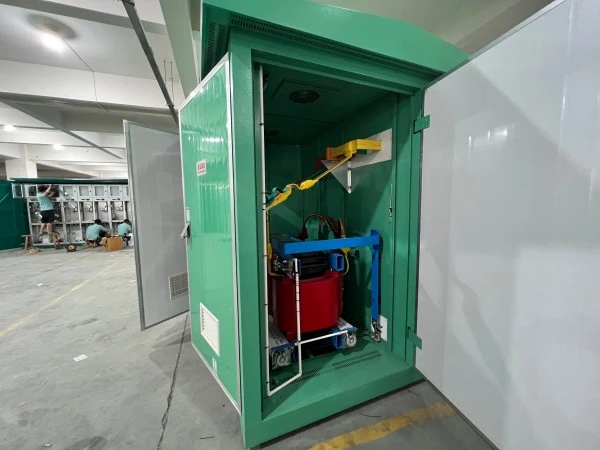

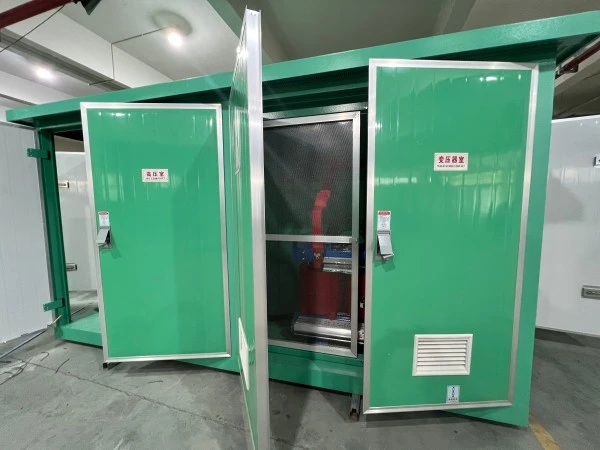

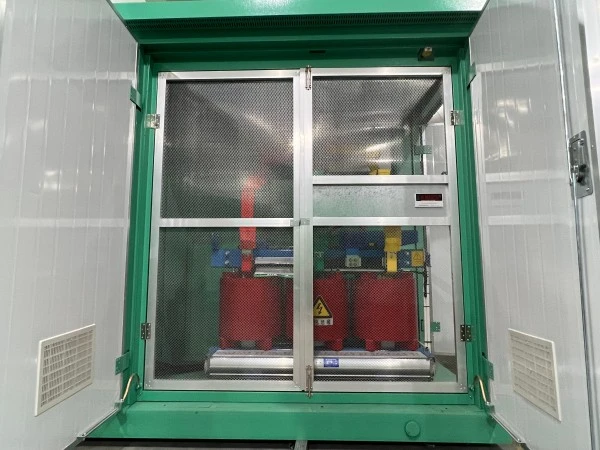

Przedział transformatora: Transformator zamontowany na rolkach, zdejmowany panel przedni dla łatwej konserwacji

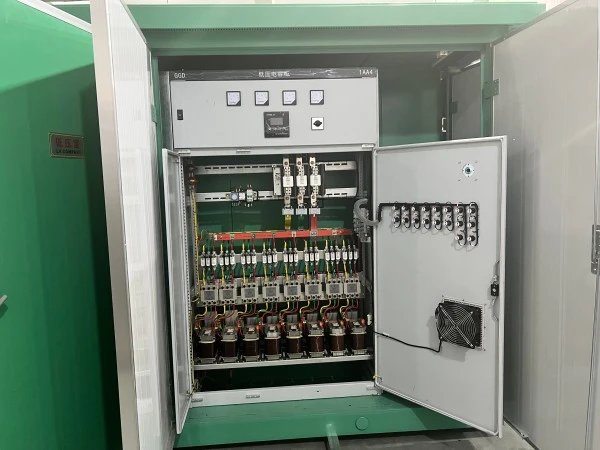

Przedział nn: wyłącznik główny, wyłączniki odgałęzień, automatyczna bateria kondensatorów, inteligentny terminal monitorujący

Wszystkie przedziały oddzielone ognioodpornymi przegrodami metalowymi (klasa A)

3. Szczegóły inteligentnego systemu

Monitorowanie temperatury: czujniki PT100 na uzwojeniach transformatora i wnętrzu obudowy

Stan drzwi: Przełącznik magnetyczny z alarmem w chmurze

Pomiar energii: Licznik dwukierunkowy klasy 1 lub 0,5S

Pilot zdalnego sterowania: obsługuje IEC 60870-5-101/104, DNP3.0

Sterowanie lokalne: Chroniony hasłem interfejs HMI z rejestracją zdarzeń

4. Wejście kabla i uziemienie

Dolne wejście kablowe z gumowymi przelotkami (zachowany stopień ochrony IP54)

Dedykowana miedziana szyna uziemiająca (40×4mm) we wszystkich przedziałach

Rezystancja uziemienia ≤4Ω

5. Testowanie jakości przed dostawą

Test wytrzymywania napięcia o częstotliwości sieciowej (35 kV dla strony WN, 2,5 kV dla strony NN)

Test przekładni transformatora i strat bez obciążenia

Test komunikacji inteligentnego systemu (ciągły ping przez 30 minut)

Test deszczu (symulowany 10 mm/min przez 1 godzinę)

Pakowanie i obsługa posprzedażna

Opakowanie

Całość owinięta folią stretch + narożniki z tektury falistej

Drewniana podstawa paletowa z miejscami na wózki widłowe

Worki ze środkiem pochłaniającym wilgoć wewnątrz obudowy zapobiegające zawilgoceniu podczas transportu

Wszystkie otwory zewnętrzne uszczelnione wodoodporną taśmą

Zaangażowanie w obsługę posprzedażną

Okres gwarancji: 12 miesięcy od daty wysyłki (z możliwością przedłużenia do 24 lub 36 miesięcy w przypadku płatnej umowy serwisowej)

Często zadawane pytania (FAQ)

P1: Czy inteligentna prefabrykowana podstacja zewnętrzna typu skrzynkowego YB-24 jest odpowiednia dla obszarów przybrzeżnych o dużym zasoleniu?

O: Tak. W standardowej obudowie zastosowano antykorozyjną powłokę proszkową o grubości ≥80μm i przeszła ona 500-godzinny test mgły solnej. Do środowisk silnie korozyjnych (np. porty, zakłady chemiczne) oferujemy obudowy ze stali nierdzewnej 304/316 oraz dodatkową powłokę na wewnętrznych szynach zbiorczych.

P2: Czy można wymienić transformator bez wymiany całej podstacji?

O: Tak. Przedział transformatora posiada zdejmowane panele boczne i szyny rolkowe. Transformator można wyciągnąć z przodu lub z boku i włożyć jednostkę zamienną bez naruszania przedziałów WN lub NN. Ta modułowość jest kluczową cechą konstrukcji YB-24.

P3: Czy inteligentny system obsługuje połączenie z systemem SCADA innej firmy?

O: Tak. Standardowy sterownik obsługuje Modbus RTU przez RS485 i Modbus TCP przez Ethernet. Można go również skonfigurować dla protokołów IEC 60870-5-101/104 lub DNP3.0. Udostępniamy kompletną mapę rejestrów do integracji systemu.

P4: Czy wolno umieszczać YB-24 w pobliżu budynków mieszkalnych ze względu na limity hałasu?

O: Tak. W przypadku transformatora suchego poziom hałasu wynosi ≤55 dB w odległości 1 metra, co odpowiada limitom mieszkalnym. W przypadku transformatorów zanurzonych w oleju dodajemy podkładki tłumiące drgania i obudowę akustyczną wewnątrz przedziału transformatora, redukując hałas do ≤48dB.

P5: Jaki jest standardowy czas dostawy?

Odp.: W przypadku konfiguracji standardowych (800 kVA lub mniej, IP54, obudowa stalowa, z jednostką główną pierścieniową) dostawa trwa 15–20 dni roboczych od potwierdzenia zamówienia. Projekty niestandardowe (stal nierdzewna, specjalny kolor, dodatkowa wysokość do wejścia linii napowietrznej) wymagają 25–30 dni roboczych.

P6: Jakie typy transformatorów są dostępne dla YB-24?

Odp.: YB-24 można skonfigurować za pomocątransformatory zanurzone w olejutakie jak S13/S20 lub transformatory suche odlewane z żywicy epoksydowej, takie jak SCB13/SCB14, w zależności od wymagań projektu, środowiska instalacji, wymagań bezpieczeństwa przeciwpożarowego i lokalnych norm.
