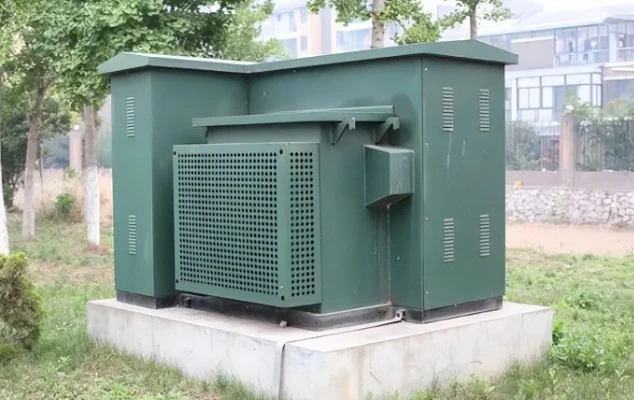

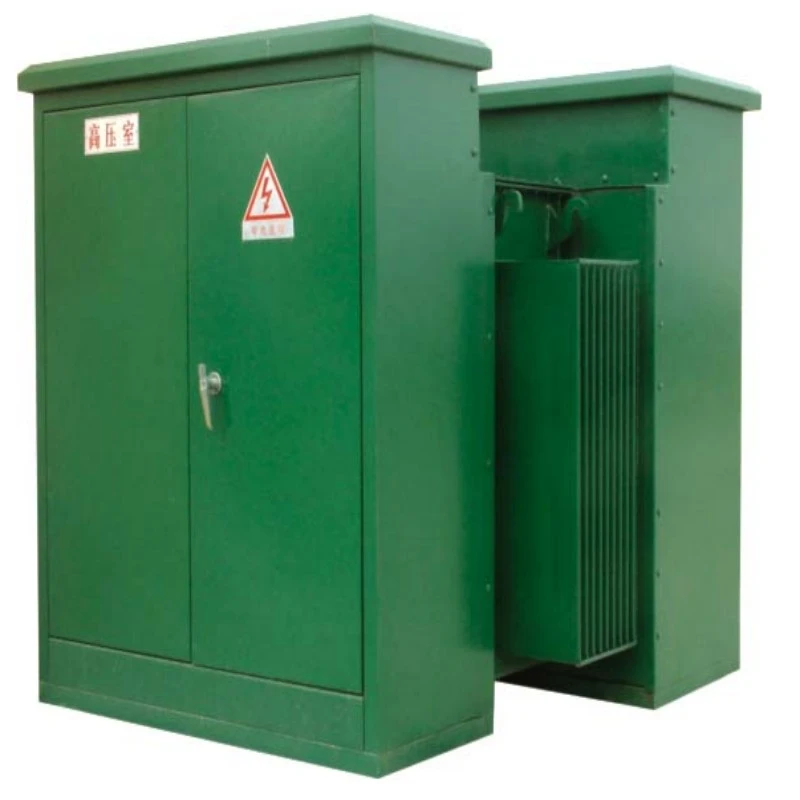

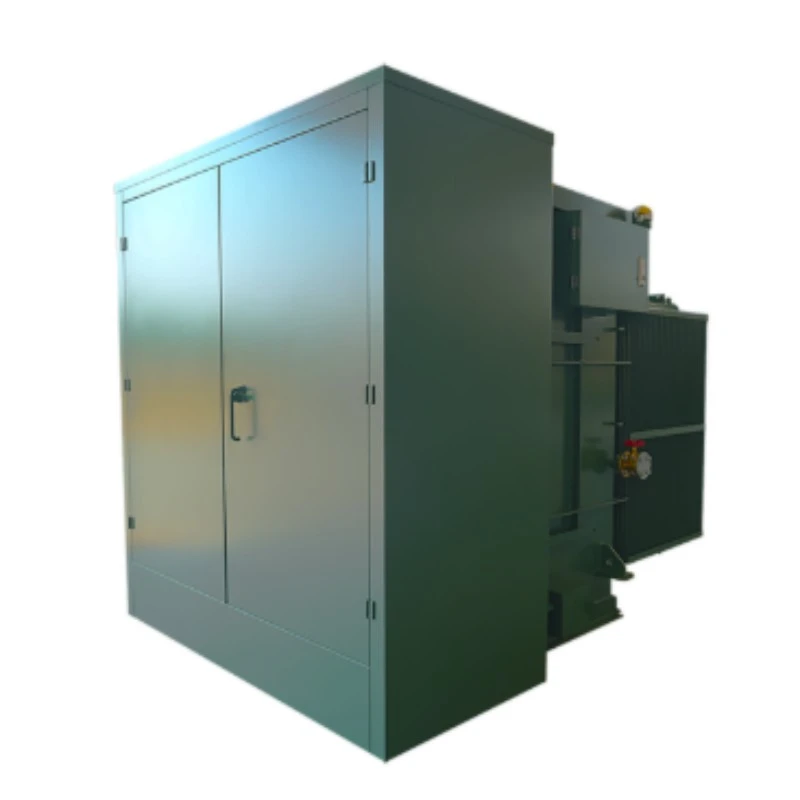

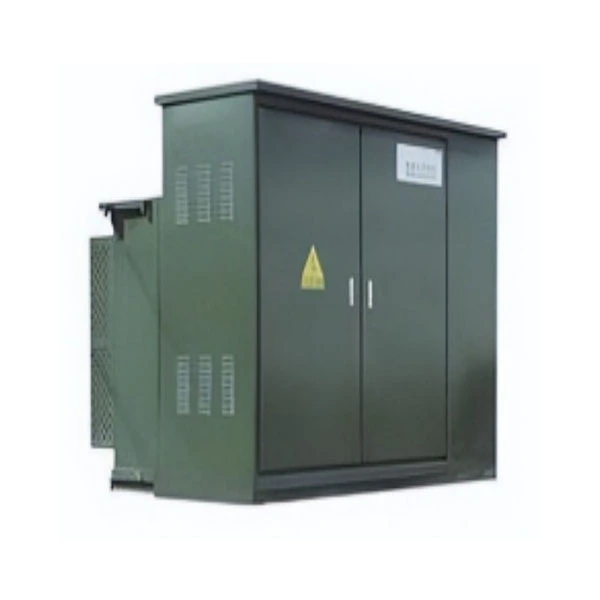

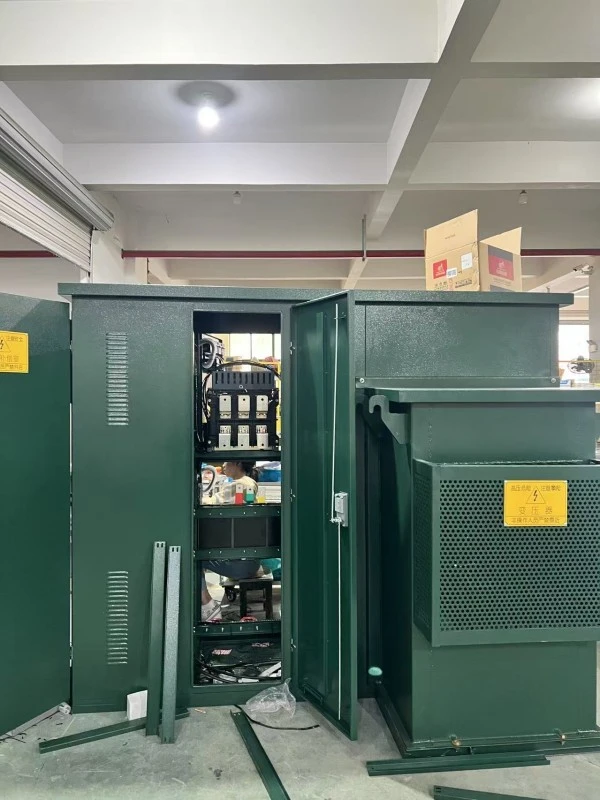

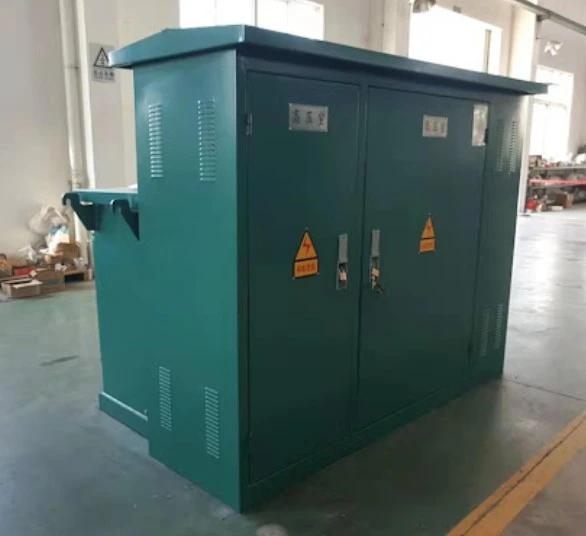

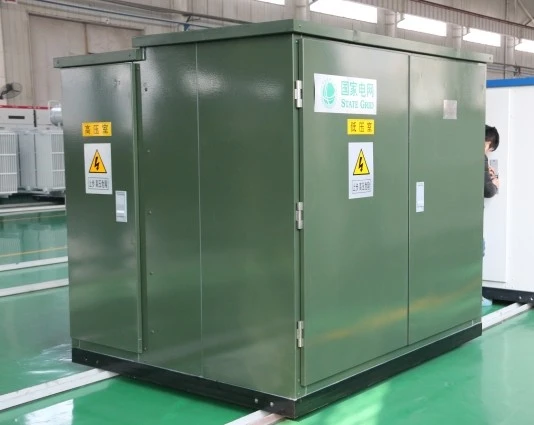

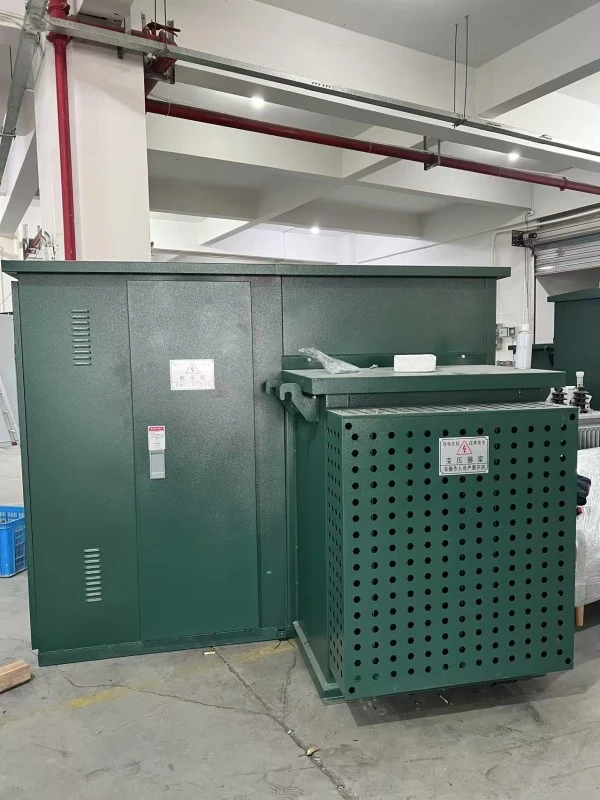

Kompaktowa podstacja typu amerykańskiego z izolacją olejową transformatora

Podstacja kompaktowa typu amerykańskiego z izolacją olejową transformatora jest w pełni zintegrowanym, prefabrykowanym rozwiązaniem do dystrybucji energii. Z definicji jest to kompaktowy zespół montowany na płozach, który łączy w sobie:rozdzielnica wysokiego napięcia, transformator olejowy i panele rozdzielcze niskiego napięcia w jednej, szczelnej metalowej obudowie.

Co to jest:

W przeciwieństwie do tradycyjnych podstacji w stylu europejskim, które oddzielają komponenty, jest toJednostka typu amerykańskiegowykorzystuje olej transformatorowy zarówno jako izolator elektryczny, jak i czynnik chłodzący. Kadź transformatora jest strukturalnie zintegrowana z obudową, tworząc ujednoliconą obudowę typu „skrzynkowego”.

Co robi:

Podstacja ta jest przeznaczona do przekształcania pierwotnej energii elektrycznej wysokiego napięcia (zwykle od 12 kV do 36 kV) w energię użytkową niskiego napięcia (208 V do 480 V). Pełni trzy krytyczne funkcje:

1. Obniżenie napięcia: Redukuje napięcie średnie do napięć użytkowych.

2. Ochrona: Zawiera bezpieczniki i wyłączniki chroniące sieci przed awariami.

3. Dystrybucja: Zarządza energią elektryczną i dystrybuuje ją do wspólnot mieszkaniowych, centrów handlowych lub obiektów przemysłowych.

Kompaktowa podstacja typu amerykańskiego typu pudełkowego z izolacją olejową transformatora doskonale sprawdza się w środowiskach, w których przestrzeń jest na wagę złota, ale nie można obniżyć niezawodności. Eliminuje potrzebę oddzielnego ogrodzonego podwórza lub betonowego sklepienia, ponieważ wszystkie części pod napięciem są całkowicie zamknięte.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

P1: Czym różni się kompaktowa podstacja typu amerykańskiego z izolacją olejową transformatora od standardowego transformatora montowanego na podkładce?

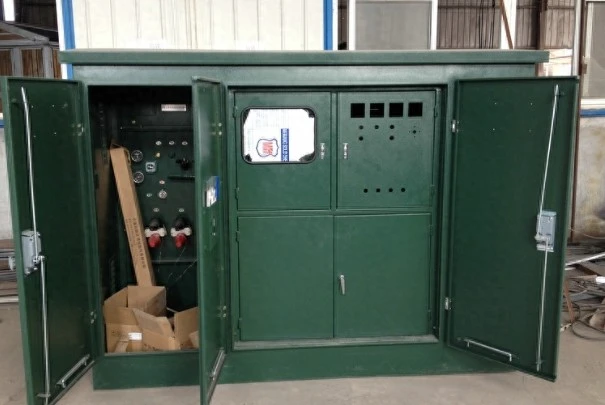

Odpowiedź 1: Różnica polega na integracji. Standardowy transformator montowany na podkładce to po prostu transformator. Nasza kompaktowa podstacja typu amerykańskiego typu skrzynkowego zawiera przedział wysokiego napięcia z rozłącznikami i bezpiecznikami, a także panel wyłączników niskiego napięcia. Jest to „podstacja w puszce”, podczas gdy standardowa jednostka to po prostu transformator. Izolacja olejowa zapewnia również doskonałą zdolność gaszenia łuku podczas zwarć.

P2: W jaki sposób izolacja olejowa wpływa na moją pracę w ekstremalnych klimatach?

A2: Olej transformatorowy ma wyższą wytrzymałość dielektryczną niż powietrze i znacznie lepszą przewodność cieplną. W gorącym klimacie (do 50°C) olej pochłania ciepło z rdzenia i cewek, rozpraszając je przez faliste ściany zbiornika. W zimnym klimacie olej utrzymuje stabilną lepkość, zapobiegając powstawaniu łuków wewnętrznych. To sprawia, że ​​kompaktowa podstacja typu amerykańskiego z izolacją olejową transformatora jest idealna na pustynie, regiony przybrzeżne i zaśnieżone przełęcze górskie.

P4: Czy mogę dostosować konfigurację wyjścia niskiego napięcia?

A4: Tak. Oferujemy konfigurowalne panele niskiego napięcia z 2 do 8 wyjściami, w tym wyjścia MCCB (Molded Case Circuit Breaker). Można także dodać przedziały pomiarowe, odgromniki i kondensatory do automatycznej korekcji współczynnika mocy.

Scenariusze zastosowań

1. Podziały mieszkalne: Zasilają podziemne sieci zasilające zespołów mieszkaniowych.

2. Farmy wiatrowe i słoneczne: Zwiększa napięcie generatora lub obniża napięcie sieciowe w celu zapewnienia zasilania pomocniczego.

3. Stacje ładowania pojazdów elektrycznych: Zapewniają dedykowane zasilanie trójfazowe 480 V dla szybkich ładowarek prądu stałego.

4. Parki przemysłowe: Służy jako tymczasowa lub stała kompaktowa podstacja zasilania budowlanego.

5. Projekty rewitalizacji obszarów miejskich: Zastępuje stare transformatory sklepieniowe, w których istnieje ryzyko zalania.

Szczegóły produkcji i przewaga konkurencyjna

Szczegółowe komponenty:

● Konstrukcja zbiornika: W naszym zbiorniku zastosowano stal walcowaną na zimno o grubości 2,5 mm – 3,0 mm (konkurenci często używają stali o grubości 1,5 mm). Faliste żebra są spawane automatycznie, aby w 100% zapobiec wyciekom oleju.

● Rdzeń i uzwojenia: Używamy stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności (gatunek M4). Uzwojenia miedziane (nie aluminiowe) są całkowicie wyżarzane, aby zmniejszyć straty histerezy.

● Jakość oleju: Napełniamy olejem transformatorowym z inhibitorami (norma IEC 60296) o napięciu przebicia >60kV. Opcjonalnie: ester naturalny (olej roślinny) spełniający wymogi biodegradowalności.

● Rozłącznik HV: Zawiera 4-pozycyjny rozłącznik obciążenia (zamknięty/otwarty/uziemiony/podłączony) z widocznymi wskaźnikami przerwania.

● System malarski: 5-etapowa obróbka wstępna + grunt epoksydowy bogaty w cynk + poliestrowa warstwa nawierzchniowa. Testowana w mgle solnej przez ponad 500 godzin.

Przewagi produkcyjne w porównaniu z konkurencją:

Często zadawane pytania

P1: Podstacja kompaktowa typu amerykańskiego z izolacją olejową transformatora została dostarczona z niskim ciśnieniem oleju. Czy przecieka?

Odp.: Nie. Wysyłamy jednostki z małą osłoną azotu, aby zapobiec utlenianiu. Manometr może wskazywać zero. Po napełnieniu świeżym olejem do poziomu wskaźnika (około 5-10 cm nad rdzeniem) pozostawić na 6 godzin. Jeżeli w ciągu 24 godzin poziom ponownie spadnie, skontaktuj się z nami w celu sprawdzenia uszczelnienia.

P4: Czy dostarczacie części zamienne do podstacji kompaktowej typu amerykańskiego z izolacją olejową transformatora?

O: Tak. W magazynie posiadamy bezpieczniki wysokiego napięcia (w stylu Bay-o-net), wyłączniki niskiego napięcia, wskaźniki poziomu oleju, ciśnieniowe zawory bezpieczeństwa i zestawy uszczelek od ponad 10 lat. Zamów dowolną część zamienną za pośrednictwem naszego portalu internetowego, a wysyłka nastąpi w ciągu 48 godzin.

P5: Jak sprawdzić jakość oleju po 2 latach eksploatacji?

Odp.: Użyj testera wytrzymałości dielektrycznej oleju (ASTM D877). Pobrać próbkę z dolnego zaworu spustowego. Wytrzymałość dielektryczna powinna wynosić > 30 kV. Jeśli spadnie poniżej 20 kV, przefiltruj olej lub wymień go. W przypadku jednostek o mocy powyżej 1000 kVA zalecamy coroczną analizę rozpuszczonego gazu (DGA).

P6: Czy podstacja kompaktowa typu amerykańskiego z izolacją olejową transformatora jest kompatybilna z systemami inteligentnych sieci?

O: Absolutnie. Opcjonalne dodatki obejmują: jednostki zdalnego monitorowania 4G/5G (temperatura oleju, ciśnienie, prąd obciążenia) i porty RS485/Modbus RTU. Można go zintegrować bezpośrednio z systemem SCADA.

Obsługa posprzedażna

Okres gwarancji: 12 miesięcy od daty uruchomienia lub 14 miesięcy od daty wysyłki (w zależności od tego, co nastąpi wcześniej).

Zakres ubezpieczenia: Wszystkie wady produkcyjne, w tym awarie rdzenia, zwarcia uzwojeń, wycieki oleju ze spawów irozdzielnicaawaria mechaniczna.
