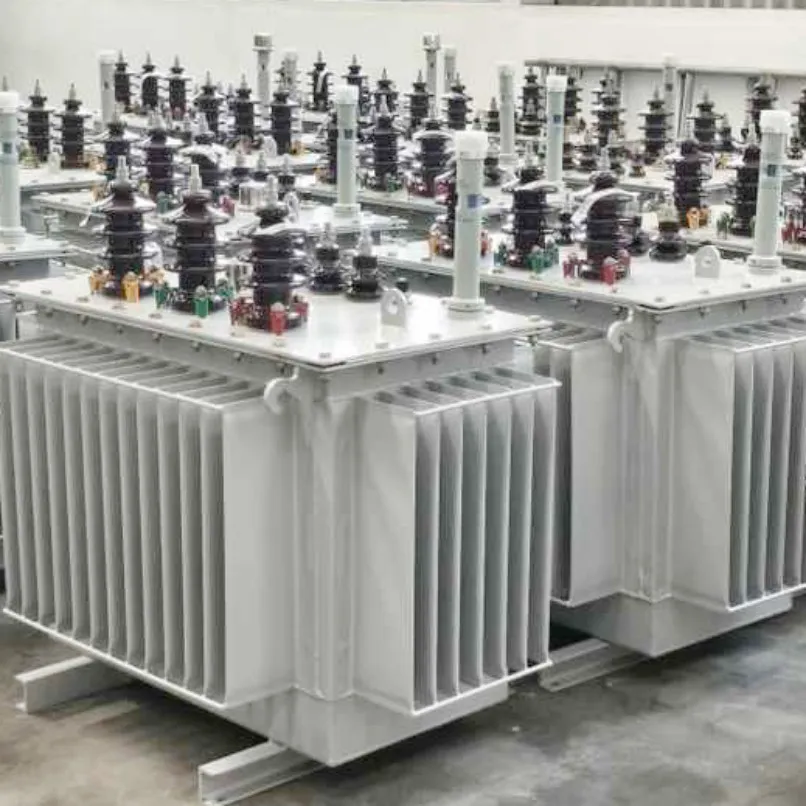

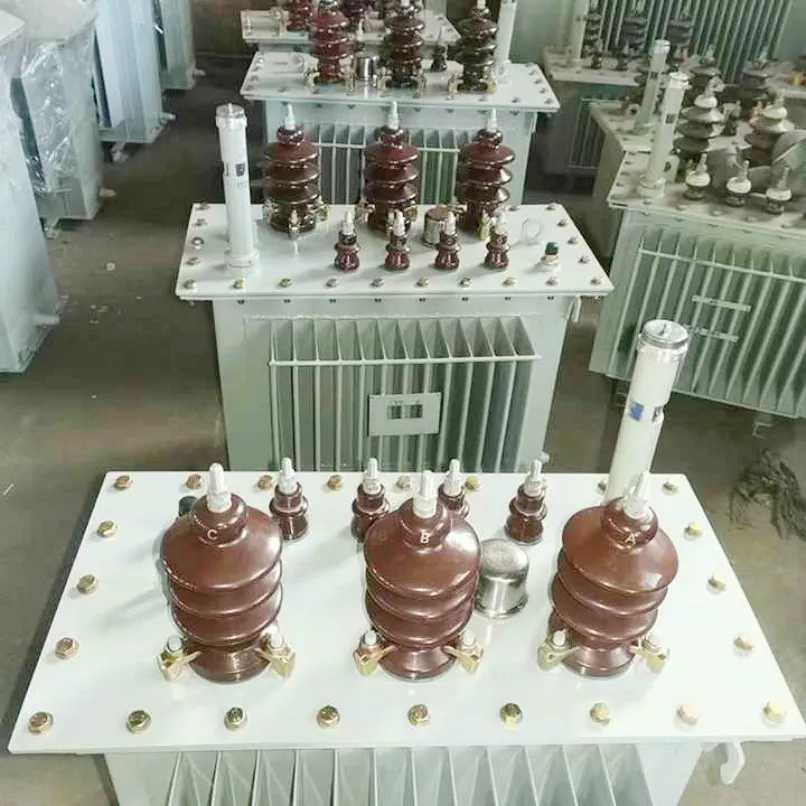

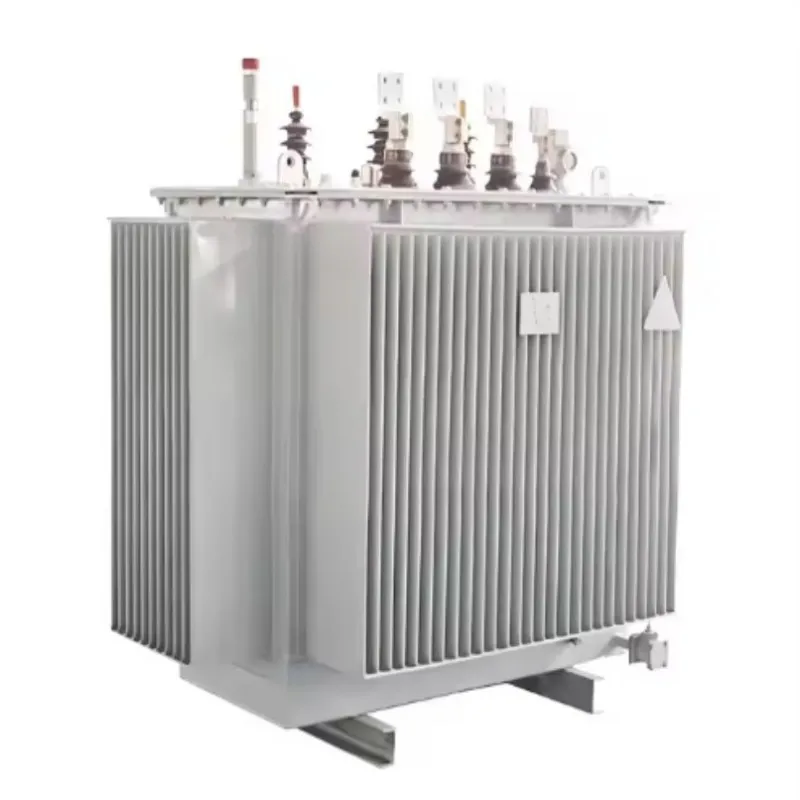

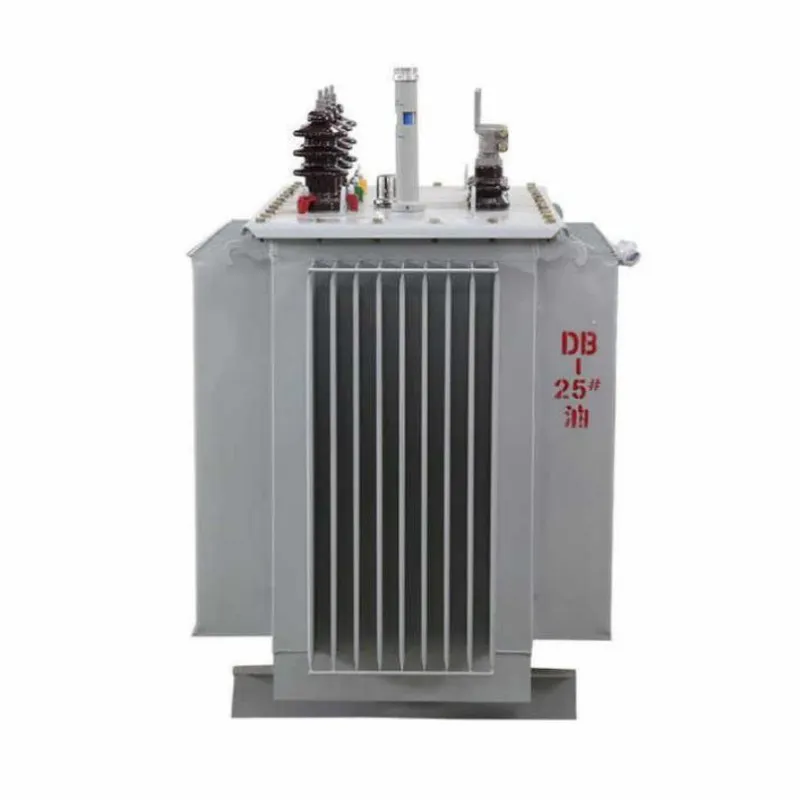

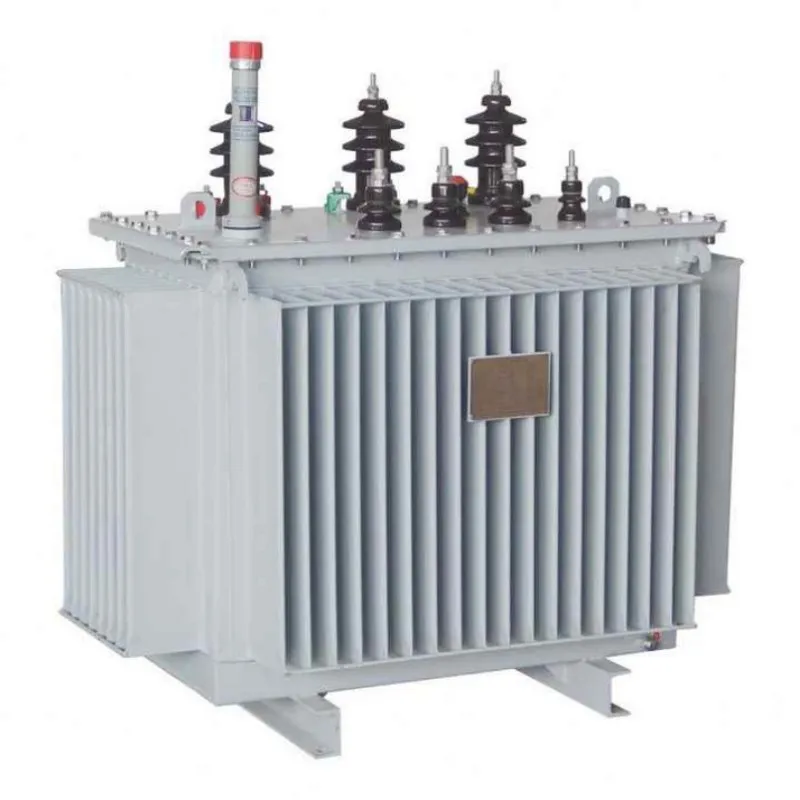

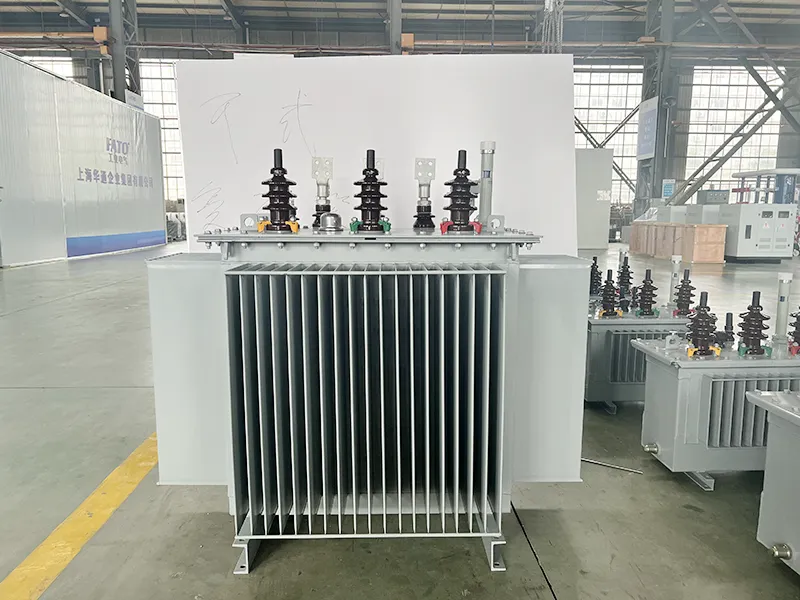

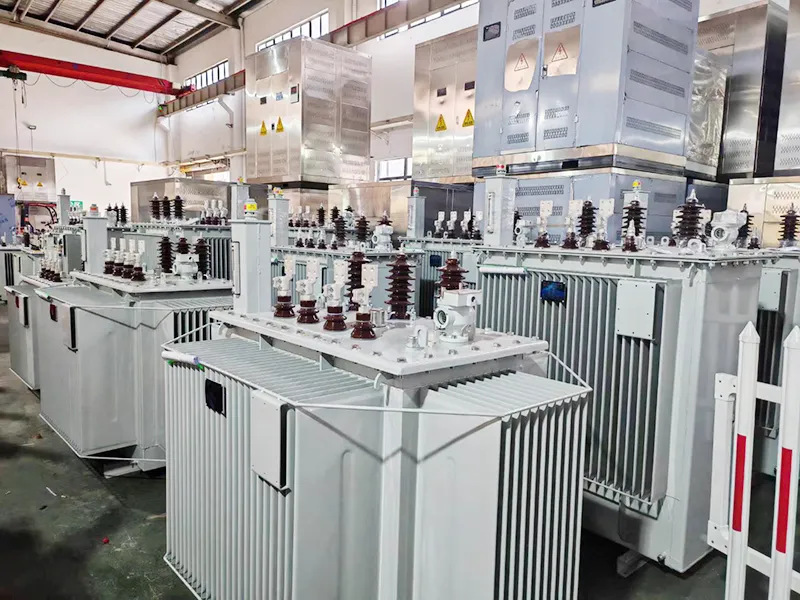

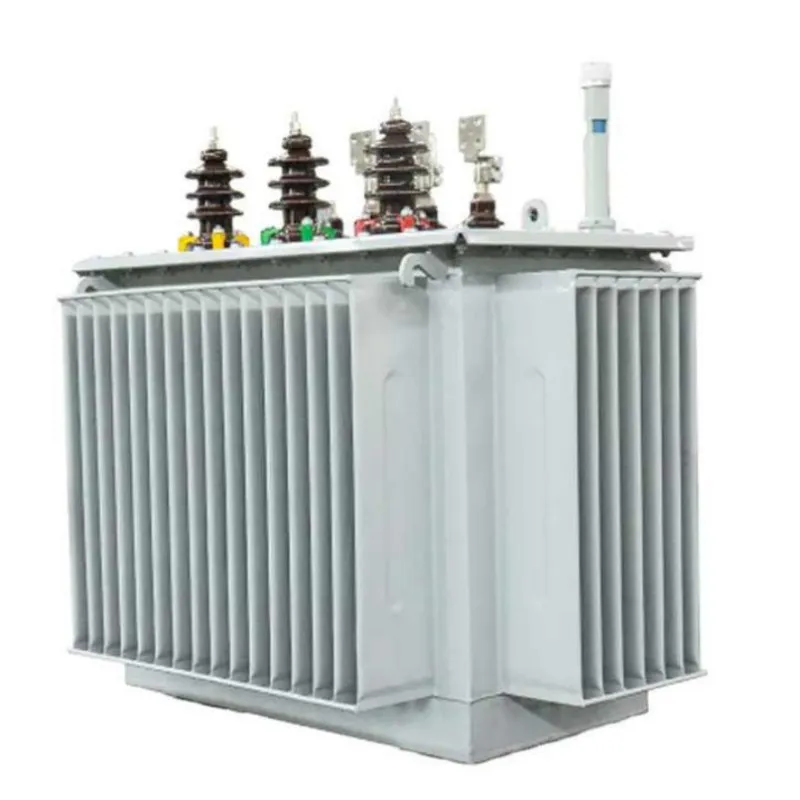

Transformator olejowy obniżający napięcie

Nasz olejowy transformator rozdzielczy obniżający napięcie został zaprojektowany do przekształcania energii elektrycznej średniego i wysokiego napięcia (takiej jak 11 kV, 22 kV lub 33 kV) na znormalizowane napięcie wyjściowe niskiego napięcia (takie jak 400 V lub 230 V) odpowiednie do spożycia przez użytkownika końcowego. Produkt ten idealnie nadaje się do sieci dystrybucji energii wymagających niezawodnej regulacji napięcia, dużej odporności na przeciążenia i długotrwałej trwałości.

Thetransformatorposiada niskostratny rdzeń ze stali krzemowej o zorientowanym ziarnie i uzwojenia miedziane o wysokiej przewodności, co znacznie zmniejsza straty w stanie jałowym i obciążeniowym. Układ chłodzenia zanurzony w oleju zapewnia efektywne odprowadzanie ciepła, podczas gdy w pełni uszczelniona konstrukcja zapobiega wnikaniu wilgoci i utlenianiu oleju, zmniejszając wymagania konserwacyjne i wydłużając żywotność.

Cecha produktu i zastosowanie

Cechy

1. Spełnia lub przekracza standardy IEC, ANSI, GB i SANS

2. W pełni uszczelniona konstrukcja ze zbiornikiem z tektury falistej

3. Wysoka odporność na przeciążenia i stabilność termiczna

4. Niski poziom hałasu i wysoka wydajność

5. Kompaktowa konstrukcja odpowiednia do instalacji na słupie lub na ziemi

6. Solidna odporność na zwarcia

7. Łatwa instalacja i niskie koszty utrzymania

8. Długa żywotność z dożywotnią pomocą serwisową

9. Dostępne z wieloma zakresami zaczepów do regulacji napięcia

10. Dostępne są przyjazne dla środowiska opcje oleju izolacyjnego

Pytania i odpowiedzi: Kluczowe spostrzeżenia dotyczące transformatora olejowego obniżającego napięcie

P: Co to jest transformator obniżający napięcie?

Odp.: Transformator obniżający napięcie to rodzaj transformatora elektrycznego, który redukuje wysokie napięcie wejściowe do niższego napięcia wyjściowego. Składa się z większej liczby zwojów na uzwojeniu pierwotnym i mniejszej liczby zwojów na uzwojeniu wtórnym. Ten typmoc transformatorjest niezbędny w systemach dystrybucji energii, aby bezpiecznie dostarczać użyteczne poziomy napięcia do urządzeń przemysłowych, budynków komercyjnych i obszarów mieszkalnych.

P: Co sprawia, że ​​ten transformator obniżający napięcie jest energooszczędny?

Odp.: W naszym transformatorze zastosowano walcowaną na zimno stal krzemową o ziarnie zorientowanym o wysokiej przepuszczalności i zoptymalizowane struktury połączeń rdzenia, które znacznie zmniejszają straty histerezy i prądów wirowych. Skutkuje to niższymi stratami w stanie jałowym i obciążeniowym w porównaniu z transformatorami konwencjonalnymi, bezpośrednio zmniejszając koszty operacyjne.

P: W jaki sposób układ chłodzenia zanurzony w oleju poprawia wydajność?

Odp.: Olej izolacyjny służy zarówno jako medium dielektryczne, jak i chłodziwo. Skutecznie przekazuje ciepło z rdzenia i uzwojeń na powierzchnię zbiornika, gdzie jest ono rozpraszane do otaczającego środowiska. Zapewnia to stabilną pracę nawet w warunkach ciągłego dużego obciążenia lub wysokiej temperatury.

P: Czy ten transformator nadaje się do użytku na zewnątrz?

O: Tak. Całkowicie uszczelniona konstrukcja zbiornika z tektury falistej chroni wewnętrzne elementy przed wilgocią, kurzem i środowiskiem korozyjnym. Idealnie nadaje się do instalacji zewnętrznych, takich jak podstacje, place przemysłowe i wiejskie sieci dystrybucyjne.

Główne scenariusze zastosowań

Obiekty przemysłowe:Zapewnia niezawodne zasilanie niskiego napięcia dla fabryk, zakładów przetwórczych i ciężkich maszyn.

Budynki komercyjne:Stosowany w centrach handlowych, kompleksach biurowych i hotelach do obniżania średniego napięcia do bezpiecznego poziomu.

Dystrybucja energii w budynkach mieszkalnych:Instalowane w podstacjach komunalnych lub w konfiguracjach montowanych na słupach w celu zasilania gospodarstw domowych.

Systemy energii odnawialnej:Integruje się z farmami fotowoltaicznymi i elektrowniami wiatrowymi w celu regulacji napięcia i podłączenia do sieci.

Projekty infrastrukturalne:Nadaje się do lotnisk, kolei, szpitali i centrów danych wymagających wysokiej niezawodności.

Parametr produktu (specyfikacja)

Tabela: Transformator zanurzony w oleju obniżający napięcie – typowe specyfikacje (11 kV / 0,4 kV)

Transformator zanurzony w oleju a transformator suchy

Wybierztransformator zanurzony w olejuw następujących sytuacjach:gdy wymagana jest instalacja na zewnątrz; gdy wymagana jest wyższa efektywność energetyczna, gdy wymagana jest większa zdolność przeciążeniowa; gdy potrzebna jest średnia lub duża pojemność; lub gdy szukasz opłacalnego rozwiązania w zakresie dystrybucji energii.

Wybierz transformator suchy w następujących sytuacjach:gdy transformator jest zainstalowany w pomieszczeniu; gdy bezpieczeństwo przeciwpożarowe ma kluczowe znaczenie; gdy na terenie budowy zabronione jest stosowanie mediów ropopochodnych; lub gdy projekt obejmuje szpitale, centra handlowe, centra danych lub wieżowce.

Streszczenie:Transformatory zanurzone w oleju lepiej nadają się do zastosowań w dystrybucji energii na zewnątrz, w przemyśle i w sieciach publicznych.Transformatory suchelepiej nadają się do użytku w pomieszczeniach zamkniętych i w lokalizacjach, w których obowiązują surowe wymagania bezpieczeństwa przeciwpożarowego.

Szczegóły produkcji

Materiał podstawowy i proces

Rdzeń jest zbudowany z walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, ze schodkowym złączem zakładkowym, minimalizującym straty bez obciążenia i redukującym prąd magnesowania. Rdzeń jest związany półsuchą taśmą szklaną, aby zapewnić integralność strukturalną i niski poziom hałasu.

Struktura kręta

Uzwojenia wysokiego i niskiego napięcia wykonane są z przewodników z miedzi beztlenowej. Uzwojenia niskiego napięcia mają strukturę foliową lub spiralną z wzdłużnymi kanałami olejowymi, co zwiększa wytrzymałość mechaniczną i odporność na zwarcia.

Izolacja i system chłodzenia

Stosowany jest wysokiej jakości olej mineralny lub przyjazny dla środowiska płyn izolacyjny o wysokiej temperaturze zapłonu. System izolacji papierowo-olejowej poddawany jest procesom suszenia próżniowego i napełniania olejem w celu wyeliminowania wilgoci i powietrza, zapewniając wysoką wytrzymałość dielektryczną i długoterminową niezawodność.

Zbiornik i uszczelnienie

Konstrukcja zbiornika z tektury falistej zapewnia kompensację rozszerzalności cieplnej bez konieczności stosowania konserwatora. W pełni uszczelniona konstrukcja zapobiega utlenianiu oleju i wnikaniu wilgoci, zmniejszając częstotliwość konserwacji i wydłużając żywotność oleju.

Standardowe wyposażenie obejmuje

1. Wskaźnik poziomu oleju z alarmem niskiego poziomu

2. Zawór nadmiarowy ciśnienia

3. Termometr tarczowy ze stykami alarmowymi

4. Opcjonalny przekaźnik gazowy do wykrywania usterek

Dlaczego warto wybrać transformator obniżający napięcie Lugao

Transformator olejowy obniżający napięcie Lugao przeznaczony jest do obniżania średniego i wysokiego napięcia, takiego jak 11 kV, 22 kV, 33 kV, do niskiego napięcia, takiego jak 400 V lub 230 V, w celu bezpiecznej dystrybucji energii.

Wysoka wydajność:Rdzeń ze stali krzemowej o niskiej stratności zmniejsza straty bez obciążenia i oszczędza energię.

Stabilna wydajność:Uzwojenia miedziane i zoptymalizowana konstrukcja zapewniają stabilne napięcie wyjściowe.

Silna zdolność chłodzenia:Układ chłodzenia zanurzony w oleju zapewnia doskonałe odprowadzanie ciepła i zapewnia długotrwałą pracę.

Całkowicie uszczelniony zbiornik:Zapobiega wilgoci, kurzowi i utlenianiu oleju, ograniczając konserwację.

Wysoka wytrzymałość zwarciowa:Mocna konstrukcja uzwojenia i zacisku poprawia bezpieczeństwo podczas zwarć sieci.

Zastosowanie na zewnątrz:Nadaje się do podstacji, fabryk, sieci wiejskich, budynków komercyjnych i projektów związanych z energią odnawialną.

Dostępny projekt niestandardowy:Można dostosować napięcie, pojemność, grupę wektorów, zakres gwintowania, metodę chłodzenia i typ zbiornika.

Ścisłe testy przed dostawą:Każdy transformator jest testowany pod kątem współczynnika napięcia, rezystancji uzwojenia, izolacji, strat bez obciążenia, strat obciążenia, impedancji i wycieku oleju.

Lugao zapewnia rozwiązania transformatorowe OEM i ODM o niezawodnej jakości, szybkiej dostawie i profesjonalnym wsparciu technicznym.

Obsługa posprzedażna produktu

1. Bezpłatna naprawa lub wymiana w ciągu jednego roku w przypadku problemów z jakością spowodowanych wadami produkcyjnymi.

2. Uszkodzenia spowodowane błędem człowieka lub siłą wyższą (uderzenie pioruna, powódź, pożar itp.) nie podlegają gwarancji.
