W jaki sposób żywica lana zapewnia ognioodporność w transformatorach suchych?

W wieżowcu biurowym, szpitalu lub centrum danych transformator elektryczny często znajduje się w pobliżu zajmowanych pomieszczeń. W przeciwieństwie do podstacji zewnętrznych, w których transformatory olejowe można instalować za ścianami przeciwpożarowymi i osłoną przeciwwybuchową, instalacje wewnętrzne wymagają transformatora, który nie przyczyni się do pożaru. Jest to domena transformatora suchego. Pytanie, w jaki sposób żywica lana zapewnia ognioodporność tych transformatorów, nie jest tylko kwestią akademicką; jest to krytyczny czynnik bezpieczeństwa, który określa, czy transformator może zostać zainstalowany wewnątrz budynku bez kosztownych systemów przeciwpożarowych i dedykowanych obudów ognioodpornych.

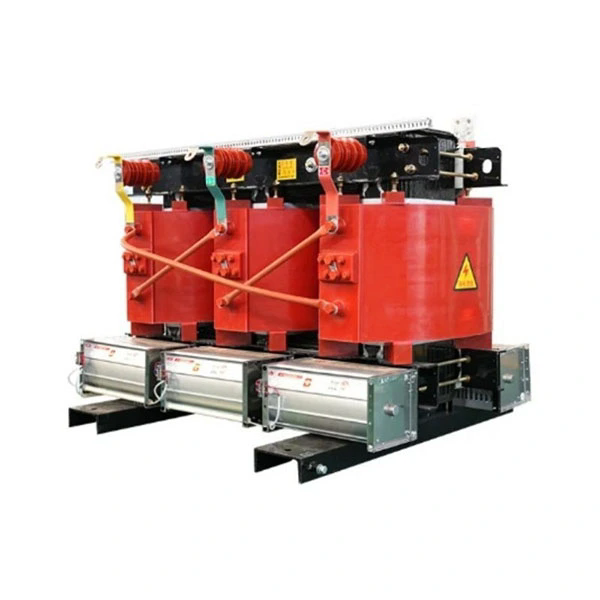

Właściwości zmniejszające palność żywicy lanejTransformator suchyjest wynikiem starannie zaprojektowanego systemu materiałów. Skład żywicy epoksydowej, wypełniacze nieorganiczne i dodatki zmniejszające palność współpracują ze sobą, tworząc samogasnący materiał izolacyjny, który jest odporny na zapłon i ogranicza rozprzestrzenianie się ognia. W tym artykule zbadana zostanie chemia środków zmniejszających palność żywicy lanej, fizyka wydzielania ciepła i wytwarzania dymu oraz międzynarodowe standardy badawcze weryfikujące te właściwości. Omówimy również, w jaki sposób nasza fabryka w Lugao Power Co., Ltd. projektuje i produkuje transformatory suche z żywicy lanej, aby spełnić najbardziej rygorystyczne wymagania bezpieczeństwa przeciwpożarowego.

Spis treści

• 1. Co sprawia, że ​​materiał jest trudnopalny?
• 2. Chemia żywicy lanej: jak dodatki zmieniają zachowanie podczas spalania
• 3. Dlaczego niska emisja ciepła ma znaczenie w przypadku instalacji wewnętrznej
• 4. Jak testy IEC 60076-11 weryfikują działanie zmniejszające palność
• 5. Równoważenie przewodności cieplnej i ognioodporności
• 6. Często zadawane pytania (FAQ)
• 7. Wniosek

1. Co sprawia, że ​​materiał jest trudnopalny?

Ognioodporność nie jest pojedynczą właściwością; jest to zespół zachowań, jakie wykazuje materiał pod wpływem ognia. Materiał zmniejszający palność jest odporny na zapłon, ogranicza rozprzestrzenianie się płomienia i sam gaśnie po usunięciu zewnętrznego źródła zapłonu. Zachowania te osiąga się poprzez mechanizmy chemiczne i fizyczne, które zakłócają proces spalania. Spalanie polimeru wymaga trzech elementów: paliwa, tlenu i ciepła. Środki zmniejszające palność działają poprzez zakłócanie jednego lub większej liczby tych elementów. Niektóre środki zmniejszające palność uwalniają gazy obojętne, które rozrzedzają stężenie tlenu wokół materiału. Inne absorbują ciepło poprzez rozkład endotermiczny, schładzając materiał poniżej temperatury zapłonu. Jeszcze inne sprzyjają tworzeniu się ochronnej warstwy zwęglenia, która izoluje leżący pod spodem materiał przed ciepłem i tlenem.

Skuteczność środka zmniejszającego palność mierzy się kilkoma parametrami. Graniczny wskaźnik tlenu (LOI) to minimalne stężenie tlenu w mieszaninie azotu i tlenu, które podtrzyma spalanie materiału. Materiał o wyższym LOI jest trudniejszy do spalenia. Dla porównania, stężenie tlenu w powietrzu wynosi około 21%. Materiał o LOI poniżej 21% będzie łatwo palić się na powietrzu. Materiał o LOI powyżej 28% jest ogólnie uważany za materiał zmniejszający palność. Inną powszechną metodą oceny palności tworzyw sztucznych jest badanie UL 94. Ocenia zachowanie materiału w orientacji pionowej lub poziomej, w tym czas do samogaśnięcia i występowanie kapania. Poniższa tabela podsumowuje kluczowe parametry palności popularnych materiałów izolacyjnych transformatorów.

Na Lugao Power Co., Ltd., nasza fabryka opracowuje systemy żywic lanych, które osiągają LOI na poziomie 30% lub wyższym w połączeniu z oceną UL 94 V-0. Oznacza to, że żywica nie będzie podtrzymywać spalania w normalnych warunkach atmosferycznych i szybko zgaśnie w przypadku zapalenia. Właściwości te są niezbędne w przypadku transformatora suchego instalowanego w pomieszczeniach zamkniętych, gdzie bezpieczeństwo przeciwpożarowe jest głównym problemem.

2. Chemia żywicy lanej: jak dodatki zmieniają zachowanie podczas spalania

Podstawową żywicą epoksydową stosowaną w transformatorach żywicznych jest termoutwardzalny polimer zapewniający doskonałą izolację elektryczną, wytrzymałość mechaniczną i stabilność termiczną. Jednakże niemodyfikowana żywica epoksydowa ma graniczny wskaźnik tlenu wynoszący około 19-21%, co oznacza, że ​​będzie palić się na powietrzu. Aby przekształcić ten materiał w ognioodporny system izolacyjny, do żywicy dodano wypełniacze i dodatki zmieniające jej właściwości spalania. Dwa najczęstsze podejścia to zastosowanie nieorganicznych wypełniaczy wodorotlenkowych i środków zmniejszających palność na bazie fosforu. Wybór dodatku i jego stężenie decydują o ostatecznych właściwościach żywicy lanej.

Trihydrat glinu (ATH), znany również jako wodorotlenek glinu, jest najpowszechniej stosowanym wypełniaczem zmniejszającym palność w transformatorach żywicznych. Gdy żywica jest wystawiona na działanie temperatur powyżej około 200°C, ATH ulega endotermicznej reakcji rozkładu. Reakcja ta pochłania znaczną ilość ciepła, chłodząc otaczający materiał. Wydziela także parę wodną, ​​która rozrzedza stężenie tlenu w pobliżu płomienia. Pozostałością po reakcji jest tlenek glinu, który tworzy na powierzchni żywicy ochronną warstwę przypominającą ceramikę. Warstwa ta działa jak bariera termiczna, spowalniając przenoszenie ciepła do materiału znajdującego się pod spodem. Poniższa tabela podsumowuje charakterystykę rozkładu ATH i innych powszechnych wypełniaczy zmniejszających palność.

W naszej fabryce w Lugao w naszych recepturach żywicy lanej stosujemy kombinację wypełniaczy ATH i krzemionki. ATH pełni główną funkcję zmniejszającą palność, podczas gdy krzemionka poprawia przewodność cieplną i wytrzymałość mechaniczną żywicy. Całkowita zawartość wypełniacza może sięgać 60-70% wagowych, co znacznie zmniejsza ilość palnego materiału organicznego w transformatorze. Oferujemy również opcje środków zmniejszających palność na bazie fosforu do zastosowań wymagających jeszcze wyższego bezpieczeństwa pożarowego. Formuły te osiągają wyższy LOI i szybsze zachowanie samogaśnięcia.

3. Dlaczego niska emisja ciepła ma znaczenie w przypadku instalacji wewnętrznej

Właściwości ognioodporne transformatora suchego z żywicy lanej nie zależą tylko od tego, czy się pali; chodzi także o ilość ciepła i dymu, jaką wydziela, jeśli się pali. Szybkość wydzielania ciepła (HRR) jest krytycznym parametrem w inżynierii bezpieczeństwa pożarowego. Mierzy szybkość, z jaką materiał uwalnia energię podczas spalania. Materiał o niskim współczynniku HRR będzie w mniejszym stopniu przyczyniał się do rozwoju pożaru, dając mieszkańcom więcej czasu na ewakuację, a strażakom więcej czasu na opanowanie sytuacji. Równie ważna jest szybkość wytwarzania dymu, ponieważ dym jest główną przyczyną śmierci podczas pożarów i może zasłaniać drogi ewakuacyjne.

Transformatory z żywicy lanej są zaprojektowane tak, aby charakteryzowały się niską szybkością wydzielania ciepła. Przyczyniają się do tego zarówno wysoka zawartość wypełniacza, jak i endotermiczny rozkład ATH. Kiedy żywica jest wystawiona na działanie ognia, ATH raczej pochłania ciepło niż je uwalnia. Para wodna powstająca podczas rozkładu rozrzedza gazy palne, zmniejszając intensywność płomienia. Pozostałość tlenku glinu tworzy warstwę ochronną, która izoluje pozostałą żywicę. Efektem netto jest materiał, który pali się powoli, jeśli w ogóle, i wydziela minimalną ilość ciepła. Poniższa tabela porównuje charakterystykę uwalniania ciepła przez żywicę laną i inne materiały izolacyjne transformatora.

Niskie wydzielanie ciepła i wytwarzanie dymu przez transformatory suche z żywicy lanej pozwalają na ich instalowanie w pomieszczeniach zamkniętych bez konieczności stosowania rozbudowanych systemów przeciwpożarowych. Zmniejsza to koszty instalacji elektrycznej i upraszcza projekt bezpieczeństwa pożarowego budynku. W przypadku projektów, w których transformator znajduje się w pobliżu obszarów zamieszkałych, takich jak szpital lub centrum handlowe, krytyczną zaletą jest niskie ryzyko pożaru transformatorów żywicznych. W Lugao Power Co., Ltd. nasza fabryka projektuje transformatory z żywicy lanej tak, aby spełniały najbardziej rygorystyczne normy bezpieczeństwa pożarowego, w tym klasyfikację IEC 60076-11 F1.

4. Jak testy IEC 60076-11 weryfikują działanie zmniejszające palność

IEC 60076-11 to międzynarodowa norma określająca wymagania dotyczące transformatorów suchych. Norma określa klasyfikację reakcji na ogień, która jest ustalana na podstawie serii testów symulujących narażenie transformatora na działanie ognia zewnętrznego. Klasyfikacja reakcji na ogień ma dwa poziomy: F0 i F1. F0 to poziom podstawowy, a F1 to poziom wyższy, który wymaga od transformatora samogaśnięcia oraz ograniczenia wydzielania ciepła i dymu podczas testu.

Badanie reakcji ogniowej przeprowadza się poprzez zapalenie określonej ilości paliwa (najczęściej alkoholu) w określonej odległości od transformatora. W badaniu mierzona jest temperatura i strumień ciepła wokół transformatora, a także czas do samoczynnego zgaśnięcia transformatora po zużyciu paliwa. Test monitoruje również wytwarzanie dymu i toksycznych gazów. Aby uzyskać klasyfikację F1, transformator musi spełniać następujące kryteria:

• Szczytowa temperatura powierzchni transformatora musi pozostać poniżej określonego limitu.
• Transformator musi zgasnąć samoczynnie w określonym czasie po wyczerpaniu się paliwa.
• Szybkość wydzielania ciepła i wytwarzanie dymu muszą pozostać poniżej określonych progów.
• Transformator nie może wytwarzać płonących kropelek, które mogłyby spowodować zapalenie sąsiadujących materiałów.
• Transformator musi zachować swoją wytrzymałość dielektryczną po próbie ogniowej.

Poniższa tabela podsumowuje kluczowe parametry testu reakcji ogniowej IEC 60076-11 oraz typową wydajność transformatorów żywicznych firmy Lugao Power Co., Ltd.

Nasza fabryka w Lugao testuje nasze transformatory suche z żywicy lanej zgodnie z normą IEC 60076-11. Prowadzimy raporty z testów wszystkich naszych produktów, które są dostępne dla naszych klientów na żądanie. Raporty te stanowią udokumentowane dowody na właściwości zmniejszające palność naszych transformatorów, dając naszym klientom pewność, że produkt spełnia najwyższe standardy bezpieczeństwa przeciwpożarowego.

5. Równoważenie przewodności cieplnej i ognioodporności

Projekt składu żywicy lanej do transformatora suchego wymaga zrównoważenia dwóch konkurujących ze sobą wymagań: ognioodporności i przewodności cieplnej. Ognioodporność osiąga się poprzez dodanie nieorganicznych wypełniaczy, takich jak ATH, które zmniejszają zawartość substancji palnych w żywicy. Przewodność cieplna jest ważna dla rozpraszania ciepła wytwarzanego przez uzwojenia transformatora. Wyższa przewodność cieplna pozwala na pracę transformatora w niższej temperaturze, co zwiększa jego wydajność i żywotność. Jednakże niektóre wypełniacze zmniejszające palność mają stosunkowo niską przewodność cieplną, a zwiększenie ich stężenia może pogorszyć właściwości termiczne żywicy.

Rozwiązanie polega na doborze napełniaczy o wysokiej przewodności cieplnej i optymalizacji rozkładu wielkości cząstek wypełniacza. Krzemionka (SiO₂) i tlenek glinu (Al₂O₃) są powszechnie stosowane jako wypełniacze w transformatorach żywicznych, ponieważ łączą w sobie dobrą przewodność cieplną z akceptowalnymi właściwościami zmniejszającymi palność. W połączeniu z ATH wypełniacze te mogą zapewnić zarówno ognioodporność, jak i przewodność cieplną. Ważny jest również rozkład wielkości cząstek: dobrze uziarniona mieszanina grubych i drobnych cząstek może osiągnąć wyższą gęstość upakowania, co poprawia zarówno przewodność cieplną, jak i wytrzymałość mechaniczną. Poniższa tabela podsumowuje przewodność cieplną popularnych wypełniaczy z żywicy lanej.

W naszej fabryce stosujemy zastrzeżoną mieszankę krzemionki i wypełniaczy ATH, aby osiągnąć równowagę pomiędzy ognioodpornością a przewodnością cieplną. Nasza formuła żywicy lanej osiąga przewodność cieplną na poziomie 1,1-1,5 W/m·K, utrzymując LOI na poziomie 30% lub wyższym. Dzięki temu nasze transformatory suche mogą pracować przy dużych obciążeniach bez przekraczania limitów temperatur, jednocześnie zapewniając bezpieczeństwo przeciwpożarowe wymagane w przypadku instalacji wewnątrz pomieszczeń.

6. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest różnica pomiędzy klasyfikacją zachowania ogniowego F0 i F1 dla transformatorów suchych?

Odpowiedź: F0 to podstawowa klasyfikacja zachowania się przy ogniu, a F1 to wyższa klasyfikacja. F0 wymaga, aby transformator był samogasnący, ale ma mniej rygorystyczne ograniczenia dotyczące wydzielania ciepła i wytwarzania dymu. F1 wymaga, aby transformator spełniał bardziej rygorystyczne wymagania dotyczące temperatury szczytowej, czasu samogaśnięcia, szybkości wydzielania ciepła i wytwarzania dymu. W przypadku instalacji wewnętrznych w budynkach z zajmowaną powierzchnią zazwyczaj wymagana jest klasyfikacja F1. W firmie Lugao Power Co., Ltd. nasze transformatory suche z żywicy są zaprojektowane tak, aby spełniały klasyfikację F1.

Pytanie 2: Czy żywica lana podczas spalania wytwarza toksyczne gazy?

Odpowiedź: Żywica lana stosowana w naszych transformatorach suchych jest bezhalogenowa, co oznacza, że ​​nie zawiera związków chloru ani bromu, które mogą wytwarzać toksyczne i żrące gazy, takie jak chlorowodór lub bromowodór. Podstawowymi produktami rozkładu naszej żywicy lanej są para wodna, dwutlenek węgla i tlenek glinu. Dzięki temu dym z transformatora żywicznego jest mniej toksyczny niż dym z transformatora wypełnionego olejem, który może zawierać złożoną mieszaninę toksycznych produktów spalania.

Pytanie 3: Jak ognioodporność żywicy lanej wypada w porównaniu z transformatorem wypełnionym cieczą?

Odpowiedź: Transformatory żywiczne mają znaczną przewagę nad transformatorami wypełnionymi cieczą pod względem bezpieczeństwa pożarowego. Transformatory wypełnione cieczą zawierają dużą ilość palnego oleju, który może wyciekać i powodować pożar basenu. Szybkość wydzielania ciepła i wytwarzanie dymu podczas spalania oleju są znacznie wyższe niż w przypadku żywicy lanej. Transformatory z żywicy lanej nie zawierają paliwa ciekłego i są samogasnące, co czyni je znacznie bezpieczniejszymi do montażu w pomieszczeniach zamkniętych.

Pytanie 4: Czy transformator żywiczny można zainstalować w pomieszczeniu bez tłumienia ognia?

Odpowiedź: Tak, transformator suchy żywiczny spełniający klasyfikację F1 można zainstalować w pomieszczeniu bez dedykowanych systemów przeciwpożarowych, pod warunkiem, że pomieszczenie to spełnia ogólne wymagania bezpieczeństwa pożarowego określone w prawie budowlanym. Niskie zagrożenie pożarowe transformatora żywicznego oznacza, że ​​nie wymaga on takiego samego poziomu ochrony przeciwpożarowej jak transformator olejowy. Jednakże szczegółowe wymagania zależą od lokalnych przepisów budowlanych i właściwych organów. Nasz zespół techniczny może udzielić wskazówek dotyczących wymagań instalacyjnych dla Twojego projektu.

Pytanie 5: Jaka konserwacja jest wymagana, aby utrzymać właściwości zmniejszające palność transformatora z żywicy lanej?

Odpowiedź: Właściwości ognioodporne transformatora z żywicy lanej są nieodłącznie związane z materiałem i nie ulegają znacznemu pogorszeniu z upływem czasu. Jednak w celu zapewnienia ogólnej niezawodności transformatora nadal wymagana jest regularna konserwacja. Obejmuje to kontrolę wzrokową pod kątem pęknięć lub uszkodzeń żywicy lanej, czyszczenie uzwojeń i kanałów chłodzących, aby zapobiec gromadzeniu się kurzu, oraz okresowe testowanie rezystancji izolacji i wyładowań niezupełnych. W Lugao Power Co., Ltd. zapewniamy wytyczne dotyczące konserwacji i usługi wsparcia dla naszych transformatorów suchych.

7. Wniosek

Ognioodporność transformatora suchego z żywicy lanej jest wynikiem wyrafinowanego systemu materiałów. Żywica epoksydowa zapewnia izolację strukturalną i elektryczną, natomiast wypełniacz ATH zapewnia endotermiczny mechanizm zmniejszający palność. Wypełniacz krzemionkowy poprawia przewodność cieplną i wytrzymałość mechaniczną. Razem te elementy tworzą materiał izolacyjny transformatora, który jest odporny na zapłon, szybko gaśnie samoczynnie i wydziela minimalną ilość ciepła i dymu. Właściwości te są niezbędne w przypadku instalacji wewnętrznych, gdzie bezpieczeństwo przeciwpożarowe jest głównym problemem.

Nasza fabryka w Lugao Power Co., Ltd. projektuje i produkuje transformatory suche z żywicy lanej, które spełniają najwyższe standardy bezpieczeństwa przeciwpożarowego. Nasze produkty są testowane zgodnie z normą IEC 60076-11 i osiągają klasyfikację F1. Naszym celem jest dostarczanie naszym klientom niezawodnych, bezpiecznych i wydajnych rozwiązań transformatorowych. Niezależnie od tego, czy projektujesz nowy budynek, czy modernizujesz istniejącą instalację elektryczną, zapraszamy do skontaktowania się z naszym zespołem technicznym w celu omówienia Twoich wymagań.

Skontaktuj się z Lugao Power Co., Ltd. Dzisiajaby dowiedzieć się więcej o naszych transformatorach suchych z żywicy lanej i o tym, jak mogą one spełnić Twoje wymagania w zakresie bezpieczeństwa przeciwpożarowego.
