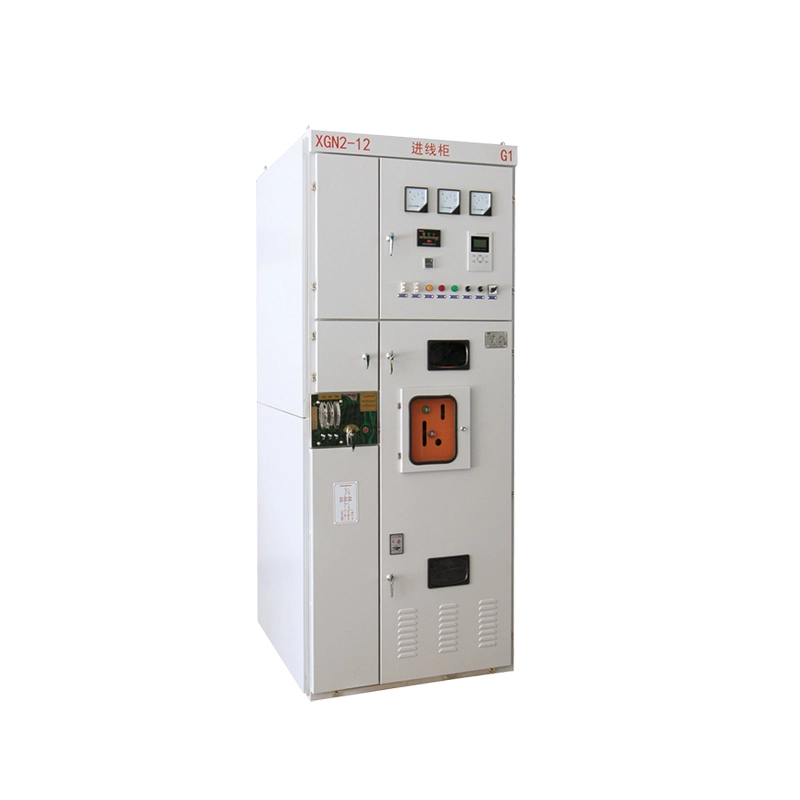

Rozdzielnica wysokiego napięcia typu skrzynkowego XGN

Co to za sprzęt?

Rozdzielnica wysokiego napięcia typu XGN typu Box (XGN oznacza „typ stacjonarny typu Box”) to rozdzielnica w obudowie metalowej,rozdzielnica wewnętrzna wysokiego napięciamontaż. Stosowany jest głównie w trójfazowych systemach zasilania prądem przemiennym o napięciach znamionowych 6 kV, 10 kV, 20 kV lub 35 kV i częstotliwości znamionowej 50/60 Hz.

Co to robi?

Urządzenia te służą do odbioru i dystrybucji energii elektrycznej, a także do sterowania, zabezpieczania i monitorowania linii elektroenergetycznych i transformatorów. W przeciwieństwie do rozdzielnic wysuwnych, rozdzielnica wysokiego napięcia typu XGN Box typu stacjonarnego wykorzystuje zamontowane na stałe wyłączniki i rozłączniki z widocznymi przerwami izolacyjnymi, dzięki czemu jest sztywniejsza, tańsza i łatwiejsza w utrzymaniu w wielu zastosowaniach przemysłowych i komercyjnych średniej skali.

Podział kodu modelu:

XGN – typ skrzynkowy, stacjonarny, do zastosowań wewnętrznych, w obudowie metalowej

Typ pudełkowy – Całkowicie zamknięta obudowa metalowa

Typ stały – Stała instalacja głównych elementów przełączających

Typowe zastosowania:

Pomieszczenia dystrybucji zasilania w fabrykach, kompleksach mieszkalnych, centrach handlowych, szpitalach, centrach danych i stacjach energii odnawialnej.

Opis produktu

Rozdzielnica wysokiego napięcia typu XGN Box jest znormalizowanym, ekonomicznym i wysoce niezawodnym rozwiązaniem. Jego podstawowa struktura obejmuje stacjonarny wyłącznik próżniowy, trójpozycyjny odłącznik, przekładniki prądowe, przekładniki napięciowe oraz kompleksowy mechanizm blokujący. Obudowa wykonana jest z wysokiej jakości stali walcowanej na zimno lub stali nierdzewnej, pokrytej proszkiem elektrostatycznym zapewniającym doskonałą odporność na korozję.

Kluczowe parametry elektryczne: napięcie znamionowe 12kV (opcjonalnie 24kV/40,5kV), prąd znamionowy do 3150A, prąd zwarciowy wytrzymywany do 40kA. Therozdzielnicajest w pełni zgodny ze standardami GB3906 i IEC62271-200.

Jego kompaktowa konstrukcja (typowa szerokość 800 mm, głębokość 900 mm, wysokość 2200 mm) pozwala zaoszczędzić cenną przestrzeń na podłodze. Wszystkie przedziały wysokiego napięcia są całkowicie zamknięte i zablokowane, co zapewnia bezpieczną pracę. Na panelu przednim znajdują się przejrzyste schematy synoptyczne, lampki sygnalizacyjne i przyciski wyzwalania awaryjnego.

Rozdzielnica wysokiego napięcia typu XGN Box jest szczególnie odpowiednia do projektów, w których prosta obsługa, niskie koszty początkowe i łatwa konserwacja są ważniejsze od możliwości konfiguracji w wersji wysuwnej.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

1. Prostota typu stałego – niższy wskaźnik awaryjności

Żadnych skomplikowanych ruchomych konstrukcji szynowych. W rozdzielnicy wysokiego napięcia typu XGN Box typu stacjonarnego zastosowano połączenia śrubowe lub połączenia bezpośrednie, co znacznie zmniejsza ryzyko awarii mechanicznych.

2. Widoczne styki rozłączające – bezpieczne w przypadku blokady/oznaczenia

Odłącznik zapewnia wyraźnie widoczne położenie styków. Operatorzy mogą wizualnie potwierdzić separację obwodów przed konserwacją – to kluczowa przewaga w zakresie bezpieczeństwa w porównaniu ze starszymi przekładniami typu olejowego lub mini.

3. Kompaktowy i oszczędzający miejsce

Szerokość zaledwie 600 mm dla wersji 12 kV. Idealny do modernizacji podstacji o ograniczonej przestrzeni.

4. Całkowicie zablokowany – zapobiega nieprawidłowemu działaniu

Mechaniczne i elektryczne blokady pomiędzy wyłącznikiem, odłącznikiem i przednią pokrywą spełniają wymagania „pięciu zabezpieczeń”.

5. Możliwość dostosowania do trudnych warunków

Grzejniki antykondensacyjne i obudowa przednia IP4X zapewniają niezawodną pracę w wilgotnym lub zapylonym środowisku.

Obszary zastosowań

● Zakłady przemysłowe – zasilanie linii produkcyjnych

● Kompleksy handlowe – główna dystrybucja

● Centra danych – przełączanie zasilania rezerwowego

● Elektrownie wiatrowe/słoneczne – odbiór średniego napięcia

● Szpitale – przełączanie podwójnego zasilania z osprzętem stałym

Pytania i odpowiedzi

P: Jaka jest różnica pomiędzy rozdzielnicą wysokiego napięcia typu XGN Box typu stacjonarnego a rozdzielnicą wysuwną (np. KYN)?

Odp.: Świetne pytanie. Rozdzielnica wysokiego napięcia typu XGN Box jest wyposażona w wyłączniki instalowane na stałe. Nie można „rozwinąć” kruszarki, ale uzyskuje się sztywniejszą konstrukcję, niższe koszty początkowe i prostszą konserwację. W zastosowaniach, w których nadmiarowość wysokiej dostępności nie jest krytyczna (np. mniej niż 500 operacji rocznie), typ stały jest bardziej ekonomiczny i niezawodny.

drzwi.

Szczegóły produkcji

1. Produkcja obudów

Blacha stalowa walcowana na zimno (grubość ≥2 mm) lub stal nierdzewna 304

Gięcie, spawanie i obróbka powierzchni we własnym zakresie

Elektrostatyczne malowanie proszkowe (grubość ≥60μm, test mgły solnej ≥240h)

2. Podstawowe komponenty

Wyłącznik próżniowy do montażu stacjonarnego (marka: Lugao / opcjonalnie Siemens, ABB)

Odłącznik trójpozycyjny z widoczną przerwą

Szyny miedziane (cynowane lub posrebrzane)

Przekładniki prądowe/napięciowe (klasa dokładności 0,5 / 0,2S)

3. Okablowanie wewnętrzne

Wyraźnie oznaczone numery przewodów, listwy zaciskowe i kanały z tworzywa sztucznego

Okablowanie wtórne testowane pod napięciem 2 kV przez 1 minutę

Wszystkie przewody są ognioodporne i odporne na temperaturę 105°C

4. Testy fabryczne

Test napięcia wytrzymywanego przy częstotliwości sieciowej

Pomiar rezystancji obwodu głównego

Test działania mechanicznego (≥200 razy)

Weryfikacja funkcji blokady

Pomiar wyładowań niezupełnych (≤10pC)

Rozdzielnica XGN vs KYN

Wybór pomiędzy rozdzielnicą stacjonarną XGN aRozdzielnica wysuwna KYN zależy od wymagań projektu, strategii konserwacji i budżetu. Rozdzielnice XGN są przeznaczone do zastosowań, w których priorytetem jest niezawodność, prosta obsługa i niższe koszty inwestycji, natomiast rozdzielnice KYN lepiej nadają się do systemów wymagających częstej konserwacji lub dużej elastyczności operacyjnej.

Certyfikacja i zapewnienie jakości

● Zgodny z IEC 62271-200

● Certyfikat GB 3906

● Testowany na zwarcie łuku wewnętrznego (IAC A-FL) – opcjonalnie

● System zarządzania fabryką ISO 9001:2015

● Raporty z testów typu z krajowej stacji testowania aparatury wysokiego napięcia (Xi’an / Pekin)

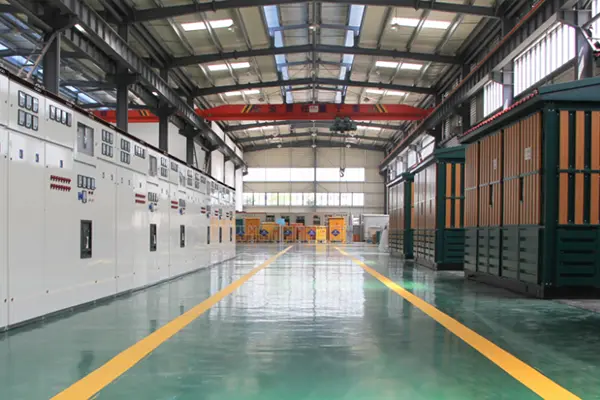

Nasza rozdzielnica XGN produkowana jest w nowoczesnym zakładzie produkcyjnym wyposażonym w wycinarki laserowe CNC, centra gnące CNC, zrobotyzowane systemy spawalnicze, linie do obróbki szyn miedzianych oraz kompleksowe laboratoria badawcze wysokiego napięcia. Rozdzielnica wysokiego napięcia typu XGN Box zostanie dostarczona z pełnym zestawem raportów z testów, schematami połączeń i instrukcjami obsługi w języku angielskim i chińskim.
