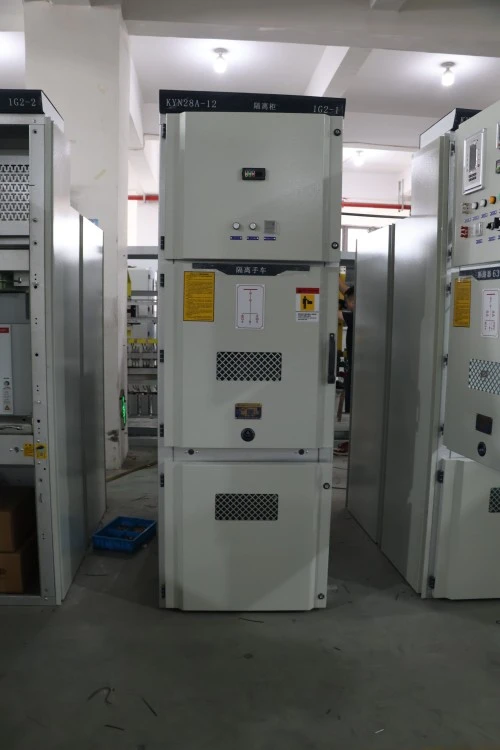

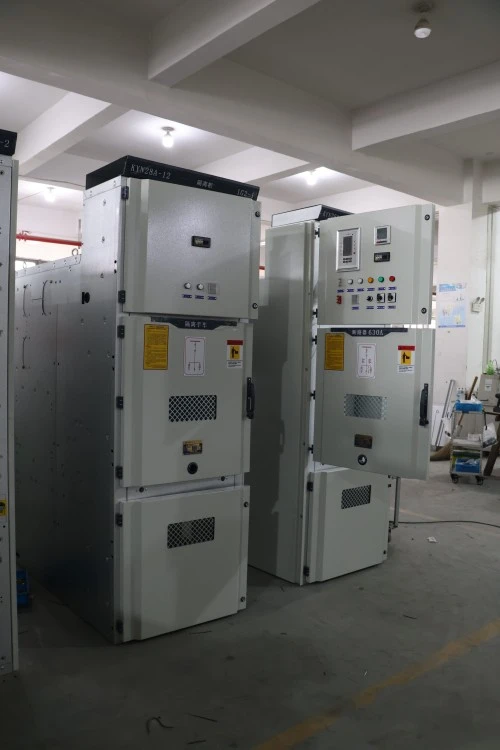

Rozdzielnica wysokiego napięcia typu centralnego KYN z pięcioma zabezpieczeniami

Rozdzielnica wysokiego napięcia z pięcioma blokadami zabezpieczającymi typu KYN jest w pełni zmontowaną rozdzielnicą wysuwną w metalowej obudowie, stosowaną głównie w trójfazowych systemach zasilania prądem przemiennym od 3,6 kV do 12 kV. Jest przeznaczony do konfiguracji z pojedynczą lub podwójną szyną zbiorczą w zastosowaniach z odgałęzieniami.

Co to za sprzęt?

Sprzęt ten to szafa rozdzielcza wysokiego napięcia, w której znajdują się wyłączniki automatyczne, odłączniki, przełączniki uziemiające, przekładniki prądowe, przekładniki napięciowe i przekaźniki zabezpieczające. Jego cechą charakterystyczną jest mechanizm „blokady z pięcioma profilami”, który fizycznie zapobiega:

1. Zamykanie przy zamkniętym uziemniku

2. Otwarcie przedniej pokrywy przy zamkniętym wyłączniku

3. Wkładanie lub wyjmowanie wyłącznika, gdy rozłącznik jest zamknięty

4. Obsługa uziemnika pod napięciem

5. Załączenie wyłącznika bez zasilania sterującego

Co to robi?

Bezpiecznie odbiera energię elektryczną z transformatora lub linii wejściowej i rozprowadza ją do odpływów, takich jak silniki, transformatory, baterie kondensatorów lub podstacje wtórne. Rozdzielnica wysokiego napięcia typu KYN z pięcioma zabezpieczeniami stanowi szkielet sieci przemysłowych i użyteczności publicznej średniego napięcia.

Podział kodu modelu:

● KYN – K: Obudowa metalowa Y: Typ wysuwny N: Wewnątrz

● Typ centralny – modułowa konfiguracja z wyłącznikiem centralnym

● Blokada z pięcioma zabezpieczeniami – zabezpieczenie przed błędami mechanicznymi i elektrycznymi

● Rozdzielnice wysokiego napięcia – znamionowe do 12kV

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

1. Wysokie bezpieczeństwo – blokada z pięcioma zabezpieczeniami

Rozdzielnica wysokiego napięcia typu KYN z pięcioma blokadami zapobiegawczymi posiada obowiązkowe blokady mechaniczne pomiędzy wyłącznikiem, stykami izolującymi, uziemnikiem i panelami przednimi. Eliminuje to ryzyko błędu operatora – główną przyczynę wypadków z łukiem elektrycznym.

2. Kompaktowa konstrukcja modułowa

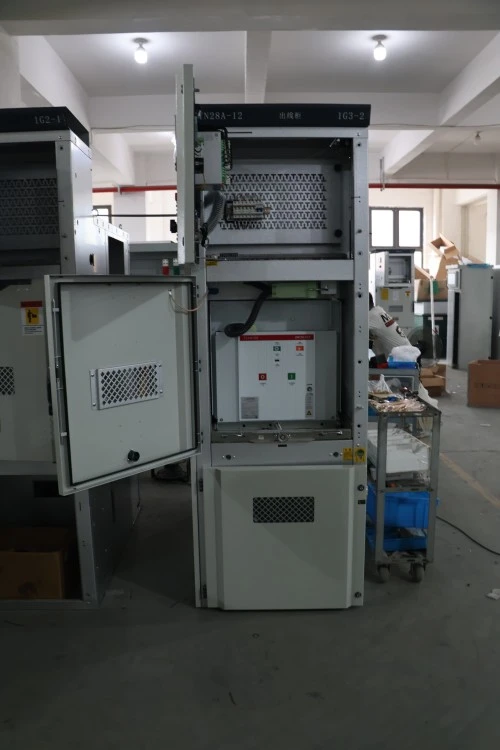

Wózek z wyłącznikiem wysuwnym przesuwa się płynnie po szynach w trzech różnych pozycjach: roboczej, testowej/izolowanej i wycofanej. Umożliwia to konserwację bez odłączania zasilania od całej szyny zbiorczej, co jest kluczową zaletą dla centrów danych i szpitali.

3. Inteligentne monitorowanie i kontrola

Opcjonalne inteligentne urządzenia IED (przekaźniki) zapewniają:

● Monitorowanie prądu, napięcia i mocy w czasie rzeczywistym

● Zabezpieczenie nadprądowe, ziemnozwarciowe i kierunkowe

● Komunikacja RS485/Modbus lub IEC 61850

● Zdalne otwieranie/zamykanie poprzez SCADA

● Standardowe czujniki temperatury i wilgotności wewnątrz przedziału wyłącznika zapobiegają kondensacji.

4. Wysoka niezawodność mechaniczna

● Żywotność mechanizmu wyłącznika: 30 000 operacji (bezobsługowy)

● Styki pomocnicze: stop srebra i niklu do ponad 10 000 operacji elektrycznych

● Pierwotne styki rozłączające: Posrebrzana miedź z dociskiem sprężyny

Obszary zastosowań

Szczegóły produkcji

1. Produkcja obudowy

● Stal walcowana na zimno o grubości 2,0 mm (ocynkowana) lub stal nierdzewna o grubości 1,5 mm

● Wycinane laserowo i gięte CNC dla zapewnienia precyzji

● Spawana rama z odporną na korozję powłoką proszkową (norma RAL 7035)

2. Mechanizm blokujący z pięcioma zabezpieczeniami

● Stalowe płytki krzywkowe i pręty blokujące (bez części plastikowych)

● Testowane przez 10 000 cykli blokowania bez awarii

● Zawiera blokadę kluczową dla paneli wejściowych/wyjściowych i łączących

3. Wózek do złomowania

● Podwozie wysuwane z blokadą w trzech pozycjach

● Samonastawne rozłączniki pierwotne

● Wtyczka wtórna z 16–32 obwodami sterującymi

4. System szyn zbiorczych

● Miedź E-Cu o wysokiej przewodności (klasa ETP)

● Posrebrzane złącza z podkładkami Belleville

● Izolacja termokurczliwa zapewniająca separację faz

5. Przedział kablowy

● Duża przestrzeń na kable o przekroju do 4×240 mm² na fazę

● Zdejmowany wspornik zaciskowy kabla

● Zapewnienie przekładników prądowych o sekwencji zerowej

6. Testy fabryczne

● Test 100% wytrzymałości dielektrycznej

● Test działania mechanicznego (minimum 50 cykli)

● Pomiar wyładowań niezupełnych (≤5pC przy 1,2× napięciu znamionowym)

● Pomiar rezystancji styków (mikroomomierz)

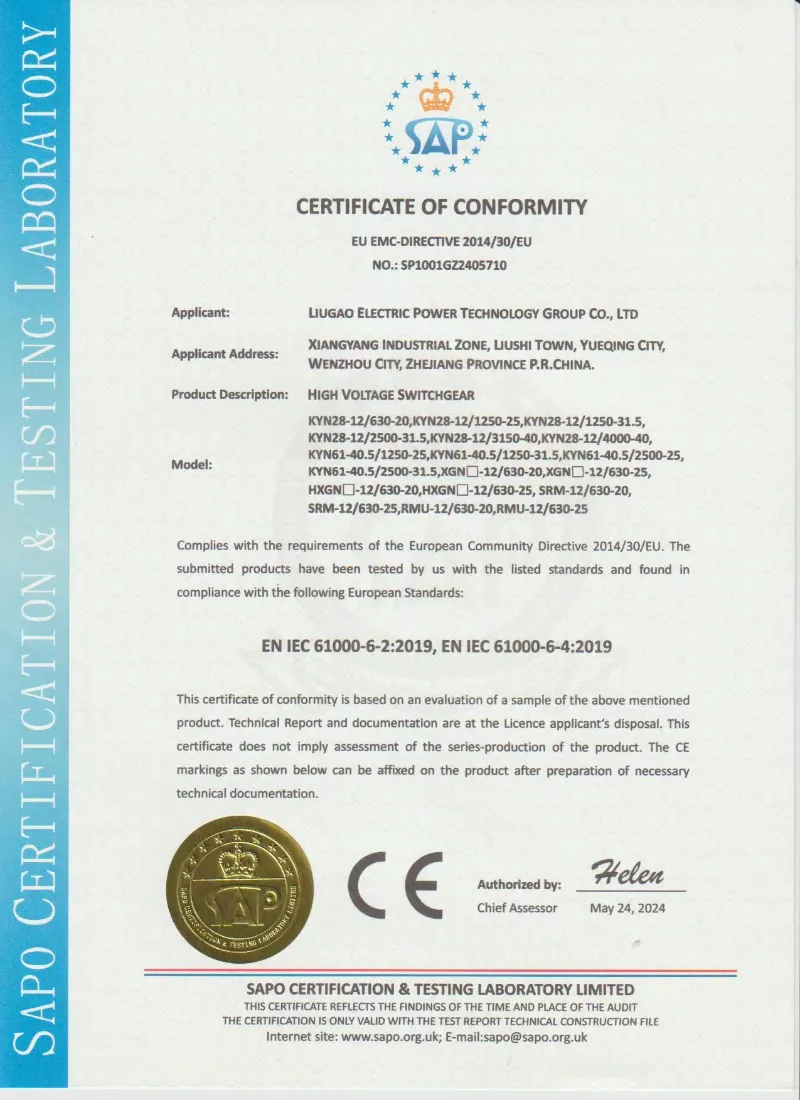

7. Certyfikacja i zapewnienie jakości

● Testowany typ zgodnie z GB/T 3906, IEC 62271-200 i DL/T 404

● Testowany na łuk wewnętrzny (IAC AFLR 40kA/1s)

● Produkcja posiadająca certyfikat ISO 9001:2015

● Raport z rutynowych testów dołączony do każdego panelu

Dlaczego warto wybrać firmę Lugao Power Co., Ltd. zamiast konkurencji?

Najczęstsze pytania klientów

P1: Czy tę rozdzielnicę wysokiego napięcia typu KYN Center z pięcioma blokadami zapobiegawczymi można stosować w systemach 24 kV?

Odp.: Nie, standardowy KYN ma napięcie znamionowe do 12 kV. Dla 24kV oferujemy wariant KYN28-24 ze zwiększonym prześwitem izolacyjnym. Składając zapytanie o wycenę, proszę podać napięcie systemu.

P2: Czy zapewniacie wyłącznik próżniowy jako część rozdzielnicy KYN z powłoką metalową?

Odp.: Tak, każdy panel jest dostarczany w pełni zmontowany i wyposażony w fabrycznie przetestowany wyłącznik próżniowy (typ VS1). Oferujemy również kompatybilne alternatywy, takie jak ABB VD4, Siemens 3AH lub Schneider HVX, jeśli jest to preferowane.

P5: Czy możecie dostarczyć pełną gamę rozdzielnic, w tym panele wejściowe, pomiarowe, zasilające i kondensatorowe, wszystkie jako rozdzielnice w metalowej obudowie KYN?

O: Absolutnie. Projektujemy i produkujemy kompletne zestawy ze wszystkimi wymaganymi przedziałami pomocniczymi, połączeniami szyn zbiorczych i blokadami międzypanelowymi. Just send your single-line diagram.

P6: Jaką dokumentację dostarczacie?

Odp.: Do każdej rozdzielnicy KYN zapewniamy: rysunek ogólny, schemat okablowania, zestawienie materiałów, raport z testów, instrukcję obsługi i matrycę blokad – wszystko w języku angielskim (lub w języku lokalnym).

P7: Czy pięciostopniową blokadę można regulować w terenie?

Odpowiedź: Nie – i jest to zamierzone. Blokada jest ustawiona fabrycznie i zaplombowana, aby zapobiec manipulacji. Zapewniamy jednak przejrzyste rysunki mechaniczne, aby Twój zespół zrozumiał logikę. Jeśli potrzebujesz zmian, skontaktuj się z naszym działem inżynieryjnym.

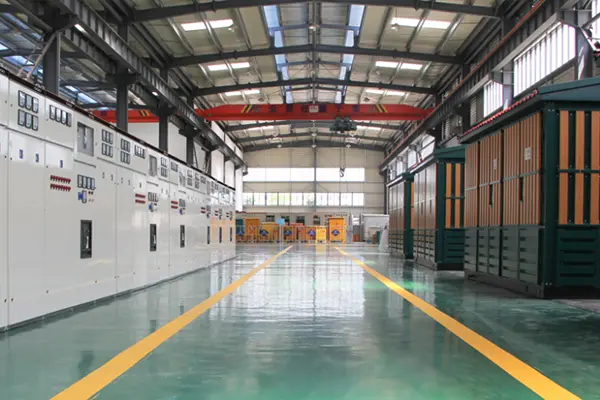

Możliwości produkcyjne

Lugao Power Co., Ltd.produkuje rozdzielnicę wysokiego napięcia z blokadą centralną typu KYN z pięcioma zabezpieczeniami w nowoczesnym zakładzie produkcyjnym wyposażonym w zaawansowany sprzęt do produkcji, montażu i testowania wysokiego napięcia. Każdypanel rozdzielczyjest produkowany w ramach ścisłego systemu zarządzania jakością ISO 9001, zapewniającego stałą jakość, niezawodne działanie i pełną zgodność z międzynarodowymi standardami.
