Kiedy w sieci pierścieniowej wystąpi awaria, różnica między chwilową awarią a rozległą przerwą w dostawie prądu często sprowadza się do jednego pytania: czy Twój sprzęt przełączający jest w stanie wystarczająco szybko odizolować wadliwą sekcję, bez konieczności polegania na skomplikowanych schematach zabezpieczeń? Lugao Power Co., Ltd. odpowiada na to pytanie dzięki naszym rozwiązaniom pierścieniowych jednostek głównych, zaprojektowanym jako kompaktowa, fabrycznie montowana rozdzielnica w metalowej obudowie, która łączy przełączniki obciążenia i bezpieczniki w szczelnym środowisku izolowanym gazem SF6 lub powietrzem, zapewniając przedsiębiorstwom użyteczności publicznej i wykonawcom EPC ekonomiczne, przyjazne w utrzymaniu rozwiązanie dla drugorzędnych sieci dystrybucyjnych, w których najważniejsza jest szybkość izolowania usterek i prostota obsługi.
Czy jednostka główna Ring jest właściwym wyborem dla Twojej sieci pętlowej, czy też potrzebujesz rozdzielnicy z wyłącznikiem automatycznym?
Oceniając wykwalifikowanych dostawców rozdzielnic dla wtórnych sieci dystrybucyjnych, zespoły ds. zakupów technicznych często zastanawiają się: czy RMU może zapewnić odpowiednią ochronę dla mojej aplikacji, czy też potrzebuję większej zdolności przerywania rozdzielnicy? Odpowiedź zależy od poziomów prądu zwarciowego, wymagań dotyczących koordynacji zabezpieczeń i ograniczeń budżetowych.
RMU (Ring Main Unit) jest specjalnie zaprojektowany do promieniowych i pętlowych sieci dystrybucyjnych, w których prądy zwarciowe są stosunkowo niskie, a głównym wymaganiem jest niezawodne przełączanie obciążenia i izolowanie zwarć, a nie przerywanie zwarć. W przeciwieństwie do rozdzielnic wyłącznikowych, które mogą przerywać pełne prądy zwarciowe, RMU łączą rozłączniki obciążenia z bezpiecznikami rezerwowymi, aby zapewnić ekonomiczną ochronę przed awariami. Konfiguracja ta jest powszechnie stosowana we wspólnotach mieszkaniowych, kompleksach handlowych i projektach elektryfikacji obszarów wiejskich, gdzie najważniejsza jest opłacalność i prostota obsługi.
Rozwiązania RMU firmy Lugao charakteryzują się zwartą, szczelną konstrukcją z widocznymi punktami rozłączenia i zintegrowanymi uziemnikami, co zapewnia bezpieczną obsługę i konserwację. Wersje z izolacją SF6 lub z izolacją powietrzną zapewniają elastyczność w celu dopasowania do różnych wymagań środowiskowych i regulacyjnych, co czyni je preferowanym wyborem w przypadku podstacji montowanych na podkładkach i podstacji wewnętrznych, w których przestrzeń jest ograniczona.
W jaki sposób Lugao sprawdza integralność dielektryka i odporność na uszkodzenia w RMU?
RMU muszą wytrzymywać przepięcia piorunowe, przepięcia przełączające i naprężenia termiczne powstające w warunkach zwarciowych. Systemy Lugao RMU są projektowane na bazie fundamentów o wysokiej dielektrycznej, potwierdzonej rygorystycznymi testami: wytrzymywać częstotliwość sieciową przy 42 kV przez jedną minutę i wytrzymywać udar piorunowy przy 75 kV po stronie wysokiego napięcia, spełniając lub przekraczając normy IEC 62271-200. Progi te chronią wewnętrzne szyny zbiorcze, przełączniki obciążenia i zespoły bezpieczników przed zakłóceniami w sieci.
Kompaktowa konstrukcja wymaga doskonałego zarządzania ciepłem. NaszJednostka główna pierścieniaObudowy zawierają zoptymalizowane ścieżki wentylacyjne i powierzchnie rozpraszające ciepło, które aktywnie kierują ciepło z dala od najważniejszych komponentów, zapobiegając miejscowym powstawaniu gorących punktów, które mogłyby pogorszyć materiały izolacyjne. Uszczelniona komora z SF6 lub izolowana powietrzem zapewnia stałą wydajność dielektryczną niezależnie od wilgotności otoczenia, dzięki czemu Lugao RMU nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych w różnych warunkach klimatycznych.
Jakie zabezpieczenia strukturalne i funkcje bezpieczeństwa operacyjnego są zintegrowane?
Bezpieczeństwo jest sprawą najwyższej wagi podczas obsługi rozdzielnic, szczególnie w przypadku urządzeń, które mogą być obsługiwane przez niespecjalistyczny personel w odległych lokalizacjach. Lugao RMU charakteryzują się solidną, metalową konstrukcją z wyraźnymi, widocznymi punktami rozłączenia, które zapewniają pozytywne potwierdzenie izolacji obwodu. Mechanizmy blokujące zapobiegają nieprawidłowym operacjom, takim jak otwieranie wyłącznika obciążenia w przypadku awarii lub dostęp do przedziałów pod napięciem, gdy urządzenie jest pod napięciem.
Wykonana ze stali odpornej na korozję z antykorozyjną obróbką powierzchni (grubość ≥ 2 mm dla kluczowych komponentów), obudowa wytrzymuje ekstremalne temperatury otoczenia, wysoką wilgotność i korozyjną atmosferę przybrzeżną, zapewniając integralność strukturalną przez dziesięciolecia użytkowania. Stopień ochrony IP4X dla jednostek wewnętrznych i wyższy stopień ochrony dla instalacji zewnętrznych zapewniają skuteczną odporność na wnikanie cząstek stałych i rozpryski wody.
W jaki sposób RMU Lugao upraszcza konserwację i skraca przestoje?
W przeciwieństwie do rozdzielnic wyłącznikowych, które wymagają regularnej konserwacji komór gaszenia łuku i mechanizmów operacyjnych, moduły RMU zaprojektowano z myślą o minimalnej konserwacji. Uszczelnione przedziały z SF6 lub izolowane powietrzem eliminują potrzebę czyszczenia i testowania dielektrycznego, związaną z rozdzielnicami typu otwartego. Przełączniki obciążenia są przystosowane do tysięcy operacji, a wymianę bezpieczników można przeprowadzić szybko bez specjalistycznych narzędzi, co ogranicza przestoje w przypadku usterek.
Projekt RMU firmy Lugao kładzie nacisk na prostotę obsługi. Widoczne punkty odłączenia i zintegrowane uziemniki umożliwiają bezpieczną izolację i uziemienie obwodów za nim, umożliwiając ekipom konserwacyjnym pracę na podłączonych transformatorach lub kablach bez odłączania zasilania od całej sieci pierścieniowej. Ta elastyczność operacyjna przekłada się na lepszą dostępność systemu i obniżone koszty przestojów dla operatorów mediów i obiektów.
Jakie klasy napięcia i opcje konfiguracji może dostarczyć Lugao?
Warsztat produkcyjny firmy Lugao posiadający certyfikaty ISO9001 i SGS, wyposażony w profesjonalne linie montażowe i stanowiska testowe o pełnej mocy, produkuje moduły RMU w ścisłej zgodności z międzynarodowymi normami IEC, GB, CE i CCC, obsługując bezpośrednie wdrożenie typu plug-and-play bez kosztownych modyfikacji w miejscu instalacji.
Klasy napięcia i zakresy wydajności
· 24kV / 20kV RMU:Przeznaczone do miejskich sieci dystrybucyjnych, wysokich budynków mieszkalnych i kompleksów handlowych. Zawiera konfiguracje z izolacją SF6 lub powietrzem, z rozłącznikami obciążenia o wartości znamionowej do 630 A i bezpiecznikami o wartości znamionowej do 200 A, obsługujące konfiguracje sieci pętlowej i promieniowej.
· 12kV / 11kV RMU:Idealny do elektryfikacji obszarów wiejskich, wspólnot mieszkaniowych i parków przemysłowych. Dostępne w kompaktowych, montowanych na podkładkach konstrukcjach ze zintegrowanymi uziemnikami i widocznymi punktami rozłączenia, odpowiednie do montażu na zewnątrz w miejscach o ograniczonej przestrzeni.

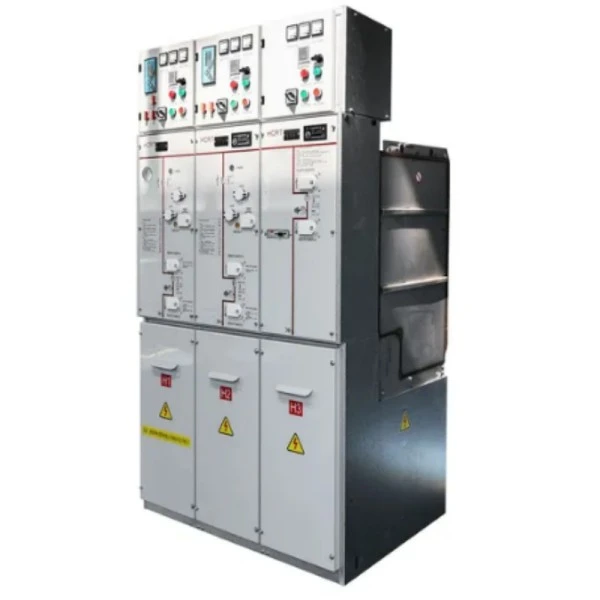

· 40,5 kV / 33 kV RMU:Przeznaczony do sieci dystrybucyjnych średniego napięcia w strefach przemysłu ciężkiego i projektach związanych z energią odnawialną. Charakteryzuje się solidną konstrukcją izolowaną SF6 i wyższą wytrzymałością zwarciową.
Opcje konfiguracji
Lugao oferuje elastyczne konfiguracje wewnętrzne odpowiadające konkretnym wymaganiom projektu:
· Moduły przełączające:Rozłączniki obciążenia, rozłączniki obciążenia z kombinacjami bezpieczników, moduły wyłączników próżniowych (dla rozszerzonej funkcjonalności) i uziemniki.
· Systemy szyn zbiorczych:Miedziane szyny zbiorcze o wartościach znamionowych do 630 A, obsługujące konfiguracje z połączeniem T lub połączeniem przelotowym.
· Ochrona:Zintegrowane zabezpieczenie bezpiecznikowe do ochrony transformatora lub interfejsy zabezpieczające przekaźniki do zdalnego monitorowania i sterowania.
Jak wybrać idealny RMU dla Twojej sieci dystrybucyjnej?
W przypadku sieci pierścieniowych i wtórnych pól dystrybucyjnych, w których prądy zwarciowe są umiarkowane, a koordynację zabezpieczeń można osiągnąć za pomocą bezpieczników,RMUoferują optymalną równowagę kosztów i wydajności. Lugao oferuje niestandardowe opcje konfiguracji, w tym różne kombinacje przełączników, układy szyn zbiorczych i parametry obudów, aby dopasować je do konkretnych wymagań projektu. Kompaktowe wymiary umożliwiają instalację na małych działkach użytkowych, na osiedlach mieszkalnych lub wzdłuż dróg bez zakłócania istniejącej infrastruktury.
Obejrzyj naszą linię produkcyjnąWideo
Poznaj na własnej skórze doskonałość produkcji RMU (jednostka główna pierścieniowa) firmy Lugao:
