Uszczelniona rozdzielnica średniego napięcia 35 kv Sf6

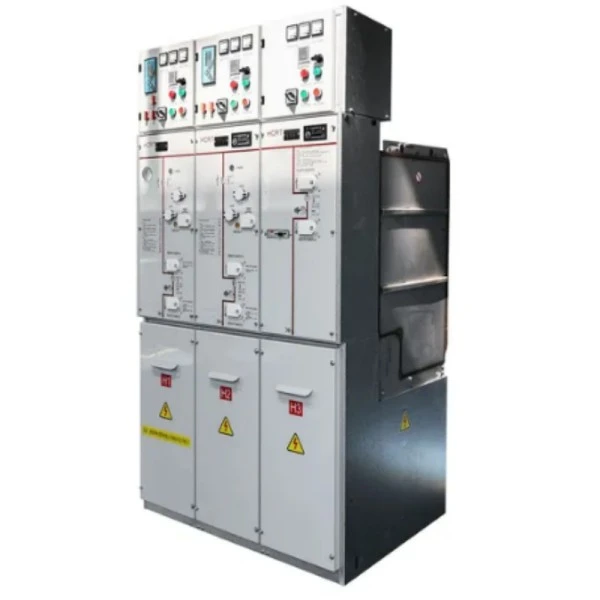

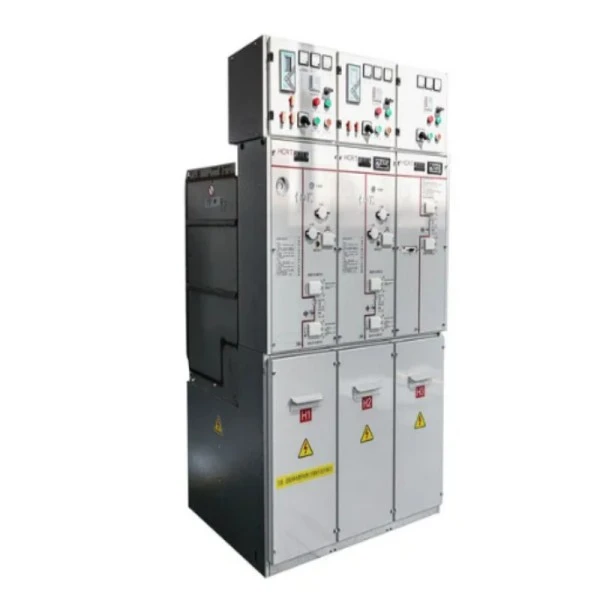

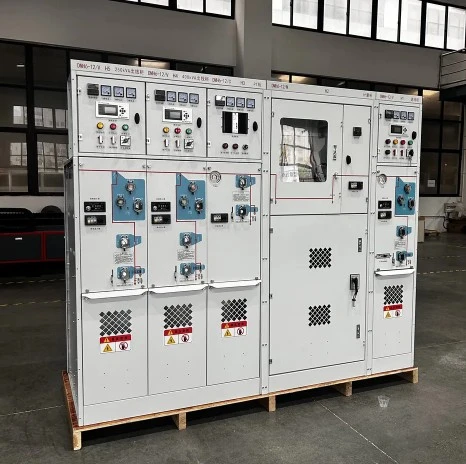

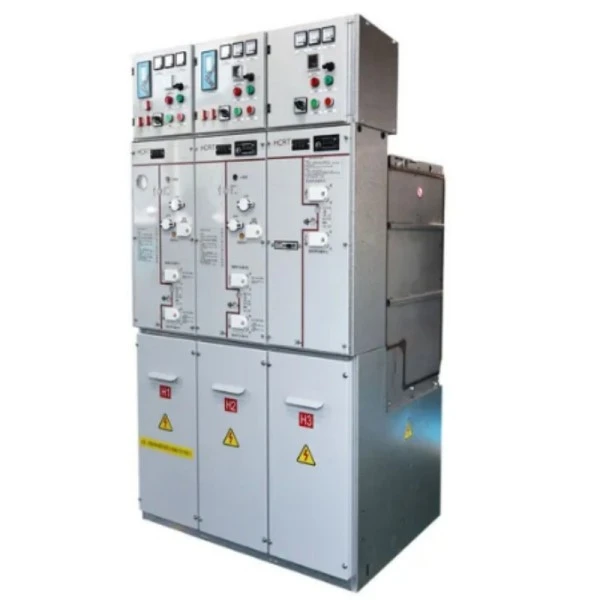

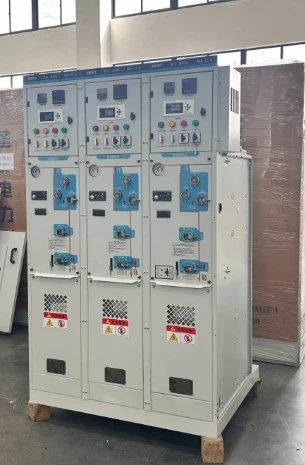

Rozdzielnica średniego napięcia 35 kV, uszczelniona SF6, jest fabrycznie zmontowanym urządzeniem elektrycznym w metalowej obudowie, które wykorzystuje gazowy sześciofluorek siarki (SF6) zarówno jako środek izolujący, jak i gaszący łuk. W przeciwieństwie do konwencjonalnych rozdzielnic typu otwartego, wszystkie części pod napięciem – w tym wyłącznik, odłącznik i uziemnik – są hermetycznie zamknięte w zbiorniku ze stali nierdzewnej wypełnionym gazem SF6 pod kontrolowanym ciśnieniem.

Co może zrobić?

Ta rozdzielnica średniego napięcia 35 kV, uszczelniona SF6, odpowiedzialna jest przede wszystkim za odbiór, dystrybucję i kontrolę energii elektrycznej w sieciach elektroenergetycznych 35 kV. Chroni transformatory, silniki i pola zasilające przed przeciążeniami, zwarciami i przejściowymi przepięciami. W przypadku wystąpienia usterki wyłącznik SF6 gasi łuk w ciągu milisekund, zapewniając minimalne uszkodzenia urządzeń znajdujących się dalej. Dodatkowo umożliwia zdalne operacje przełączania i monitorowanie stanu w czasie rzeczywistym, co czyni go kluczowym elementem nowoczesnych inteligentnych sieci. Zasadniczo zastępuje nieporęczne rozdzielnice w izolacji powietrznej (AIS) w zastosowaniach, w których przestrzeń jest ograniczona lub warunki środowiskowe są trudne.

Zalety produktu

When evaluating 35kV medium voltage SF6 sealed switchgear, Lugao Power’s solution stands out through five major advantages:

1. Bardzo wysoka niezawodność: Ponieważ gaz SF6 zapewnia doskonałą wytrzymałość dielektryczną (około 3 razy większą niż powietrze), wewnętrzne elementy są odporne na kurz, wilgoć, mgłę solną i zanieczyszczenia. Skutkuje to wyjątkowo niskim wskaźnikiem awaryjności – poniżej 0,1% w ciągu dziesięciu lat eksploatacji.

2. Kompaktowa konstrukcja: Uszczelniona konstrukcja drastycznie zmniejsza prześwity międzyfazowe i międzyfazowe. Typowa jednostka główna pierścieniowa Lugao 35 kV SF6 zajmuje tylko 1,2 m² na podajnik w porównaniu do 3,5 m² w przypadku AIS. Dzięki temu zakłady użyteczności publicznej i zakłady przemysłowe mogą modernizować lub rozbudowywać istniejące budynki.

3. Działanie bezobsługowe: Ponieważ wszystkie części ruchome działają w suchym, zamkniętym środowisku SF6, nie ma potrzeby regularnego czyszczenia, regulacji styków ani testowania rezystancji izolacji. Jedyną zalecaną kontrolą jest odczyt manometru ciśnienia gazu raz na sześć miesięcy. W ciągu 20-letniego okresu użytkowania pozwala to zaoszczędzić do 70% kosztów operacyjnych.

4. Zwiększone bezpieczeństwo personelu: Spawany zbiornik w obudowie metalowej jest przystosowany do powstrzymywania łuku wewnętrznego (IAC) do 50 kA/1 s. Nawet w przypadku usterki wewnętrznej ciśnieniowy zawór nadmiarowy kieruje gorące gazy do bezpiecznego kanału wylotowego – nigdy w stronę operatora. Wszystkie blokady są zgodne z normą IEC 62271-200.

5. Praca w każdych warunkach pogodowych: Od -40°C w podstacjach alpejskich do +55°C w pustynnych farmach słonecznych, ta rozdzielnica średniego napięcia 35 kV, uszczelniona SF6, pracuje bez obniżania wartości znamionowych. Wewnątrz obudowy nie jest wymagane ogrzewanie śladowe ani klimatyzacja.

Cechy produktu

● Rozdzielnica średniego napięcia 35 kV firmy Lugao Power, uszczelniona SF6, posiada następujące specyficzne cechy techniczne:

1. Spawany zbiornik ze stali nierdzewnej: grubość 3 mm, gatunek 316L, test szczelności helem na mniej niż 0,1% rocznie. Żadne uszczelki ani o-ringi nie są narażone na działanie atmosfery.

2. Przełącznik trójpozycyjny: Zintegrowany rozłącznik obciążenia, odłącznik i uziemnik w jednym mechanizmie. Blokada mechaniczna zapobiega nieprawidłowej sekwencji operacji.

3. Manometr SF6 (z kompensacją temperatury): Zapewnia rzeczywisty odczyt ciśnienia niezależnie od temperatury otoczenia. Strefa zielona = 0,12–0,14 MPa (bezwzględne). Styki alarmowe niskiego ciśnienia dostępne do zdalnego monitorowania.

4. Opcja wyłącznika próżniowego: W celu ochrony linii zasilającej wbudowany przerywacz próżniowy z izolacją zewnętrzną z SF6 łączy w sobie wysoką zdolność wyłączania próżni z wytrzymałością izolacji SF6. Znamionowy prąd zwarciowy wyłączalny: 31,5kA.

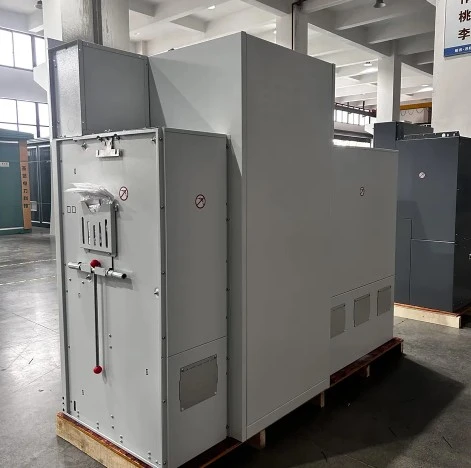

5. Przedział kablowy: Duża, zdejmowana pokrywa przednia umożliwia łatwy dostęp w celu instalacji końcówek kablowych. Nadaje się do jednożyłowych kabli miedzianych lub aluminiowych o przekroju do 500 mm².

6. Siłownik magnetyczny lub sprężynowy: Dostępny jako siłownik magnetyczny (na 100 000 operacji mechanicznych) lub mechanizm sprężynowy magazynujący energię (w przypadku projektów wrażliwych na koszty).

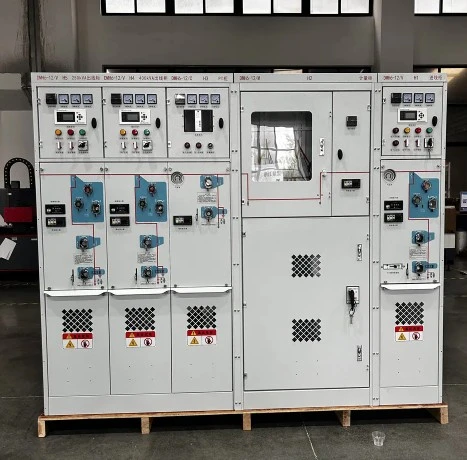

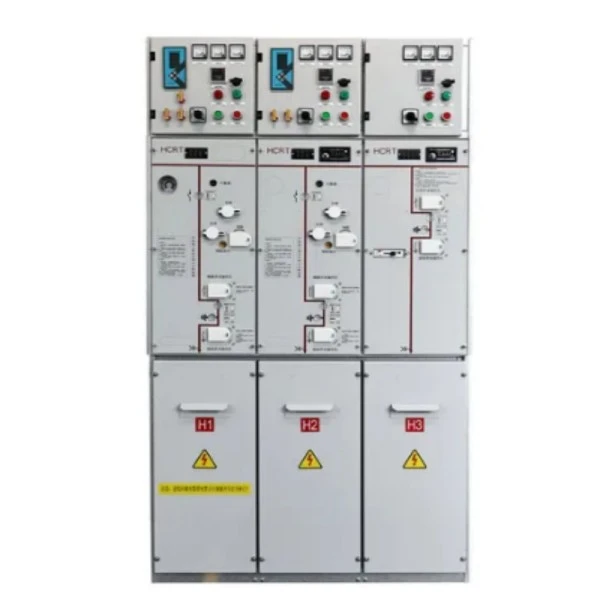

7. Magistrala synoptyczna na panelu przednim: Przejrzysty, wygrawerowany schemat jednoliniowy ze wskaźnikami LED informującymi o położeniu przełącznika, stanie uziemienia i ciśnieniu SF6.

8. Styki pomocnicze: 6NO + 6NC, napięcie znamionowe 220 V DC, napędzane bezpośrednio z wału głównego (bez ślizgania się krzywek).

Zastosowanie produktu

Wszechstronność rozdzielnicy średniego napięcia 35 kV uszczelnionej SF6 sprawia, że ​​nadaje się ona do następujących zastosowań:

1. Farmy wiatrowe: stosowane w podstawie każdej turbiny lub w pierścieniach kolektorów platform morskich. Wytrzymuje wibracje, mgłę solną i ograniczone przestrzenie.

2. Elektrownie fotowoltaiczne: Instalowane na wyjściach skrzynki przyłączeniowej i po stronie pierwotnej transformatora podwyższającego. Uszczelniona konstrukcja zapobiega przedostawaniu się kurzu w środowisku pustynnym.

3. Podstacje przemysłowe: Huty stali, cementownie i zakłady petrochemiczne, w których ciągła produkcja wymaga długiego czasu sprawności. Rozdzielnica SF6 zasila duże silniki (3MW–10MW) i piece łukowe.

4. Centra danych: Zapewniają niezawodne zasilanie 35 kV dla generatorów zapasowych i systemów UPS. Jego niewielkie rozmiary pozostawiają więcej miejsca na szafy IT.

5. Podstacje trakcji kolejowej: Dla kolei zelektryfikowanych w systemach 27,5 kV lub 35 kV. TheRozdzielnica SF6wytrzymuje częste przełączanie (do 5000 operacji/rok) bez zużycia styków.

6. Podstacje podziemne: W centrach miast lub kompleksach komercyjnych, gdzie grunty są zbyt drogie. Rozdzielnicę można układać na dwóch poziomach wewnątrz sklepienia o wysokości 2,5 m.

7. Wtórna dystrybucja mediów: Jako jednostka główna pierścieniowa (RMU) do zasilania bloków mieszkalnych lub małych parków przemysłowych z pętli 35 kV.

Standardy, których przestrzegamy

Uszczelniona rozdzielnica średniego napięcia SF6 firmy Lugao Power 35 kV została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi i branżowymi standardami, aby zapewnić bezpieczeństwo, niezawodność i długą żywotność.

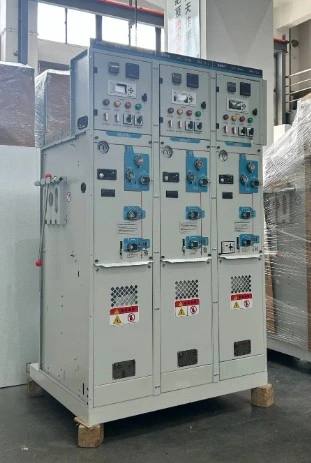

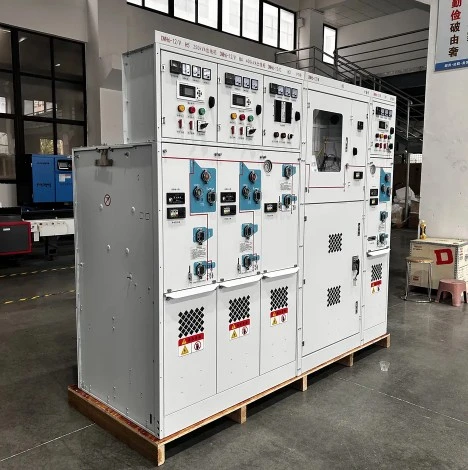

Szczegóły produkcji

Każda jednostka rozdzielnicy średniego napięcia 35 kV średniego napięcia SF6 firmy Lugao Power przechodzi rygorystyczne etapy produkcyjne:

● Produkcja zbiorników: Wycinane laserowo płyty ze stali nierdzewnej 316L są spawane za pomocą robota w uchwycie. Wszystkie spoiny są sprawdzane za pomocą penetranta barwnikowego i prześwietlenia rentgenowskiego pod kątem porów. Każdy zbiornik jest następnie poddawany próbie ciśnieniowej pod ciśnieniem 0,3 MPa (2*ciśnienie robocze) przez 24 godziny.

● Obróbka powierzchniowa: Część zewnętrzna jest fosforanowana i pokryta proszkiem epoksydowo-poliestrowym RAL 7035 (o minimalnej grubości 80 μm). Odporność na mgłę solną: 1000 godzin.

● Obróbka gazu SF6: Po zamontowaniu wszystkich elementów wewnętrznych (tulejki, styki, siłowniki) zbiornik jest opróżniany do ciśnienia < 10 Pa. Następnie napełniany jest gazem SF6 o czystości >99,97% do ciśnienia bezwzględnego 0,12 MPa. Punkt rosy sprawdzany jest w temperaturze < -50°C.

● Mechanical Endurance Test: Each operating mechanism is cycled 500 times (open/close/earth) on a test bench before final assembly.

● Test wysokiego napięcia: napięcie wytrzymywane o częstotliwości sieciowej 70 kV/1 min (suchy) i test udaru piorunowego 110 kV/1,2/50 μs.

● Partial Discharge Measurement: Less than 5pC at 1.1× rated voltage (38.5kV). Pomiar za pomocą szerokopasmowego detektora wyładowań niezupełnych.

● Wykrywanie nieszczelności: Sonda wykrywająca (detektor halogenowy) skanuje każdy szew spawalniczy i kołnierz tulei. Gwarantowany poziom nieszczelności < 0,1% rocznie.

● Identyfikowalność: Każda rozdzielnica otrzymuje unikalny kod QR. Kod QR prowadzi do raportu z testu fabrycznego, zawierającego krzywe testu ciśnienia, poziomy wyładowań niezupełnych i datę napełnienia gazem.

Rozdzielnica uszczelniona SF6 a rozdzielnica izolowana powietrzem (AIS)

Często zadawane pytania (FAQ)

P1: Jak często rozdzielnica uszczelniona SF6 średniego napięcia 35 kV wymaga ponownego napełnienia?

Odp.: W normalnych warunkach stopień wycieku wynosi poniżej 0,1% rocznie. Przy początkowym napełnieniu 0,12 MPa spadek do progu alarmowego (0,10 MPa) zająłby ponad 20 lat. Zalecamy sprawdzanie manometru co 6 miesięcy. W ciągu rocznego okresu gwarancyjnego zazwyczaj nie jest konieczne ponowne napełnianie, chyba że doszło do uszkodzenia uszczelki.

P2: Czy gaz SF6 jest szkodliwy dla środowiska? Czy Lugao oferuje alternatywy?

Odp.: SF6 ma wysoki potencjał tworzenia efektu cieplarnianego (GWP = 23 500). Jednakże uszczelniona rozdzielnica średniego napięcia 35 kV SF6 firmy Lugao zużywa mniej niż 2 kg na jednostkę, a nasza konstrukcja uszczelnionego zbiornika praktycznie eliminuje emisje. W przypadku projektów wymagających zielonego gazu oferujemy opcjonalne wypełnienie „Green Gas” (C5-FK) o 99% niższym współczynniku GWP, choć przy nieco obniżonej izolacji.

P3: Czy to możerozdzielnicamożna używać na zewnątrz bez dodatkowej obudowy?

Odp.: Tak, sama rozdzielnica uszczelniona SF6 średniego napięcia 35 kV ma stopień ochrony IP67 dla uszczelnionego zbiornika i IP4X dla przedziału niskiego napięcia. Jednakże w przypadku bezpośredniego montażu na zewnątrz zalecamy zamówienie opcji „okapu odpornego na warunki atmosferyczne” (zwiększa stopień ochrony IP54 całej kabiny). W przeciwnym razie zainstaluj go w podstawowym budynku kiosku lub podstacji.

P4: Czy roczna gwarancja obejmuje sam gaz SF6?

Odpowiedź: Tak, jeśli wyciek zostanie potwierdzony (przy użyciu bańki mydlanej lub testu detektora) w okresie gwarancyjnym, Lugao bezpłatnie dostarczy zamienną butlę z gazem i ponownie zamknie złączkę. Jeśli jednak wyciek wynika z uszkodzeń fizycznych (np. uderzenia wózka widłowego w zbiornik), naprawa jest odpłatna.

P5: Czy mogę doposażyć tę rozdzielnicę w zdalny interfejs SCADA?

Odp.: Wszystkie jednostki są wyposażone w standardowe styki pomocnicze 6NO+6NC, gotowe do podłączenia do RTU lub PLC. Do zaawansowanego monitorowania oferujemy opcjonalny moduł wtykowy z wyjściami Modbus RTU (RS485) lub IEC 61850 (Ethernet), dostarczający w czasie rzeczywistym dane dotyczące ciśnienia SF6, pozycji przełącznika i licznika operacji.

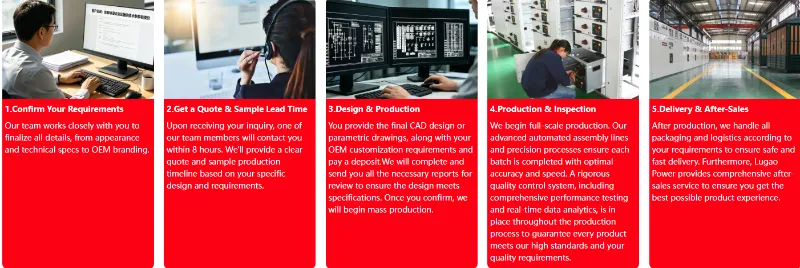

Nasz usprawniony proces produkcji i dostawy
