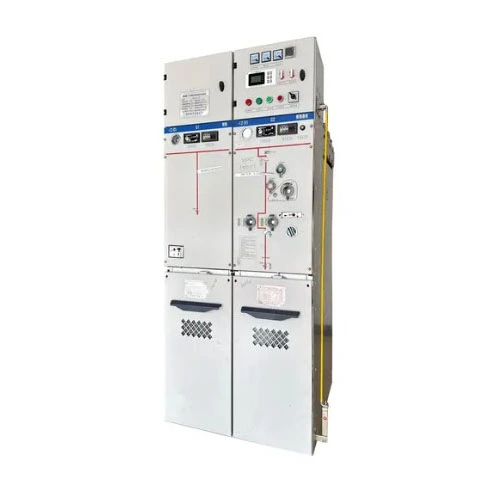

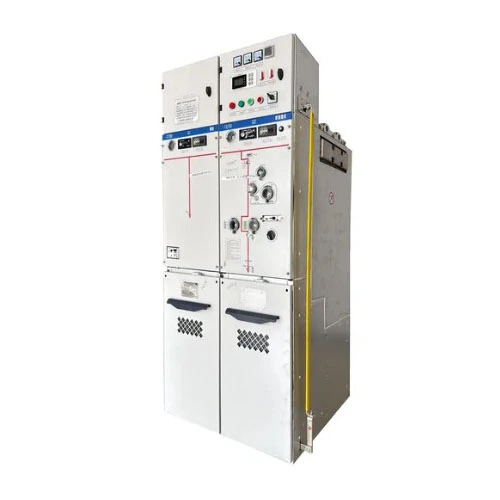

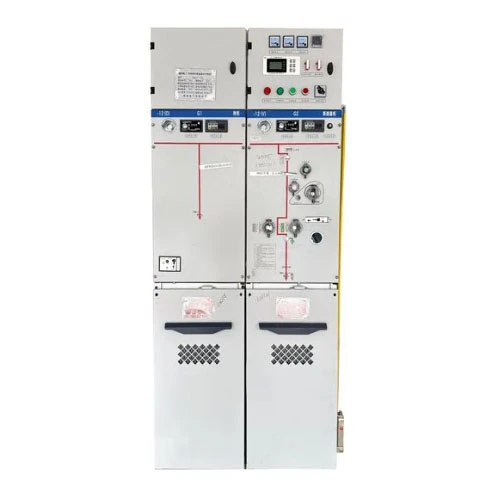

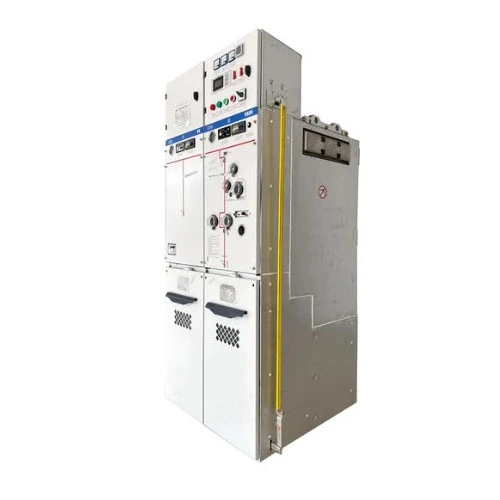

Kompaktowa rozdzielnica RMU w obudowie metalowej z izolacją gazową SF6

Kompaktowa, metalowa rozdzielnica RMU z izolacją gazową w izolacji gazowej to kompletna jednostka dystrybucji energii, która całkowicie zamyka urządzenia przełączające wysokiego napięcia, szyny zbiorcze, przełączniki uziemiające i inne podstawowe elementy w zbiorniku gazu ze stali nierdzewnej wypełnionym gazem SF6 jako środkiem izolacyjnym.

Ten produkt jest stosowany głównie w systemach zasilania 12 kV/24 kVJednostka główna pierścieniowa (RMU)aplikacji lub dystrybucji mocy terminala.

Co może zrobić?

Krótko mówiąc, umożliwia dystrybucję mocy, przełączanie, ochronę i sterowanie. Konkretne funkcje obejmują:

1. Załączanie i wyłączanie prądu obciążenia - normalne przełączanie linii.

2. Załączanie i wyłączanie prądu zwarciowego – w połączeniu z bezpiecznikami lub wyłącznikami automatycznymi, szybko odcina obwód w przypadku zwarć, aby chronić transformatory i linie.

3. Izolacja i uziemienie – zapewnia widoczny punkt odłączenia i funkcję uziemienia w celu zapewnienia bezpieczeństwa personelu konserwacyjnego.

4. Przyłącze i ochrona kabla - pełni funkcję jednostki wejściowej/odpływowej, zapewniając ochronę nadprądową i zwarciową linii kablowych.

Dzięki całkowicie uszczelnionej konstrukcji produkt ten szczególnie nadaje się do stosowania w trudnych warunkach (np. duże wysokości, wilgotność, mgła solna, duży pył) lub w lokalizacjach o ograniczonej powierzchni terenu (np. centra handlowe, kompleksy mieszkalne, farmy wiatrowe). Jest idealnym zamiennikiem tradycyjnych jednostek głównych z izolacją powietrzną.

Parametr produktu (specyfikacja)

Poniżej przedstawiono standardowe parametry techniczne kompaktowej rozdzielnicy metalowej RMU w izolacji gazowej SF6 produkowanej przez firmęMoc Lugao Co., Ltd.:

Funkcja produktu i zastosowanie (format pytań i odpowiedzi)

P1: Jaka jest największa cecha tej kompaktowej, metalowej rozdzielnicy RMU w izolacji gazowej SF6?

Odp.: Największą cechą jest ekstremalna zwartość i całkowicie izolowana konstrukcja. W porównaniu do tradycyjnych RMU z izolacją powietrzną, nasz produkt zmniejsza objętość o około 70%, zachowując jednocześnie doskonałe parametry elektryczne. Wszystkie części pod napięciem są całkowicie uszczelnione w zbiorniku gazu ze stali nierdzewnej i są odporne na zewnętrzną kondensację, zanieczyszczenia lub małe zwierzęta, co zapewnia 30 lat bezobsługowej pracy. Dodatkowo nasza jednostka główna z pierścieniem izolowanym SF6 ma konstrukcję modułową, co pozwala na elastyczne łączenie jednostek wejściowych/wyjściowych, jednostek pomiarowych, jednostek PT itp., zgodnie z wymaganiami użytkownika.

P2: Jak niezawodny jest w trudnych warunkach?

Odp.: Niezwykle niezawodny. Zbiornik gazu produkowany jest przy użyciu spawania laserowego i wykrywania wycieków helu, przy rocznym wskaźniku wycieku poniżej 0,1%, co zapewnia długoterminową stabilność ciśnienia gazu SF6. Nawet w ekstremalnie niskich temperaturach -40°C lub wysokich temperaturach +55°C lub na wysokościach do 3000 metrów nasz produkt zachowuje swój znamionowy poziom izolacji. Wielu klientów zainstalowało tę kompaktową rozdzielnicę RMU w przybrzeżnych farmach wiatrowych i kopalniach, gdzie pracowała ona przez lata bez żadnych incydentów przeskoków izolacji.

P3: Jakie zabezpieczenia ma produkt?

Odp.: Bezpieczeństwo jest naszym najwyższym priorytetem. Produkt posiada system blokad „pięciu zabezpieczeń” (zapobiega nieprawidłowemu działaniu wyłącznika, zapobiega przełączaniu izolatorów pod obciążeniem, zapobiega zamykaniu uziemnika pod napięciem, zapobiega zasilaniu przy zamkniętym uziemieniu i zapobiega przedostawaniu się do przedziałów pod napięciem). Dodatkowo zbiornik gazu ma odporność na łuk wewnętrzny IAC AFLR 20 kA/1 s, a ciśnieniowe kanały nadmiarowe kierują energię łuku do bezpiecznego obszaru poza obudową. Okno obserwacyjne na panelu operacyjnym zapewnia wyraźny obraz stanu przerwy izolacyjnej.

P4: Do jakich konkretnych scenariuszy zastosowań jest odpowiedni?

Odp.: Nasz produkt jest szeroko stosowany w następujących scenariuszach:

● Miejskie kompleksy mieszkalne, budynki komercyjne – jako główne jednostki dopływowe i dystrybucyjne w podstacjach, oszczędzające powierzchnię użytkową.

● Farmy wiatrowe, elektrownie fotowoltaiczne – jako jednostki RMU w kompaktowych podstacjach, wytrzymujące zmiany temperatury.

● Parki przemysłowe, fabryki ---zabezpieczające małe i średnie transformatory, zastępując tradycyjne bezpieczniki odcinające.

● Metro, tunele, lotniska – węzły zasilania o wysokiej niezawodności, wymagające niskiej awaryjności.

● Centra danych — obciążenia na poziomie A z niezwykle wysokimi wymaganiami dotyczącymi ciągłości zasilania, umożliwiające automatyczne przekazywanie mocy w trybie gotowości w ramach automatyzacji.

● Kopalnie, porty — zapylone i wilgotne środowiska, gdzie całkowicie uszczelniona konstrukcja jest wyraźną zaletą.

Niezależnie od tego, czy potrzebujesz jednej, czy setek jednostek kompaktowych rozdzielnic RMU w obudowie metalowej w izolacji gazowej SF6, możemy zapewnić rozwiązania standardowe lub dostosowane do indywidualnych potrzeb.

Szczegóły produkcji (przewaga nad konkurencją)

Szczegółowe porównanie: Lugao Power kontra zwykłe marki

Nasze podstawowe zalety wyróżniające:

1. Prawdziwie „bezobsługowy”: Zwykłe marki twierdzą, że nie wymagają konserwacji, ale ich roczny wskaźnik wycieków gazu przekracza 1% i wymaga uzupełniania co 3-5 lat.Moc Lugaowykorzystuje podwójny pierścień uszczelniający + metalową, twardą uszczelkę o rocznym wskaźniku wycieku ≤0,1% – nie ma potrzeby uzupełniania w ciągu projektowego okresu użytkowania.

2. Przystosowanie do ekstremalnych warunków: Nasz produkt przeszedł testy w niskiej temperaturze -45°C i +60°C w wysokiej temperaturze oraz 720-godzinne testy w mgle solnej (zwykle = 96 godzin) – odpowiednie dla regionów przybrzeżnych i alpejskich.

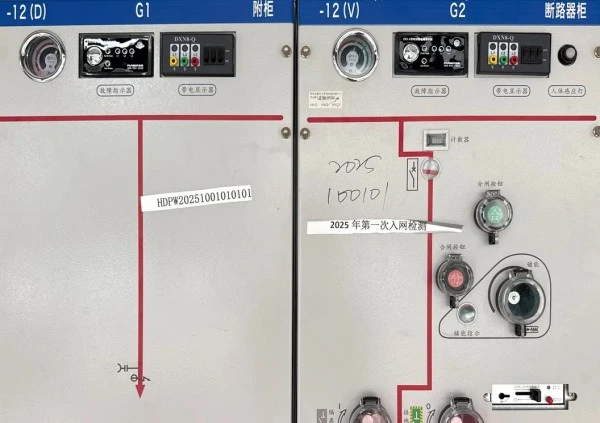

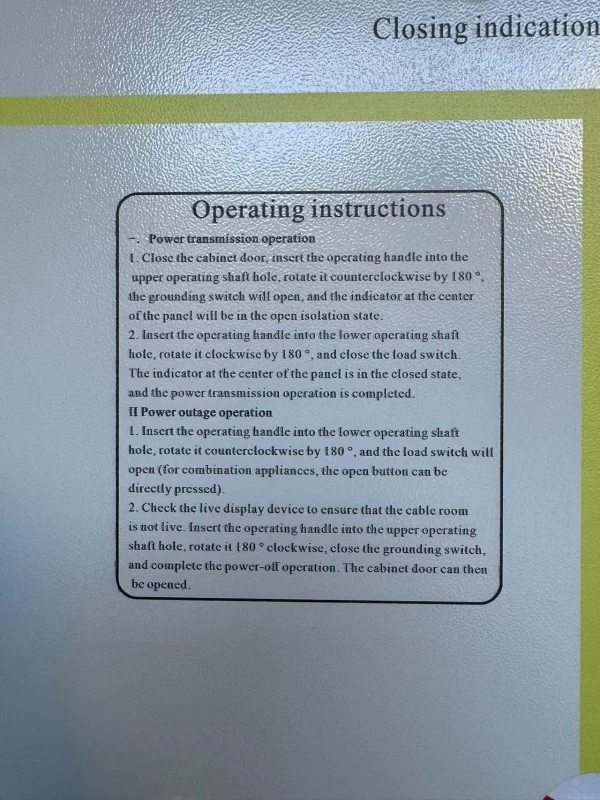

3. Obsługa przyjazna dla użytkownika: Pozycje przełączników, stan uziemienia oraz stany otwarty/zamknięty są oznaczone kolorami na panelu, a uchwyt operacyjny zapewnia sprzężenie zwrotne siły, aby zapobiec nieprawidłowemu działaniu.

4. Wyższa odporność na zwarcia: Standard wymaga 20 kA/3 s; projektujemy z marginesem 25 kA/3 s i wytrzymałością szczytową 63 kA --- przekraczającą średnie branżowe o 15%.

Często zadawane pytania (FAQ)

P1: Czy gaz SF6 w tej kompaktowej, metalowej rozdzielnicy RMU z izolacją gazową SF6 jest przyjazny dla środowiska? Czy zostanie to później wycofane?

Odp.: Obecnie SF6 pozostaje najlepszym gazem izolacyjnym, ale opracowaliśmy już wersje przyjazne dla środowiska (C4 lub suche powietrze). Zbiornik gazu zakupionego urządzenia jest wyjątkowo dobrze uszczelniony i wykazuje minimalne wycieki przez 30 lat eksploatacji. Jeśli w przyszłości konieczna będzie ekologiczna modernizacja, możemy zapewnić pełną usługę wymiany zbiornika gazu.

P2: Co powinienem zrobić, jeśli ciśnienie gazu spadnie podczas pracy?

Odp.: Nasz produkt jest standardowo wyposażony w miernik gęstości gazu (ze stykiem alarmowym niskiego ciśnienia). Kiedy ciśnienie spadnie do 0,25 bara (względnie), do układu sterowania wysyłany jest sygnał alarmowy. W takim przypadku należy zażądać przerwy w dostawie prądu, a nasz zespół obsługi posprzedażnej przyjedzie w celu sprawdzenia szczelności i uzupełnienia SF6. W normalnych okolicznościach ponowne napełnienie z powodu wycieku prawie nigdy nie jest wymagane.

P3: Czy produkt można dostosować do istniejących systemów automatyzacji dystrybucji?

O: Absolutnie. Nasz gaz SF6 w tym kompaktowym RMU izolowanym gazem SF6 jest zarezerwowany z interfejsami DTU i miejscem na elektryczne mechanizmy operacyjne. Dodając moduł elektryczny i kable sterujące, można go podłączyć do protokołów komunikacyjnych IEC 60870-5-101/104 lub Modbus, aby uzyskać zdalne otwieranie/zamykanie, odczyt prądu/napięcia oraz przesyłanie wskaźników usterek.

Dlaczego warto wybrać Lugao Power?

Założona w 2016 roku:Moc Lugao to profesjonalny producent sprzętu do przesyłu i dystrybucji energii średniego i wysokiego napięcia, posiadający własną fabrykę oraz zintegrowane możliwości badawczo-rozwojowe, produkcyjne i sprzedażowe.

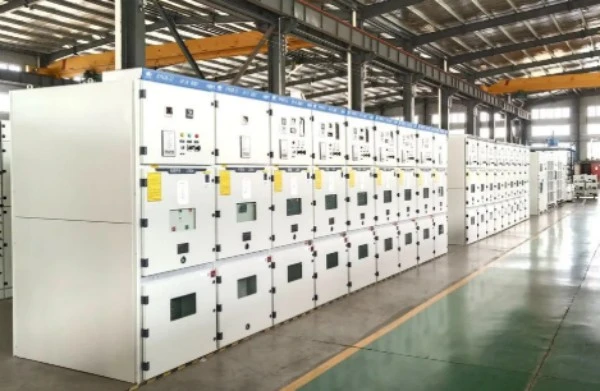

Zakład produkcyjny o powierzchni ponad 3000 m²:Nasz zakład produkcyjny obsługuje produkcję, montaż, kontrolę i testowanie transformatorów mocy, jednostek RMU, rozdzielnic i innego sprzętu do dystrybucji energii.

Ponad 30 obsługiwanych krajów:Produkty Lugao Power zostały wyeksportowane do ponad 30 krajów, obsługując sieci energetyczne, przemysłowe, infrastrukturę, energię odnawialną i inne projekty międzynarodowe.

Certyfikat ISO9001 i SGS:Nasze procesy zarządzania jakością i produkcją poparte są certyfikatami ISO 9001 i SGS. Odpowiednie produkty są również dostępne z certyfikatami CE i CCC.

Ponad 60 pracowników technicznych:Nasz zespół techniczny wspiera projektowanie produktów, konfigurację projektu, niestandardowe rozwiązania i dokumentację techniczną dla różnych wymagań dotyczących dystrybucji energii.

Wsparcie projektu bezpośrednio w fabryce:Od wyboru produktu i projektu technicznego po produkcję, testowanie, dostawę i wsparcie posprzedażowe, Lugao Power zapewnia zintegrowane wsparcie dla globalnych projektów dystrybucji energii.
