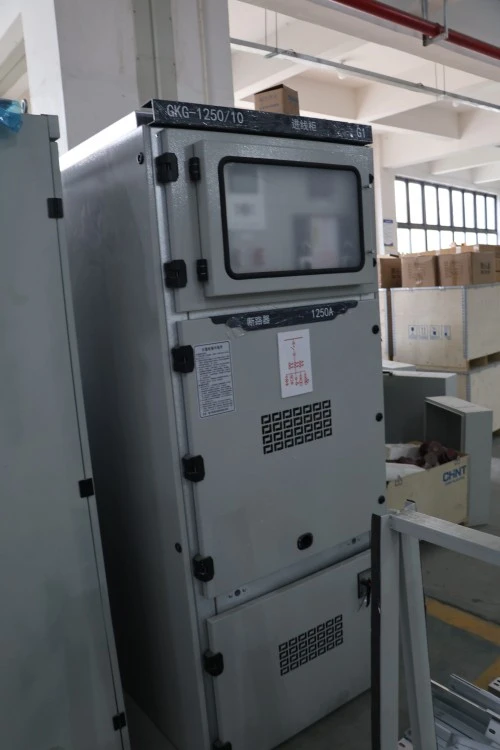

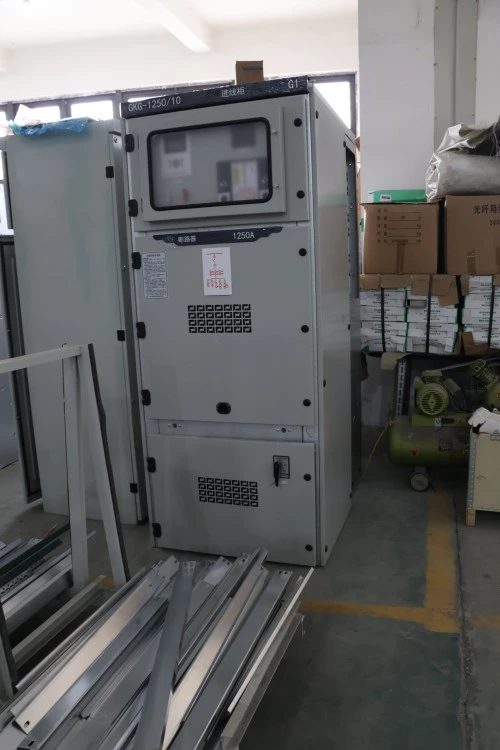

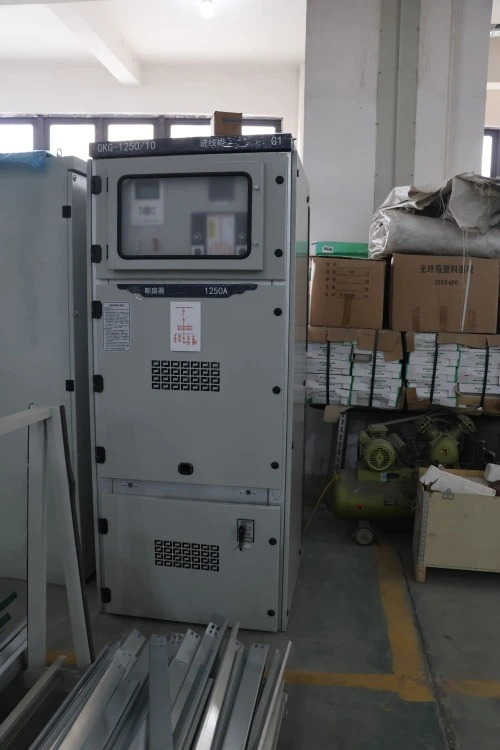

Wysuwana szafka sterownicza rozdzielnic

Wysuwana szafa sterownicza rozdzielnic to:Średnirozdzielnica napięciowa w obudowie metalowejgdzie kluczowe komponenty, takie jak wyłączniki automatyczne, można fizycznie wyjąć z głównej obudowy w celu kontroli, konserwacji lub wymiany. W przeciwieństwie do rozdzielnic stacjonarnych, jednostka ta umożliwia operatorom odizolowanie i usunięcie wyłącznika bez odłączania zasilania od całego systemu szyn zbiorczych. Jest szeroko stosowany do sterowania, ochrony i izolowania urządzeń elektrycznych w zakładach przemysłowych, podstacjach i budynkach komercyjnych. Krótko mówiąc, zarządza przepływem mocy, zapewniając jednocześnie bezpieczeństwo operatora i ciągłość systemu.

Parametry produktu (specyfikacja)

Certyfikacja i zapewnienie jakości

Lugao produkuje wysuwne rozdzielnice średniego napięcia zgodnie z wymaganiami technicznymi projektu i obowiązującymi normami, takimi jak IEC 62271-200. Przed wysyłką można dostarczyć raporty z rutynowych testów i zdjęcia z inspekcji zgodnie z potwierdzoną umową techniczną.

• Projektowanie i testowanie w oparciu o normę IEC 62271-200
• Test wytrzymywania częstotliwości sieciowej
• Próba działania mechanicznego
• Test działania blokady
• Kontrola okablowania wtórnego
• W stosownych przypadkach badanie wyładowań niezupełnych
• Raport z testów fabrycznych przed wysyłką

Cechy produktu i zastosowania

P1: Co sprawia, żeRozdzielnica wysuwnaSzafka sterownicza przełączników bezpieczniejsza niż typ stały?

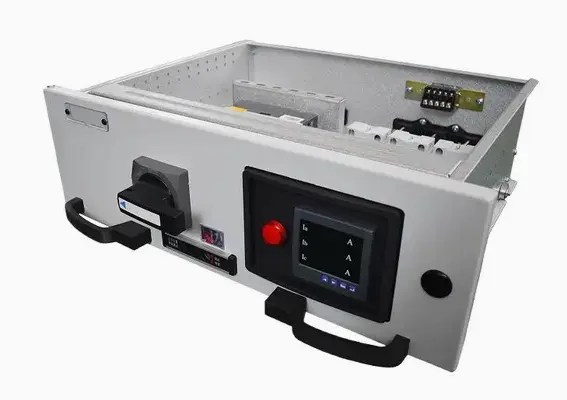

Odp.: Konstrukcja wysuwna fizycznie izoluje wyłącznik od szyn zbiorczych pod napięciem po wyciągnięciu. Tworzy to widoczną szczelinę rozłączającą, eliminując ryzyko przypadkowego wyładowania łukowego podczas konserwacji. Lugao dodaje mechanizmy migawki, które automatycznie zakrywają stałe styki po wyjęciu modułu, co jeszcze bardziej zwiększa bezpieczeństwo.

P2: Jakie zastosowania najlepiej pasują do tej szafki?

Odp.: Idealny dla:

● Elektrownie (pomocnicza dystrybucja mocy)

● Centra danych (wymagają wysokiej niezawodności i szybkiej wymiany wyłączników)

● Obiekty naftowe i gazowe (bezpieczna izolacja w obszarach niebezpiecznych z opcją IP54)

● Systemy metra i kolei (częsta praca wyłączników pod obciążeniem)

● Górnictwo i hutnictwo (wymagana wysoka odporność na zwarcia)

P3: Czy można go zintegrować z inteligentnym monitorowaniem?

O: Tak.Lugaooferuje opcjonalne czujniki i moduły komunikacyjne (Modbus, IEC 61850) do zdalnego monitorowania położenia każdego modułu wysuwnego.

Szczegóły produkcji i przewaga konkurencyjna

Szczegóły produkcji:

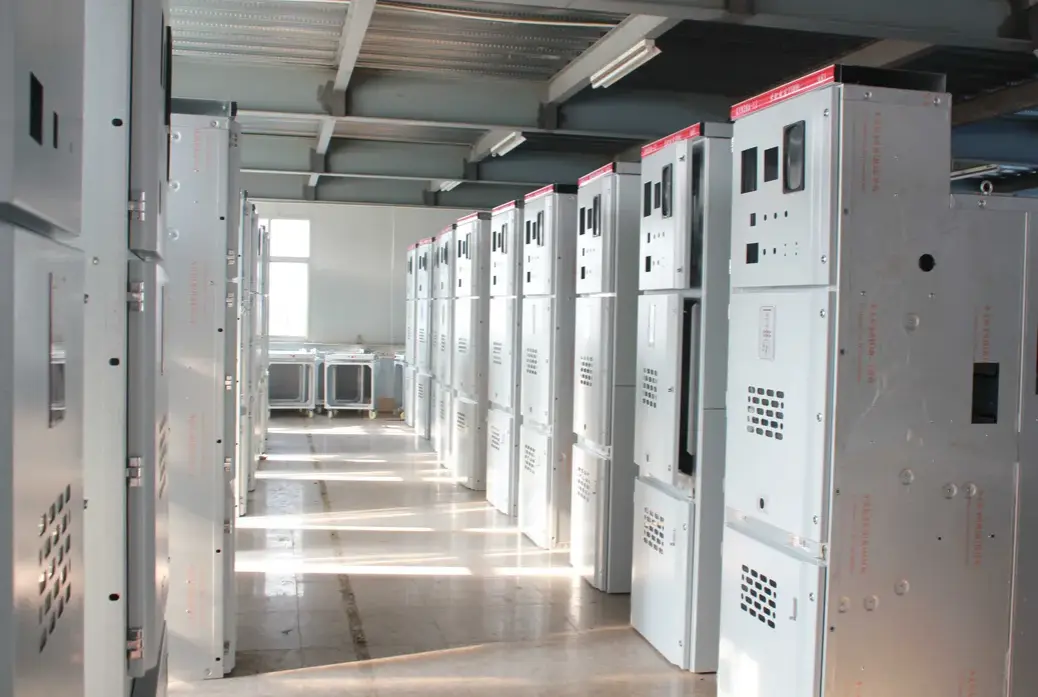

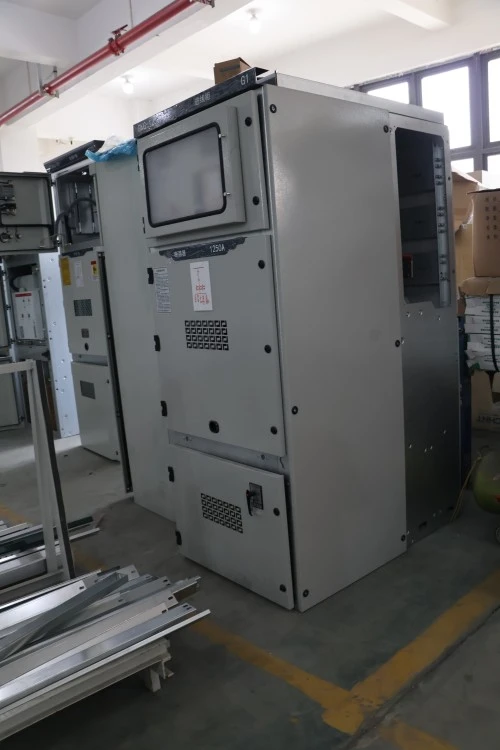

Każda szafa sterownicza rozdzielnicy wysuwnej Lugao jest produkowana z wycinanej laserowo stali nierdzewnej lub blachy ocynkowanej z powłoką proszkową (minimalna grubość 80 μm). Wysuwane szyny są chromowane, co zapewnia płynny ruch i wytrzymują 10 000 cykli wkładania/wyjmowania. Stałe styki są posrebrzane (o grubości co najmniej 10 μm), aby zminimalizować rezystancję styków. We wszystkich wtórnych okablowaniach sterujących zastosowano trudnopalne kable w izolacji z usieciowanego polietylenu. Każde urządzenie przechodzi 48-godzinny test wypalania i pomiar wyładowań niezupełnych (<5pC przy 1,1Ur).

Przewaga konkurencyjna w porównaniu z podobnymi produktami:

Pakowanie, wysyłka i obsługa posprzedażna

Opakowanie:

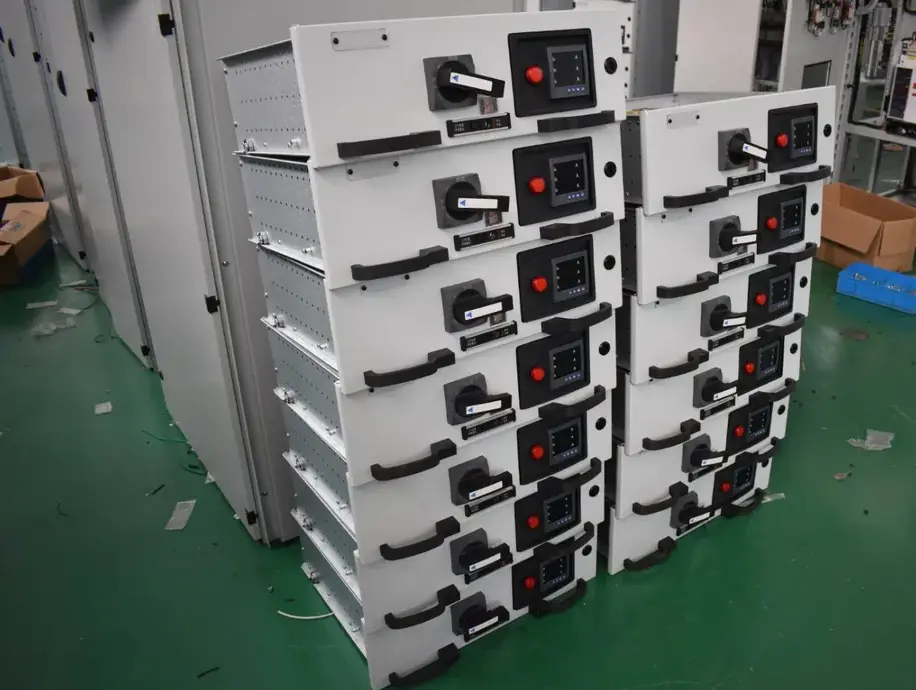

Każdy moduł wyjmowany jest wysyłany osobno w antystatycznej wyściółce z pianki, a następnie umieszczany w drewnianej skrzyni ze wskaźnikami wilgotności. Główna szafka jest owinięta trzema warstwami: folia antykorozyjna VCI → folia bąbelkowa → skrzynia eksportowa ze sklejki z taśmą stalową. Wszystkie mocowania i narzędzia są spakowane i przymocowane wewnątrz drzwi.

Wysyłka:

Drogą morską (standard): kontenery 20GP lub 40HQ. Na życzenie w przypadku pilnych projektów można zorganizować transport lotniczy lub kolejowy. Termin dostawy: FOB Ningbo lub CIF do głównych portów.

Obsługa posprzedażna:

● Okres gwarancji: 12 miesięcy od uruchomienia lub 18 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej.

● Zdalna pomoc techniczna (wideo, rysunki) – odpowiedź w ciągu 2 godzin.

Informacje potrzebne do wyceny

Aby przedstawić dokładną wycenę dlaWysuwna szafa rozdzielcza średniego napięcia, prosimy o przesłanie nam następujących informacji:

• Napięcie i częstotliwość znamionowa
• Schemat jednoliniowy
• Prąd znamionowy każdego podajnika
• Wymagany prąd zwarciowy
• Liczba paneli przychodzących i wychodzących
• Wymagania dotyczące marki i modelu przekaźnika zabezpieczającego
• Wymagania dotyczące pomiarów i komunikacji
• Wymóg klasyfikacji łuku wewnętrznego
• Kierunek wprowadzenia kabla
• Ilość i port docelowy
• Obowiązujący lokalny standard lub wymagania dotyczące mediów

Często zadawane pytania – pytania i odpowiedzi klientów

P1: Czy wysuwaną szafę sterowniczą rozdzielnicy można zamontować w starej podstacji o ograniczonej przestrzeni?

O: Tak. Jej modułowa i kompaktowa konstrukcja (typowa szerokość 650mm dla 12kV) pozwala na wymianę starszych rozdzielnic stacjonarnych bez konieczności wykonywania prac budowlanych. Na życzenie zapewniamy bezpłatną weryfikację układu.

Pytanie 2: Co się stanie, jeśli blokada mechaniczna ulegnie awarii, gdy wyłącznik będzie w pozycji włączonej?

Odp.: Szafy Lugao są wyposażone w awaryjne zwalnianie ręczne, dostępne przez szczelną pokrywę. Jest to konstrukcja niezawodna – wyłącznik można nadal wyjąć za pomocą dostarczonego narzędzia. Zalecamy jednak, aby tę czynność wykonywał wyłącznie przeszkolony personel.

P3: Czy cena obejmuje wszystkie moduły wysuwne i szyny miedziane pierwotne?

Odp.: Oferta standardowa obejmuje moduł głównego wyłącznika i wszystkie wewnętrzne szyny miedziane (w pełni obrobione i platerowane). Opcjonalne moduły, takie jak wózki PT lub dozowniki, są wyceniane osobno.

P4: Jak sprawdzić, czy szafa spełnia wymagania normy IEC 62271-200?

Odp.: Do każdego urządzenia dołączony jest certyfikat testu fabrycznego, obejmujący raporty z testów wyładowań niezupełnych, wytrzymywania częstotliwości sieciowej i raportów z testów stabilności dynamicznej. W naszym zakładzie mile widziana jest kontrola stron trzecich (np. SGS, BV).
