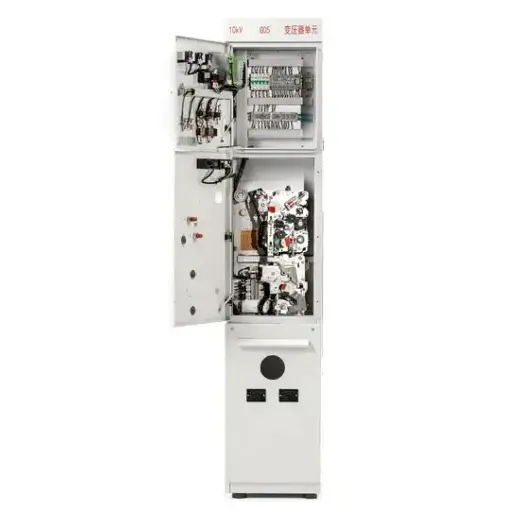

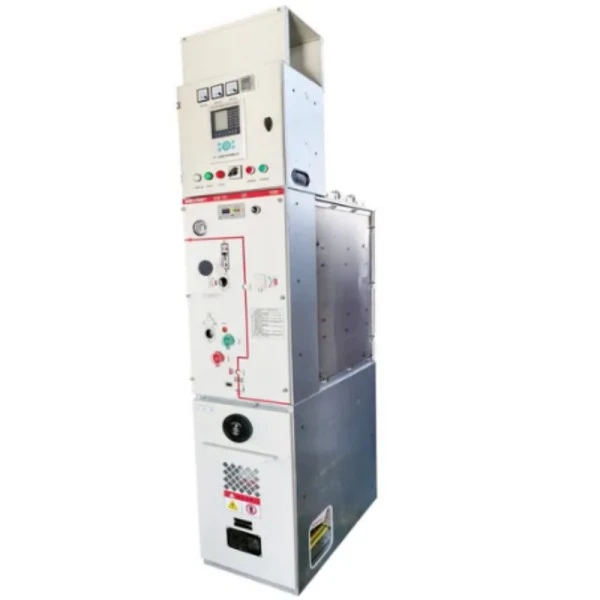

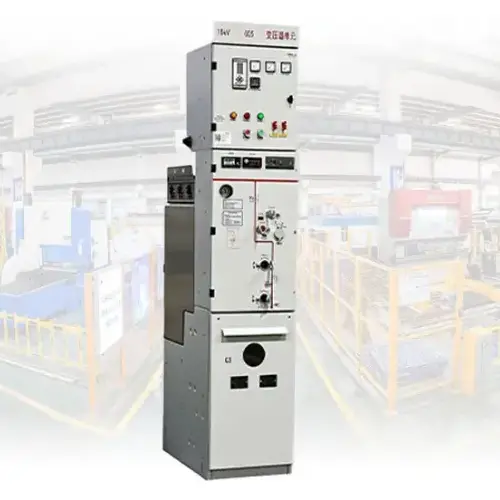

Izolowana rozdzielnica RMU MV HV z VCB

Co to jest?

Izolowana rozdzielnica RMU MV HV z VCB to fabrycznie zmontowane, metalowe urządzenie rozdzielcze łącząceJednostka główna pierścieniowa (RMU)funkcjonalność dzięki technologii wyłącznika próżniowego (VCB). RMU umożliwia konfigurację sieci pierścieniowej — moc może przepływać w dowolnym kierunku, zapewniając ciągłość zasilania. VCB, umieszczony w szczelnej komorze próżniowej, gasi łuki w ciągu milisekund w przypadku wystąpienia usterki.

RMU (ang. Ring Main Unit) odnosi się do kompaktowej rozdzielnicy przeznaczonej do pętlicowych sieci elektrycznych. W przeciwieństwie do systemów dystrybucji promieniowej, w których pojedyncza awaria może odciąć zasilanie całych odbiorników, RMU umożliwia utworzenie konfiguracji pierścieniowej: moc może przepływać w dowolnym kierunku. Kiedy wystąpi awaria w jednej sekcji, wystarczy odizolować tę sekcję, podczas gdy reszta sieci będzie nadal otrzymywać energię z alternatywnego źródła zasilania.

Sercem systemu zabezpieczającego tego panelu jest VCB (wyłącznik próżniowy). Wewnątrz szczelnego przerywacza próżniowego wyłącznik może zgasić łuk elektryczny w ciągu milisekund w przypadku wystąpienia usterki. Ponieważ w przerywaczu nie ma powietrza ani oleju, łuk gaśnie niemal natychmiast, minimalizując uszkodzenia urządzeń znajdujących się za nim i wydłużając żywotność styków.

Izolowana rozdzielnica SN WN wskazuje, że ten produkt działa w zakresie średniego i wysokiego napięcia (zwykle od 12 kV do 40,5 kV) i wykorzystuje zaawansowaną technologię izolacji — albo gaz SF6, albo stały dielektryk — w celu odizolowania części pod napięciem od otoczenia.

Co może zrobić?

1. Sterowanie dystrybucją mocy – Włączanie/wyłączanie obwodów ręcznie lub za pośrednictwem SCADA

2. Ochrona przed awariami – przerywa prądy zwarciowe do 31,5 kA

3. Izolacja sieci – bezpiecznie uziemij kable wychodzące w celu konserwacji

Panel ten umożliwia przedsiębiorstwom użyteczności publicznej, zakładam przemysłowym i budynkom komercyjnym osiągnięcie niemal zerowych przestojów przy jednoczesnym zachowaniu absolutnego bezpieczeństwa personelu. Każdy izolowany panel rozdzielnicy RMU MV HV z VCB jest zbudowany tak, aby działał w najtrudniejszych warunkach.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

Zintegrowana ochrona VCB --- W przeciwieństwie do standardowych RMU z bezpiecznikami, nasza izolowana rozdzielnica RMU MV HV z VCB zapewnia pełne przerwanie zwarcia. Przerywacz próżniowy nie wymaga konserwacji przez cały okres jego użytkowania.

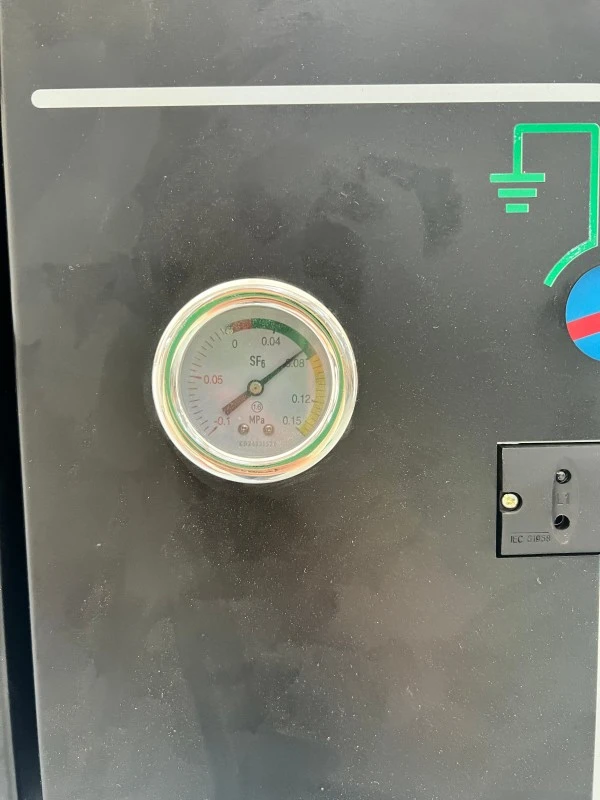

Uszczelniony zbiornik z izolacją SF6 --- Wszystkie części pod napięciem są umieszczone w zbiorniku ze stali nierdzewnej o grubości 3 mm, a roczny wyciek wynosi <0,1%. Bez czyszczenia, bez testowania izolacji, bez narażenia na kurz lub mgłę solną.

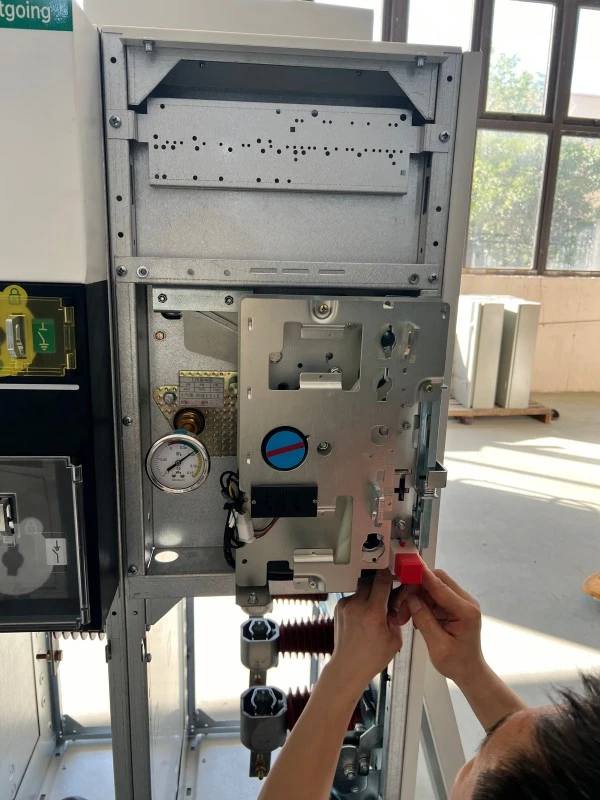

Trójpozycyjny rozłącznik izolacyjny oferuje pozycje podłączone, rozłączone i uziemione z mechaniczną blokadą zapobiegającą nieprawidłowym sekwencjom.

Wytrzymałość na łuk wewnętrzny --- Testowano przy 20 kA/1 s z reduktorem ciśnienia kierującym gorące gazy z dala od operatora.

Kompaktowe wymiary --- Zajmuje 30-50% mniej powierzchni niż rozdzielnice w izolacji powietrznej, idealne do podstacji o ograniczonej przestrzeni.

Zdalne monitorowanie --- Standardowe styki pomocnicze plus opcjonalna komunikacja Modbus lub IEC 61850.

Aplikacje

● Miejska dystrybucja energii (podstacje podziemne, kompleksy handlowe)

● Farmy wiatrowe i słoneczne (wytrzymują wibracje, ekstremalne temperatury)

● Zakłady przemysłowe (stalowe, cementowe, petrochemiczne)

● Centra danych (wymagania dotyczące czasu sprawności poziomu III/IV)

● Podstacje trakcji kolejowej (systemy 25kV)

● Działalność wydobywcza (zakurzone, wilgotne środowisko)

Funkcja pytań i odpowiedzi

P: Czym różni się VCB od rozłącznika obciążenia?

Odp.: Rozłącznik obciążenia przerywa tylko normalne prądy obciążenia. VCB w izolowanej rozdzielnicy RMU SN HV z VCB przerywa prądy zwarciowe do 31,5 kA w milisekundach, wykorzystując przerywacz próżniowy bez ośrodka jonizującego.

Szczegóły produkcji

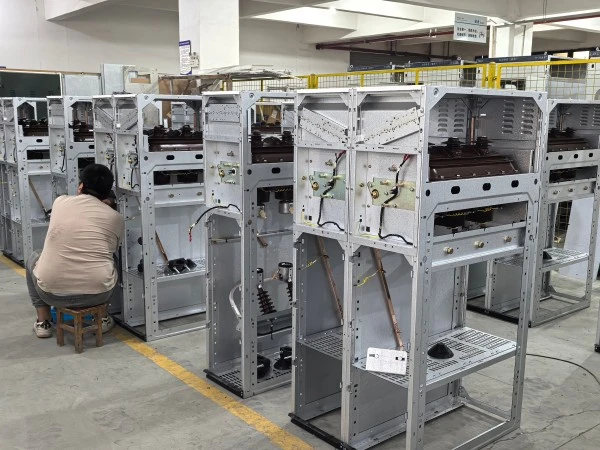

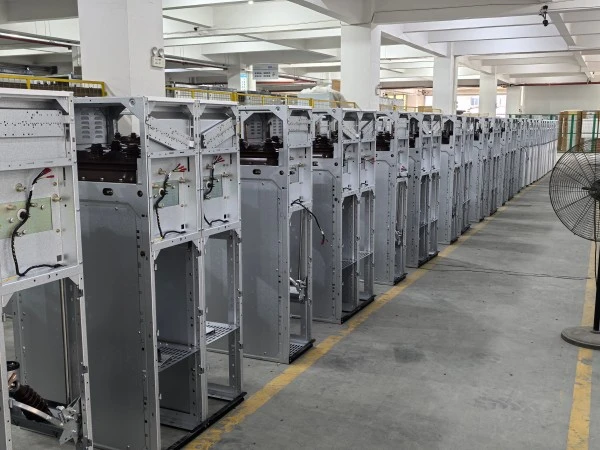

Proces produkcyjny

● Produkcja zbiornika --- Wycięta laserowo stal nierdzewna 316L, spawana robotem, kontrolowana promieniami rentgenowskimi i testowana pod ciśnieniem 0,4 MPa przez 24 godziny.

● Zespół przerywacza próżniowego --- Każdy przerywacz poddawany jest testowi wysokiego napięcia 70 kV AC i pomiarowi rezystancji styków.

● Przetwarzanie SF6 --- Zbiornik opróżniono do <10 Pa, a następnie napełniono gazem SF6 (czystość>99,97%, temperatura rosy <-50°C). Wąchacz halogenowy sprawdza wszystkie uszczelki.

● Testowanie --- Testy wytrzymałości mechanicznej (1000 cykli), wytrzymałości dielektrycznej (70 kV/1 min), wyładowań niezupełnych (<5 pC) i łuku wewnętrznego (20 kA/1 s).

Zapewnienie jakości i certyfikaty

Dlaczego warto wybrać Lugao Power?

RMU z VCB vs RMU z bezpiecznikiem

Ogólnie rzecz biorąc, moduły RMU VCB są zalecane do systemów dystrybucji energii o średniej i dużej mocy, które wymagają częstych operacji przełączania, zaawansowanej ochrony i zdalnego monitorowania. Bezpieczniki RMU to opłacalne rozwiązanie do ochrony transformatorów i mniejszych sieci dystrybucyjnych o stosunkowo stabilnych obciążeniach.

Pakowanie, wysyłka i obsługa posprzedażna

Opakowanie

1. Wewnętrzna owijka z folii VCI + wyściółka z pianki + skrzynia ze sklejki o grubości 9 mm

2. Ciśnienie SF6 obniżone do 0,05 MPa na czas transportu

Obsługa posprzedażna i gwarancja

1. Okres gwarancji: 12 miesięcy od uruchomienia lub 18 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej.

2. Pokrycie: wady materiałowe/wykonania, uzupełnienie SF6 w przypadku nieszczelności >0,5%/rok, utrata próżni VCB.

3. Wyłączenia: nieprawidłowa instalacja, siła wyższa, nieautoryzowane modyfikacje, materiały eksploatacyjne.

Usługi:

1. Bezpłatne zdalne rozwiązywanie problemów (reakcja 24 godziny na dobę)

2. Wysyłka części zamiennych w ciągu 48 godzin (magazyny regionalne)

3. Dostępna rozszerzona gwarancja (2, 3 lub 5 lat)

Często zadawane pytania

P1: Czy możesz dostarczyć raporty z testów typu i FAT?

O: Tak. Dostępne raporty z testów typu IEC. Mile widziane są fabryczne testy odbiorcze w naszej fabryce w Zhejiang. Kontrola strony trzeciej (SGS, BV) dostępna na koszt klienta.

P2: W jaki sposób roszczenia gwarancyjne są rozpatrywane na arenie międzynarodowej?

Odp.: Wyślij zdjęcia/filmy pocztą elektroniczną na adreslugaoteam@lugaoelectric.com. Zdalna diagnoza w ciągu 24 godzin. W przypadku usterek objętych ubezpieczeniem bezpłatnie wyślemy części zamienne.

P3: Jaka jest oczekiwana żywotność izolowanego panelu rozdzielnicy RMU MV HV z VCB?

Odp.: Zbiornik SF6 i szyny zbiorcze: 30 lat. Przerywacz VCB: 10 000 operacji lub 30 lat. Remont mechanizmu: 15-20 lat. Całkowity okres użytkowania: 25-30 lat przy właściwej konserwacji.

P4: Jakie warunki płatności akceptujesz?

Odp.: Klienci po raz pierwszy: 30% zaliczki T/T, 70% przed wysyłką. Stali klienci: 20% T/T + 80% w stosunku do kopii B/L. Akceptacja akredytywy na widok.

P5: Czy izolowana rozdzielnica RMU MV HV z VCB może być używana na dużych wysokościach?

Odp.: Konstrukcja standardowa ≤2000m. Wersja wysokogórska (zwiększony prąd pełzania, wyższe ciśnienie SF6) dostępna do 3500 m. Inżynieria niestandardowa dla > 3500 m.
