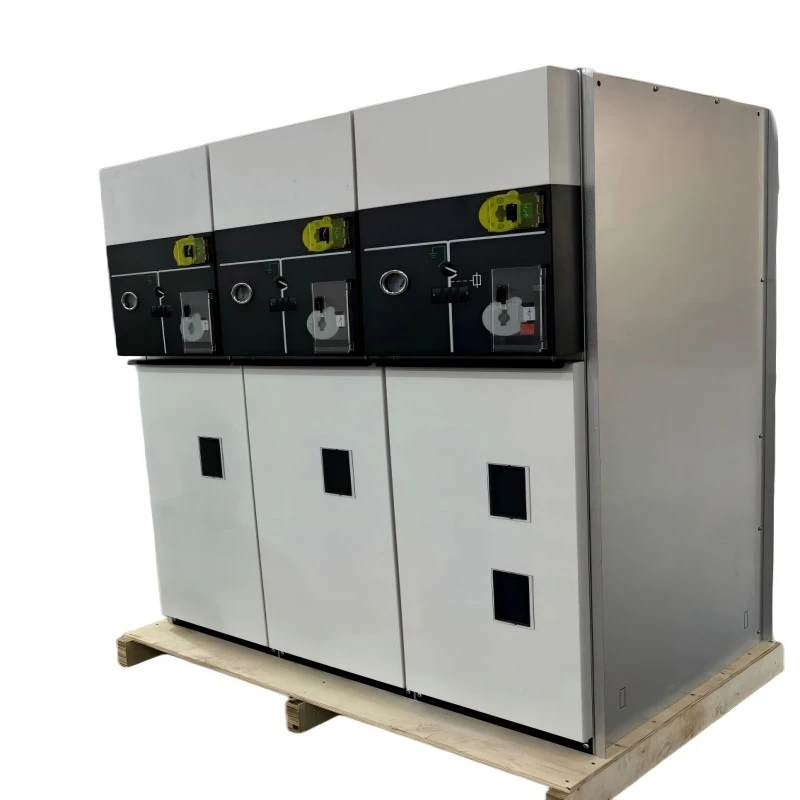

System blokady niskiego poziomu gazu w metalowej obudowie RMU

System blokady niskiego poziomu gazu w metalowej obudowie RMU (Jednostka główna pierścienia) to fabrycznie montowana rozdzielnica posiadająca badania typu przeznaczona do sieci dystrybucyjnych średniego napięcia (do 24kV). Łączy w sobie technologię gazu izolowanego lub niezawierającego SF6 z mechanicznym i elektrycznym systemem blokady niskiego ciśnienia gazu.

Co robi:

RMU bezpiecznie łączy, izoluje i chroni transformatory i obwody kablowe w sieciach pierścieniowych. „System blokady niskiego poziomu gazu” automatycznie zapobiega działaniu (zamykaniu lub uziemieniu), gdy wewnętrzne ciśnienie gazu spadnie poniżej bezpiecznych progów – eliminując ryzyko wewnętrznego łuku z powodu niewystarczającej wytrzymałości dielektrycznej. Metalowa konstrukcja zapewnia solidną ochronę fizyczną i ekranowanie elektromagnetyczne.

Kluczowe funkcje:

● Wykonywanie/rozbijanie obciążenia

● Praca uziemnika z blokadą

● Zabezpieczenie przed prądem zwarciowym (bezpiecznikiem lub przekaźnikiem)

● Alarm i blokada niskiego ciśnienia gazu

● Widoczna izolacja pod metalową obudową

Każdy metalowy system blokad niskogazowych RMU firmy Lugao Power jest zgodny z normami IEC 62271-200 i GB/T 3906, zapewniając bezproblemową integrację z inteligentnymi sieciami.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Podstawowe funkcje (z sekcją pytań i odpowiedzi)

Cecha 1: Mechanizm blokujący przy niskim ciśnieniu gazu

Zapobiega zamknięciu lub uziemieniu, gdy gęstość gazu jest niewystarczająca.

Blokada mechaniczna + sprzężenie zwrotne styku pomocniczego do RTU.

Cecha 2: Metalowy, całkowicie uszczelniony zbiornik

Zbiornik ze stali nierdzewnej ze spawaniem laserowym.

Żadnych zewnętrznych odsłoniętych części pod napięciem.

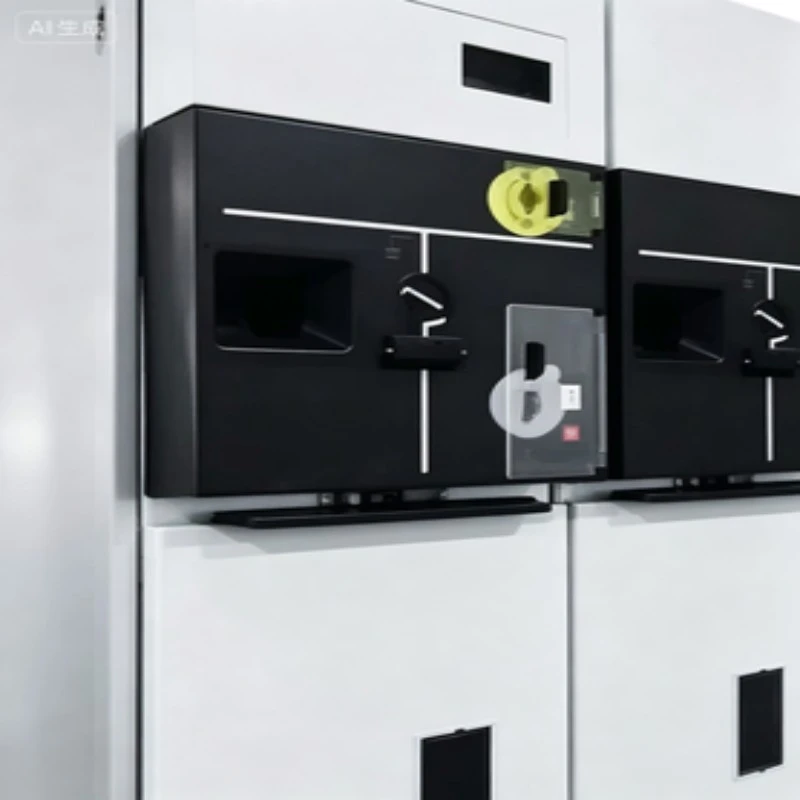

Cecha 3: Zintegrowane blokady mechaniczne/elektryczne

●Rozłącznik obciążenia – uziemnik – łańcuch blokady przedniej pokrywy.

Przepisy na zamek na klucz i kłódkę.

Cecha 4: Kompaktowa i modułowa konstrukcja

Szerokość zaledwie 375 mm na jednostkę.

Możliwość rozbudowy po obu stronach.

Cecha 5: Łatwy w konserwacji system gazowy

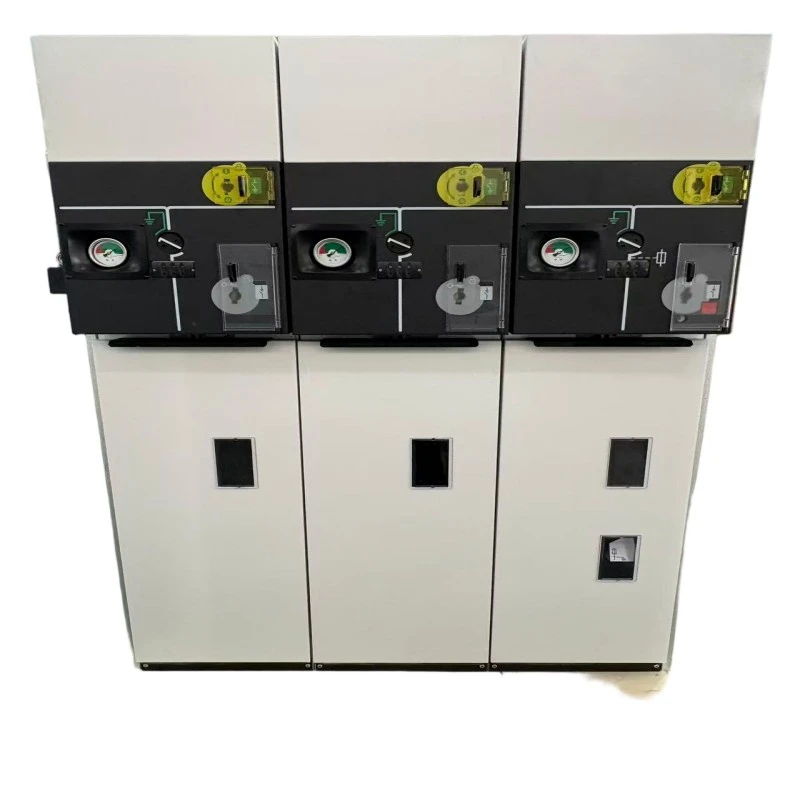

Zawory samouszczelniające; manometr gazu ze strefą niskiego ciśnienia zaznaczoną na czerwono.

Aplikacje

1. Wtórne sieci dystrybucyjne (kompleksy mieszkalne i handlowe)

2. Stacje gromadzenia energii wiatrowej/słonecznej (możliwość adaptacji do środowiska)

3. Pomieszczenia rozdzielnic stacji ładowania pojazdów elektrycznych

4. Zapasowe źródła zasilania w centrum danych

5. Sieci pierścieniowe zakładów przemysłowych

Pytania i odpowiedzi --- Szczegółowe informacje na temat funkcji produktu

P1: Czy blokada niskiego poziomu gazu wpływa na normalną prędkość działania?

Odp.: Nie. Pod normalnym ciśnieniem blokada jest przezroczysta. Blokada włącza się dopiero w przypadku wycieku gazu (np. w wyniku starzenia się uszczelki), zwykle po ponad 10 latach. Dodaje zerowe opóźnienie podczas rutynowego przełączania.

Pytanie 2: Jaki jest typowy okres uzupełniania gazu?

Odp.: Dla wersji SF6 > 20 lat w normalnych warunkach. Blokada niskiego poziomu gazu uruchomi alarm na długo przed poziomem krytycznym, umożliwiając zaplanowaną konserwację.

P3: Czy system blokad niskiego poziomu gazu w metalowej obudowie RMU nadaje się do automatyzacji inteligentnych sieci?

O: Absolutnie. Każde urządzenie posiada styki pomocnicze dla alarmu niskiego poziomu gazu, stanu blokady i położenia przełącznika – zgodne z normą IEC 61850 poprzez RTU.

Szczegóły produkcji

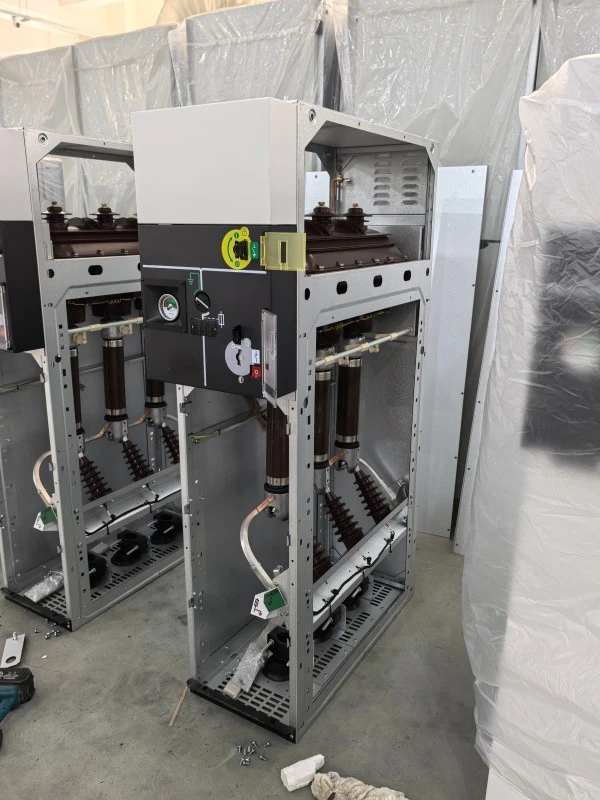

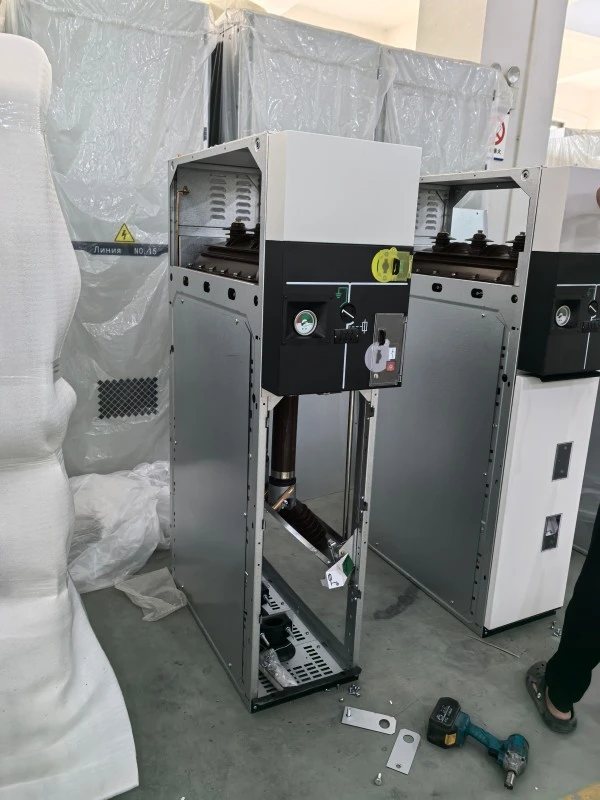

Proces produkcyjny

●Lugao Power Co., Ltd. produkuje każdy metalowy system blokady niskiego poziomu gazu w opakowaniuRMUw pomieszczeniu czystym klasy 100 000 do napełniania gazem. Kluczowe etapy produkcji:

1. Cięcie laserowe zbiornika i spawanie zrobotyzowane — test szczelności helu (<1×10⁻⁶ mbar·L/s).

2. Suszenie próżniowe i odgazowanie --- zawartość wilgoci ≤10 ppm.

3. Zespół blokady mechanicznej --- próba wytrzymałościowa 5000 cykli.

4. Kalibracja blokady niskiego poziomu gazu — przy użyciu precyzyjnych przełączników ciśnienia i mechanizmów krzywkowych.

5. Końcowy test elektryczny — wytrzymałość na częstotliwość sieciową (42 kV/1 min dla jednostek 12 kV).

6. Unikalny numer seryjny --- identyfikowalny z certyfikatami surowców.

Kontrola jakości

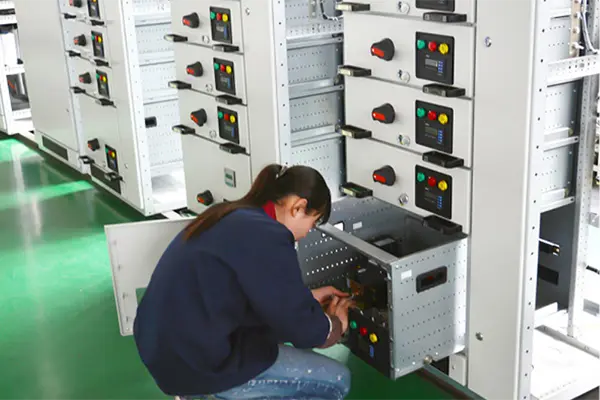

Każdy RMU przechodzi 100% test akceptacji fabrycznej (FAT) zgodnie z IEC.

●funkcja blokady niskiego poziomu gazu sprawdzona w trzech punktach ciśnienia: normalnym, alarmowym, blokadzie.

Pomiar wyładowań niezupełnych <5pC przy 1,2Ur.

Certyfikaty i gwarancja jakości

Dlaczego warto wybrać Lugao Power Co., Ltd.?

● Ponad 15 lat w rozdzielnicach średniego napięcia.

● Wsparcie cyklu życia – gwarancja na części zamienne przez 10 lat.

● Projekty niestandardowe – dodaj zdalne monitorowanie niskiego poziomu gazu, grzejnik lub przekładniki prądowe.

„Kupując system blokad niskogazowych w metalowej obudowie RMU od Lugao, otrzymujesz nie tylko produkt, ale partnera w zakresie bezpieczeństwa sieci”.

Pakowanie i dostawa

Opakowanie

1. Indywidualne RMU: Zamknięte w antystatycznej torbie PE + środek osuszający.

2. Amortyzacja: pianka EPE o grubości 30 mm wewnątrz drewnianej skrzynki.

3. Skrzynia zewnętrzna: sklejka poddana obróbce cieplnej (zgodna z normą ISPM-15 na eksport).

4. Oznaczenie: kruche, środek ciężkości, etykieta wypełniona gazem, ostrzeżenie o blokadzie.

Dostawa

1. Port: Szanghaj / Ningbo.

2. Czas realizacji: 25 dni roboczych dla standardowych jednostek 630A (przykładowe zamówienie 15 dni).

3. Dokumenty wysyłkowe: Lista pakowania, faktura handlowa, list przewozowy, raporty z testów, certyfikat kalibracji blokady.

Notatka dotycząca transportu gazu

Jednostki wypełnione SF6 lub ekogazem są wysyłane jako „towary inne niż niebezpieczne” w ramach UN 3166 (maszyny na gaz). Wszystkie zawory uszczelnione i zabezpieczone.

Często zadawane pytania

P1: Jaki jest okres gwarancji na metalowy system blokady gazowej w obudowie RMU?

Odp.: Lugao Power zapewnia 12 miesięcy od daty uruchomienia lub 18 miesięcy od wysyłki (w zależności od tego, co nastąpi wcześniej). Mechanizm blokady niskiego poziomu gazu objęty jest gwarancją 5 lat.

Pytanie 2: Czy w sytuacji awaryjnej można ominąć blokadę niskiego poziomu gazu?

O: Nie według projektu. Obwodnica zagroziłaby bezpieczeństwu. Zamiast tego zapewniamy tymczasowy zestaw do uzupełniania gazu, który pozwala przywrócić ciśnienie w ciągu 30 minut. Zawsze postępuj zgodnie z blokadą-tagoutem.

P3: Czy zapewniacie szkolenia instalacyjne?

O: Tak. Przy zamówieniach powyżej 10 sztuk oferujemy bezpłatne zdalne wideoprzewodnictwo oraz szkolenia na miejscu.

P4: Jak sprawdzić działanie blokady niskiego poziomu gazu przed instalacją?

Odp.: Użyj portu testowego na monitorze gęstości gazu. Powoli wypuszczaj gaz – przy progu alarmowym (0,03 MPa) usłyszysz sygnał alarmowy; przy progu blokady (0,02 MPa) wał napędowy rozłącznika blokuje się mechanicznie. Pokazano to na naszym filmie fabrycznym.

P5: Czy ten moduł RMU jest kompatybilny z gazem niezawierającym SF6?

O: Tak. Lugao Power oferuje system blokad niskogazowych w obudowie metalowej RMU z mieszanką N2/SF6 (70%/30%) lub gazem na bazie C4-FN. (Progi medium gazowego i blokady są konfigurowane zgodnie z wybranym systemem izolacji.) Progi ciśnienia blokady są przeliczane dla każdego rodzaju gazu.
