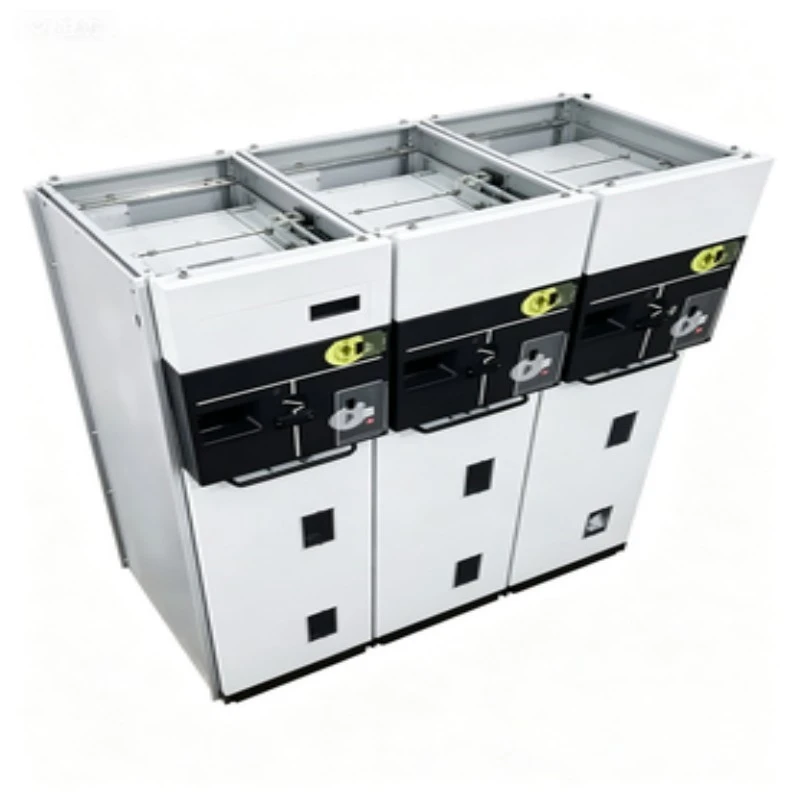

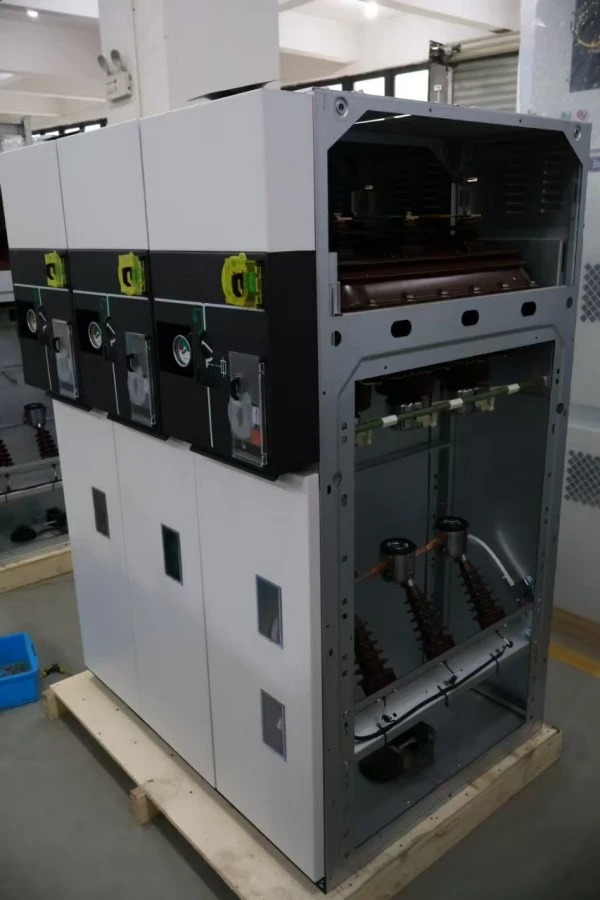

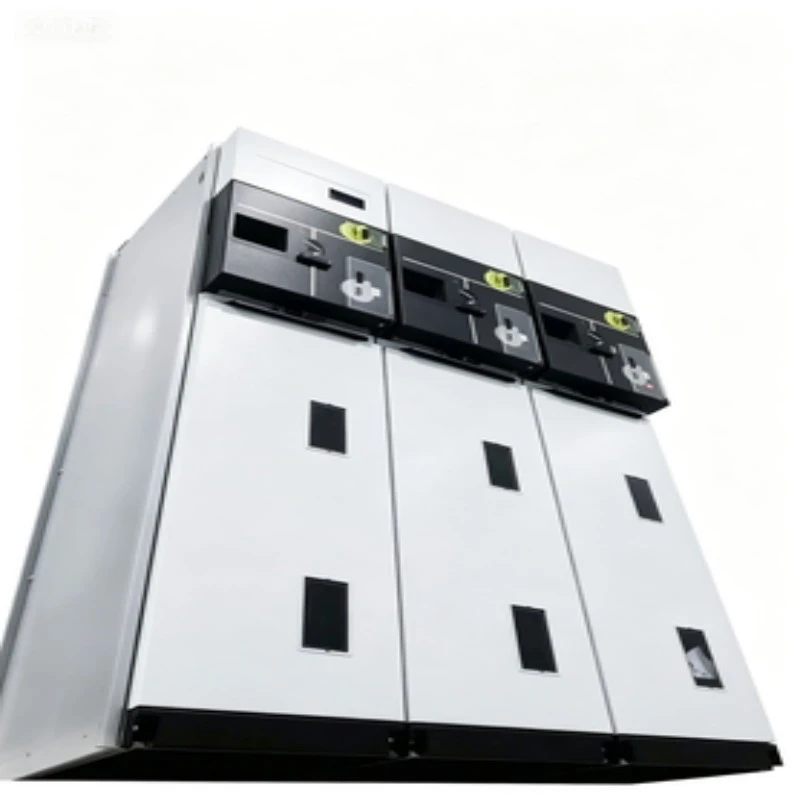

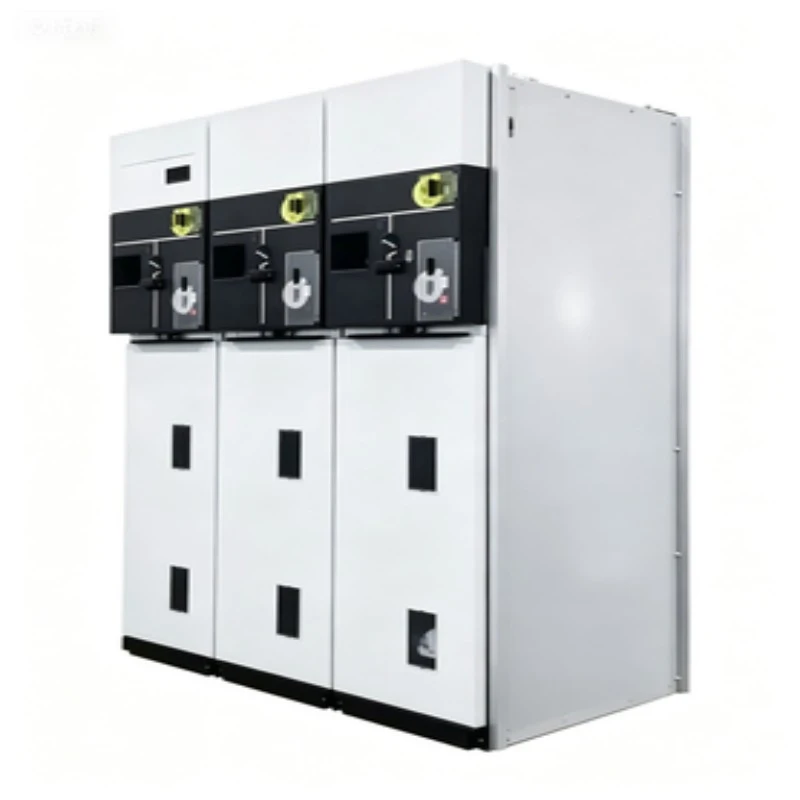

Jednostka główna pierścieniowa Sf6 Rozdzielnica wysuwna

Co to jest rozdzielnica wysuwna typu Ring Main Unit SF6?

Therozdzielnicato fabrycznie montowana rozdzielnica w obudowie metalowej, izolowana gazem SF6, przeznaczona do sieci pierścieniowych średniego napięcia (do 24kV/36kV). W przeciwieństwie do typu stałegoRMUta wersja wyjmowana zawiera wyjmowane urządzenia przełączające montowane na wózku — zazwyczaj wyłącznik próżniowy lub rozłącznik obciążenia SF6, który można fizycznie wysunąć z obudowy w celu konserwacji, kontroli lub wymiany bez odłączania zasilania od całej szyny zbiorczej.

Co może zrobić?

Ta pierścieniowa jednostka główna SF6 jest rozdzielnicą wysuwną, która spełnia trzy krytyczne funkcje w dystrybucji energii:

1. Połączenie z siecią pierścieniową --- Łączy przychodzące źródła zasilania z dwóch kierunków, umożliwiając redundantne zasilanie.

2. Ochrona transformatora --- Przełącza i chroni transformatory dystrybucyjne do 2500 kVA za pomocą zintegrowanych bezpieczników lub wyłącznika automatycznego.

3. Izolacja na potrzeby konserwacji --- Wysuwany mechanizm zapewnia widoczną przerwę, zapewniając całkowite bezpieczeństwo personelu pracującego poniżej.

4. Przerwanie zwarcia --- Przerywa prądy zwarciowe do 25 kA.

5. Testowanie i uziemianie kabli --- Uziemnik i porty do testowania kabli umożliwiają bezpieczną pracę z kablami.

Każda rozdzielnica SF6 RMU firmy Lugao Power jest zgodna z normą IEC 62271-200, oferując zarówno zdolność załączania/rozłączania obciążenia, jak i odporność na prądy zwarciowe w kompaktowej obudowie (szerokość zaledwie 450 mm na panel).

Parametr produktu (specyfikacja)

Uwaga: Parametry techniczne mogą się różnić w zależności od wybranej konfiguracji. Prosimy o kontakt z Lugao Power w celu uzyskania ostatecznej karty danych technicznych.

Cecha produktu i zastosowanie

Pytania i odpowiedzi dotyczące funkcji – Zrozumienie przewagi, którą można wypłacić

P1: Co sprawia, że ​​konstrukcja wyjmowana jest lepsza niż stała RMU?

Odp.: Stały RMU wymaga całkowitego odłączenia zasilania panelu w celu konserwacji rozdzielnicy. W przypadku rozdzielnicy wysuwnej Ring Main Unit sf6 wystarczy rozłożyć moduł przełączający do pozycji „odłączony” lub „test”. Szyna zbiorcza pozostaje pod napięciem, a obwody za nią można bezpiecznie serwisować. Przestój skraca się z godzin do minut.

P2: Skąd mam wiedzieć, że wysuwany wózek znajduje się we właściwej pozycji?

Odp.: Konstrukcja Lugao Power obejmuje trzy różne położenia mechaniczne — podłączony, testowy i odłączony — każdy z dotykowym sprzężeniem zwrotnym, wskaźnikami wizualnymi na ciężarówce i stykami pomocniczymi do zdalnego monitorowania SCADA. Po wycofaniu wózka roleta bezpieczeństwa automatycznie zakrywa stałe styki.

P3: Czy w tej wersji wysuwnej gaz SF6 nie wymaga konserwacji?

O: Tak. Zbiornik SF6 jest uszczelniony na całe życie (≥30 lat w normalnych warunkach). Mechanizm wysuwny znajduje się w przedziale niskiego napięcia lub w przedniej części ciężarówki – a nie wewnątrz zbiornika paliwa. Dlatego wycofanie przełącznika nie zakłóca ciśnienia SF6 ani integralności dielektrycznej. Jest to kluczowa cecha wyróżniająca jednostkę główną z pierścieniem wysuwnym SF6.

P4: Czy ten RMU obsługuje zdalne sterowanie?

O: Tak. Wózki wysuwne można wyposażyć w mechanizmy silnikowe i czujniki sprzężenia zwrotnego położenia, umożliwiające całkowicie zdalne wkładanie i wyjmowanie regałów – zgodne z komunikatami IEC 61850 GOOSE.

Odpowiednie zastosowania rozdzielnic izolowanych SF6

Szczegóły produkcji

Każda rozdzielnica wysuwna Ring Main Unit sf6 jest produkowana w naszym zakładzie posiadającym certyfikat ISO 9001 z dedykowanymi liniami montażowymi dla wariantów stacjonarnych i wysuwnych.

Kluczowe etapy produkcji:

1. Produkcja zbiornika --- stal nierdzewna 3 mm, zrobotyzowane spawanie laserowe, próba szczelności 100% helu (szybkość wycieku <1×10⁻⁶ mbar·L/s).

2. Przetwarzanie SF6 --- Napełnianie próżniowe o punkcie rosy ≤ -50°C, ciśnienie kalibrowane przy temperaturze odniesienia 20°C.

3. Zespół wózka wysuwnego --- Precyzyjne szyny prowadzące, rolki przeciwcierne, samonastawne styki pierwotne (miedź posrebrzana, grubość 12 μm).

4. Strojenie blokad --- Każde urządzenie przechodzi 200 cykli wkładania/wyjmowania w celu sprawdzenia blokad mechanicznych.

5. Test wysokiego napięcia --- Wytrzymałość częstotliwości zasilania: 42 kV/1 min (jednostki 12 kV); wyładowanie niezupełne <5pC przy 1,2U.

6. Test wzrostu temperatury --- Przy 1,1× prądzie znamionowym, wszystkie punkty mieszczą się w standardowych granicach.

7. Unikalny numer seryjny --- Wygrawerowany zarówno na obudowie, jak i na wysuwanym wózku w celu zapewnienia pełnej identyfikowalności.

Punkty kontrolne kontroli jakości

Opakowanie

Każda jednostka główna Ring sf6 Wysuwany panel rozdzielnicy jest pakowany indywidualnie na potrzeby eksportu:

Oznaczenia na skrzyni:

1. „Napełniony gazem SF6 – nie upuszczaj”

2. „Wózek wysuwany w środku – należy zachować ostrożność”

3. Środek ciężkości, punkty podnoszenia, delikatne etykiety

Wózek wysuwany jest transportowany wewnątrz panelu (w pozycji odłączonej), aby zapobiec uszkodzeniom. W przypadku zamówień obejmujących wiele ciężarówek dostępne jest opcjonalne oddzielne opakowanie.

Obsługa posprzedażna i gwarancja

Okres gwarancji:

12 miesięcy od daty uruchomienia lub 18 miesięcy od daty wysyłki (w zależności od tego, co nastąpi wcześniej).

Co obejmuje:

1. Wszystkie części mechaniczne, w tym wózek wysuwny, blokady, rolety

2. Instalacja gazowa SF6 (z wyjątkiem uzupełniania gazu z powodu wycieku u klienta)

3. Kontakty pierwotne i wtórne

4. Mechanizm uziemnika

Czego nie obejmuje:

1. Uszkodzenie podczas nieprawidłowego wyjmowania/włożenia

2. Modyfikacje okablowania zewnętrznego

3. Działania natury (powódź, piorun)

4. Materiały eksploatacyjne (bezpieczniki, lampki kontrolne)

Zobowiązania serwisowe:

1. Odpowiedź na zapytanie techniczne: w ciągu 2 godzin (dni robocze)

2. Wysyłka części zamiennych: w ciągu 24 godzin

3. Zdalne rozwiązywanie problemów: bezpłatna obsługa połączeń wideo
