Przyjazna dla środowiska izolacja gazowa RMU

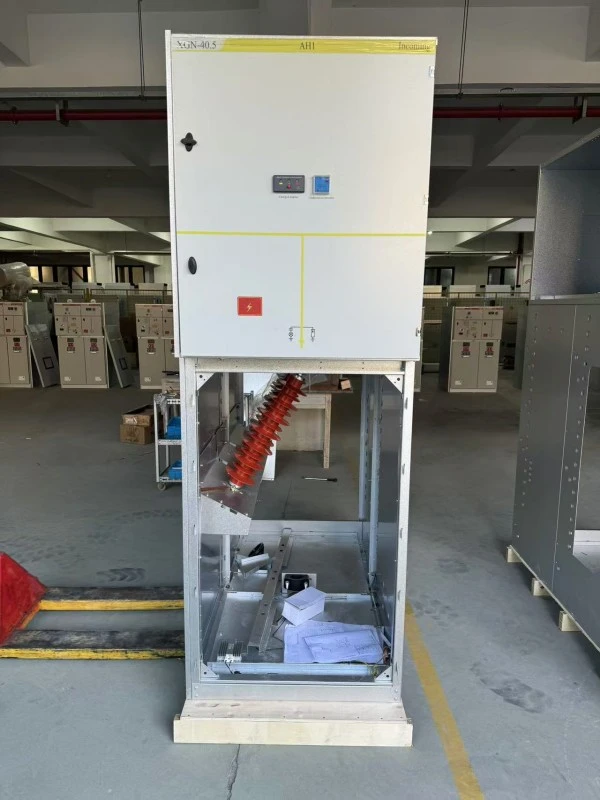

Przyjazna dla środowiska izolacja gazowa RMU (Jednostka główna pierścienia) to fabrycznie zmontowana, szczelna, metalowa rozdzielnica średniego napięcia (do 24 kV), która wykorzystuje przyjazną dla środowiska mieszaninę gazów jako główny czynnik izolujący i gaszący łuk zamiast czystego SF6. W przeciwieństwie do tradycyjnych RMU SF6, które mają wysoki potencjał tworzenia efektu cieplarnianego (GWP = 23 500), SF₆ ma GWP około 24 300, zgodnie z aktualnymi danymi referencyjnymi UE. Eco-RMU firmy Lugao Power wykorzystuje powietrze syntetyczne, mieszankę N₂/SF₆ (zawierającą mniej niż 10% SF6) lub gaz na bazie fluoroketonu (C5-FK). Gazy te są nietoksyczne, niepalne i mają współczynnik GWP poniżej 1 (dla powietrza syntetycznego) lub poniżej 600 (dla C5-FK) w porównaniu do 23 500 dla czystego SF6.

Zalety produktu

Dlaczego wybraćMoc LugaoRMU ekogazu zamiast alternatyw dla SF6?

Cechy produktu

Lista funkcji z wyjaśnieniami technicznymi

Szczegóły produkcji

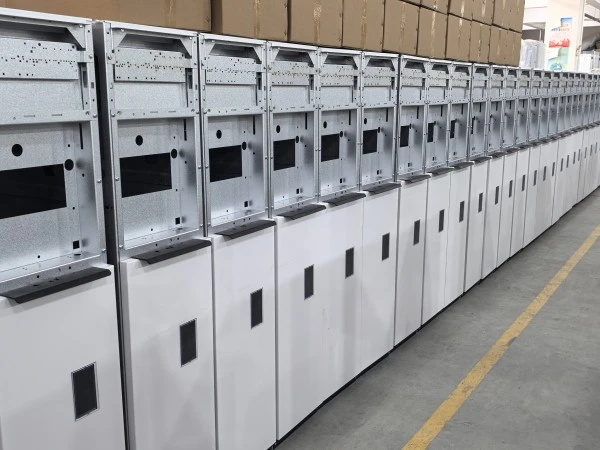

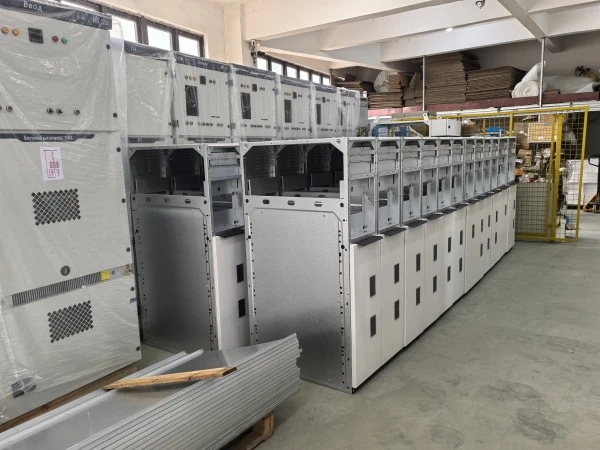

Jak Lugao Power produkuje RMU na ekogaz

Każdy przyjazny dla środowiska RMU izolacji gazowej jest produkowany w naszym zakładzie posiadającym certyfikaty ISO 9001:2021 i ISO 14001 w Wenzhou w Chinach. Proces produkcyjny jest specjalnie dostosowany do obsługi ekogazu – inaczej niż na liniach produkcyjnych SF6.

Proces produkcyjny krok po kroku

1. Produkcja zbiorników

● Stal nierdzewna 3mm (AISI 304) – wycinana laserowo, gięta robotycznie, spawana zautomatyzowanym procesem MIG.

● 100% wykrywanie wycieków helu: Zbiornik zanurzony w komorze próżniowej; próba natryskiwania helu – wielkość wycieku <1×10⁻⁶ mbar·L/s (20x bardziej rygorystyczna niż wymaganie IEC).

2. Montaż komponentów

● Trójpozycyjny mechanizm przełączający montowany w pomieszczeniu czystym (klasa 100 000).

● Styki miedziane posrebrzane (grubość 15μm) – zapewnia niską rezystancję styku (<30μΩ).

● Mechanizm rolety – stal nierdzewna, napędzany krzywkowo.

3. Obróbka próżniowa

● Tank heated to 80°C under vacuum (<10 Pa) for 8 hours – removes moisture (target <10ppm).

● Zapobiega wewnętrznej kondensacji i przebiciom dielektryka.

4. Napełnienie ekogazem

● Mieszanka gazowa przygotowana w dedykowanej stacji mieszania (dokładność ±1%).

● Dla mieszanki C5-FK: C5-FK (fluoroketon) + CO₂ + O₂ (śladowe).

● Ciśnienie napełniania: 0,04 MPa względne przy 20°C.

● Każdy zbiornik ma numer seryjny i etykietę ze składem gazu.

5. Końcowe testy elektryczne

● Wytrzymałość na częstotliwość sieciową: 42kV/1min (jednostki 12kV).

● Impuls piorunowy: szczyt 75 kV (1,2/50 μs).

● Wyładowanie niezupełne: <5pC przy 1,2Ur (12kV = 14,4kV napięcie testowe).

● Pomiar rezystancji styków: Zapisany w certyfikacie testu.

● Test działania mechanicznego: 50 cykli otwarcia/zamknięcia – brak zmiany ciśnienia gazu.

6. Weryfikacja blokady

● Wszystkie blokady mechaniczne przetestowane za pomocą trzpieni pomiarowych – zarejestrowany pomiar siły.

7. Opakowanie

● Urządzenie napełnione gazem, uszczelnione zatyczką transportową na zaworze.

● Manometr chroniony osłoną piankową

Kamienie milowe kontroli jakości

Serwis posprzedażny i gwarancja

Okres gwarancji:

12 miesięcy od daty uruchomienia lub 18 miesięcy od daty wysyłki (w zależności od tego, co nastąpi wcześniej).

Objęte gwarancją:

1. Wszystkie części mechaniczne (mechanizm wyłącznika, blokady, uziemnik, wskaźniki)

2. Integralność zbiornika gazu (wyciek z powodu wady produkcyjnej)

3. Kontakty pierwotne i wtórne

4. Skład ekogazu (jeżeli fabryczne wypełnienie odbiega od atestu)

5. Manometr i monitor gęstości

Nieobjęte:

1. Uszkodzenia spowodowane niewłaściwym przechowywaniem lub instalacją (np. upuszczenie urządzenia)

2. Korozja zewnętrzna spowodowana agresywnym środowiskiem (np. zakłady chemiczne)

3. Działania natury (trzęsienie ziemi, powódź, piorun)

4. Materiały eksploatacyjne (bezpieczniki, lampki kontrolne, baterie)

Często zadawane pytania

P1: Jaki dokładnie gaz jest używany w przyjaznej dla środowiska izolacji gazowej RMU?

Odp.: Lugao Power oferuje dwie opcje:

● Opcja A (ekonomiczna): Mieszanka N₂ + 10% SF₆ – GWP ≈ 2350 (nadal 90% niższy niż czysty SF₆).

● Opcja B (green premium): C5-FK (fluoroketon) + CO₂ + O₂ – GWP < 600, bez PFAS, odpowiednia dla projektów mających na celu zmniejszenie zależności od gazów izolacyjnych SF₆ o wysokim GWP.

Obydwa są nietoksyczne, niepalne i zatwierdzone przez normę IEC 62271-200.

P2: Czy wydajność gazu jest identyczna jak w przypadku SF6?

Odp.: Tak, przy tym samym ciśnieniu roboczym (0,04-0,05 MPa) wytrzymałość dielektryczna i zdolność gaszenia łuku są równoważne. Nasz przyjazny dla środowiska RMU przechodzi te same testy typu, co jednostki SF6: wytrzymuje napięcie 42 kV, powoduje zwarcie 20 kA i 50 operacji mechanicznych.

P3: Co się stanie, jeśli wycieknie gaz? Czy jest to niebezpieczne dla pracowników?

Odp.: Ekogaz jest nietoksyczny (w przeciwieństwie do SF6, który pod wpływem łuku może wytwarzać toksyczne produkty uboczne). Jednakże duże nieszczelności w zamkniętych przestrzeniach mogą wypierać tlen. RMU Lugao Power zawiera alarm niskiego ciśnienia. W przypadku zadziałania należy przewietrzyć pomieszczenie przed wejściem. Sam gaz jest bezpieczny do wdychania w małych ilościach (podobnie jak w przypadku wyładowania CO₂ z gaśnicy).

P4: Czy w razie potrzeby mogę uzupełnić gaz na miejscu?

Odp.: Zbiornik jest uszczelniony na całe życie — w normalnych warunkach nigdy nie powinno być konieczne jego ponowne napełnianie (stopień wycieku <0,1% rocznie). Jeśli jednak zawór jest uszkodzony, Lugao Power dostarcza zestawy uzupełniające zawierające dokładnie taką mieszankę gazów. Nie zalecamy stosowania lokalnego SF6 – byłoby to sprzeczne z celami środowiskowymi.

P5: Czy przyjazna dla środowiska izolacja gazowa RMU jest droższa niż SF6?

A: Initial purchase cost is approximately 8-12% higher due to the gas blend and dedicated production line. Jednakże:

1. Unikasz przyszłych kosztów odzyskiwania SF6

2. Kwalifikujesz się do ulg podatkowych w zakresie budownictwa ekologicznego (np. w Singapurze, UE).

3. Wiele przedsiębiorstw użyteczności publicznej płaci obecnie w swoich zamówieniach premię za rozdzielnice niezawierające SF6.

4. W ciągu 20-letniego cyklu życia eko-RMU Lugao jest neutralny pod względem kosztów lub tańszy.

P6: Jakie certyfikaty posiada ten RMU?

Odp.: Pełne testy typu IEC 62271-200 (certyfikat KEMA). Dodatkowy:

● ISO 14001 (zarządzanie środowiskiem w produkcji)

● Oznakowanie CE

● Chiński GB/T 3906

P7: Czy mogę doposażyć istniejący panel SF6 RMU w ekogaz?

Odp.: Nie, system obsługi gazu, uszczelki i ustawienia ciśnienia są inne. Jednak Lugao Power’sRMU izolowane gazemma takie same wymiary zewnętrzne i rozstaw szyn zbiorczych jak większość standardowych RMU SF6. Umożliwia to wymianę „od ręki” bez konieczności wykonywania prac budowlanych.

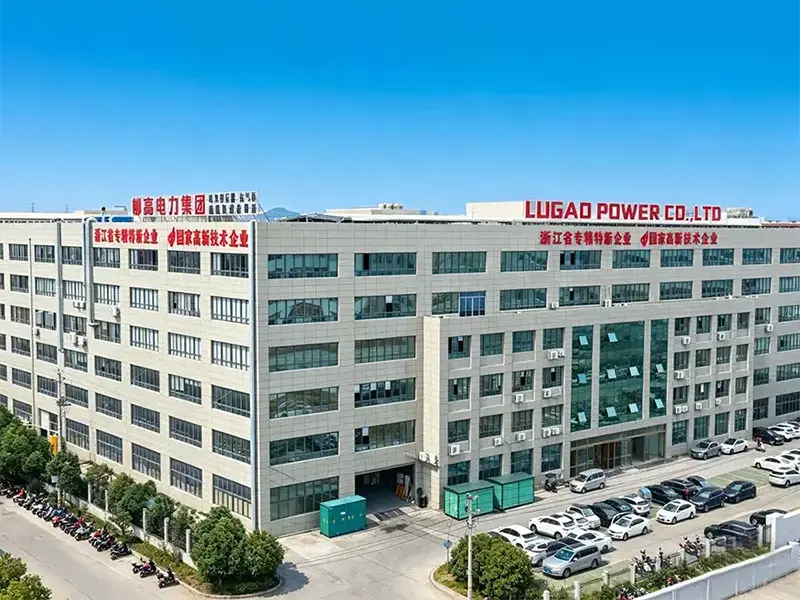

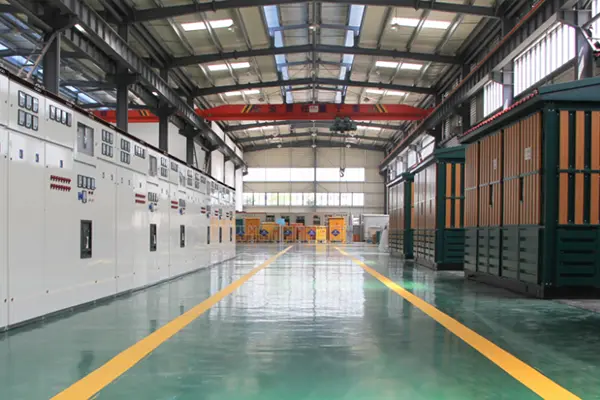

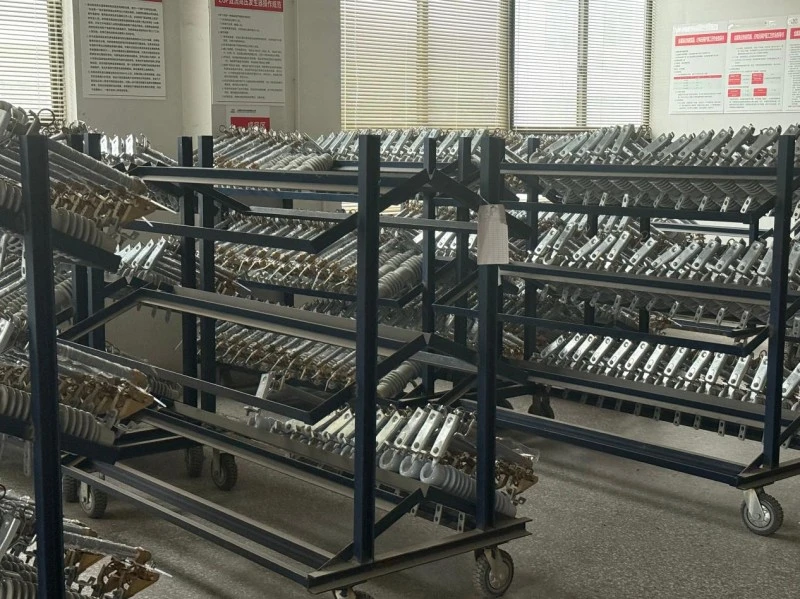

Fabryka w Lugao
