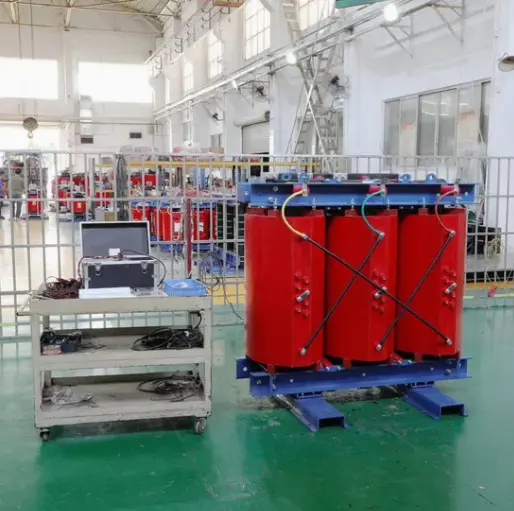

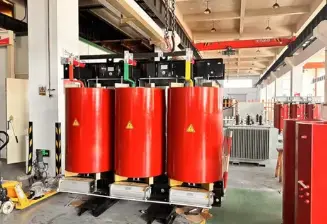

Transformator suchy typu suchego, chłodzony powietrzem

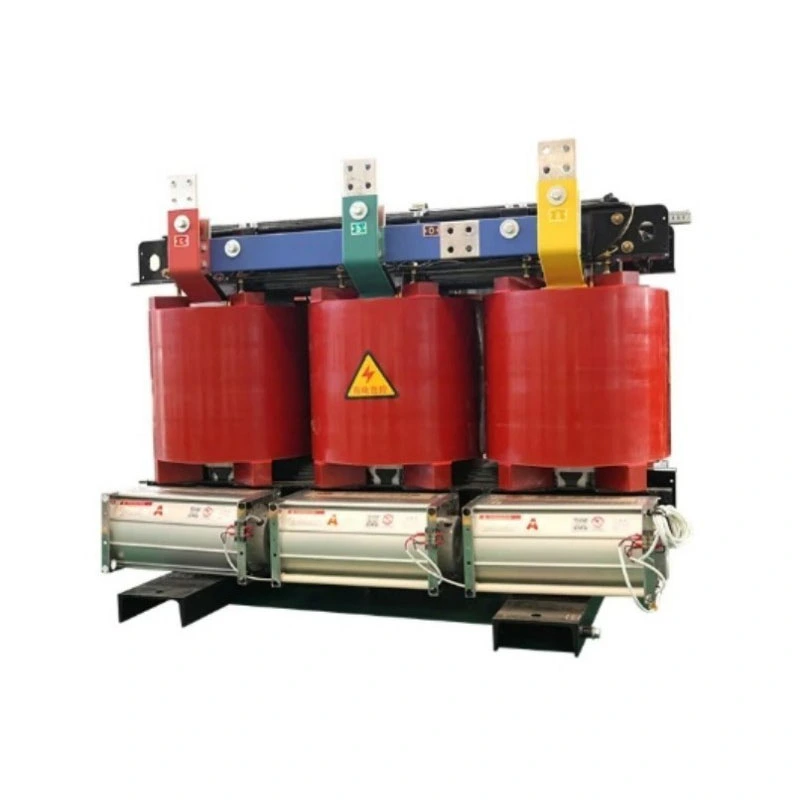

Ten produkt jest produktem typu zewnętrznego, izolującego,transformator suchywykorzystujące chłodzenie powietrzem (ANAN). Nie wykorzystuje żadnego płynnego medium do izolacji ani odprowadzania ciepła, lecz zamiast tego wykorzystuje naturalną konwekcję lub wymuszone chłodzenie powietrzem w celu kontrolowania wzrostu temperatury.

Co to robi?

1. Izolacja elektryczna: Tworzy fizyczną barierę elektryczną pomiędzy uzwojeniem pierwotnym i wtórnym, skutecznie przerywając pętle uziemienia, tłumiąc harmoniczne i odfiltrowując zakłócenia o wysokiej częstotliwości oraz przepięcia z sieci, zapewniając „czystą” moc wrażliwym obciążeniom.

2. Transformacja napięcia: Zwiększa lub zmniejsza napięcie prądu przemiennego zgodnie z wymaganiami, dostosowując się do potrzeb zasilania różnych urządzeń.

3. Ochrona bezpieczeństwa: Dzięki konstrukcji izolacji zapobiega bezpośredniemu kontaktowi personelu ze stroną wysokiego napięcia, znacznie zmniejszając ryzyko porażenia prądem.

4. Adaptacja na zewnątrz: Wytrzymała obudowa zaprojektowana ze stopniem ochrony IP54 lub wyższym pozwala jej wytrzymać wiatr, deszcz, kurz, mgłę solną i długotrwałe narażenie na promieniowanie UV.

Krótko mówiąc, jeśli potrzebujesz bezpiecznego, czystego, bezobsługowego rozwiązania do izolacji i konwersji zasilania w trudnych warunkach zewnętrznych, podstawowym rozwiązaniem jest ten transformator izolacyjny typu suchego, chłodzony powietrzem.

Zalety produktu

W porównaniu z tradycyjnymi transformatorami zanurzonymi w oleju lub standardowymi transformatorami suchymi do zastosowań wewnętrznych, produkt ten oferuje pięć podstawowych zalet:

1. Zero zanieczyszczeń, bezobsługowość: Bezolejowa konstrukcja całkowicie eliminuje ryzyko zanieczyszczenia gleby lub wody w wyniku wycieków, a także koszty konserwacji i przestoje związane z corocznym testowaniem i wymianą oleju. W przypadku projektów zewnętrznych podlegających surowym przepisom dotyczącym ochrony środowiska jest to zdecydowana zaleta.

2. Doskonała tolerancja na warunki zewnętrzne: wykorzystuje proces impregnacji próżniowo-ciśnieniowej (VPI) i system izolacji klasy H (180°C), w połączeniu z całkowicie uszczelnioną, spawaną obudową zewnętrzną wykonaną ze stali nierdzewnej lub stali alucynk. Działa stabilnie w temperaturach otoczenia od -25°C do 50°C i wilgotności względnej do 95%. Odporny na mgłę solną, grzyby i korozję.

3. Maksymalne bezpieczeństwo dzięki izolacji elektrycznej: Wzmocniona izolacja pomiędzy uzwojeniem pierwotnym i wtórnym umożliwia osiągnięcie napięcia wytrzymywanego dielektrykiem od 3 kV do 5 kV (w zależności od modelu). Skutecznie izoluje komponenty prądu stałego, trzecie harmoniczne i różne uderzenia przepięciowe od sieci, chroniąc precyzyjne instrumenty znajdujące się za nimi.

4. Naturalne chłodzenie powietrzem, ciche i niezawodne: opiera się na konwekcji powietrza w celu odprowadzania ciepła bez wentylatorów (opcjonalnie). Hałas podczas pracy jest znacznie niższy niż w przypadku transformatorów zanurzonych w oleju. Brak obracających się części mechanicznych w głównych komponentach znacznie poprawia średni czas między awariami (MTBF).

5. Wysoka zdolność przeciążeniowa, przydatna w sytuacjach awaryjnych: Przeciążalność awaryjna do 120% przy pracy ciągłej, 150% przy pracy krótkotrwałej. Podczas nieoczekiwanych szczytów obciążenia na zewnątrz (np. jednoczesne uruchomienie wielu silników) nie jest konieczne natychmiastowe zwiększanie wydajności, co oszczędza cenny czas dla użytkownika.

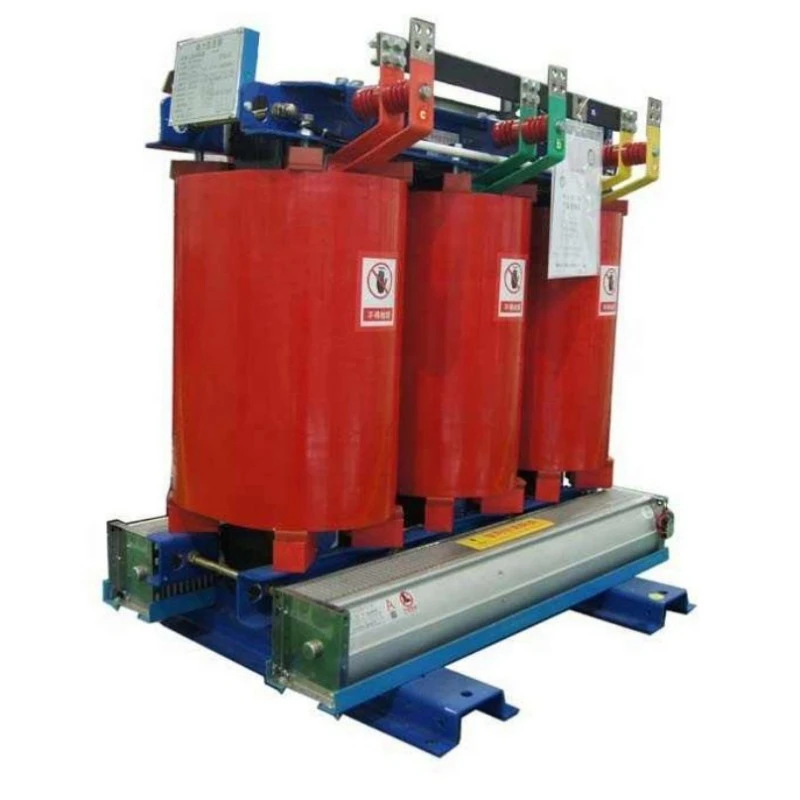

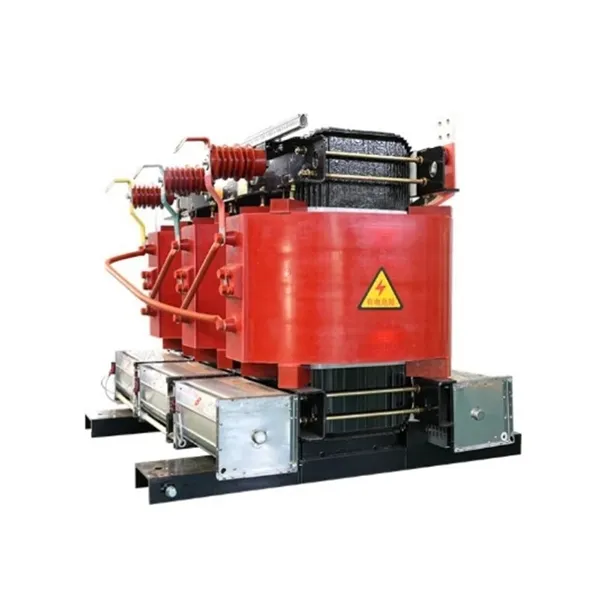

Cechy produktu

Rdzeń: wysokoprzepuszczalna stal krzemowa o ziarnie walcowanym na zimno, proces łączenia schodkowego, znacznie zmniejszone straty bez obciążenia i prąd wzbudzający.

Uzwojenia: Zarówno uzwojenia wysokiego, jak i niskiego napięcia wykorzystują przewodniki wykonane w całości z miedzi (opcjonalnie z aluminium), owinięte Nomexem® lub podobnym papierem izolacyjnym aramidowym, poddanym impregnacji próżniowej VPI lakierem niezawierającym rozpuszczalników, tworząc solidną, odporną na wilgoć i wysoką temperaturę solidną strukturę izolacyjną.

Struktura izolacji: Uzwojenia pierwotne i wtórne są nawinięte na oddzielnych szpulach lub niezależnych nóżkach rdzenia, z opcjonalną osłoną elektrostatyczną pomiędzy nimi, minimalizującą pojemność sprzęgającą i zapewniającą doskonałe tłumienie zakłóceń o wysokiej częstotliwości.

Obudowa ochronna: standardowy stopień ochrony IP54 (pyłoszczelny, bryzgoszczelny), opcjonalnie IP65. Obudowa wykonana ze stali nierdzewnej lub stali Galvalume o grubości 2,0 mm, wyposażona w dach przeciwdeszczowy, wentylowane żaluzje ze stali nierdzewnej i zamki zabezpieczające przed wyważeniem.

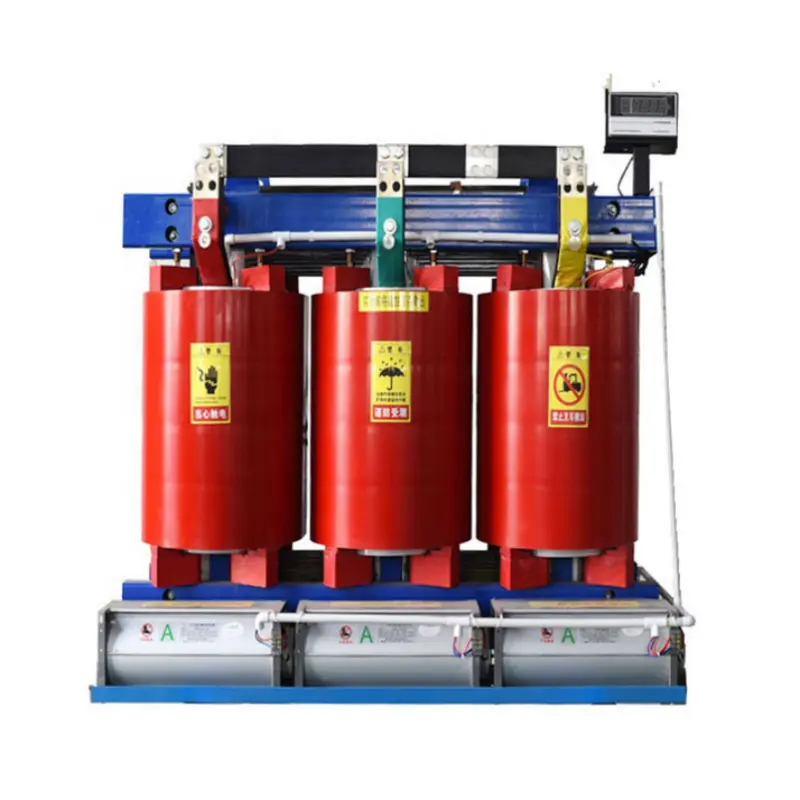

System kontroli temperatury: Wbudowane czujniki temperatury PTC lub PT100 RTD, które można podłączyć do inteligentnego regulatora temperatury w celu alarmu przekroczenia temperatury, zabezpieczenia przed wyłączeniem i automatycznej aktywacji wentylatorów (jeśli zainstalowano opcjonalne wentylatory).

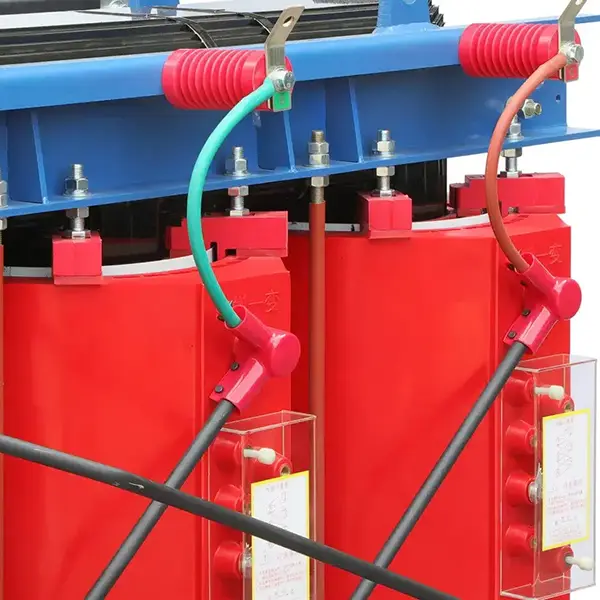

Zaciski: Zewnętrzna skrzynka przyłączeniowa wysokiego napięcia z uszczelkami z gumy silikonowej i wejściami dławików kablowych. Strona niskiego napięcia wykorzystuje cynowane szyny miedziane lub wodoodporne złącza.

Zastosowanie produktu

Ten transformator suchy z izolacją zewnętrzną chłodzony powietrzem jest szeroko stosowany w następujących scenariuszach:

Wytwarzanie energii odnawialnej: Izolacja po stronie niskiego napięcia elektrowni fotowoltaicznej i podstacji montowanych na płozach farm wiatrowych, izolująca napięcie wyjściowe falownika przed podłączeniem do sieci lub lokalnego źródła zasilania.

Zewnętrzny sprzęt przemysłowy: Izolacja zasilania platform wiertniczych, kruszarek do kopalń odkrywkowych, portowych systemów zasilania na lądzie, maszyn do wiercenia tuneli (maszyny osłonowe), zapobieganie przepięciom sieciowym powodującym uszkodzenie sprzętu.

Zasilanie tymczasowe i awaryjne: Izolacja wyjścia generatora na potrzeby imprez plenerowych, zawodów sportowych i miejsc pomocy w przypadku klęsk żywiołowych, zapewniając czystą energię dla sprzętu audio, wideo i sterującego.

Infrastruktura ładowania: Transformator wejściowy do szybkich ładowarek prądu stałego, zapobiegający przedostawaniu się harmonicznych do sieci, chroniąc jednocześnie moduły ładujące.

Inteligentna sieć i dystrybucja: Transformatory obsługowe stacji lub transformatory izolacyjne w jednostkach głównych pierścienia zewnętrznego i kompaktowych podstacjach, zapewniające bezpieczne i niezawodne zasilanie terminali automatyki (DTU/FTU).

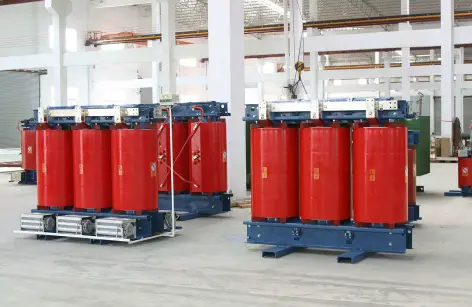

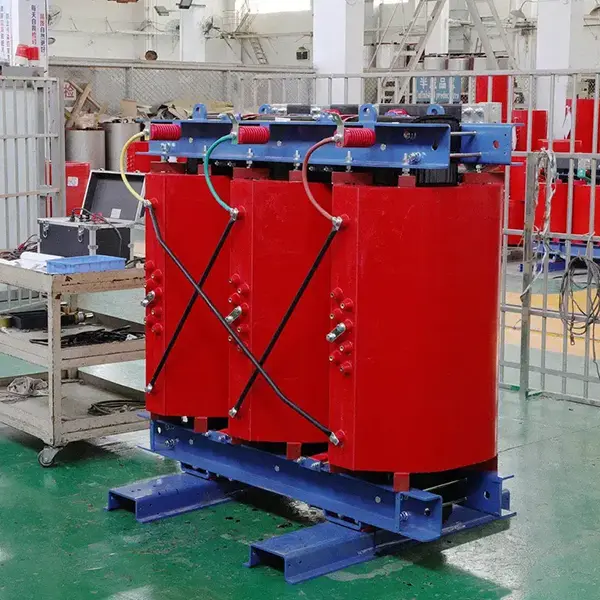

Szczegóły produkcji

Proces impregnacji podciśnieniowej VPI

Wszystkie uzwojenia są impregnowane bezrozpuszczalnikowym lakierem izolacyjnym pod próżnią, usuwając wewnętrzne powietrze i umożliwiając całkowite wniknięcie lakieru pomiędzy zwojami, warstwami i do ziemi. Po utwardzeniu tworzy monolityczną, „solidną” strukturę, której przewodność cieplna, wytrzymałość mechaniczna i odporność na wilgoć znacznie przekraczają standardowe procesy impregnacji.

Skrzynka przyłączeniowa do zastosowań zewnętrznych

Skrzynka wyjściowa niskiego napięcia jest wyposażona w ognioodporny, izolujący panel nośny z dużym odstępem elektrycznym (>20 mm) pomiędzy miedzianymi szynami zbiorczymi. Wejścia kablowe wykorzystują uszczelki wielouszczelkowe i dławiki kablowe, kompatybilne z różnymi kablami zbrojonymi lub w gumowej osłonie, zapobiegając przedostawaniu się wilgoci wzdłuż kabla do skrzynki.

Wytrzymała obudowa ze stali nierdzewnej

Obudowa jest produkowana przy użyciu cięcia laserowego, gięcia CNC i spawania zrobotyzowanego, a wszystkie szwy są stale uszczelnione. Drzwi posiadają trzypunktowe klamki ryglujące i uszczelki odporne na warunki atmosferyczne. Górna pokrywa została zaprojektowana jako kątowa osłona przeciwdeszczowa i zawiera śruby z uchem do podnoszenia, umożliwiające wygodne podnoszenie na zewnątrz.

Pakowanie, dostawa i obsługa posprzedażna

Metoda pakowania

1. Korpus transformatora owinięty odporną na wilgoć folią PE, wewnątrz której znajduje się środek osuszający.

2. Pakowane w wytrzymałe drewniane skrzynie lub pudełka ze sklejki wolne od fumigacji (spełniające normy eksportowe), otoczone pianką o dużej gęstości lub workami wypełnionymi powietrzem w celu amortyzacji.

3. Etykiety takie jak „Odporny na wilgoć”, „Kruchy” i „Tędy do góry” umieszczone na zewnątrz pudełka.

Sposób dostawy

1. Kraj: Dedykowana ciężarówka logistyczna (mała pojemność może być wysyłana za pośrednictwem ciężkich towarów Deppon/SF Express).

2. Eksport: ustalenia dotyczące frachtu morskiego, kolejowego lub lotniczego, w tym dokumentacja celna.

Obsługa posprzedażna

1. Okres gwarancji: 12 miesięcy od daty otrzymania.

2. Bezpłatna naprawa lub wymiana z powodu wad produkcyjnych w okresie gwarancyjnym.

Często zadawane pytania (pytania i odpowiedzi)

P1: Czy ten transformator suchy z izolacją zewnętrzną chłodzony powietrzem nie jest bardziej podatny na przegrzanie i przepalenie w porównaniu ze zwykłym transformatorem zanurzonym w oleju?

Odpowiedź: Wręcz przeciwnie. Chociaż powietrze ma niższą przewodność cieplną niż olej, w naszym produkcie zastosowano izolację klasy H (do 180°C) i proces impregnacji próżniowej VPI. Ciepło z uzwojeń jest skutecznie odprowadzane i rozpraszane przez obudowę. Przy tej samej wydajności nasza konstrukcja ma większy margines wzrostu temperatury, co zmniejsza ryzyko awarii spowodowanych przepaleniem spowodowanych wyciekiem oleju i wynikającym z niego niskim poziomem oleju w tradycyjnych jednostkach. NaszTransformator suchy typu suchego, chłodzony powietrzemdziała w temperaturach gorących punktów znacznie poniżej granicy izolacji, nawet przy pełnym obciążeniu i temperaturze zewnętrznej 40°C.

P2: Czy w deszczowe dni na zewnątrz woda deszczowa nie przedostanie się przez żaluzje chłodzące i nie spowoduje zwarcia w środku?

Odp.: Nie. Stopień ochrony naszej obudowy to IP54. Żaluzje posiadają wewnętrzny kanał w kształcie labiryntu i ekran z metalowej siatki. Testy pokazują, że nawet przy bezpośrednim natrysku z przodu przy natężeniu opadów wynoszącym 10 mm na minutę wnętrze pozostaje całkowicie suche. Wszystkie porty wejściowe kabli wykorzystują uszczelnione dławiki odporne na eksplozję, całkowicie blokując jakąkolwiek drogę przedostawania się wilgoci.

Tabela specyfikacji technicznych
