Transformator suchy montowany na miedzianej podkładce uzwojenia

Co to za sprzęt?

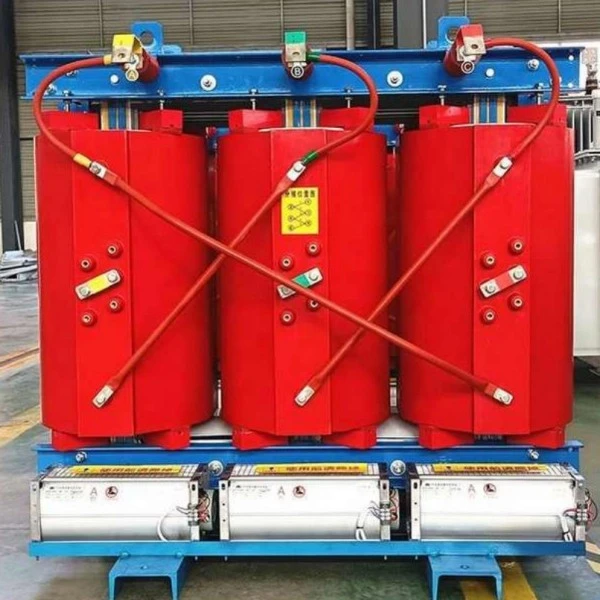

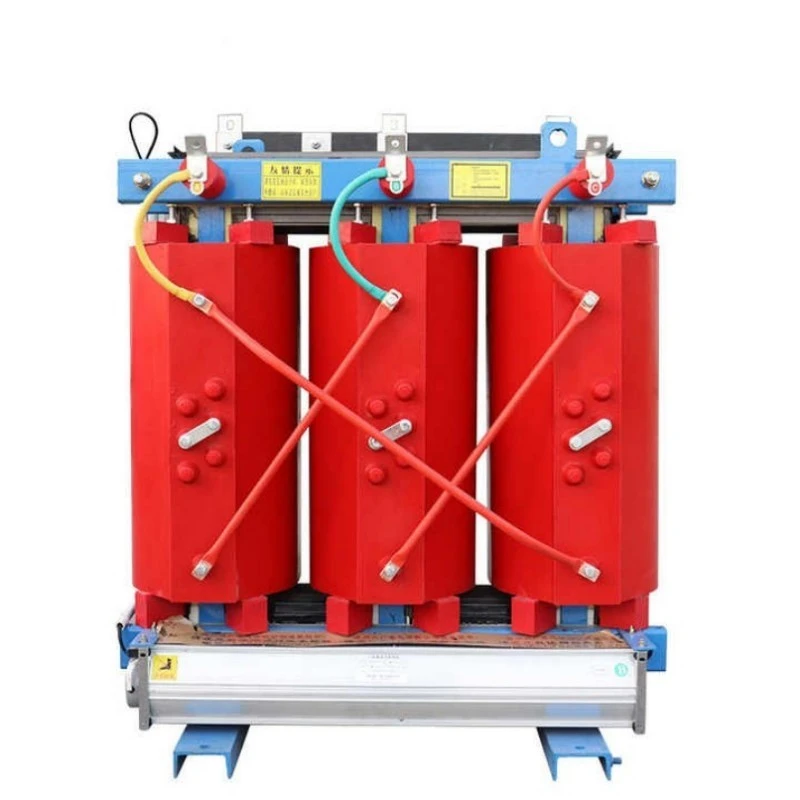

Transformator suchy montowany na miedzianej podkładce uzwojenia jest trójfazowym transformatorem suchym z żywicy lanej, specjalnie zaprojektowanym do instalacji zewnętrznych montowanych na podkładce. Obniża średnie napięcie (zwykle 10 kV–35 kV) do niskiego napięcia (400 V/380 V) w celu bezpiecznej dystrybucji do wspólnot mieszkaniowych, centrów handlowych, parków przemysłowych i projektów związanych z energią odnawialną.

W odróżnieniu od tradycyjnegotransformatory zanurzone w oleju, w tym produkcie nie zastosowano oleju izolacyjnego. Zamiast tego wykorzystuje stałą izolację z żywicy epoksydowej w połączeniu z naturalnym lub wymuszonym chłodzeniem powietrzem. Uzwojenia są wykonane w całości z miedzi o wysokiej przewodności, co zapewnia mniejsze straty rezystancyjne, lepszą odporność na przeciążenia i dłuższą żywotność. Obudowa montowana na podkładce umożliwia bezpośredni montaż na poziomie gruntu bez konieczności budowania oddzielnego budynku podstacji, co znacznie oszczędza koszty i przestrzeń budowy cywilnej.

Opis produktu

Transformator suchy typu suchego montowany na miedzianej podkładce uzwojenia firmy Lugao został zaprojektowany z myślą o niezawodności, wydajności i bezpieczeństwie w zewnętrznych sieciach dystrybucyjnych. Transformator o mocy znamionowej od 50 kVA do 2500 kVA i standardowych napięciach 10 kV/0,4 kV (możliwość dostosowania do 6 kV, 20 kV lub 35 kV) spełnia standardy efektywności energetycznej GB 20052-2020 na poziomie 2, a niektóre modele zbliżają się do poziomu 1.

Kluczowe parametry elektryczne obejmują straty bez obciążenia do 37% niższe w porównaniu z konwencjonalnymi transformatorami suchymi, straty przy obciążeniu zmniejszone nawet o 30%, wyładowania niezupełne ≤5pC i poziom hałasu ≤55dB w odległości 1 metra. Uzwojenia miedziane zapewniają doskonałą przewodność cieplną i wytrzymałość mechaniczną, znacznie poprawiając odporność na zwarcia.

Urządzenie jest umieszczone w odpornej na warunki atmosferyczne, zamykanej obudowie o stopniu ochrony IP23 lub wyższej, chroniącej przed deszczem, kurzem i wandalizmem. Inteligentny system kontroli temperatury z czujnikami PT100, wentylatorami z funkcją automatycznego uruchamiania, alarmem przegrzania i komunikacją RS485 jest dostępny w standardzie.

Dzięki 30-letniej żywotności projektowej i minimalnym wymaganiom konserwacyjnym ten transformator suchy montowany na miedzianej podkładce uzwojenia jest idealnym wyborem dla przedsiębiorstw użyteczności publicznej, wykonawców EPC i zarządców obiektów poszukujących bezpiecznego, trwałego i energooszczędnego rozwiązania dystrybucyjnego.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

Uzwojenia wykonane w całości z miedzi — niższe straty rezystancyjne, większa zdolność do przeciążania i lepsza odporność na zwarcia w porównaniu z aluminium.

Ognioodporne i przeciwwybuchowe – Odlew z żywicy epoksydowej, samogasnący, bez ryzyka wycieku oleju.

Konstrukcja montowana na podkładce – instalacja na poziomie gruntu, nie wymaga budowy podstacji, pozwala zaoszczędzić 40–60% kosztów prac budowlanych.

Bardzo niskie straty – spełnia normę efektywności energetycznej GB Level 2, znacznie zmniejsza roczne rachunki za energię elektryczną.

Inteligentne monitorowanie – czujniki PT100, automatyczne uruchamianie wentylatora, alarm/wyłączenie alarmu przegrzania, RS485 do BAS.

Niski poziom hałasu – ≤55dB, odpowiedni do obszarów mieszkalnych i komercyjnych.

Bezobsługowy – bez sprawdzania oleju, bez suszenia, bez ruchomych części.

Pytania i odpowiedzi: objaśnienie funkcji produktu

P1: Dlaczego warto wybrać transformator suchy montowany na miedzianej podkładce uzwojenia zamiast transformatora zanurzonego w oleju do użytku na zewnątrz?

Odp.: Transformatory zanurzone w oleju stwarzają ryzyko pożaru i wycieków, szczególnie w obszarach mieszkalnych lub wrażliwych ekologicznie. Transformator suchy montowany na miedzianej podkładce uzwojenia nie zużywa oleju, więc ryzyko rozprzestrzeniania się pożaru lub zanieczyszczenia gruntu jest zerowe. Dodatkowo uzwojenia miedziane zapewniają lepszą przewodność cieplną i wytrzymałość mechaniczną, zapewniając niezawodną pracę nawet przy szczytowych obciążeniach w lecie. Wiele gmin wymaga obecnie stosowania transformatorów suchych w nowych instalacjach zewnętrznych ze względu na bardziej rygorystyczne przepisy przeciwpożarowe.

P2: Czy uzwojenie miedziane jest naprawdę warte dodatkowych kosztów w porównaniu z aluminium?

O: Absolutnie. Chociaż początkowy koszt transformatora suchego montowanego na miedzianej podkładce uzwojenia jest o około 15–20% wyższy niż jednostki z uzwojeniem aluminiowym, całkowity koszt cyklu życia jest znacznie niższy. Miedź ma o 40% wyższą przewodność, co oznacza mniejsze straty obciążenia i niższe rachunki za energię elektryczną. Miedź ma również wyższą wytrzymałość na rozciąganie, dzięki czemu transformator lepiej wytrzymuje siły zwarciowe. W ciągu 30-letniego okresu eksploatacji same oszczędności energii z łatwością uzasadniają inwestycję.

P3: Czy ten transformator poradzi sobie z dużą wilgotnością i porami deszczowymi, szczególnie w regionach południowych?

O: Tak. Nasz transformator suchy montowany na miedzianej podkładce uzwojenia wykorzystuje proces odlewania próżniowego, w którym żywica epoksydowa całkowicie otacza miedziane uzwojenia, tworząc szczelną warstwę izolacyjną. Rdzeń i zaciski poddawane są obróbce antykorozyjnej. Przy obudowie IP23 transformator pracuje normalnie przy 100% wilgotności względnej. Nie jest wymagane suszenie przed ponownym uruchomieniem po dłuższym przestoju.

P4: Co się stanie, jeśli transformator przeciąży się podczas szczytów letnich?

Odp.: W trybie naturalnego chłodzenia (AN) pracuje nieprzerwanie przy 100% obciążeniu. W przypadku wymuszonego chłodzenia powietrzem (AF) wydajność wzrasta o 40–50%. Uzwojenia miedziane wytrzymują 150% obciążenia znamionowego przez 2 godziny. Ta zdolność przeciążeniowa zapewnia ciągłość zasilania podczas krytycznych zdarzeń.

P5: Jak długo trwa gwarancja i co obejmuje?

Odp.: Standardowa gwarancja wynosi 12 miesięcy od wysyłki i obejmuje wszystkie wady produkcyjne. Płatna umowa serwisowa może przedłużyć gwarancję do 36 lub 60 miesięcy. Wsparcie techniczne jest bezpłatne przez całe życie.

Szczegóły produkcji

Materiał podstawowy i proces produkcyjny

Rdzeń każdego transformatora suchego montowanego na miedzianej podkładce uzwojenia jest zbudowany przy użyciu walcowanej na zimno stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, ze złączami schodkowymi, aby zminimalizować prąd jałowy i straty błądzące. Rdzeń jest precyzyjnie ścinany i automatycznie układany w stosy, aby zapewnić jednolite ścieżki magnetyczne.

Struktura uzwojenia – cała miedź

Zarówno uzwojenia wysokiego, jak i niskiego napięcia wykorzystują przewodniki z miedzi beztlenowej. Uzwojenia niskiego napięcia mają konfigurację uzwojenia foliowego z jednolitą izolacją międzywarstwową, co znacznie zwiększa odporność na zwarcia. Doskonała przewodność cieplna miedzi pomaga również skuteczniej rozpraszać ciepło, zmniejszając temperaturę gorących punktów.

System izolacji – odlew próżniowy z żywicy epoksydowej

Uzwojenia są odlewane w próżni z wysokiej jakości żywicy epoksydowej, co eliminuje puste przestrzenie i zapewnia wyładowania niezupełne ≤5pC. Ten solidny system izolacji jest trudnopalny, odporny na wilgoć i stabilny chemicznie. Nie stosuje się oleju izolacyjnego, dzięki czemu transformator jest bezpieczny w instalacjach montowanych na podkładkach wewnętrznych i zewnętrznych.

Obudowa i konstrukcja montowana na podkładce

Thetransformatorjest umieszczony w wytrzymałej, zamykanej stalowej obudowie z odporną na warunki atmosferyczne powłoką proszkową. Standardowy stopień ochrony to IP23 (odporność na deszcz i kurz), opcjonalnie IP34 lub IP54 w przypadku trudnych warunków. Podstawa przeznaczona jest do bezpośredniego montażu na płycie betonowej, z wprowadzeniem kabla od dołu. Uchwyty do podnoszenia i zaciski uziemiające są standardem.

Zapewnienie jakości i testowania

Każdy transformator suchy montowany na miedzianej podkładce uzwojenia przechodzi przed dostawą kompleksowe testy typu i testy rutynowe, w tym:

1. Testy utraty obciążenia i utraty obciążenia

2. Badanie impedancji zwarcia

3. Test wytrzymywania indukowanego przepięcia

4. Pomiar wyładowań niezupełnych (≤5pC)

5. Test impulsu piorunowego

6. Test wzrostu temperatury

7. Wszystkie kluczowe wskaźniki wydajności przekraczają wymagania GB i IEC.
