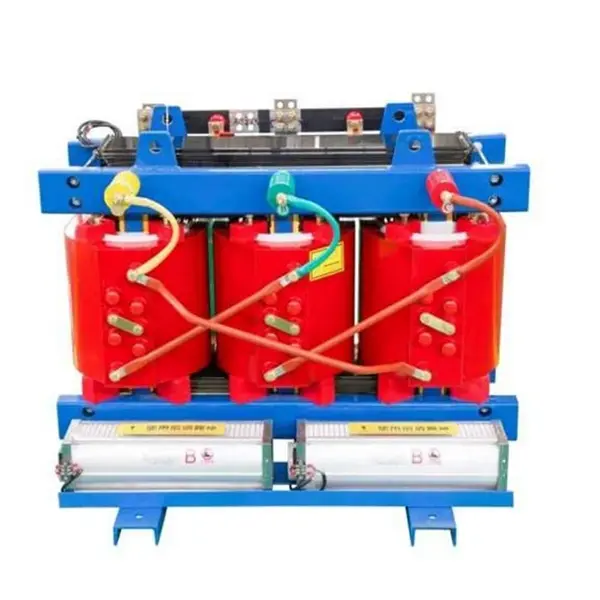

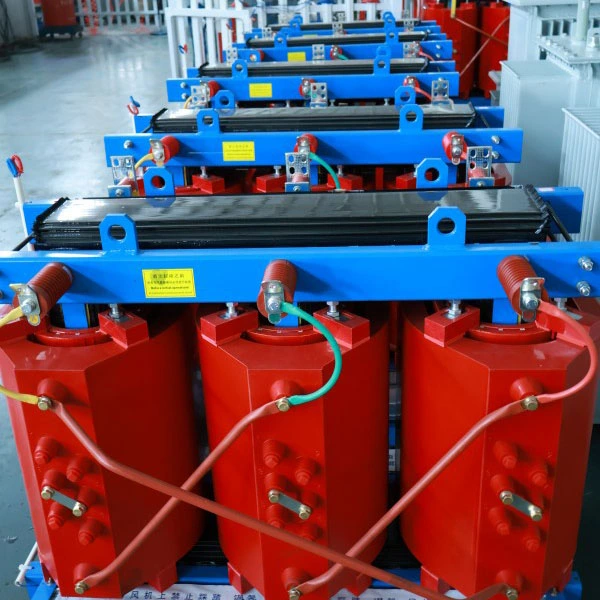

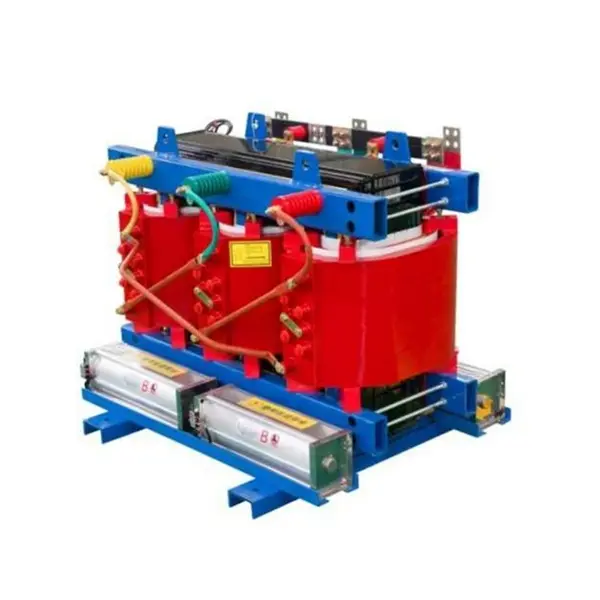

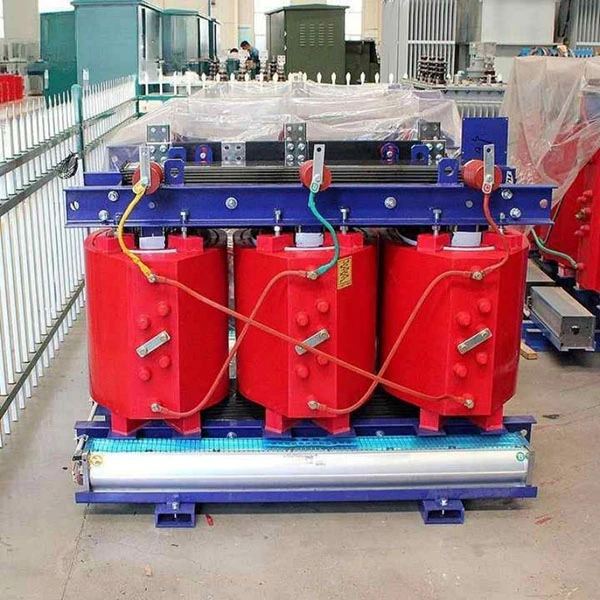

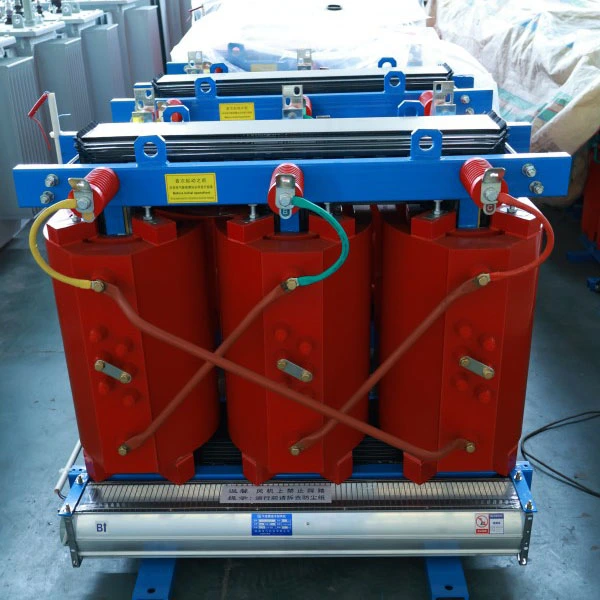

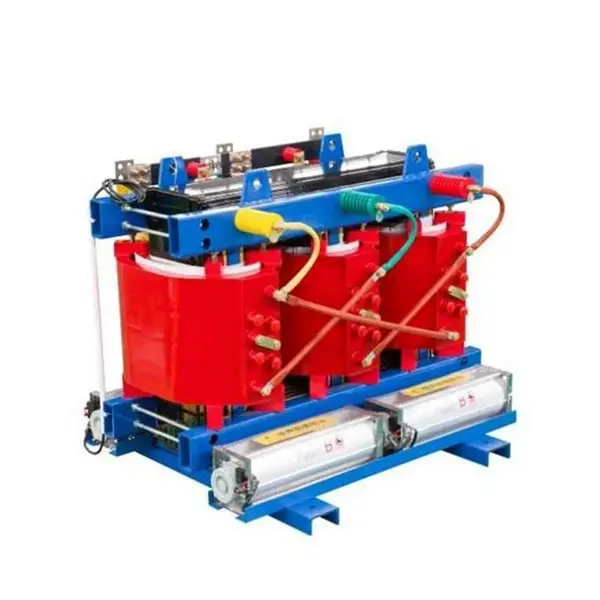

Transformator mocy z żywicy epoksydowej SCB13 800 kva

Co to za sprzęt?

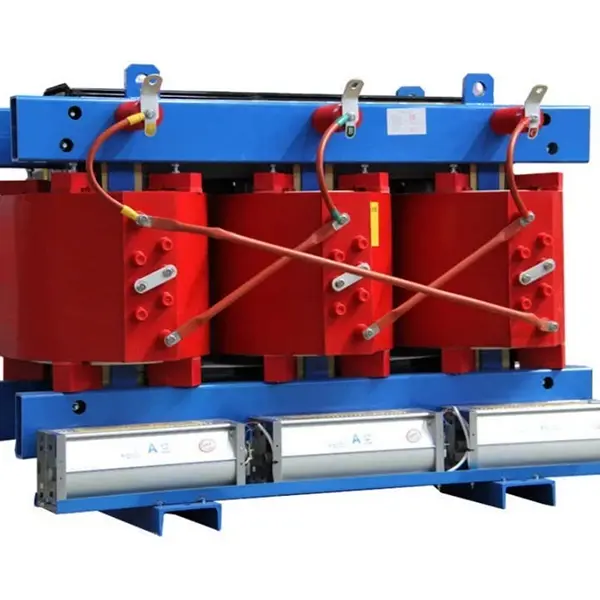

Transformator mocy z żywicy epoksydowej SCB13-800 kVA to trójfazowy transformator mocy wytwarzany w procesie próżniowego odlewania żywicy epoksydowej. Należy do energooszczędnej rodziny transformatorów suchych.

Podział kodu modelu:

● S – Trójfazowy

● C – Żywica lana (epoksydowa)

● B – Uzwojenie foliowe niskiego napięcia

● 13 – Kod serii wydajności, reprezentujący poziom efektywności energetycznej

Co to robi?

Podstawową funkcją tego sprzętu jest obniżanie wysokiego napięcia (10 kV lub 35 kV) do niskiego napięcia (400 V/380 V), zapewniając bezpieczne i stabilne zasilanie różnych obciążeń elektrycznych. W przeciwieństwie do tradycyjnych transformatorów olejowych, do chłodzenia nie wykorzystuje oleju izolacyjnego. Zamiast tego wykorzystuje stałą izolację epoksydową w połączeniu z naturalnym chłodzeniem powietrzem.

Opis produktu

Transformator mocy z żywicy epoksydowej SCB13-800 kVA to wysokowydajny,trójfazowy transformator suchyprzeznaczone do nowoczesnej dystrybucji energii. Zawiera odlewane próżniowo żywicy epoksydowej, uzwojenia z folii niskonapięciowej i spełnia standardy efektywności energetycznej GB 20052-2020 na poziomie 2 (zbliżające się do poziomu 1). Idealny do zastosowań wymagających oszczędności energii, bezpieczeństwa przeciwpożarowego i niezawodności.

Moc znamionowa 800 kVA przy standardowym stosunku napięcia 10 kV/0,4 kV (możliwość dostosowania do 6 kV, 20 kV lub 35 kV). Bezolejowa, trwała izolacja epoksydowa eliminuje ryzyko wycieków, pożaru i eksplozji, dzięki czemu nadaje się do stosowania w wieżowcach, metrze, szpitalach, centrach danych i zakładach chemicznych.

Kluczowe parametry elektryczne: utrata obciążenia bez obciążenia ≤1090 W, utrata obciążenia (120°C) ≤6260 W, impedancja zwarciowa 6% (regulowana 4%-10%), wyładowanie niezupełne ≤5pC i hałas ≤55dB w odległości 1 metra.

Wyposażony w inteligentny system kontroli temperatury (czujniki PT100, automatyczne uruchamianie/zatrzymywanie wentylatora, alarm przegrzania i wyłączenie) oraz komunikację RS485 do integracji z systemem BA. Proces odlewania VPI zapewnia hermetyzację odporną na wilgoć i ognioodporną. W rdzeniu zastosowano stal krzemową o wysokiej przepuszczalności z połączeniami schodkowymi. Standardowy stopień ochrony IP20 (opcjonalnie IP23).

Dzięki 30-letniemu okresowi eksploatacji i minimalnej konserwacji SCB13-800 kVA jest niezawodnym i ekonomicznym wyborem dla nowych lub zmodernizowanych systemów dystrybucyjnych.

Zastosowanie produktu

Typowe zastosowania:

Wieżowce, kompleksy handlowe, szpitale, centra danych, stacje metra, lotniska, zakłady chemiczne, stacje wytwarzania energii odnawialnej i wszędzie tam, gdzie bezpieczeństwo przeciwpożarowe jest krytycznym wymogiem.

Cecha produktu

Wysoka wydajność i oszczędność energii – niższe koszty operacyjne

Straty bez obciążenia zmniejszone o 20%-37% w porównaniu do serii SCB11; straty obciążenia zmniejszone o 15%-30%

Typowa strata bez obciążenia 800 kVA ≤ 1090 W, utrata obciążenia (przy 120°C) ≤ 6260 W

Spełnia standardy efektywności energetycznej GB 20052-2020 Poziom 2; niektóre parametry osiągają poziom 1

Obliczanie korzyści ekonomicznych:

Zakładając 8000 godzin pracy rocznie przy cenie 0,11 USD/kWh, w porównaniu ze standardowym transformatorem SCB11, roczne oszczędności energii elektrycznej wynoszą około 2000–2700 USD. Różnica w cenie zwraca się po około 3 latach.

Bezpieczeństwo i niezawodność — ognioodporne i przeciwwybuchowe przy zerowym ryzyku

Podstawowe zalety:

Samogasnący: Temperatura zapłonu żywicy epoksydowej > 300°C; płomień nie rozprzestrzenia się i gaśnie po usunięciu źródła ciepła

Konstrukcja bezolejowa: Całkowicie eliminuje ryzyko wycieku oleju, pożaru i eksplozji; nie ma potrzeby stosowania zbiornika na olej

Wysoka odporność na zwarcia: Wytrzymała konstrukcja wzmocniona włóknem szklanym utworzona przez odlewanie próżniowe zwiększa odporność na zwarcia o ponad 30%

Niezwykle niskie wyładowania niezupełne: Wyładowania niezupełne można kontrolować poniżej 5 pC, co znacznie spowalnia starzenie się izolacji

Rozwiązywanie rzeczywistych problemów klientów:

P: Na czym najbardziej koncentruje się inspekcja przeciwpożarowa podczas instalowania transformatora w piwnicy wieżowca?

Odp.: Władze przeciwpożarowe skupiają się przede wszystkim na „ryzyku rozprzestrzeniania się pożaru” i „emisji toksycznego dymu”. Nasz SCB13 wykorzystuje odlew z żywicy epoksydowej, która jest z natury ognioodporna i podczas spalania nie wytwarza toksycznych gazów halogenowych (zgodnie z GB/T 1094.11-2022). Jest to główna zaleta, której nie mogą dorównać transformatory olejowe. Wiele kompleksów handlowych i projektów szpitalnych w miastach pierwszego i drugiego poziomu przeszło rygorystyczne kontrole bezpieczeństwa przeciwpożarowego właśnie ze względu na tę cechę.

P: Transformatory suche są wrażliwe na wilgoć. Czy mogą pracować w porze deszczowej w południowych regionach?

Odp.: Konwencjonalne transformatory suche są rzeczywiście wrażliwe na wilgoć, ale nasz SCB13 wykorzystuje proces odlewania próżniowego, w którym żywica epoksydowa całkowicie otacza uzwojenia, tworząc szczelną warstwę izolacyjną. Rdzeń i elementy mocujące poddawane są specjalnej obróbce antykorozyjnej, umożliwiającej normalną pracę w środowisku o 100% wilgotności względnej. Przed ponownym uruchomieniem po wyłączeniu nie jest wymagana żadna obróbka susząca.

Inteligentne monitorowanie – temperatura w skrócie

Standardowy inteligentny system kontroli temperatury:

Wbudowane platynowe czujniki rezystancyjne PT100 w każdym uzwojeniu fazowym do monitorowania temperatury w czasie rzeczywistym

Sterownik cyklicznie wyświetla temperatury uzwojeń trójfazowych – łatwe do odczytania

Automatycznie uruchamia/zatrzymuje wentylatory chłodzące montowane na dole (rozpoczyna się przy >100°C, zatrzymuje się przy <80°C)

Zapewnia alarm przegrzania (regulowana wartość zadana) i zabezpieczenie przed przegrzaniem

Niski poziom hałasu – cicha i niezakłócająca pracy

Zmierzone dane:

Dla mocy 800 kVA i mniejszej poziom hałasu ≤ 55 dB mierzony w odległości 1 metra od urządzenia

Technologia w pełni stopniowanego złącza zakładkowego pod kątem 45° + podkładki tłumiące wibracje mogą dodatkowo zmniejszyć hałas o 5-8 dB

Wysoka obciążalność – niezawodność, gdy ma to największe znaczenie

Parametry zdolności przeciążeniowej:

Naturalne chłodzenie (AN) – może pracować w sposób ciągły przy 100% obciążeniu

Wymuszone chłodzenie powietrzem (AF) – wydajność można zwiększyć o 40-50%

Wytrzymuje 150% obciążenia znamionowego przez 2 godziny

Scenariusze zastosowań:

Okresy szczytowego zapotrzebowania w lecie, ochrona mocy w przypadku zdarzeń krytycznych, tymczasowy podział obciążenia w przypadku awarii jednego z transformatorów – w tych „krytycznych momentach” zdolność przeciążeniowa SCB13 zapewnia ciągłość zasilania.

Bezobsługowy – łatwy i bezproblemowy

Zalety konserwacji:

Bezolejowy – nie ma potrzeby okresowej filtracji oleju ani badania chromatograficznego oleju

Gładka powierzchnia uzwojenia – kurz nie gromadzi się łatwo

Brak ruchomych części – wyjątkowo niska awaryjność

Codzienna konserwacja wymaga jedynie sprawdzenia wyświetlacza temperatury i oczyszczenia kanałów powietrza chłodzącego

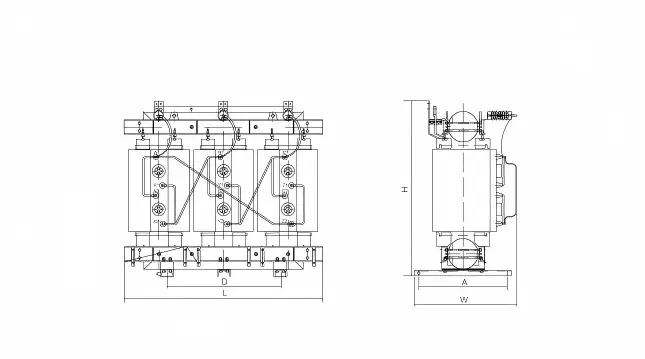

Parametr produktu (specyfikacja)

Zaangażowanie w obsługę posprzedażną

Okres gwarancji: 12 miesięcy od daty wysyłki (z możliwością przedłużenia do 36 lub 60 miesięcy w przypadku umowy o świadczenie usług płatnych)

Wsparcie techniczne: Dożywotnie bezpłatne konsultacje techniczne; obliczanie obciążenia i optymalizacja rozwiązania na etapie wyboru

Serwis terenowy: wskazówki dotyczące instalacji, pomoc przy uruchomieniu, usuwanie usterek (bezpłatne w okresie gwarancyjnym, oparte na kosztach po gwarancji)

Dostawa części zamiennych: regulatory temperatury, wentylatory, czujniki i inne popularne części przechowywane w magazynie; dostawa następnego dnia za pośrednictwem firmy kurierskiej
