Jak wybrać odpowiednią podstację skrzynkową dla swojego projektu

A Podstacja skrzynkowato kompaktowe rozwiązanie do dystrybucji energii, które integruje rozdzielnicę wysokiego napięcia, transformator, urządzenia rozdzielcze niskiego napięcia i urządzenia zabezpieczające w jednej prefabrykowanej obudowie. Jest szeroko stosowany w parkach przemysłowych, budynkach komercyjnych, wspólnotach mieszkaniowych, projektach energii odnawialnej, tereny górnicze i tymczasowe systemy zasilania.

Jako producent sprzętu do przesyłu i dystrybucji energii, Lugao dostarcza transformatory, rozdzielnice, wyłączniki automatyczne, odłączniki, odgromniki, przekładniki prądowe/PT/VT oraz niestandardowe rozwiązania OEM/ODM dla mediów, projekty przemysłowe i infrastrukturalne. W oparciu o wymagania projektu Lugao może wspierać klientów w zakresie konfiguracja techniczna, dobór produktów i niestandardowe rozwiązania podstacji.

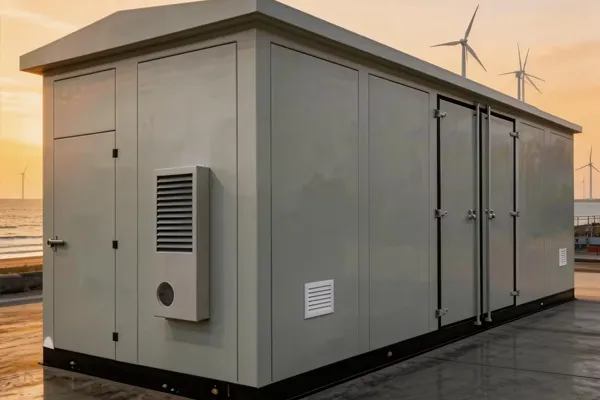

Co to jest podstacja skrzynkowa?

Podstacja skrzynkowa jest również znana jako podstacja prefabrykowana lub podstacja kompaktowa. Jest przeznaczony odbierać energię średniego napięcia, przekształcać ją na niskie napięcie i bezpiecznie dystrybuować energię elektryczną do odbiorców końcowych.

Główne komponenty

• Jednostka wysokiego napięcia:Używany do sterowania mocą przychodzącą, ochrony i przełączania.
• Zespół transformatora:Przekształca napięcie, aby spełnić wymagania dotyczące dystrybucji projektu.
• Jednostka niskiego napięcia:Rozdziela moc do obciążeń elektrycznych i obwodów końcowych.
• Załącznik:Chroni sprzęt wewnętrzny przed warunkami atmosferycznymi, kurzem i uderzeniami zewnętrznymi.
• Urządzenia zabezpieczające:Pomóż zapewnić bezpieczną pracę podczas przeciążenia, zwarcia lub awarii.

Dlaczego właściciele projektów wybierają podstacje typu skrzynkowego

• Zwarta konstrukcja:Oszczędność miejsca na instalację w porównaniu z tradycyjnymi podstacjami.
• Szybka instalacja:Fabrycznie zmontowana konstrukcja skraca czas budowy na miejscu.
• Elastyczne zastosowanie:Nadaje się do projektów przemysłowych, komercyjnych, komunalnych i związanych z energią odnawialną.
• Niezawodna ochrona:Zamknięta konstrukcja poprawia bezpieczeństwo sprzętu i stabilność pracy.
• Konfiguracja niestandardowa:Można je zaprojektować w zależności od poziomu napięcia, wydajności, układu i warunków w miejscu instalacji.

Kluczowe czynniki przy wyborze podstacji typu skrzynkowego

1. Potwierdź poziom napięcia

Poziom napięcia powinien odpowiadać wymaganiom dotyczącym podłączenia do sieci i obciążeniu projektu. Typowe konfiguracje obejmują wejście średniego napięcia i wyjście niskiego napięcia dla sieci dystrybucyjnych.

• Sprawdź napięcie wejściowe sieci.
• Potwierdź wymagane napięcie wyjściowe dla sprzętu końcowego.
• Zapewnij zgodność z lokalnymi normami elektrycznymi i specyfikacjami projektu.

2. Oblicz pojemność transformatora

Moc transformatora jest jednym z najważniejszych czynników wyboru. Zbyt mała pojemność może spowodować przeciążenie, natomiast zbyt duża moc może zwiększyć inwestycje i straty energii.

• Oblicz całkowite podłączone obciążenie.
• Należy wziąć pod uwagę wzrost obciążenia w przypadku przyszłej rozbudowy.
• Oceń zapotrzebowanie szczytowe i wymagania dotyczące ciągłej pracy.
• Wybierz typ transformatora w oparciu o wydajność, środowisko i potrzeby konserwacyjne.

3. Oceń środowisko instalacji

Warunki lokalizacyjne mają bezpośredni wpływ na projekt obudowy, poziom izolacji, wentylację i stopień ochrony.

• Instalacja na zewnątrz:Wymaga konstrukcji odpornej na warunki atmosferyczne, antykorozyjnej i wentylacyjnej.
• Obszary o wysokiej temperaturze:Potrzebujesz odpowiedniego odprowadzania ciepła i chłodzenia transformatora.
• Zakurzone lub wilgotne środowisko:Wymagają wyższej ochrony obudowy i wydajności uszczelnienia.
• Miejsca na dużych wysokościach:Może wymagać specjalnego projektu izolacji i dostosowania technicznego.

4. Wybierz odpowiedni układ

Układ wewnętrzny powinien zapewniać bezpieczną obsługę, łatwą konserwację i wydajne połączenie kablowe.

• Układ w stylu europejskim:Powszechnie stosowane w kompaktowych i zintegrowanych systemach dystrybucji.
• Układ w stylu amerykańskim:Często stosowane, gdy funkcje transformatora i przełączania są ściśle zintegrowane.
• Dostosowany układ:Nadaje się do projektów o specjalnej przestrzeni, kierunku okablowania lub wymaganiach operacyjnych.

5. Przejrzyj wymagania dotyczące ochrony i bezpieczeństwa

Projekt bezpieczeństwa powinien obejmować ochronę elektryczną, ochronę mechaniczną i bezpieczeństwo operatora.

• Zabezpieczenie przed przeciążeniem i zwarciem
• Projekt systemu uziemiającego
• Środki zabezpieczające i zabezpieczające działanie
• Opcje ochrony przed łukiem elektrycznym i izolacji usterek
• Wyraźne etykiety ostrzegawcze i dostęp konserwacyjny

Tabela wyboru podstacji typu skrzynkowego

Czynnik wyboru	Co sprawdzić	Dlaczego to ma znaczenie	Zalecane działanie
Poziom napięcia	Napięcie wejściowe i napięcie wyjściowe	Zapewnia kompatybilność z siecią i obciążeniami elektrycznymi	Przed dokonaniem wyboru należy potwierdzić rysunki projektowe i wymagania lokalnej sieci
Pojemność transformatora	Całkowite obciążenie, szczytowe zapotrzebowanie i przyszła rozbudowa	Zapobiega przeciążeniom i pozwala uniknąć niepotrzebnych inwestycji	Wybierz wydajność w oparciu o rzeczywiste obliczenia obciążenia i margines rezerwy
Środowisko instalacji	Miejsce na zewnątrz/wewnątrz, temperatura, wilgotność, kurz i wysokość	Wpływa na ochronę obudowy, izolację i wydajność chłodzenia	Wybierz odpowiedni stopień ochrony, wentylację i konstrukcję antykorozyjną
Konfiguracja rozdzielnicy	Szafa przychodząca, szafa wychodząca, urządzenia pomiarowe i zabezpieczające	Określa kontrolę mocy, ochronę i elastyczność działania	Skonfiguruj zgodnie ze schematem dystrybucji i wymaganiami konserwacyjnymi
Ochrona bezpieczeństwa	Systemy uziemiające, blokujące, zabezpieczające przed awariami i ostrzegające	Poprawia bezpieczeństwo operatora i niezawodność systemu	Postępuj zgodnie z obowiązującymi normami elektrycznymi i specyfikacjami bezpieczeństwa projektu
Potrzeby dostosowywania	Wymiary, kolor, układ, wejście kabla i wymagania OEM/ODM	Pomaga sprzętowi dopasować miejsce realizacji projektu i wymagania marki	Współpracuj z doświadczonym producentem, takim jak Lugao, aby uzyskać niestandardowy projekt

Typowe scenariusze zastosowań

Projekty przemysłowe

• Fabryki i linie produkcyjne
• Tereny górnictwa i przemysłu ciężkiego
• Parki przemysłowe i bazy produkcyjne

Obiekty komercyjne i publiczne

• Centra handlowe i biurowce
• Szpitale, szkoły i obiekty komunalne
• Wspólnoty mieszkaniowe i miejskie sieci dystrybucyjne

Projekty dotyczące energii odnawialnej

• Elektrownie słoneczne
• Systemy gromadzenia energii wiatrowej
• Projekty magazynowania energii i generacji rozproszonej

Dlaczego warto wybrać Lugaodla rozwiązań podstacji typu skrzynkowego?

Wybór odpowiedniego dostawcy jest równie ważny, jak wybór odpowiedniego sprzętu. Lugao wspiera globalną potęgę projekty z doświadczeniem produkcyjnym, szerokim asortymentem produktów i usługami zorientowanymi na inżynierię.

Zalety Lugao

• Doświadczenie w produkcji urządzeń do przesyłu i dystrybucji energii elektrycznej
• Asortyment produktów obejmujący transformatory, rozdzielnice i powiązany sprzęt ochronny
• Indywidualne rozwiązania OEM/ODM dla różnych specyfikacji projektu
• Wsparcie dla zastosowań użyteczności publicznej, przemysłowych, infrastrukturalnych i energii odnawialnej
• Pomoc techniczna w zakresie konfiguracji, układu i doboru sprzętu

Wniosek

PrawoPodstacja skrzynkowanależy dobrać odpowiednio do poziomu napięcia, mocy transformatora, środowisko instalacji, wymagania dotyczące ochrony i przyszłe potrzeby rozbudowy. Współpracując z doświadczonym producenta, takiego jak Lugao, właściciele projektów mogą poprawić wydajność instalacji, bezpieczeństwo systemu i długoterminowo niezawodność dystrybucji mocy.
