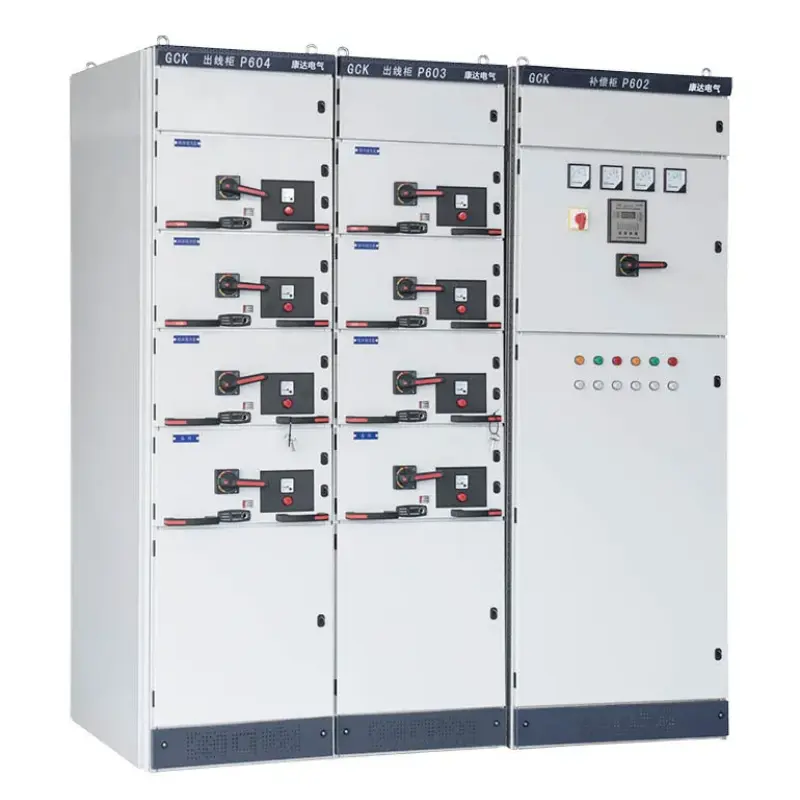

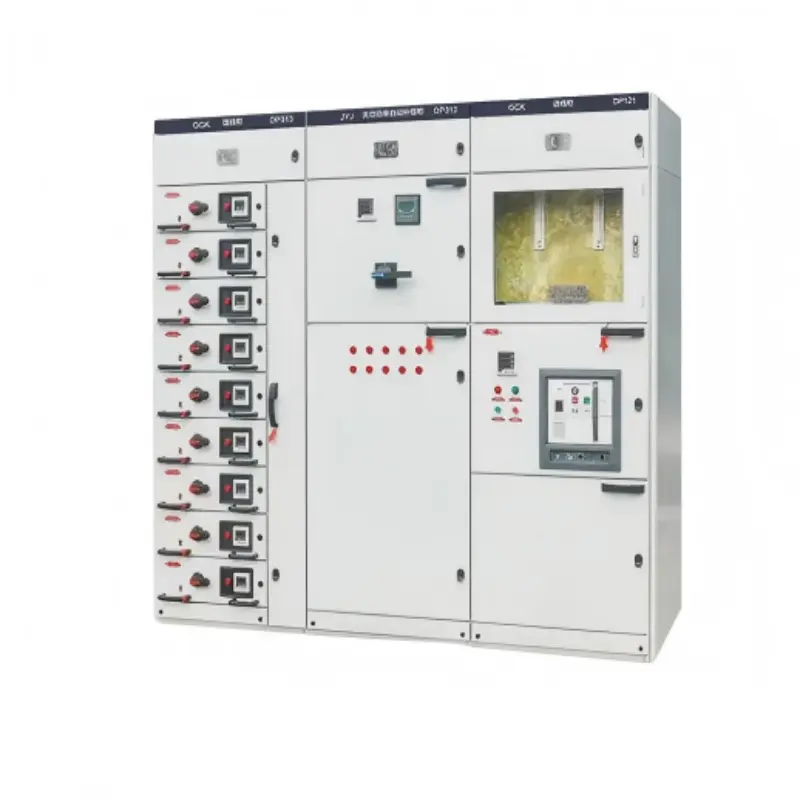

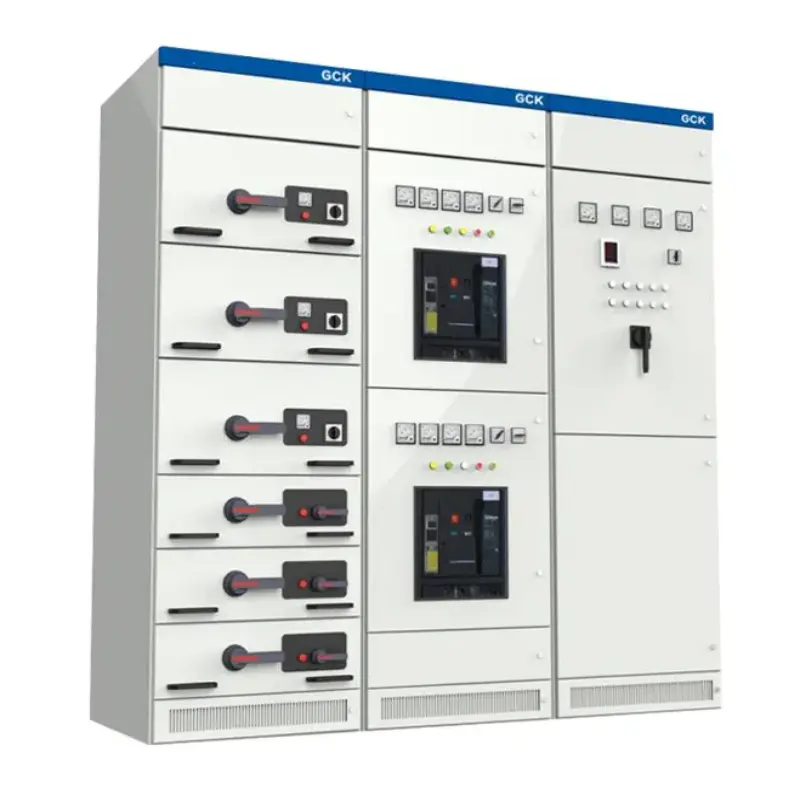

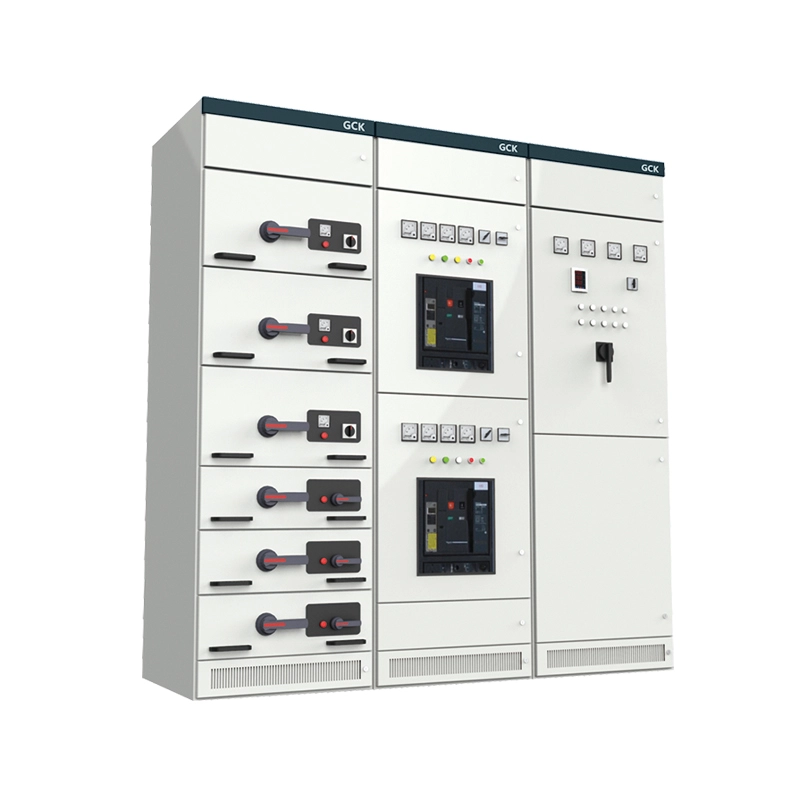

GCK Montaż z profilem C Ekonomiczna szafa sterownicza

Ekonomiczna szafa rozdzielcza GCK z profilem C to:rozdzielnice niskonapięciowe (do 690V) w obudowachprzy użyciu skręcanej ramy stalowej z profilu C. Profile C to walcowane na zimno, wstępnie dziurkowane, ocynkowane kanały stalowe z modułową siatką otworów 25 mm, umożliwiające montaż bez spawania i specjalnych narzędzi.

Co robi ten produkt?

● Dystrybucja mocy – bezpiecznie dostarcza energię z głównego źródła do zasilaczy, silników, paneli oświetleniowych i innych obciążeń.

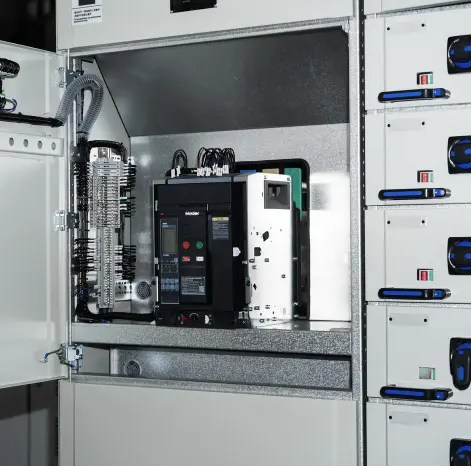

● Funkcjonalność szuflad – mieści szuflady wyjmowane (wyłączniki, styczniki, softstartery), które można wymieniać, gdy główna szyna zbiorcza pozostaje pod napięciem, co minimalizuje przestoje.

● Rekonfiguracja na miejscu – łatwe dodawanie lub przenoszenie sekcji poprzez odkręcenie płyt końcowych, przykręcenie nowych szaf i wydłużenie szyn zbiorczych za pomocą prostych zestawów.

● Ochrona i izolacja – zapewnia blokady mechaniczne, przesłony i konfigurowalną formę separacji (formularz 2b, 3b lub 4b).

Opcje dostosowywania

Krótko mówiąc, szafka ta oferuje nowoczesną szufladęrozdzielnicafunkcjonalność — bezpieczna konserwacja, duża gęstość i modułowość — w cenie podstawowej. Jest idealny do małych i średnich zakładów przemysłowych, budynków komercyjnych, projektów infrastrukturalnych i oszczędnych modernizacji, gdzie jakość nie może być zagrożona.

Parametry produktu (specyfikacja)

Poniżej znajdują się najważniejsze dane techniczne ekonomicznej szafy sterowniczej GCK z profilem C. Wartości opierają się na standardowych konfiguracjach i mogą być dostosowane do konkretnych wymagań projektu.

Funkcje produktu i zastosowania (format pytań i odpowiedzi)

Ekonomiczna szafa rozdzielcza GCK z profilem C wyróżnia się unikalnym połączeniem ekonomii, elastyczności i sprawdzonej wydajności. Poniżej odpowiadamy na najczęściej zadawane przez klientów pytania dotyczące jego funkcji i odpowiednich zastosowań.

P1: Co sprawia, że ​​konstrukcja z profilem C jest bardziej ekonomiczna niż rozdzielnica spawana?

Odp.: Trzy powody: (1) Skręcana rama eliminuje drogie uchwyty spawalnicze. (2) Wstępnie dziurkowana siatka 25 mm eliminuje niestandardowe wiercenia. (3) Uszkodzone profile można wymieniać pojedynczo, a nie całą ościeżnicę. Kupując ekonomiczną szafę rozdzielczą GCK z profilem C, płacisz za wartość, a nie za przesadę inżynieryjną.

P2: Czy konstrukcja skręcana jest wystarczająco wytrzymała dla środowisk przemysłowych?

O: Tak. Odpowiednio dokręcony (M8:18Nm, M10:35Nm), spełnia wymagania normy IEC 61439-2 i wytrzymuje siły zwarciowe 50kA bez trwałego odkształcenia. W przypadku ekstremalnych wibracji (np. pras do tłoczenia lub statków) zalecamy nasze produkty spawaneSeria MNS. W 95% obiektów przemysłowych/handlowych profil C GCK jest więcej niż wystarczający.

P3: Jak wykończenie ocynkowane wypada w porównaniu z malowaniem proszkowym?

Odp.: Cynkowanie ogniowe po wykrawaniu pokrywa wszystkie powierzchnie – łącznie z przyciętymi krawędziami i otworami – jednolitą warstwą cynku o grubości ≥65 μm. Nie będzie odpryskiwać ani korodować, gdy przedostanie się za nią wilgoć, co daje lepsze wyniki niż malowanie proszkowe w wilgotnym środowisku (np. uzdatnianie wody, zakłady tekstylne). Jeśli wymagany jest kolor, na warstwę ocynkowaną można nałożyć powłokę proszkową.

P4: Jakie są najczęstsze scenariusze zastosowań?

Odp.: W oparciu o tysiące instalacji na całym świecie, ekonomiczna szafa rozdzielcza GCK z profilem C jest najczęściej stosowana w:

Małe i średnie zakłady przemysłowe: przetwórstwo spożywcze, formowanie tworzyw sztucznych, obróbka metali i zakłady tekstylne

Budynki komercyjne: centra handlowe, hotele i biurowce

Oczyszczanie wody i ścieków: przepompownie, systemy nawadniające i odsalające

Projekty modernizacyjne: wymiana starych rozdzielnic stacjonarnych na nowoczesne rozdzielnice wysuwne

Tymczasowe instalacje energetyczne: place budowy, obozy górnicze i systemy zasilania eventowego

Szczegóły produkcji i przewaga konkurencyjna

Szczegóły produkcji – Jak budujemy zespół profilu C GCK Ekonomiczna szafa sterownicza

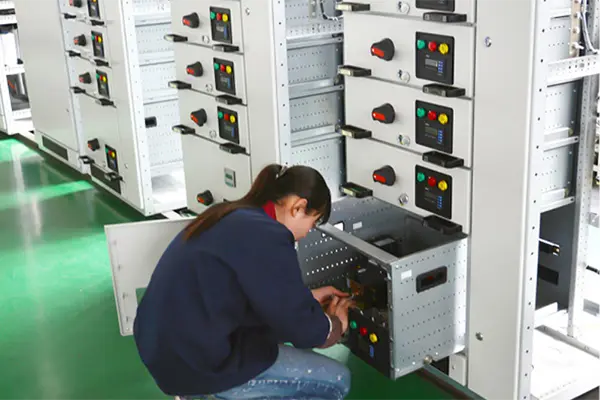

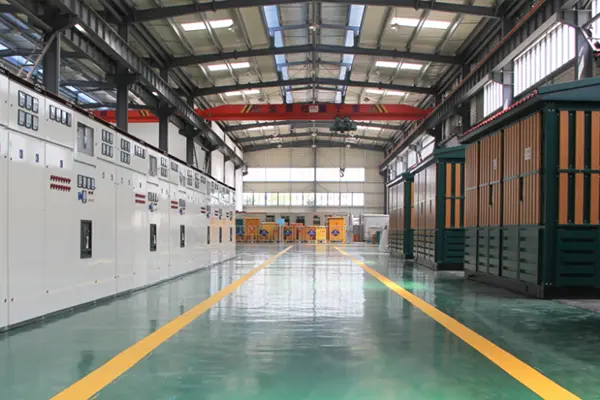

W Lugao Power Co., Ltd. produkujemy każdą ekonomiczną szafę rozdzielczą GCK z profilem C, charakteryzującą się spójnością, trwałością i łatwością montażu.

1. Produkcja profili C:Zgodna z japońską normą stalowa cewka Q235B o grubości 2,0 mm → Siatka dziurkacza CNC 25 mm → Formowany na zimno kształt C (dokładność ± 0,3 mm) → przycięty na długość → cynkowany ogniowo (≥65 μm, ASTM A123).

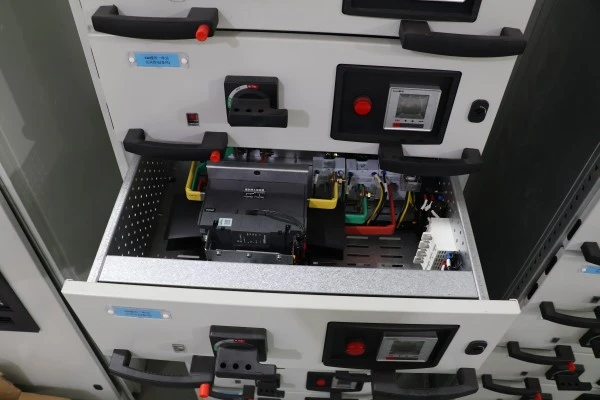

2. Podstawa szuflady:Stal ocynkowana o grubości 2,5 mm z wgłębieniami pozycjonującymi i nylonowymi rolkami. Obsługuje szuflady od 8E/2 do 24E za pomocą płyty adaptera. Blokada mechaniczna trójpozycyjna (podłączona/testowana/izolowana) z zapadką na kłódkę.

3. Komoda szufladowa:Panel przedni ze stali o grubości 1,5 mm, malowany proszkowo w kolorze RAL 7035, etykieta grawerowana laserowo. Uchwyt ze wskaźnikiem O/I. Styki pierwotne: miedź posrebrzana (≥10μm), sprężynowa konstrukcja tulipanowa. Okablowanie wtórne: drut miedziany PVC 2,5 mm² z numerowanymi tulejkami. Testowane fabrycznie pod kątem ciągłości, izolacji i działania mechanicznego.

4. System szyn zbiorczych:Miedź ETP (98% IACS), złącza posrebrzane, dokręcone momentem 35–40 Nm. Szyny zbiorcze podparte co 500 mm (mocniej niż typowe 800 mm). Pionowe szyny zbiorcze łączą się za pomocą skręcanych miedzianych ogniw.

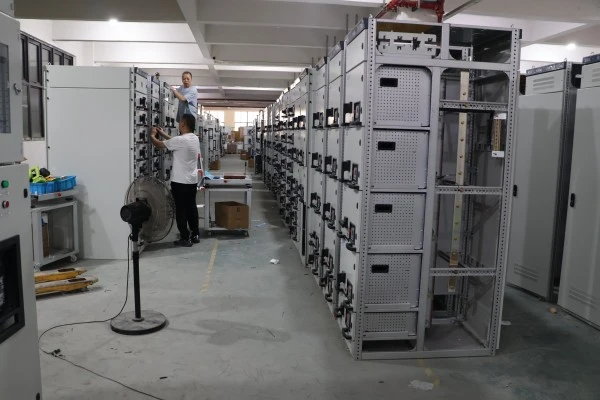

5. Montaż i testowanie:Zespół kontrolowany momentem obrotowym. Testowano każdą jednostkę: dielektryk (2,5 kV/1 min), ciągłość, blokada mechaniczna i wzrost temperatury przy 1,1x prądzie znamionowym. Dołączony raport z testu fabrycznego.

Serwis posprzedażowy – roczna gwarancja

Okres gwarancji:12 miesięcy od daty uruchomienia, jednak nie dłużej niż 18 miesięcy od daty wysyłki.

Co obejmuje: Wszystkie wady produkcyjne, w tym:

● Odkształcenie profilu C pod wpływem znamionowego obciążenia mechanicznego

● Usterka blokady szuflady (niezapobieganie nieprawidłowemu włożeniu lub wyjęciu)

● Pierwotne zużycie styków przekraczające 0,5 mm w okresie gwarancyjnym

● Błędy okablowania wtórnego lub luźne końcówki spowodowane montażem fabrycznym

● Złuszczająca się powłoka ocynkowana (pod warunkiem, że nie występuje ścieranie zewnętrzne)

Co nie jest objęte gwarancją: Uszkodzenia wynikające z nieprawidłowej instalacji, nieautoryzowanych modyfikacji, działania wykraczającego poza dane znamionowe, uderzenia fizyczne, korozję spowodowaną narażeniem na substancje chemiczne niewymienione w zamówieniu lub działanie siły wyższej (piorun, powódź, pożar itp.).

Zobowiązanie do odpowiedzi:

● Zdalne wsparcie techniczne:w ciągu 8 godzin roboczych za pośrednictwem poczty elektronicznej, aplikacji WhatsApp lub połączenia wideo.

● Wysyłka części zamiennych:w ciągu 48 godzin w przypadku roszczeń gwarancyjnych (kurier standardowy).

Dokumentacja dołączana do każdej przesyłki:

1. Raport z testów fabrycznych (dielektryk, ciągłość, wzrost temperatury)

2. Rysunek złożeniowy i schemat jednokreskowy

3. Zestawienie szuflad zawierające dane znamionowe i funkcje każdej szuflady

4. Arkusz specyfikacji momentu obrotowego do ponownego montażu na miejscu (zamówienia KD)

5. Instrukcja obsługi i konserwacji
