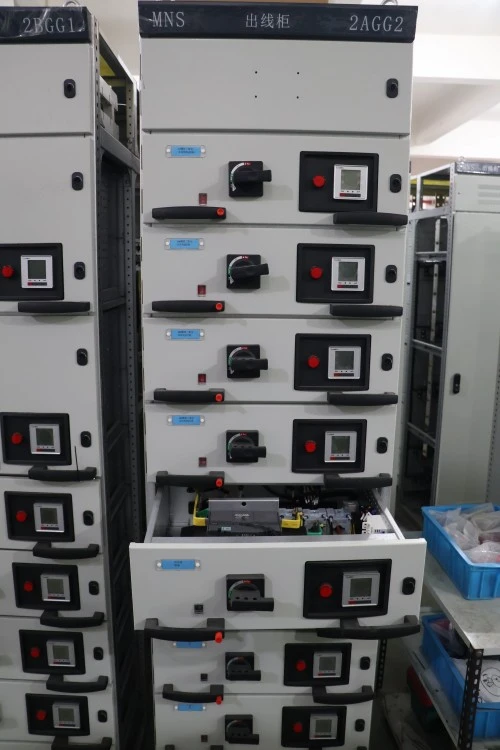

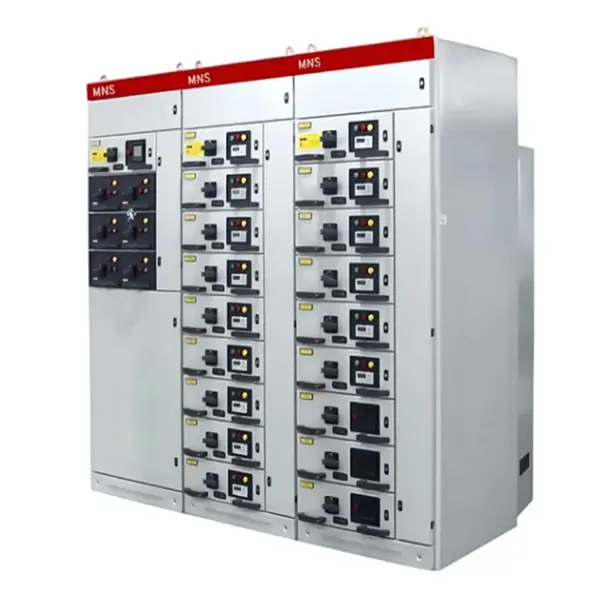

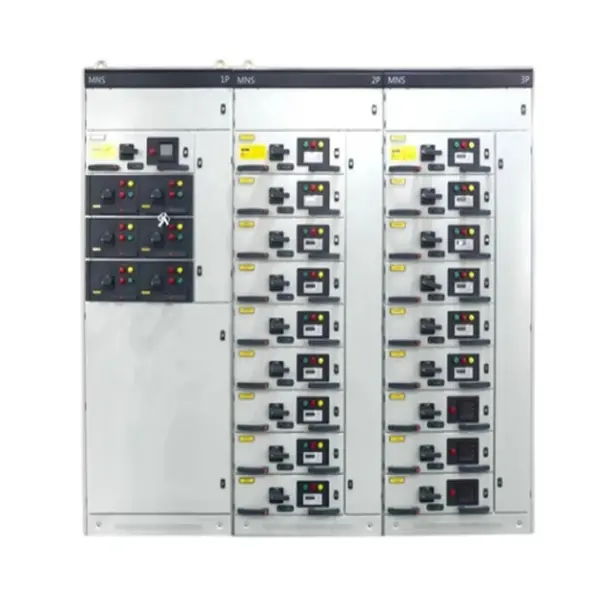

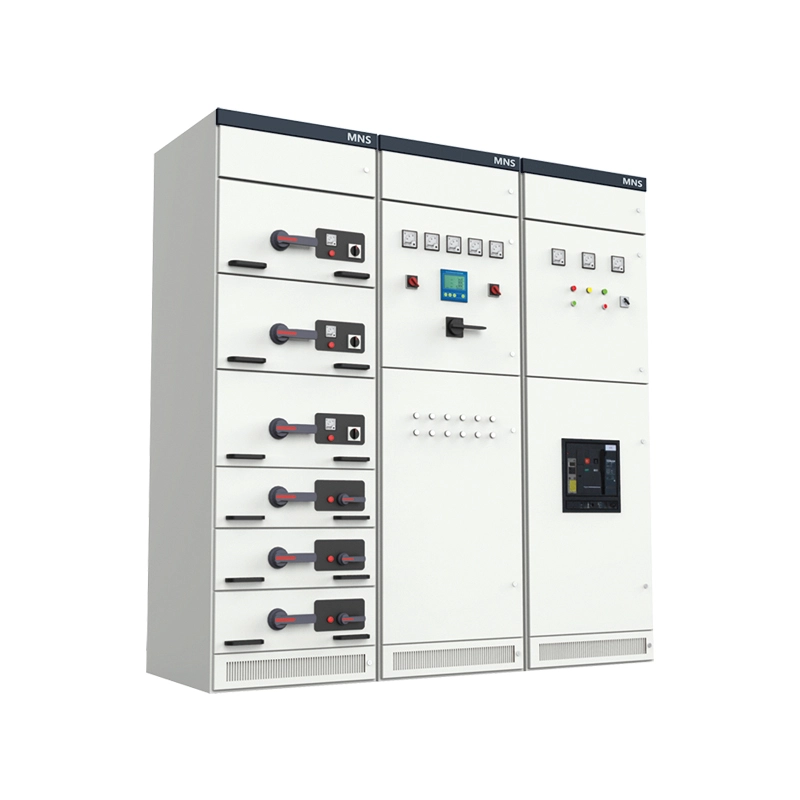

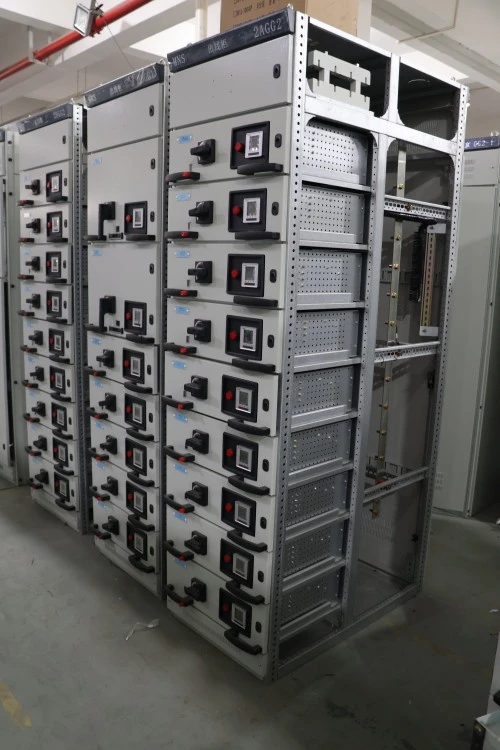

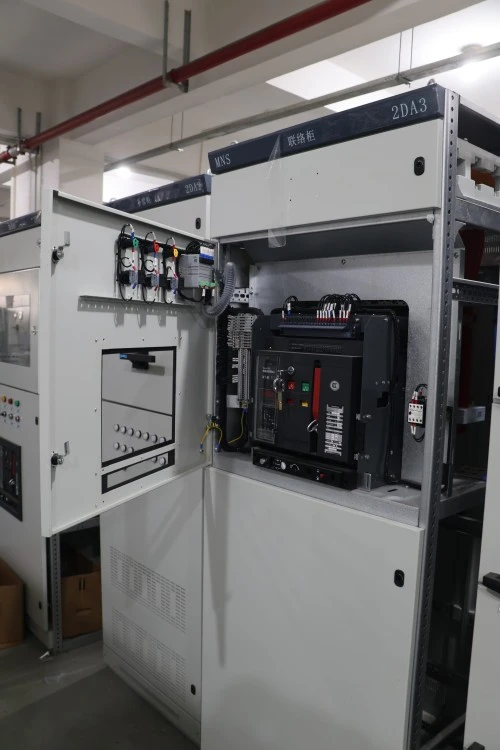

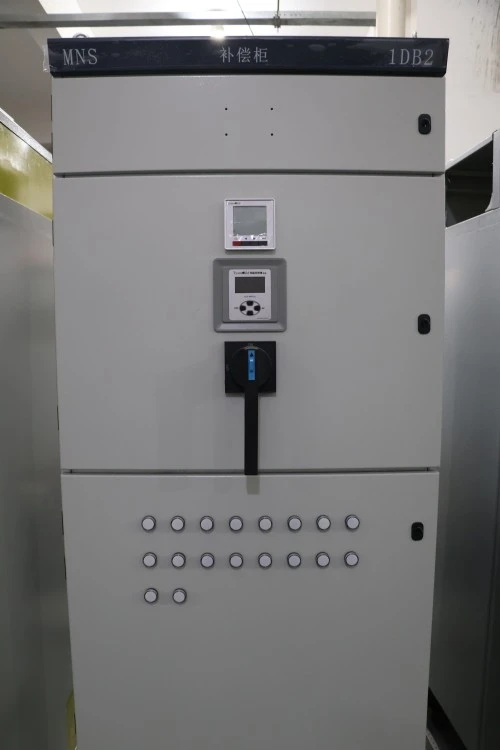

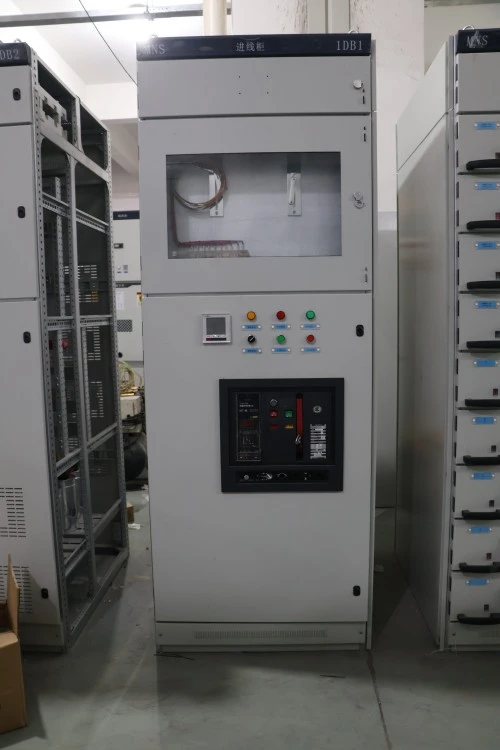

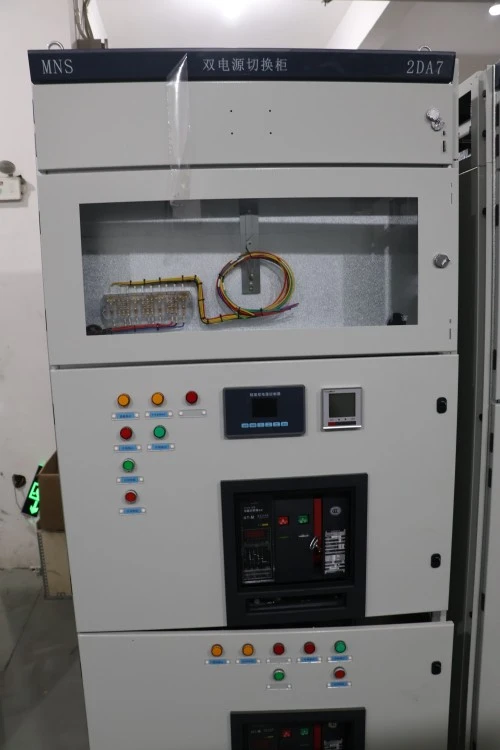

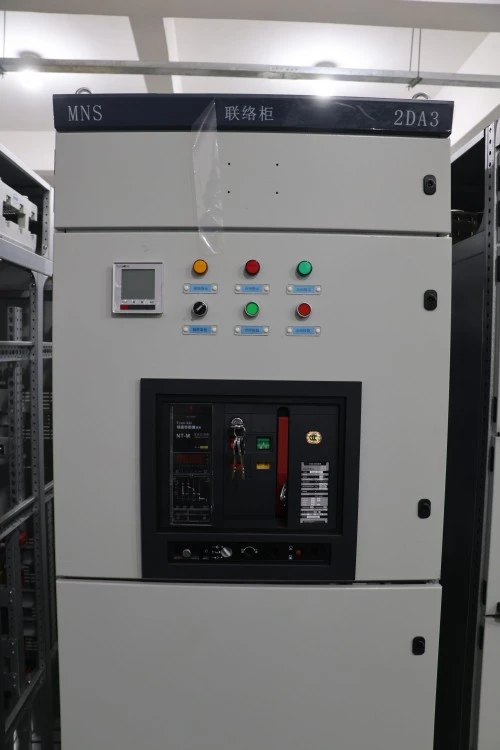

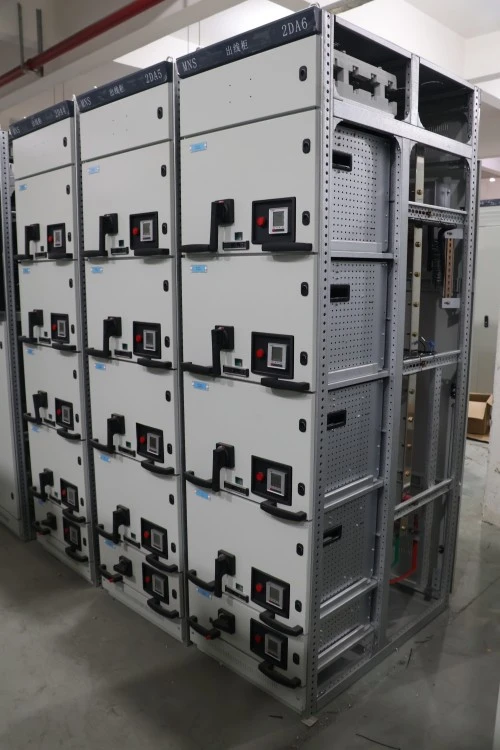

Modularna szafka rozdzielcza typu wysuwnego MNS

Modularyzacyjna szafa rozdzielcza typu wysuwnego MNS to arozdzielnice niskonapięciowe (do 690V) w obudowachzespół zaprojektowany zgodnie ze frameworkiem MNS (Modular Network System). Każda jednostka funkcjonalna – taka jak rozrusznik silnika, wyłącznik zasilania lub moduł zasilacza – jest umieszczona w indywidualnej kasecie wysuwnej, którą można wkładać, wyjmować lub wymieniać bez wyłączania całego systemu. Szafa spełnia trzy podstawowe funkcje: dystrybucję mocy (zasilanie wielu podobwodów), sterowanie silnikiem (rozruch, zatrzymywanie, ochrona silników) i ochronę systemu (izolacja przed zwarciem, przeciążeniem i zwarciem doziemnym). Krótko mówiąc, jest to centrum zarządzania energią typu plug-and-play dla obiektów przemysłowych i komercyjnych.

Zalety produktu

Cechy produktu

W odróżnieniu od typowych szaf wysuwnych, modułowa szafa rozdzielcza MNS typu wysuwnego posiada następujące charakterystyczne cechy:

Parametry produktu

Zastosowanie produktu (scenariusze)

Modularyzacyjna szafa rozdzielcza typu wysuwnego MNS jest szeroko stosowana w:

● Zakłady przemysłowe: linie montażowe samochodów, produkcja żywności i napojów, chemiczne przetwarzanie wsadowe

● Kompleksy handlowe: galerie handlowe, wielopiętrowe biurowce, szpitale

● Infrastruktura: Stacje uzdatniania wody, przepompownie, systemy obsługi bagażu lotniskowego

● Centra danych: główna tablica rozdzielcza niskiego napięcia (LVMDB) i zdalne panele zasilania (RPP)

● Energia odnawialna: falowniki farm fotowoltaicznych, zasilanie pomocnicze turbin wiatrowych

● Morskie i offshore: dystrybucja energii na pokładzie statku

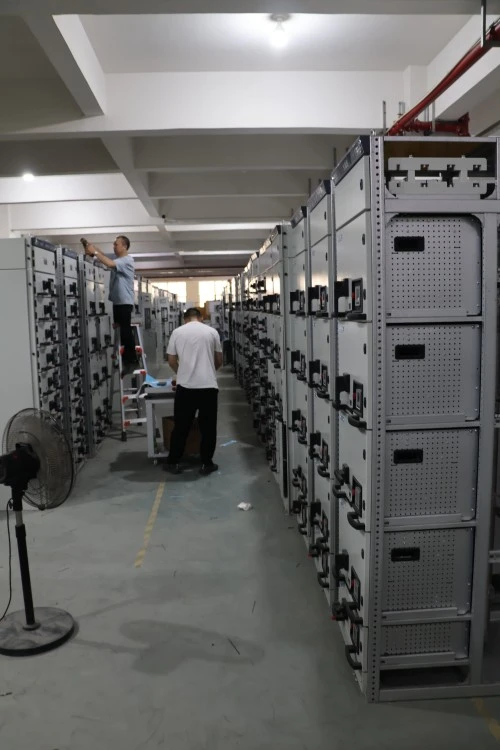

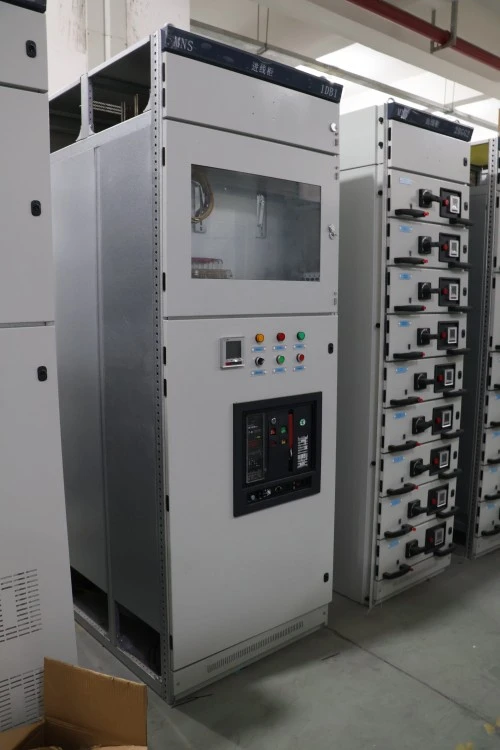

Szczegóły produkcji

● Lugao Power Co., Ltd.produkuje każdą modułową szafę rozdzielczą MNS z precyzją:

● Materiał obudowy: stal walcowana na zimno o grubości 2,0 mm, całkowicie spawana rama w standardzie IP40 (opcjonalnie IP54). Grubość powłoki proszkowej ≥80μm, kolor jasnoszary RAL 7035.

● System szyn zbiorczych: Prostokątne szyny miedziane (przewodność 98% IACS) z cynowanymi złączami. Wszystkie szyny zbiorcze są w pełni izolowane za pomocą koszulek termokurczliwych (czerwony, żółty, niebieski, szary dla przewodu neutralnego).

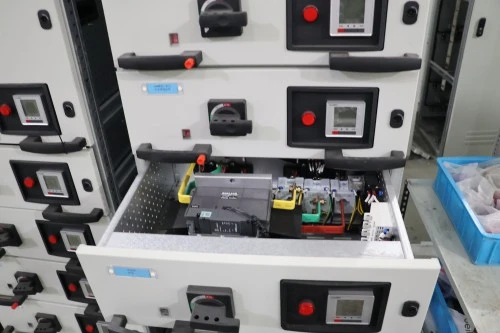

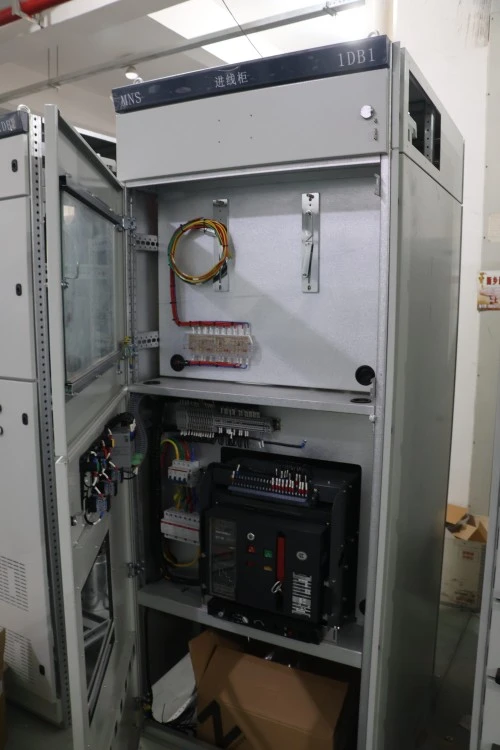

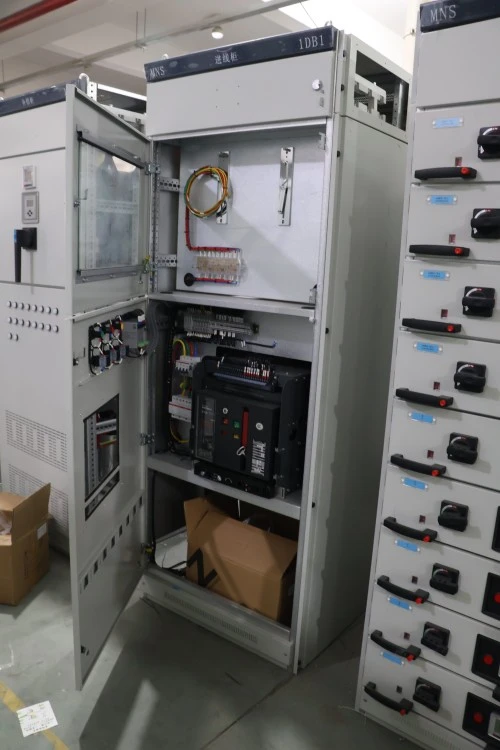

● Kołyska szuflady: Wykonana ze stali ocynkowanej o grubości 2,5 mm z samosmarującymi nylonowymi rolkami. Siła wsuwania/wyciągania szuflady ≤150N po 500 cyklach.

● Stałe styki: Końcówki ze stopu srebra, konstrukcja sprężynowa. Przystosowany do 2000 włożeń bez pogorszenia wydajności.

● Styki wtórne: 24-pinowe wtyczki i gniazda, posrebrzane złącza. Zaprojektowane na 10 000 cykli łączeniowych.

● Identyfikacja szuflady: Etykieta z możliwością grawerowania laserowego na froncie każdej szuflady. Opcjonalny kod QR do śledzenia zasobów cyfrowych.

● Testy fabryczne: Każda jednostka funkcjonalna przechodzi pełną kontrolę okablowania, test wytrzymałości dielektrycznej (2,5 kV przez 1 minutę) i test wzrostu temperatury (przy 1,1x prądzie znamionowym). Raporty z testów są dołączone do przesyłki.

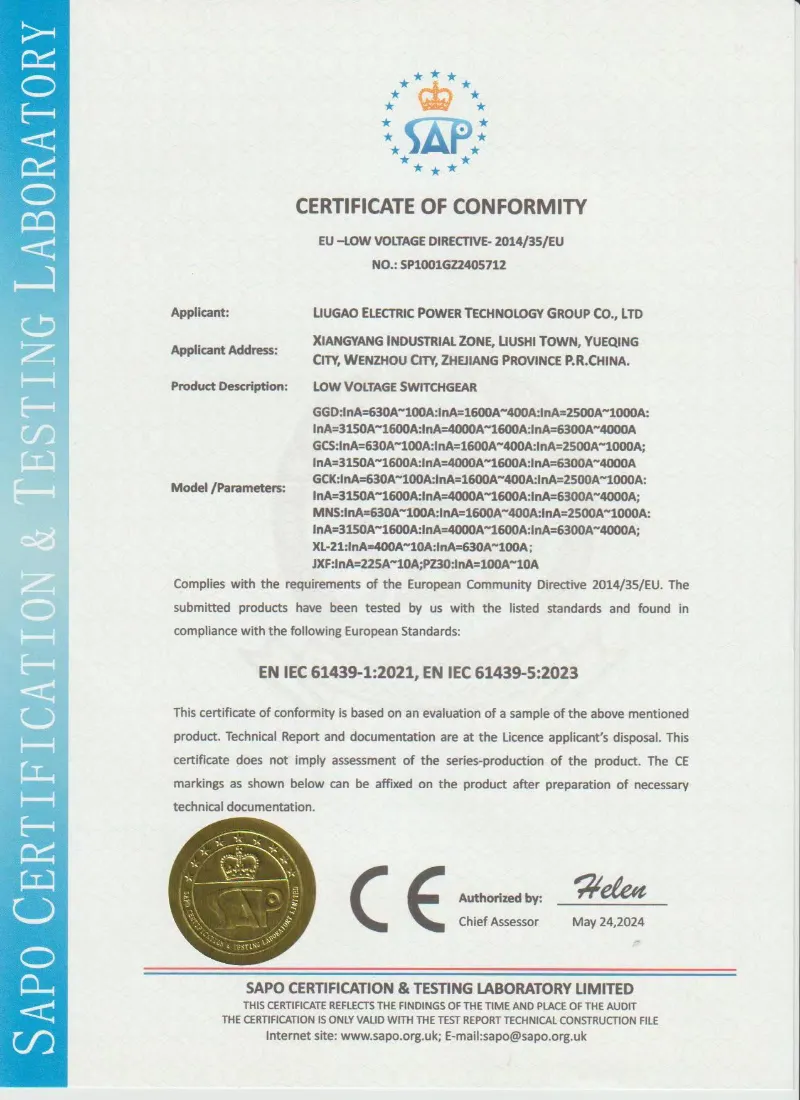

Certyfikacja i zapewnienie jakości

Lugao przestrzega procedur zarządzania jakością opartych na ISO w zakresie produkcji rozdzielnic. W przypadku zamówień projektowych możemy dostarczyć dokumenty z kontroli, raporty z rutynowych testów i zdjęcia produktów przed wysyłką, zgodnie z potwierdzoną umową techniczną.

• System zarządzania jakością ISO 9001
• System zarządzania środowiskowego ISO 14001
• Projektowanie i testowanie w oparciu o normę IEC 61439-1/2
• Raport z rutynowych testów przed wysyłką
• Zdjęcia z inspekcji fabrycznej dostępne na życzenie

Pakowanie, wysyłka i obsługa posprzedażna

Pakowanie i wysyłka

● Indywidualne opakowanie szufladowe: Antystatyczna folia bąbelkowa wewnątrz pudełka z tektury falistej, oznaczona schematem obwodu i wartościami znamionowymi.

● Opakowanie w głównej szafce: folia stretch + papier VCI + skrzynia eksportowa ze sklejki (grubość 15 mm). Wszystkie podstawy skrzyń są wyposażone w kieszenie na wózki widłowe.

● Termin wysyłki: FOB Ningbo, główne porty CIF lub EXW.

● Czas realizacji: 20 dni roboczych w przypadku konfiguracji standardowych.

Obsługa posprzedażna

● Okres gwarancji: 12 miesięcy od daty uruchomienia (maksymalnie 18 miesięcy od wysyłki).

● Bezpłatna zdalna pomoc techniczna poprzez rozmowę wideo lub e-mail (odpowiedź w ciągu 4 godzin roboczych).

Często zadawane pytania:

P1: Jaka jest różnica pomiędzy szufladami 8E/2, 8E i 16E?

Odp.: Dotyczy to modułów wysokości szuflad: 8E/2 = 100mm (półmoduł), 8E = 200mm (moduł pełny), 16E = 400mm (moduł podwójny). Im większa szuflada, tym wyższy dopuszczalny prąd i więcej dostępnych zacisków wtórnych.

P2: Czy mogę wymienić szufladę bez odłączania zasilania?

O: Tak. Jest to podstawowa cecha modułowej szafy rozdzielczej typu wysuwnego MNS. Przesunąć szufladę do pozycji izolowanej (biały uchwyt), odblokować i wyciągnąć. Główny autobus pozostaje pod napięciem. Zawsze jednak najpierw odłączaj stronę obciążenia.

P3: Czy szafa jest wyposażona w system monitorowania temperatury?

Odp.: Jednostki standardowe nie obejmują monitorowania, ale oferujemy opcjonalne inteligentne szuflady z wbudowanymi czujnikami PT100 i centralnym wyświetlaczem pokazującym temperaturę szyn zbiorczych i szuflad.

P4: Czy szafę można później rozbudować bez wymiany istniejących sekcji?

O: Tak. Każda sekcja pionowa jest mechanicznie i elektrycznie zaprojektowana do podłączenia bocznego. Można przykręcić dodatkową szafę do dowolnego końca i połączyć szyny zbiorcze za pomocą dostarczonych zestawów rozszerzających.
