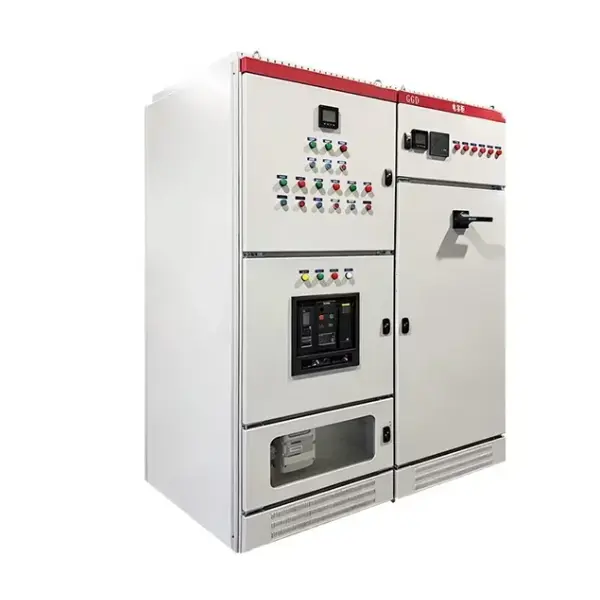

Modułowa rozdzielnica niskiego napięcia typu stacjonarnego GGD

Definicja i podstawowa tożsamość

Modułowa rozdzielnica niskiego napięcia typu stacjonarnego GGD jest zestawem rozdzielnicy stojącej w obudowie wewnętrznej, stojącej w obudowie metalowej. Został zaprojektowany specjalnie dodystrybucja prądu przemiennego niskiego napięciaw trójfazowych przemysłowych i komercyjnych systemach elektrycznych. Jako podstawowy produkt w hierarchii dystrybucji mocy, znajduje się pomiędzy zaciskami wtórnymi transformatora a tablicami rozdzielczymi końcowych odgałęzień, pełniąc funkcję głównego węzła zasilania instalacji.

Parametry produktu

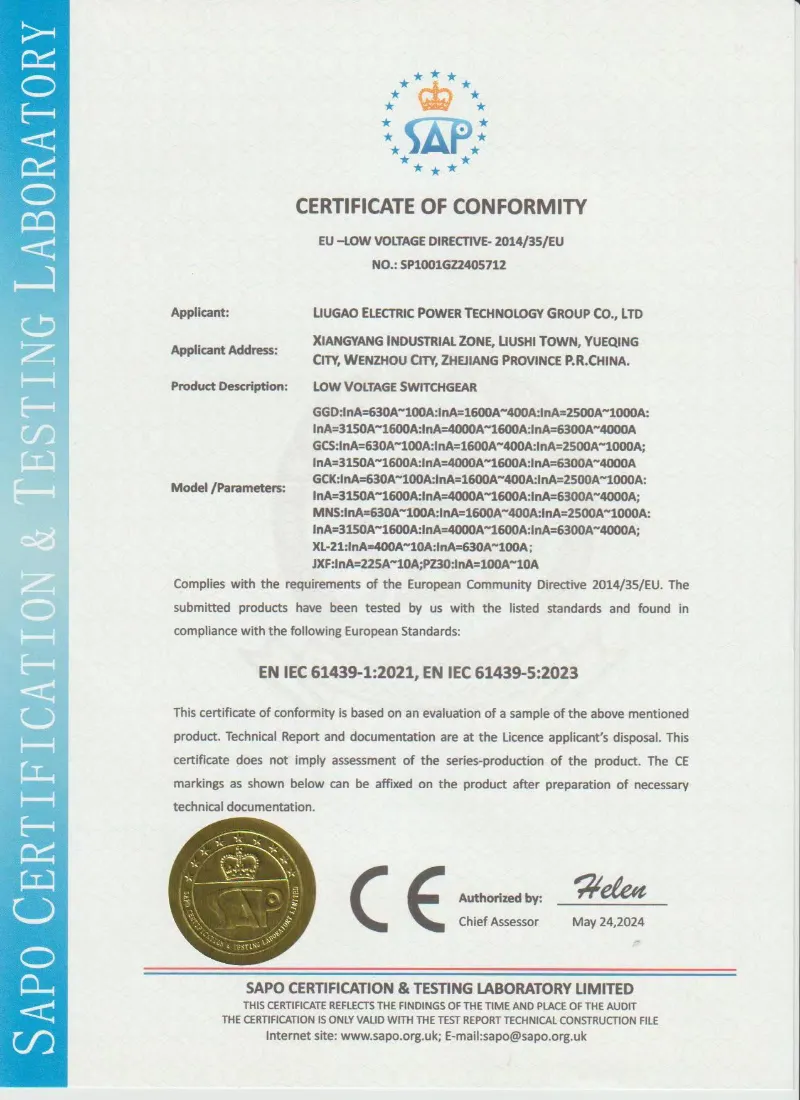

Certyfikacja i zapewnienie jakości

Lugaoprodukuje rozdzielnice niskiego napięcia typu stacjonarnego GGD zgodnie z wymaganiami technicznymi projektu i obowiązującymi normami dotyczącymi rozdzielnic niskiego napięcia. Przed wysyłką można dostarczyć raporty z rutynowych kontroli i testów, zgodnie z potwierdzoną umową techniczną.

• Projektowanie i testowanie w oparciu o normę IEC 61439-1/2
• Produkcja i kontrola w oparciu o GB/T 7251
• Test wytrzymywania częstotliwości sieciowej
• Test rezystancji izolacji
• Kontrola okablowania i działania funkcjonalnego
• Weryfikacja wzrostu temperatury zgodnie z konfiguracją
• Raport z rutynowych testów przed wysyłką
• Zdjęcia z inspekcji fabrycznej dostępne na życzenie

Naprawiono filozofię instalacji

W odróżnieniu od rozdzielnic wysuwnych, w których jednostki funkcjonalne można wysuwać na prowadnicach, w GGD zastosowano koncepcję montażu na stałe:

● Wszystkie urządzenia podstawowe — wyłączniki powietrzne (ACB), wyłączniki kompaktowe (MCCB) i przełączniki izolacyjne — są przykręcone bezpośrednio do sztywnych płyt montażowych.

● Połączenia elektryczne pomiędzy urządzeniami i szynami zbiorczymi są okablowane na stałe za pomocą skręcanych połączeń miedzianych lub połączeń kablowych, a nie styków wtykowych.

● To stałe podejście eliminuje złożoność mechaniczną, koszty i konserwację związaną z mechanizmami przesuwnymi, dzięki czemu idealnie nadaje się do stabilnych, długoterminowych instalacji, w których pozycje obwodów rzadko się zmieniają.

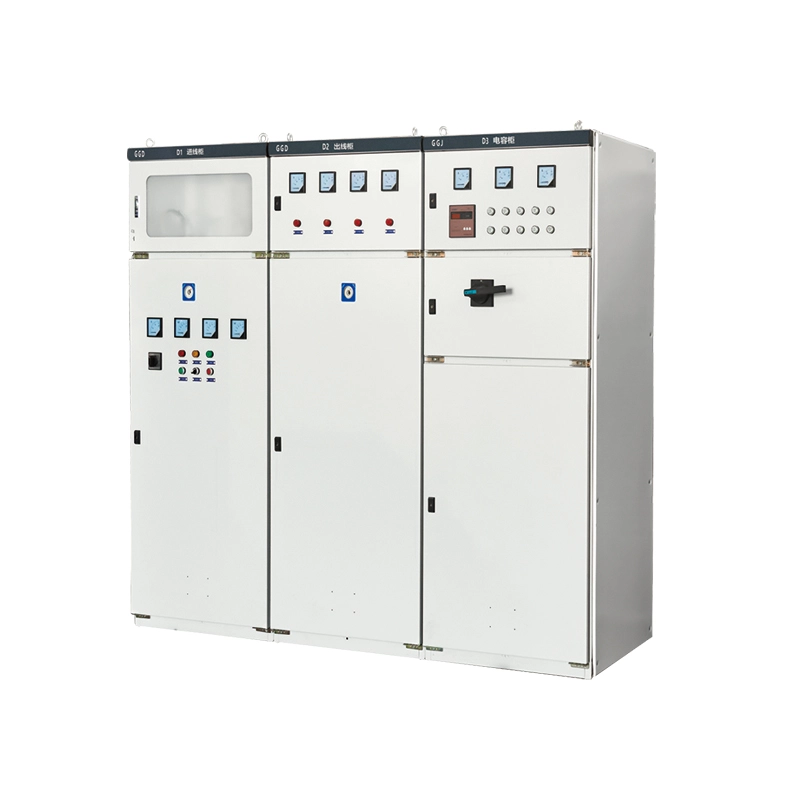

Modułowa konstrukcja obudowy

● Obudowa zbudowana jest ze standardowych szaf modułowych, z których każda ma tę samą wysokość i głębokość:

● Wymiary ramy: 2200 mm (wys.) × 600/800/1000/1200 mm (szer.) × 600/800 mm (gł.)

● Każda szafa jest niezależnym, spawanym modułem stalowym, który można skręcić obok siebie, tworząc ciągły zestaw rozdzielnic.

● Szafy są funkcjonalnie klasyfikowane jako jednostki dopływowe (odbiorcze), magistralowo-złączowe (połączenie magistralne) lub zasilające (dystrybucyjne).

Zalety produktu

Zaleta 1 – Wytrzymałość konstrukcyjna

Wzmocniona rama ze stali 8MF pomaga utrzymać stabilność mechaniczną poniżej potwierdzonego poziomu wytrzymywania zwarć. Znamionowy prąd szczytowy wytrzymywany: 63 kA. Rama szafy została zaprojektowana tak, aby spełniać specyficzne dla projektu wymagania dotyczące wytrzymałości zwarciowej. Znamionowy szczytowy prąd wytrzymywany można skonfigurować zgodnie z potwierdzonym projektem elektrycznym.

Zaleta 2 – modułowe i szybkie wdrożenie

Standaryzowane pola wejściowe, łącznikowe i zasilające. Ta sama wysokość/głębokość. Szybka konfiguracja projektu poprzez rozmieszczenie standardowych jednostek obok siebie. Skraca czas instalacji na miejscu i złożoność projektu.

Zaleta 3 – Ekonomiczny cykl życia

Montaż na stałe (bez mechanizmów wysuwnych) obniża koszt początkowy. Żadnych prowadnic szuflad, styków wtykowych i skomplikowanych blokad. Minimalna konserwacja, konkurencyjny całkowity koszt posiadania.

Zaleta 4 – Zoptymalizowane zarządzanie temperaturą

Chłodzenie konwekcyjne naturalne: dolne żaluzje + górna wentylowana pokrywa dachowa. Tworzy efekt komina – gorące powietrze unosi się, zasysa chłodne. Żadnych wentylatorów, żadnego hałasu, żadnej dodatkowej konserwacji.

Zaleta 5 – Uproszczona konserwacja i obsługa

Elementy sterujące, liczniki i wskaźniki na drzwiach wejściowych na ergonomicznej wysokości. Uchwyty wyłącznika dostępne bez otwierania drzwi. Przestronny układ wewnętrzny z oddzielnymi szynami zbiorczymi, wyłącznikiem i przedziałami kablowymi – łatwa kontrola wizualna.

Cechy produktu

Cecha 1: Wielowarstwowy system malowania proszkowego

Każdy panel stalowy poddawany jest pięcioetapowej obróbce wstępnej (odtłuszczanie, płukanie, fosforanowanie, pasywacja i suszenie), zanim otrzyma jednolitą elektrostatyczną powłokę proszkową epoksydowo-poliestrową. Powłoka ta zapewnia doskonałą przyczepność i odporność na wilgoć, zapewniającModułowa rozdzielnica niskiego napięcia typu stacjonarnego GGDzachowuje swój wygląd i ochronę przed korozją nawet w tropikalnym lub przemysłowym środowisku o dużej wilgotności.

Cecha 2: Przezroczyste bariery łukowe

Przegrody poliwęglanowe pomiędzy główną szyną zbiorczą a przedziałami aparatowymi. Zapewnia widoczną, fizyczną separację dla bezpieczeństwa operatora podczas kontroli, umożliwiając jednocześnie wizualne potwierdzenie stanu szyn zbiorczych.

Cecha 3: Przestronna strefa zakończenia kabla

● Duży dolny przedział kablowy z otwartą płytą kołnierzową, przystosowany do dużych promieni zgięcia kabla zasilającego. W zestawie regulowane zaciski kablowe, które zmniejszają naprężenia połączeń elektrycznych.

Cecha 4: Zintegrowana szyna uziemiająca

Ciągła szyna zbiorcza z uziemieniem miedzianym biegnie przez całą długość montażową z wstępnie nawierconymi punktami w każdej szafie. Upraszcza uziemienie obwodów wejściowych i wyjściowych na miejscu, zapewniając zgodność uziemienia systemu.

Cecha 5: Zewnętrzny uchwyt z kłódką

Uchwyty wyłącznika głównego montowane zewnętrznie, z możliwością blokady w pozycji WYŁĄCZONEJ. Umożliwia bezpieczne mechaniczne LOTO podczas konserwacji, zapewniając wyraźną izolację wizualną.

Cecha 6:Elastyczna konfiguracja szyn zbiorczych

Obsługuje wejście kablowe od góry/dołu i dystrybucję 3P4W lub 3P5W. Szyny fazowe wyraźnie oznaczone standardowym kodowaniem kolorami (żółty, zielony, czerwony, niebieski dla przewodu neutralnego), aby zminimalizować błędy w okablowaniu.

Zastosowanie produktu

Modułowa rozdzielnica niskiego napięcia typu stacjonarnego GGD jest szeroko stosowana w różnych sektorach, w których priorytetem jest niezawodna dystrybucja stacjonarna:

● Usługi i infrastruktura budowlana: dystrybucja oświetlenia na klatkach schodowych w wieżowcach mieszkalnych, zasilanie wentylacji parkingów podziemnych oraz szafy sterujące oświetleniem ulicznym.

● Przemysłowe systemy pomocnicze: panele zasilania sprężarek, niekrytyczne zasilacze silników procesowych w cementowniach i zakładach kruszyw oraz tablice rozdzielcze magazynów fabrycznych.

● Oczyszczanie wody i ścieków: Zasilanie silników stacji pomp do poboru wody surowej i odprowadzania oczyszczonych ścieków oraz zasilanie urządzeń dozujących chemikalia.

● Energia odnawialna: panele przyłączeniowe prądu przemiennego i tablice dystrybucji energii pomocniczej w naziemnych farmach słonecznych.

● Obiekty komercyjne: Panele synchronizacji i dystrybucji generatorów zapasowych w centrach handlowych oraz panele zasilania agregatów chłodniczych HVAC w stacjach energetycznych na kampusach uniwersyteckich.

● Zasilanie tymczasowe i budowlane: Tymczasowe skrzynki rozdzielcze zasilania na placu budowy i panele zasilania wciągników budowlanych, gdzie stała, wytrzymała konstrukcja zapewnia lepszą trwałość niż lżejsze konstrukcje panelowe.

Pakowanie i wysyłka

Każda szafa rozdzielcza niskiego napięcia GGD zabezpieczona jest folią antykorozyjną, wyściółką piankową i opakowaniem eksportowym ze sklejki. Podstawę szafy można zaprojektować do obsługi wózkiem widłowym zgodnie z wymaganiami dotyczącymi transportu.

Opakowanie: folia stretch, zabezpieczenie przed wilgocią i walizka eksportowa ze sklejki

Wysyłka: dostępne FOB Ningbo, główne porty CIF lub EXW

Mocowanie szafy: elementy wewnętrzne wzmocnione przed wysyłką

Dokumenty: w zestawie lista pakowania, schemat połączeń i raport z testów

Obsługa posprzedażna

Wsparcie techniczne przy montażu i uruchomieniu

Schemat okablowania i wsparcie dla rysunków układu

Wytyczne dotyczące części zamiennych do wyłączników, liczników i elementów sterujących

Warunki gwarancji zgodnie z potwierdzoną umową zamówienia

Często zadawane pytania

P1: Jaka jest różnica między rozdzielnicą stacjonarną GGD a rozdzielnicą wysuwną GCS/MNS?

GGD wykorzystuje wyłączniki montowane na stałe i połączenia przewodowe, podczas gdy GCS lub MNS wykorzystują moduły wysuwne. GGD jest bardziej opłacalny w przypadku stabilnych systemów dystrybucyjnych, w których obwody nie wymagają częstej wymiany.

P2: Czy szafę GGD można dostosować zgodnie z moim schematem jednokreskowym?

Tak. Lugao może skonfigurować szafy wejściowe, zasilające, sprzęgowe, pomiarowe i kompensacyjne zgodnie ze schematem elektrycznym i wymaganiami marki komponentów.

P3: Jakich marek komponentów można używać?

Typowe opcje obejmują ABB, Schneider, Siemens, CHINT, Delixi lub inne marki określone dla projektu, w zależności od budżetu i wymagań technicznych.

P4: Jakie dokumenty są dostarczane przed wysyłką?

Możemy dostarczyć rysunki układu, schematy okablowania, raporty z rutynowych testów, listy pakowania i zdjęcia produktów przed wysyłką, zgodnie z potwierdzonym zamówieniem.
