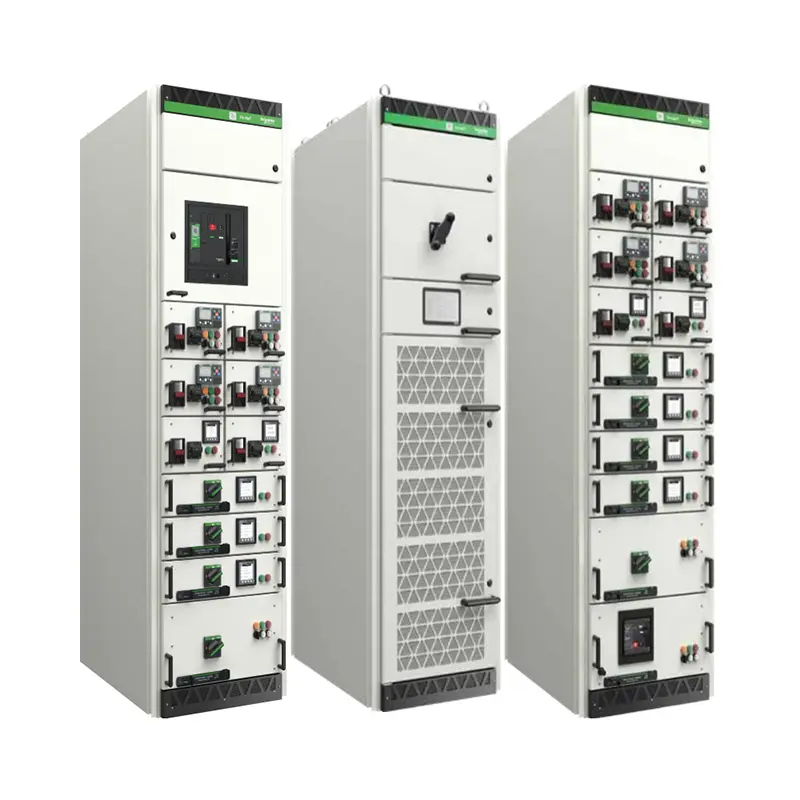

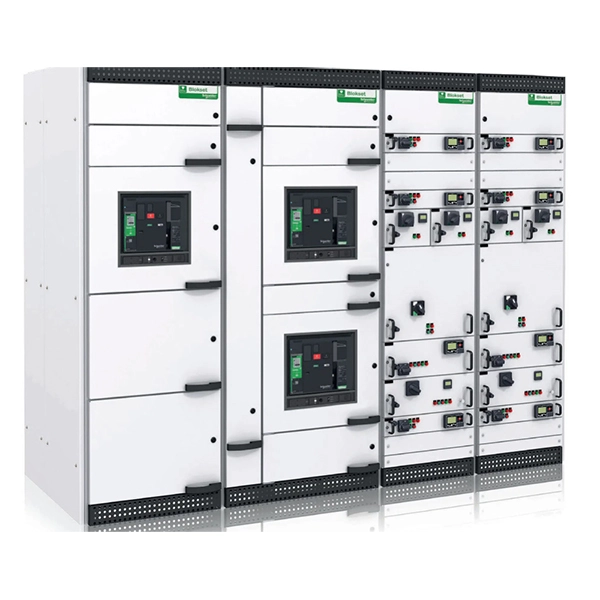

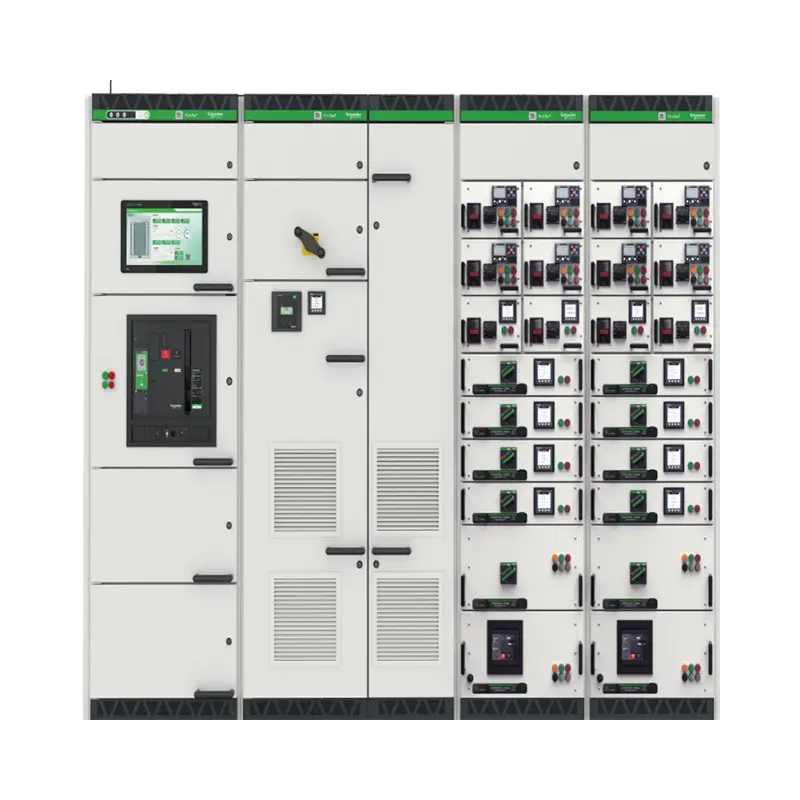

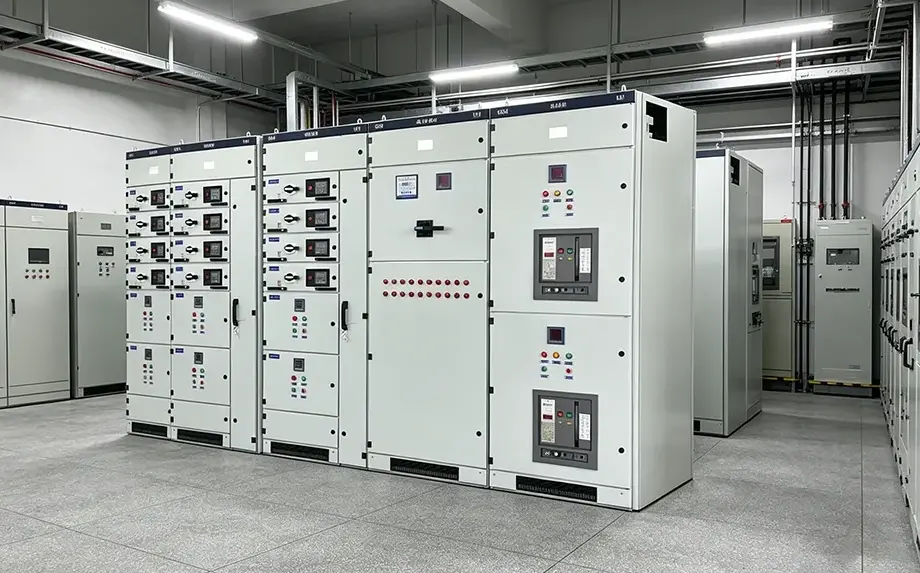

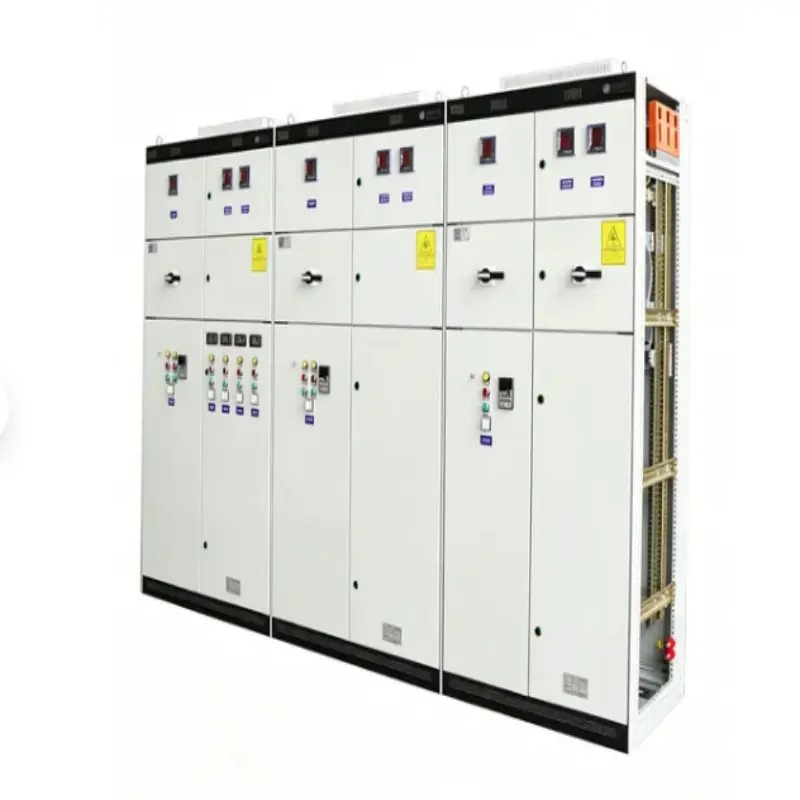

Inteligentna rozdzielnica panelowa typu szufladowego do dystrybucji zasilania

Inteligentna rozdzielnica panelowa z szufladami do dystrybucji zasilania firmy Lugao Power Co., Ltd. to wysokowydajny zespół niskiego napięcia, który łączy w sobie inteligentną ochronę, pomiary i komunikację. W przeciwieństwie do tradycyjnych paneli stałych, ta wersja z szufladami umożliwia wkładanie i wyjmowanie każdego modułu obwodu bez wyłączania całego systemu. W każdej szufladzie znajduje się dedykowany wyłącznik automatyczny, sterownik i czujniki. „Inteligentne” możliwości wynikają z wbudowanych analizatorów jakości energii, komunikacji Modbus TCP/IP lub Profibus oraz automatycznych alertów o awariach. TheRozdzielnicanadaje się do systemów AC 690 V, 50/60 Hz, prąd znamionowy do 6300A. Spełnia normy IEC 61439-1/2 i GB/T 7251.

Cechy produktu i zastosowanie (w formacie pytań i odpowiedzi)

W tej sekcji omówiono typowe obawy kupujących i podkreślono zalety inżynieryjne inteligentnej rozdzielnicy panelowej typu szufladowego do dystrybucji zasilania.

P1: W jaki sposób mechanizm szuflady poprawia konserwację?

Odp.: Urządzenie posiada szufladę z trzema pozycjami (podłączona/testowana/odłączona) z blokadami mechanicznymi. Możesz wymienić uszkodzoną szufladę w czasie krótszym niż 60 sekund, bez wyłączania sąsiednich obwodów. Jest to kluczowa zaleta inteligentnej rozdzielnicy panelowej typu szufladowego do dystrybucji zasilania dla obiektów o znaczeniu krytycznym.

P2: Jakie „inteligentne” funkcje są wbudowane?

Odp.: Monitorowanie napięcia, prądu, współczynnika mocy i harmonicznych w czasie rzeczywistym. Automatyczny alarm w przypadku przeciążenia, zwarcia lub wzrostu temperatury. Dzienniki danych można eksportować poprzez RS485 lub Ethernet. Zdalne sterowanie wyłączaniem/zamykaniem z centralnego systemu SCADA.

P3: Czy mechanizm szuflady jest niezawodny po wielu włożeniach?

O: Tak. Każda szuflada jest testowana pod kątem 5000 operacji mechanicznych i 1000 operacji elektrycznych bez pogorszenia wydajności. Styki są posrebrzane za pomocą sprężyny.

P4: Gdzie można zainstalować ten produkt?

Lista zastosowań:

1. Centra danych: dla redundantnych ścieżek zasilania i minimalnego MTTR (średni czas naprawy).

2. Szpitale: krytyczne obwody podtrzymywania życia wymagają nieprzerwanego zasilania.

3. Zakłady przemysłowe: Centra sterowania silnikami (MCC) przenośników, pomp i sprężarek.

4. Kompleksy handlowe: oświetlenie centrum handlowego i dystrybucja HVAC.

5. Energia odnawialna: integracja energii słonecznej/wiatrowej ze sprzężeniem zwrotnym inteligentnych sieci.

Parametry produktu (specyfikacja)

Szczegóły produkcji (jakość i produkcja)

1. Obudowa: blacha stalowa walcowana na zimno o grubości 2,0 mm, cynkowana galwanicznie i malowana proszkowo (RAL 7035). Odporność na korozję > 500 godzin testu w mgle solnej.

2. Mechanizm szuflady: Precyzyjne prowadnice z uchwytem samoblokującym. Ochrona palców IP20 wewnątrz przegródek szuflad.

3. System szyn zbiorczych: Prostokątne szyny miedziane (przewodność 98% IACS), w pełni izolowane za pomocą koszulek termokurczliwych.

4. Okablowanie: Kable z certyfikatem UL1015 lub 60245 IEC, oznaczone podwójnymi numerami i kodami kolorystycznymi.

5. Testowanie: Każde zmontowane urządzenie przechodzi:

● Wytrzymałość na napięcie dielektryczne (3000 V AC przez 1 min)

● Test wtrysku pierwotnego i wtórnego

● Test działania mechanicznego szuflady

● Test wzrostu temperatury przy pełnym prądzie znamionowym

Pakowanie i dostawa

1. Opakowanie:

Każda szuflada jest indywidualnie owinięta antystatyczną folią PE. Panel główny jest chroniony przez ochraniacze krawędzi i przymocowany pasami do poddanej fumigacji drewnianej palety. Wszystkie obudowy pokryte są folią bąbelkową i tkaniną PP. Jednostki zewnętrzne o stopniu ochrony IP54 otrzymują dodatkową wodoodporną, laminowaną osłonę.

2. Znak wysyłkowy:

● Logo ugao Power, numer zamówienia, waga, wymiary i etykieta „Kruche – elektroniczne komponenty”.

3. Dostawa:

● Czas realizacji produkcji: 25–35 dni roboczych po zatwierdzeniu rysunku.

● Port: Szanghaj / Ningbo.

● Wysyłka: fracht morski (FCL lub LCL), fracht lotniczy w przypadku pilnych zapasowych szuflad.

Często zadawane pytania

P1: Czy mogę kupić pojedynczą szufladę jako część zamienną bez konieczności zakupu całego panelu?

O: Tak. Lugao Power Co., Ltd. sprzedaje indywidualne inteligentne szuflady. Możemy wyprodukować pasującą szufladę zapasową zgodnie z oryginalnym rysunkiem, etykietą szuflady, konfiguracją obwodów i modelem komponentu. Ostateczną zgodność należy potwierdzić na etapie przeglądu technicznego.

P2: Czy inteligentna rozdzielnica panelowa z szufladami do dystrybucji zasilania obsługuje zdalne resetowanie po wystąpieniu usterki?

Odp.: Tak, poprzez moduł komunikacyjny. Operator może zdalnie odłączyć, zdiagnozować usterkę i ponownie podłączyć (jeśli pozwalają na to lokalne przepisy bezpieczeństwa). Jednakże w przypadku wyłączeń zwarciowych nadal zaleca się ręczną kontrolę.

P3: Jaka jest maksymalna liczba szuflad na panel dla Twojego produktu?

Odp.: W przypadku szuflad 160A możemy zainstalować do 24 jednostek w panelu o wysokości 2200 mm. Do szuflad 630A maksymalnie 12 sztuk. Układ jest zgodny z separacją Form 4b, co oznacza, że ​​każda szuflada jest w pełni odizolowana we własnej metalowej komorze.

P4: Czy świadczycie usługę instalacji i uruchomienia?

Odp.: W standardzie zapewniamy zdalne uruchomienie wideo. Opcjonalnie: uruchomienie na miejscu przez inżynierów Lugao (koszty podróży + stawka dzienna, w cenie przedłużenie gwarancji o 1 rok).*

P5: Czy można zintegrować wyłączniki innych firm, takie jak Mitsubishi lub LS?

O: Absolutnie. Obudowa szuflady jest przystosowana do większości głównych marek: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT i innych. Wystarczy przy zakupie podać model wyłącznika.

Serwis posprzedażny i gwarancja

Okres gwarancji: 12 miesięcy (1 rok) od daty wysyłki.

W tym okresieLugao Power Co., Ltd.obejmuje wszelkie wady produkcyjne, w tym mechanizmy szuflad, inteligentne sterowniki i moduły komunikacyjne. Materiały eksploatacyjne (światła, bezpieczniki) nie są uwzględnione.
