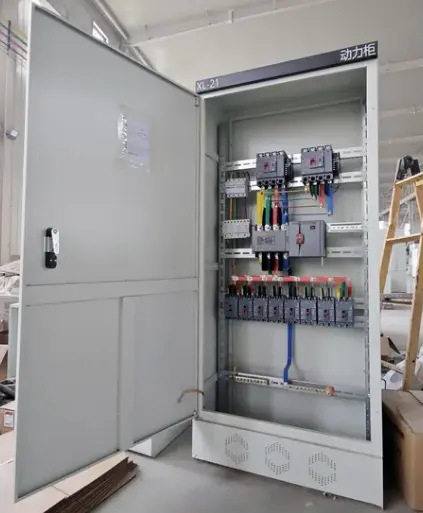

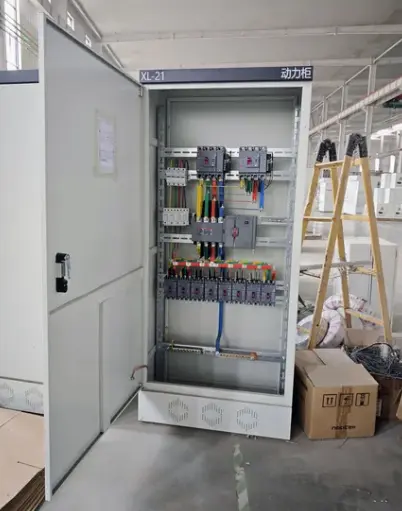

Rozdzielnica stacjonarna XL-21

Rozdzielnica stacjonarna XL-21 to montowana na ścianie lub stojąca, zamknięta szafka rozdzielcza niskiego napięcia, typowo o wartości znamionowej do 630 A. Posiada stałą wewnętrzną konstrukcję montażową — co oznacza, że ​​wszystkie wyłączniki, styczniki, liczniki i zaciski są trwale zamontowane na wewnętrznych szynach lub płytach montażowych, a nie można je wyjmować.

Co robi ten produkt?

● Odbiera i rozprowadza energię elektryczną z głównego źródła wejściowego do wielu obwodów wyjściowych

● Zapewnia ochronę nadprądową i zwarciową urządzeń znajdujących się za urządzeniem za pomocą wyłączników kompaktowych (MCCB) lub wyłączników miniaturowych (MCB).

● Umożliwia lokalne sterowanie silnikami, obwodami oświetleniowymi i innymi obciążeniami za pomocą przycisków lub przełączników zamontowanych na drzwiach

● Houses metering and monitoring devices such as ammeters, voltmeters, and digital power meters

● Izoluje obwody w celu bezpiecznej konserwacji za pomocą głównego wyłącznika zasilania lub wyłącznika automatycznego

Parametry techniczne

Normy i certyfikaty

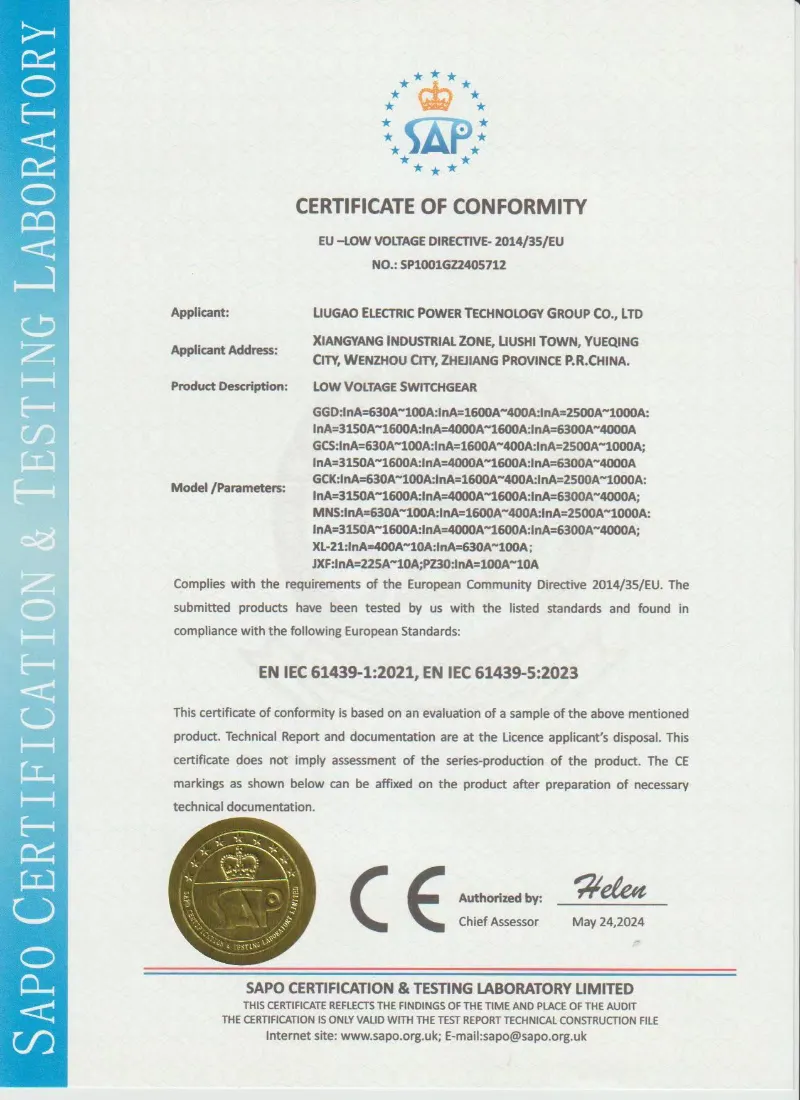

Rozdzielnica stała rozdzielcza zasilania XL-21 może być produkowana zgodnie z normami IEC 61439, GB/T 7251 i wymaganiami technicznymi specyficznymi dla projektu. Lugao Power obsługuje rutynowe testy fabryczne przed wysyłką, w tym test rezystancji izolacji, test napięcia wytrzymywanego o częstotliwości sieciowej, kontrolę okablowania, test działania mechanicznego i kontrolę wizualną.

• Zespoły rozdzielnic i sterownic niskonapięciowych IEC 61439
• System zarządzania jakością w fabryce ISO
• Raport z rutynowych testów dostępny przed dostawą
• Kontrola strony trzeciej obsługiwana na żądanie
• Dostępne są dostosowania OEM i specyficzne dla projektu

W przeciwieństwie do większych wyjmowanychrozdzielnicaXL-21 jest przeznaczony do zastosowań, w których zmiany obwodów są rzadkie, a prostota jest ceniona ponad elastyczność modułową. Jego stała konstrukcja zapewnia niższy koszt początkowy, mniejszą powierzchnię i łatwiejszą instalację. Krótko mówiąc, szafa rozdzielcza XL-21 to podstawa w dystrybucji małej i średniej mocy — niezawodna, nieskomplikowana i ekonomiczna.

Zalety produktu

Rozdzielnica stacjonarnej skrzynki rozdzielczej XL-21 oferuje kilka istotnych zalet, które czynią ją preferowanym wyborem w przypadku zastosowań w dystrybucji stacjonarnej.

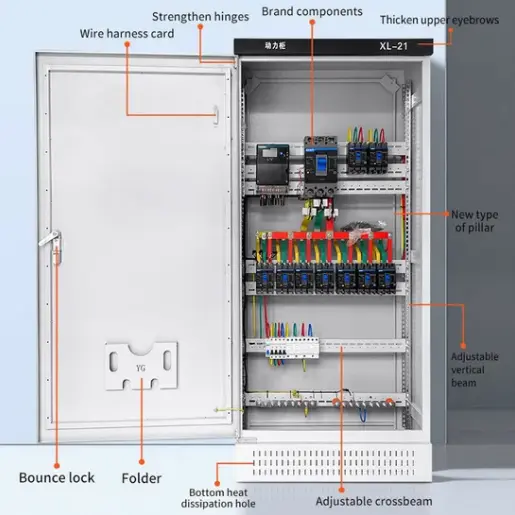

Cechy produktu

Rozdzielnica zasilania niskiego napięcia posiada następujące charakterystyczne cechy, które odróżniają ją od konkurencyjnych stacjonarnych skrzynek rozdzielczych.

Spawana rama z podwójną powłoką: Rama główna jest wykonana ze stali walcowanej na zimno o grubości od 1,5 mm do 2,0 mm, a wszystkie połączenia są spawane łukiem ciągłym w osłonie CO₂. Po zespawaniu cała obudowa poddawana jest odtłuszczaniu, fosforanowaniu i elektrostatycznemu malowaniu proszkowemu (minimum 70μm) w kolorze RAL 7035. To dwuwarstwowe zabezpieczenie znacznie przewyższa skrzynki nitowane lub skręcane w środowiskach korozyjnych.

Drzwi na zawiasach z możliwością otwarcia pod kątem 130°: Drzwi przednie są wyposażone w wytrzymałe zawiasy ze stali nierdzewnej umożliwiające otwarcie pod kątem 130° oraz trzypunktowy mechanizm ryglujący (góra, środek, dół) z klamką w standardzie DIN. Przezroczyste okienko przyrządowe umożliwia odczyt licznika bez otwierania drzwi.

Zdejmowane panele boczne i tylne: Zarówno panele boczne, jak i panel tylny można zdejmować za pomocą standardowego klucza imbusowego. Umożliwia to dostęp w zakresie 360° do komponentów wewnętrznych podczas instalacji lub konserwacji — funkcja rzadko spotykana w tanich skrzynkach rozdzielczych.

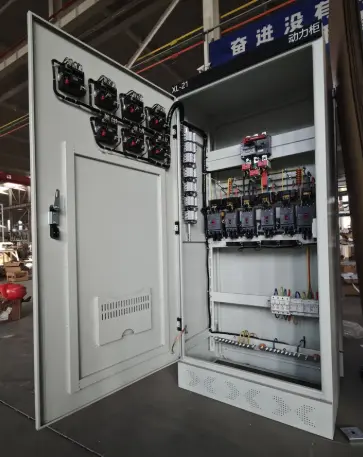

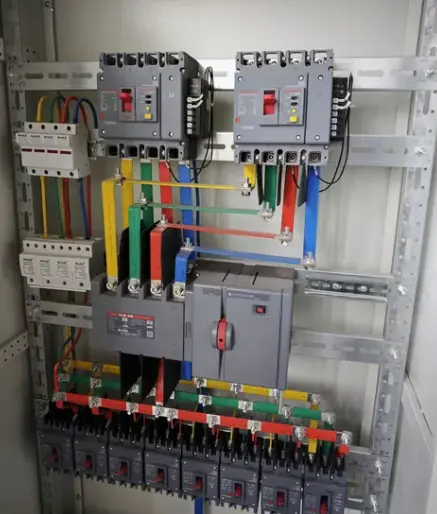

Uniwersalne szyny montażowe: Wewnątrz szafy znajdują się zarówno perforowane płyty montażowe (dla urządzeń przykręcanych), jak i szyny DIN (dla urządzeń zatrzaskowych). Ta konstrukcja z dwoma systemami obsługuje dowolną markę wyłączników MCCB, MCB, styczników lub listew zaciskowych.

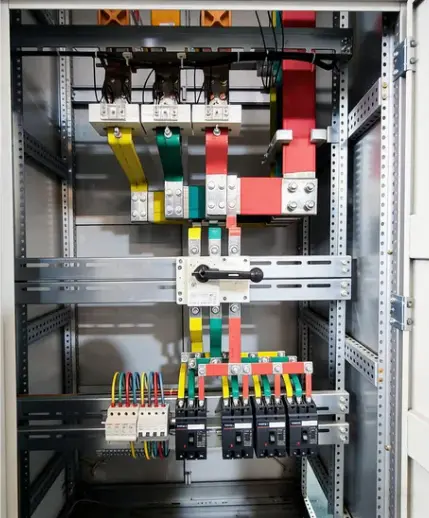

Zintegrowane szyny neutralne i uziemiające: Fabrycznie zainstalowana miedziana szyna neutralna (pełna pojemność) i szyna uziemiająca (połowa mocy) biegną przez całą wysokość obudowy, z wstępnie nawierconymi punktami połączeń co 50 mm. Nie ma potrzeby dodawania oddzielnych szyn zbiorczych na miejscu.

System zarządzania kablami: Pionowe koryta kablowe po lewej i prawej stronie, każde ze zdejmowanymi pokrywami. Zaślepki do wejścia/wyjścia kabli znajdują się na górze, na dole i po obu ścianach bocznych. Oddzielny kanał przewodów sterowniczych oddziela przewody niskiego napięcia od przewodów zasilających.

Odłącznik dopływowy z blokadą drzwi: Klamka głównego wyłącznika dopływowego jest mechanicznie połączona z drzwiami przednimi — drzwi nie można otworzyć, jeśli główny wyłącznik nie znajduje się w pozycji WYŁ. Ta funkcja bezpieczeństwa zapobiega przypadkowemu kontaktowi z częściami pod napięciem.

Oznaczenia obwodów wykonane metodą sitodruku: Każda pozycja obwodu jest wyraźnie oznaczona na wewnętrznej płycie montażowej za pomocą odpornego na zużycie sitodruku. Labels do not fade or peel off like adhesive stickers.

Zastosowanie produktu

Rozdzielnica stacjonarna XL-21 jest szeroko stosowana w następujących sektorach:

● Zakłady przemysłowe – warsztaty mechaniczne, linie montażowe, urządzenia do transportu materiałów, stanowiska spawalnicze (zwykle podajniki 100A – 630A)

● Budynki komercyjne – centra handlowe, piętra biurowe, sklepy detaliczne, restauracje (oświetlenie i ogólna dystrybucja energii)

● Zespoły mieszkalne – rozmieszczenie pięter w apartamentowcach, obiekty użyteczności publicznej, oświetlenie parkingów

● Infrastruktura – Oświetlenie tuneli, zasilanie punktów poboru opłat, szafy sterujące oświetleniem ulicznym

● Systemy HVAC – Główna dystrybucja dla agregatów chłodniczych, central wentylacyjnych, pompowni

● Temporary site power – Construction trailers, event power distribution, film production sets

We wszystkich tych scenariuszach elektryczna szafa rozdzielcza zapewnia równowagę kosztów, niezawodności i łatwości konserwacji, której nie jest w stanie dorównać bardziej złożona rozdzielnica.

Często zadawane pytania

Jaki jest zakres prądu znamionowego rozdzielnicy XL-21?

Stałą skrzynkę rozdzielczą zasilania XL-21 można zwykle skonfigurować w zakresie od 100 A do 630 A, zgodnie z obciążeniem projektu i konstrukcją obwodu.

Czy Lugao może dostosować układ komponentów wewnętrznych?

Tak. Możemy dostosować układ wyłączników MCCB, MCB, styczników, liczników, zacisków, szyn zbiorczych i pozycji wejść kablowych zgodnie z Twoim schematem jednokreskowym.

Jakie informacje podać przy wycenie?

Proszę podać napięcie znamionowe, prąd znamionowy, liczbę obwodów wejściowych i wyjściowych, dane techniczne wyłącznika, stopień ochrony, typ instalacji, ilość i port docelowy.

Czy możesz dostarczyć schematy połączeń przed rozpoczęciem produkcji?

Tak. Lugao może dostarczyć rysunki układu, schematy okablowania i dokumenty potwierdzające techniczne przed rozpoczęciem produkcji do zatwierdzenia przez klienta.

Czy szafa XL-21 nadaje się do użytku na zewnątrz?

Szafy standardowe XL-21 stosowane są głównie wewnątrz pomieszczeń. Do zastosowań zewnętrznych możemy dostosować wyższy stopień ochrony IP, konstrukcję przeciwdeszczową i powłokę antykorozyjną.

Pakowanie, wysyłka, obsługa posprzedażna i często zadawane pytania

Pakowanie i wysyłka

Opakowanie indywidualne:Każda szafka jest owinięta papierem antykorozyjnym VCI, następnie folią bąbelkową, następnie folią stretch i na koniec umieszczona w skrzyni ze sklejki o grubości 10 mm ze stalowymi ochraniaczami krawędzi.

Warunki wysyłki:FOB Ningbo, główne porty CIF lub Ex-works.

Czas realizacji:15 dni roboczych dla konfiguracji standardowych (do 10 jednostek).

Serwis posprzedażowy – 1 rok gwarancji

●Okres gwarancji:12 miesięcy od uruchomienia lub 18 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej.

●Zasięg:Wady produkcyjne, w tym pękanie spoin ramy, uszkodzenie powłoki (nieściernej), wadliwa blokada drzwi i błędy w okablowaniu.

● Exclusions:Uszkodzenia spowodowane niewłaściwą instalacją, przeciążeniem przekraczającym prąd znamionowy, uderzeniami fizycznymi, korozją spowodowaną nieokreślonymi chemikaliami lub działaniem siły wyższej.
