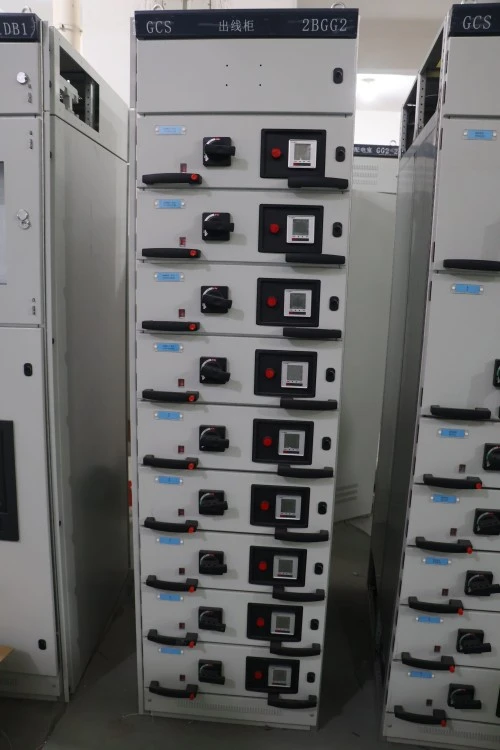

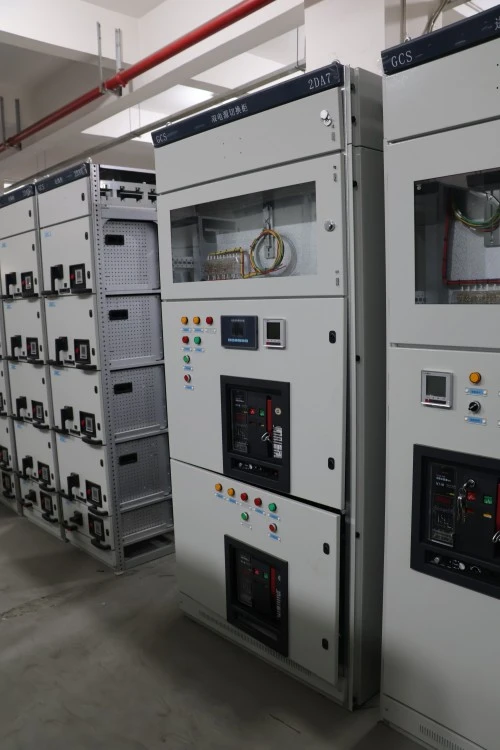

Rozdzielnica panelowa niskiego napięcia typu GCS

Rozdzielnica niskiego napięcia typu GCS w wersji wysuwnej to zaawansowany, zamknięty zespół rozdzielnicy, starannie zaprojektowany do odbioru, dystrybucji i inteligentnego sterowania silnikiem w trójfazowych systemach przemysłowych prądu przemiennego, pracujących przy napięciach znamionowych do 400 V (z wartościami znamionowymi izolacji sięgającymi 1000 V) i prądach znamionowych poziomej głównej szyny zbiorczej do 4000 A. Będąca podstawą nowoczesnych centrów dystrybucji energii niskiego napięcia, ta wysuwna rozdzielnica panelowa niskiego napięcia typu GCS integruje kompleksowy zestaw komponentów pierwotnych i wtórnych – w tym wyłączniki powietrzne (ACB), wyłączniki kompaktowe (MCCB), styczniki, przekaźniki przeciążeniowe termiczne, programowalne sterowniki logiczne (PLC) i wielofunkcyjne mierniki cyfrowe – w znormalizowane, w pełni wymienne modułowe jednostki szufladowe.

Parametr produktu (specyfikacja)

Poniżej znajduje się tabela specyfikacji technicznych standardowej rozdzielnicy panelowej niskiego napięcia GCS typu wysuwnego.

Częstotliwość znamionowa 50 Hz / 60 Hz Obowiązujące normy IEC 61439-1/2, GB/T 7251 Instalacja Wewnątrz, stojąca na podłodze Położenie szuflady Położenie podłączone, testowe, odłączone i wycofane Wejście kablowe Górne lub dolne wejście kabla Szyna zbiorcza Materiał Miedź lub aluminium w zależności od konfiguracji projektu Temperatura otoczenia -5°C do +40°C lub warunki specyficzne dla projektu Wysokość w standardzie ≤2000 m, większa wysokość dostępna zgodnie z projektem potwierdzenie.

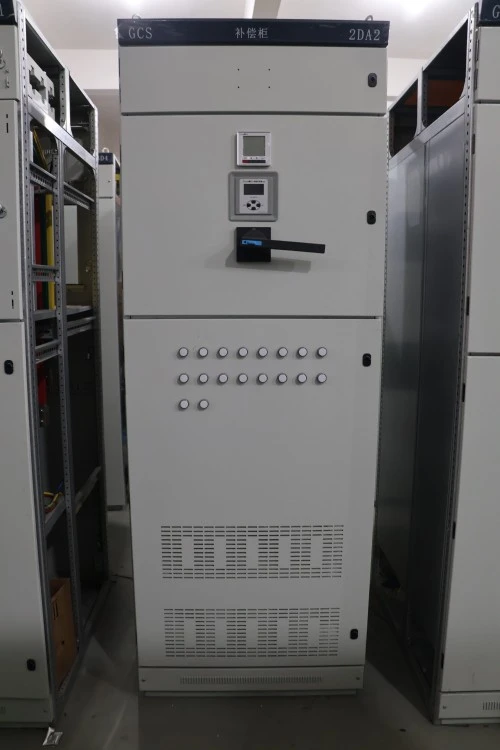

Cecha produktu i zastosowanie

P1: Jakie są wyjątkowe cechy funkcjonalne tej wysuwnej rozdzielnicy panelowej niskiego napięcia GCS?

Odp.: Rozdzielnica panelowa niskiego napięcia GCS typu wysuwnego charakteryzuje się wysoką wymiennością i bezpieczeństwem. Funkcjonalne szuflady o tej samej wartości są całkowicie wymienne, co eliminuje błędy w okablowaniu podczas awaryjnych wymian. Posiada również precyzyjny mechanizm blokady mechanicznej, który ściśle wymusza sekwencję „wyłączenie-test-włączenie”, uniemożliwiając operatorom podłączanie lub rozłączanie obwodów pod obciążeniem. Dodatkowo zaawansowana konstrukcja wentylacji zapewnia efektywne odprowadzanie ciepła w obwodach wysokoprądowych.

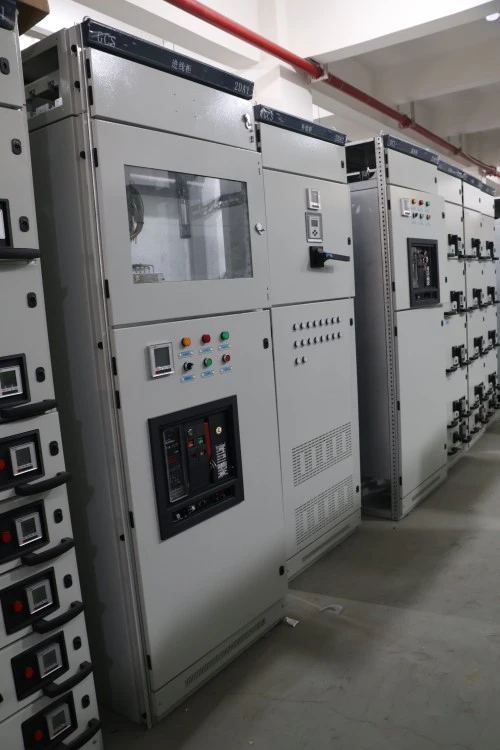

P2: Które scenariusze najlepiej pasują do tej rozdzielnicy?

Odp.: Ta wysuwna rozdzielnica panelowa niskiego napięcia GCS idealnie nadaje się do sektorów wymagających nieprzerwanego zasilania i szybkiego usuwania usterek. Typowe zastosowania obejmują rafinerie petrochemiczne (do sterowania pompami i sprężarkami), zakłady produkcyjne na dużą skalę (zautomatyzowane linie produkcyjne), systemy pomocnicze elektrowni, transport kolei miejskiej i komercyjne podstacje wieżowe. Wysuwana konstrukcja sprawia, że ​​jest to preferowany wybór w każdym środowisku o znaczeniu krytycznym, w którym należy zminimalizować przestoje.

Szczegóły produkcji

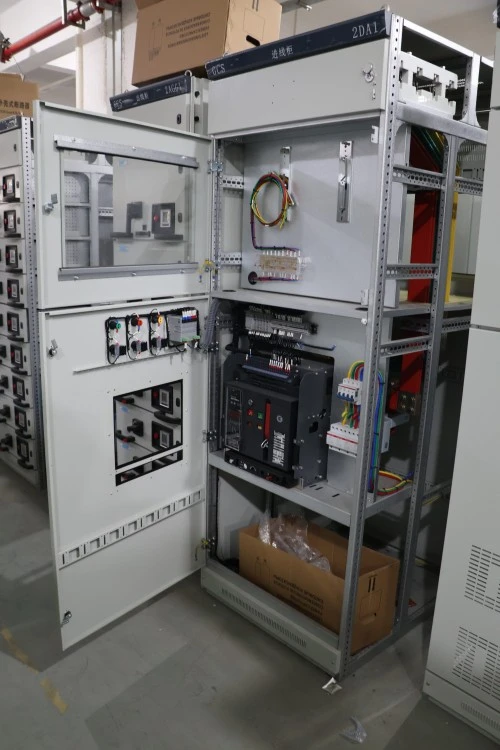

1. Wykonanie ramy szafy – precyzyjnie zaprojektowana konstrukcja

Obudowa wysuwnej rozdzielnicy panelowej niskiego napięcia typu GCS firmy Lugao Power zaczyna się od wysokiej jakości blach stalowych walcowanych na zimno, wybranych ze względu na ich doskonałą płaskość i integralność strukturalną. Wszystkie panele stalowe są przetwarzane w importowanych centrach wykrawania i gięcia CNC, uzyskując dokładność kąta gięcia w granicach ± ​​0,5° i dokładność położenia otworu w granicach ± ​​0,1 mm. Po uformowaniu rama poddawana jest wieloetapowej obróbce powierzchniowej: odtłuszczaniu, trawieniu kwasem, fosforanowaniu i elektrostatycznemu malowaniu proszkowemu epoksydowo, a następnie wypalaniu w temperaturze 180–200°C w celu uzyskania twardego, odpornego na korozję wykończenia. Zmontowana obudowa osiąga stopień ochrony IP30 do IP40, skutecznie chroniąc wewnętrzne elementy przed kurzem, wilgocią i przypadkowym kontaktem.

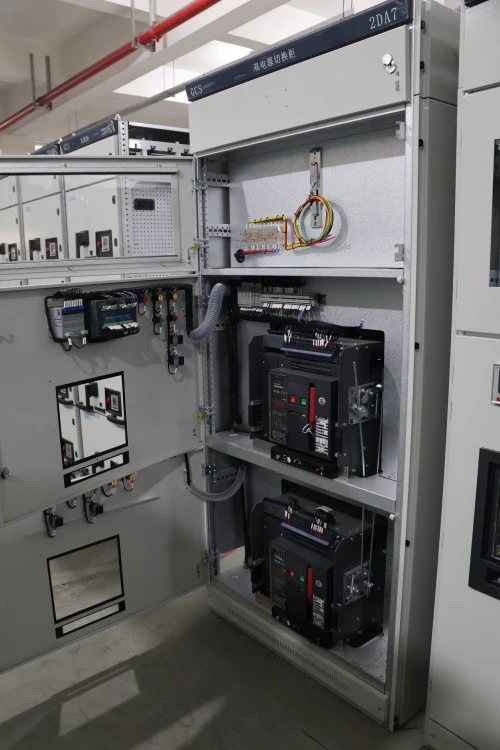

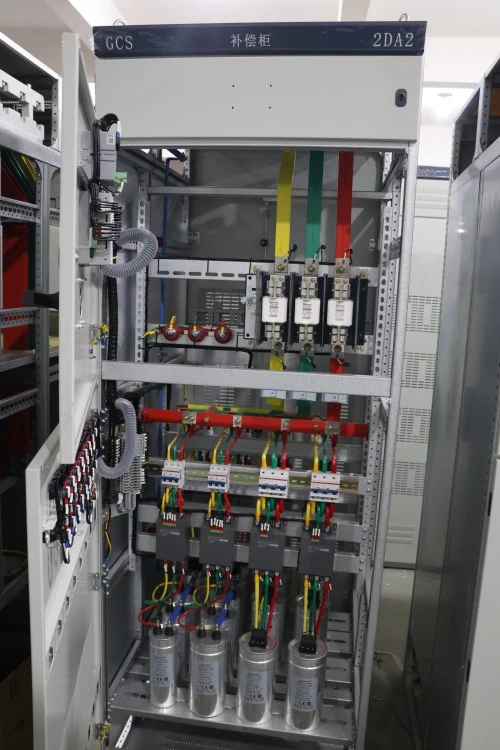

2. System szyn zbiorczych – rdzeń miedziany o wysokiej przewodności

Wszystkie szyny główne, pionowe i odgałęzione są wykonane z miedzi elektrolitycznej o czystości 99,95% (klasa T2), co zapewnia przewodność ≥ 98% IACS. Powierzchnie szyn zbiorczych są poddawane wielowarstwowej obróbce — cynowane, posrebrzane lub pokryte termokurczliwą izolacją termokurczliwą pod wysokim napięciem — aby zapobiec utlenianiu i poprawić rozpraszanie ciepła. Każde złącze szyn zbiorczych jest dokręcane za pomocą skalibrowanych narzędzi dynamometrycznych i oznaczane pod kątem identyfikowalności, eliminując lokalne gorące punkty, które mogłyby zagrozić długoterminowej niezawodności.

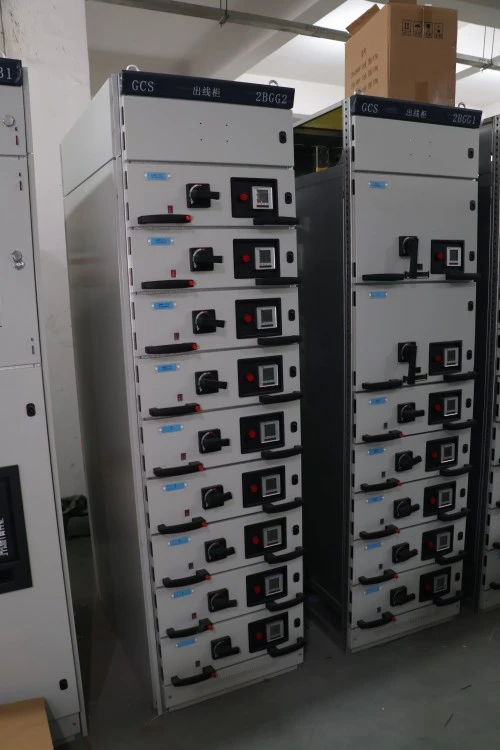

3. Montaż szuflady – procedura dostrajania „trzech przejść”.

Każda wysuwna jednostka funkcjonalna poddawana jest naszemu ekskluzywnemu, trzyprzebiegowemu tuningowi suwaków:

1: Szyny prowadzące są montowane ręcznie i ustawiane w celu wstępnego wyrównania.

2: Szuflada jest wkładana i wyjmowana bez obciążenia, aby sprawdzić płynność mechaniczną i działanie zatrzasku.

3: Podczas testu ciągłości elektrycznej szuflada jest poddawana wielokrotnym cyklom, monitorując rezystancję styku pierwotnego i wtórnego. Zatwierdzone są wyłącznie jednostki spełniające nasz próg płynnego działania.

Ta rygorystyczna procedura zapewnia, że ​​każda szuflada przesuwa się bez wysiłku i utrzymuje doskonały kontakt elektryczny w całym zakresie ruchu.

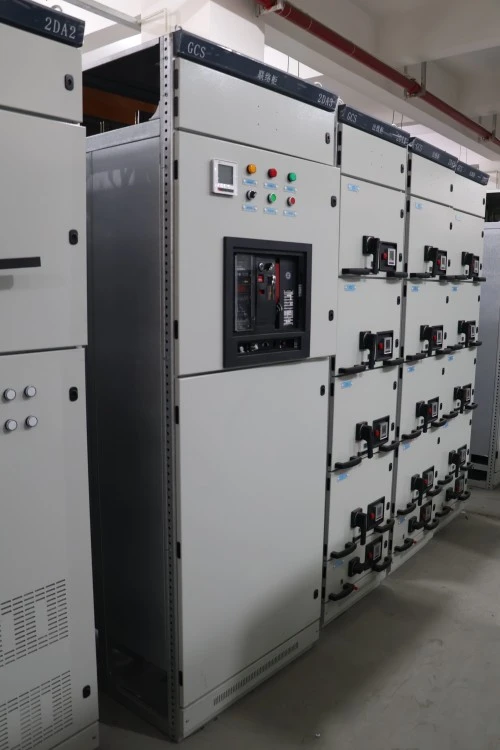

4. Przewaga konkurencyjna – węższe tolerancje i doskonałe kontakty

W porównaniu ze standardowymi alternatywami rynkowymi zalety produkcyjne Lugao Power są namacalne i mierzalne:

Kontrola tolerancji prowadnicy: Utrzymujemy odstęp mechanizmu szuflady na poziomie ± 0,5 mm (typowa branża wynosi ≥ ± 1,0 mm). Ta węższa tolerancja zapobiega wibracjom lub zwisaniu szuflady podczas pracy, bezpośrednio eliminując główną przyczynę zużycia styków głównych i przegrzania.

Posrebrzane złącza główne: Wszystkie styki wtykowe są wykonane ze stopu miedzi i wykończone warstwą srebra o grubości ≥6 μm. Niższa rezystancja styków srebra i doskonałe właściwości przeciwutleniające znacznie zmniejszają straty mocy w punktach połączeń, poprawiając długoterminową stabilność termiczną i efektywność energetyczną całej wysuwnej rozdzielnicy panelowej niskiego napięcia GCS.

Certyfikacja i zapewnienie jakości

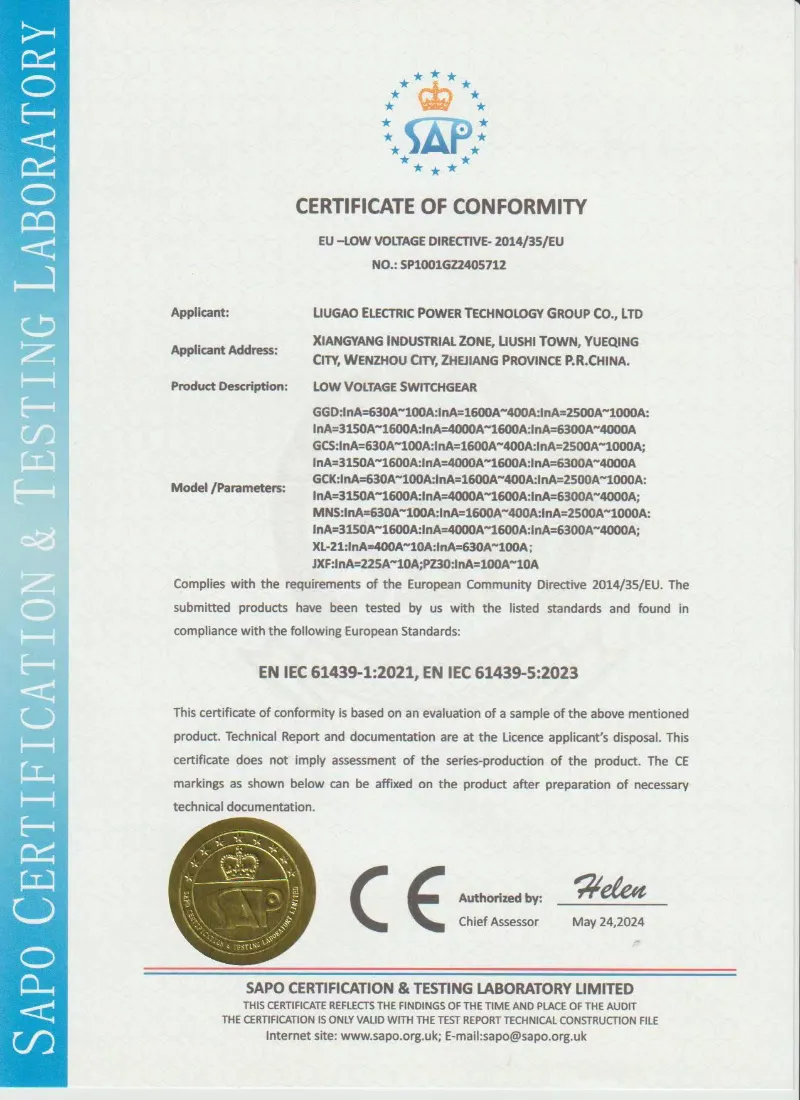

Lugao produkuje rozdzielnice niskiego napięcia typu wysuwnego GCS zgodnie z wymaganiami technicznymi projektu i obowiązującymi normami dotyczącymi rozdzielnic niskiego napięcia, takimi jak IEC 61439-1/2 i GB/T 7251. Rutynowe kontrole i raporty z testów mogą być dostarczone przed wysyłką zgodnie z potwierdzoną umową techniczną.

• Projektowanie i testowanie w oparciu o normę IEC 61439-1/2
• Produkcja i kontrola w oparciu o GB/T 7251
• Test wytrzymywania częstotliwości sieciowej
• Test rezystancji izolacji
• Test działania mechanicznego szafek szufladowych
• Kontrola działania blokady
• Test okablowania wtórnego i działania funkcjonalnego
• Kontrola momentu obrotowego połączenia szyn zbiorczych
• Raport z rutynowych testów przed wysyłką
• Zdjęcia z inspekcji fabrycznej dostępne na życzenie



Pakowanie, wysyłka i obsługa posprzedażna

Pakowanie i wysyłka:

Każda rozdzielnica panelowa niskiego napięcia typu wysuwnego GCS jest najpierw owijana folią PE w celu odparcia wilgoci i kurzu, a następnie zamykana w poddanych fumigacji, wytrzymałych drewnianych skrzyniach wzmocnionych stalowymi paskami. Do wrażliwych elementów elektronicznych stosujemy opakowania próżniowe oraz całkowicie hermetyczne narożniki ochronne, aby zapobiec uszkodzeniom w wyniku transportu. Standardowa wysyłka odbywa się za pośrednictwem kontenerów 20GP/40HQ, a przesyłki są ubezpieczone przez wiodących na świecie ubezpieczycieli morskich, aby w pełni chronić Twoją inwestycję.




Obsługa posprzedażna:

Lugao Power Co., Ltd. zapewnia kompleksową 12-miesięczną gwarancję od daty uruchomienia (lub 18 miesięcy od daty dostawy, w zależności od tego, co nastąpi wcześniej). Nasze usługi obejmują całodobową infolinię techniczną, zdalne wskazówki wideo oraz, w razie potrzeby, serwis na miejscu prowadzony przez certyfikowanych inżynierów. W przypadku nieprawidłowego działania w normalnych warunkach pracy zapewniamy bezpłatną naprawę lub części zamienne.




Pytania i odpowiedzi klientów

P: Czy rozdzielnica panelowa niskiego napięcia GCS typu wysuwnego jest kompatybilna z moim istniejącym systemem szynoprzewodów?

Odp.: Tak, ściśle przestrzega się zgodności. Konfigurujemy kołnierze przyłączeniowe tej rozdzielnicy panelowej niskiego napięcia typu GCS w wersji wysuwnej, aby idealnie pasowały do ​​​​poprzedniego transformatora i interfejsów szynowych za nim. Prosimy o dostarczenie rysunków układu rozdzielnicy na miejscu na etapie potwierdzenia technicznego, abyśmy mogli dostosować punkty połączeń.




P: Co się stanie, jeśli szuflada ulegnie awarii podczas pracy? Czy mogę to naprawić bez całkowitego wyłączenia?

Odpowiedź: Właśnie, szybka wymiana podczas pracy jest jego podstawową zaletą. Po prostu wyłączasz wyłącznik w danym przedziale, wyjmujesz wadliwą jednostkę i wsuwasz zapasową o identycznych parametrach. Pozostała część rozdzielnicy niskonapięciowej typu GCS w wersji wysuwnej kontynuuje pracę, przywracając moc w ciągu kilku minut.




P: Jak zapobiegać zdarzeniom łuku elektrycznego podczas konserwacji komory szyn zbiorczych?

Odp.: Bezpieczeństwo jest najważniejsze. Przedziały szyn głównych i odgałęzionych są całkowicie podzielone na przedziały. Pomiędzy komorą korpusu wysuwnego a pionową komorą szyn zbiorczych montujemy przegrody łukoodporne. Podczas dostępu do sekcji szyn zbiorczych wszystkie sąsiednie jednostki funkcjonalne można bezpiecznie zamknąć na kłódkę w pozycji „Odłączony/Test”.
