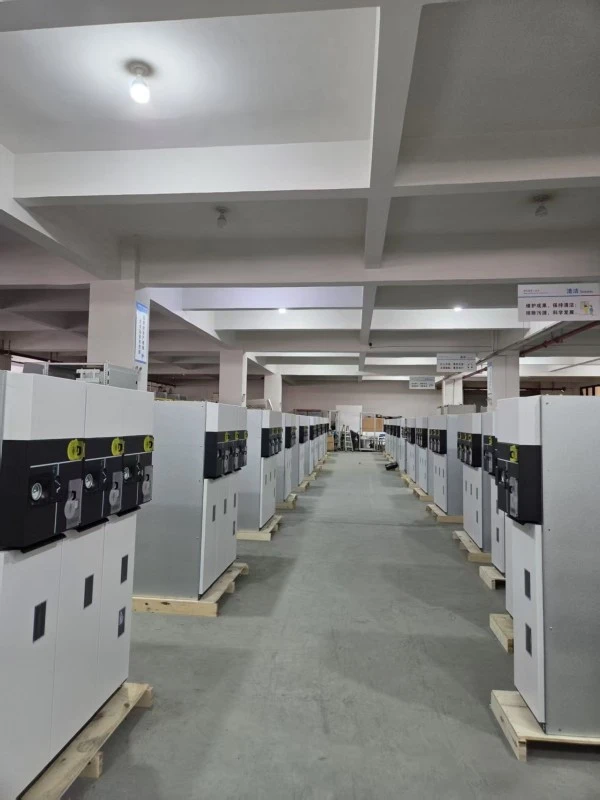

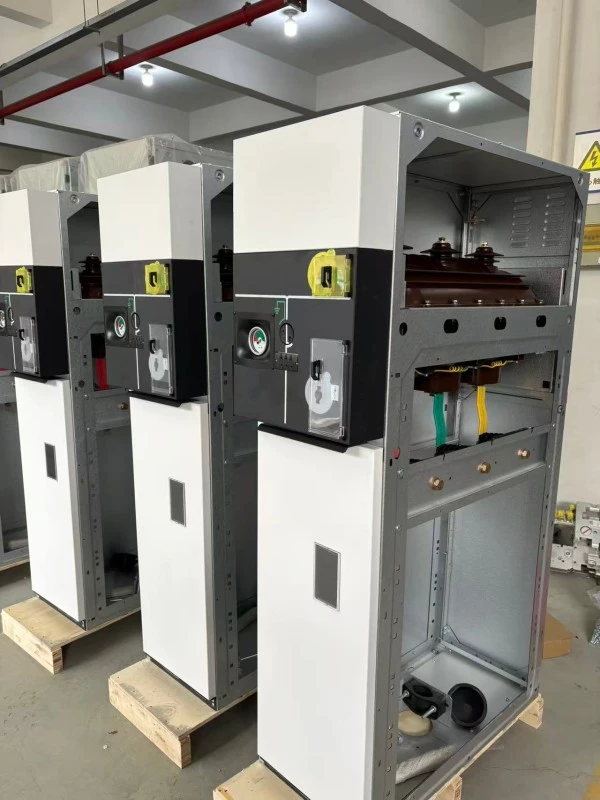

Kompaktowy, uszczelniony, w pełni izolowany RMU

Kompaktowy, uszczelniony, w pełni izolowany RMU (Jednostka główna pierścienia) jest fabrycznie zmontowaną rozdzielnicą w obudowie metalowej, poddanej badaniu typu. Integruje rozłączniki obciążenia, wyłączniki próżniowe, bezpieczniki i uziemniki w jednym, w pełni uszczelnionym i całkowicie izolowanym zbiorniku ze stali nierdzewnej.

Co to robi?

Łączy i izoluje pętle mocy w sieciach dystrybucji wtórnej (6kV–24kV)

Zapewnia izolację usterek i przełączanie pętli dla sieci energetycznych o wysokiej niezawodności

W przeciwieństwie do tradycyjnych RMU z izolacją powietrzną, ten kompaktowy, uszczelniony, w pełni izolowany RMU wykorzystuje SF6 lub ekologiczny gaz izolacyjny jako główny środek izolacyjny, eliminując wnikanie wilgoci, gromadzenie się kurzu i wtargnięcie zwierząt, co czyni go idealnym rozwiązaniem dla obszarów przybrzeżnych, pustynnych, położonych na dużych wysokościach i silnie zanieczyszczonych.

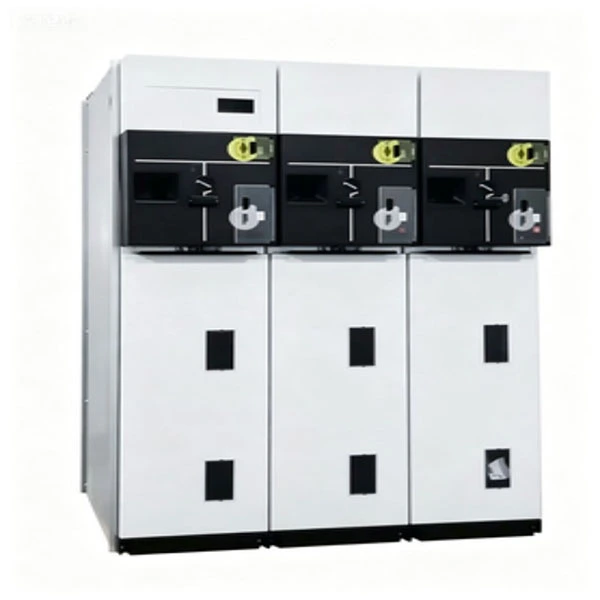

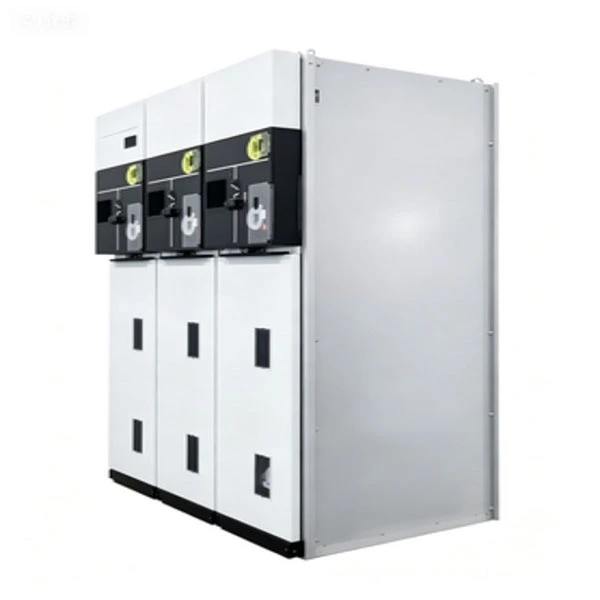

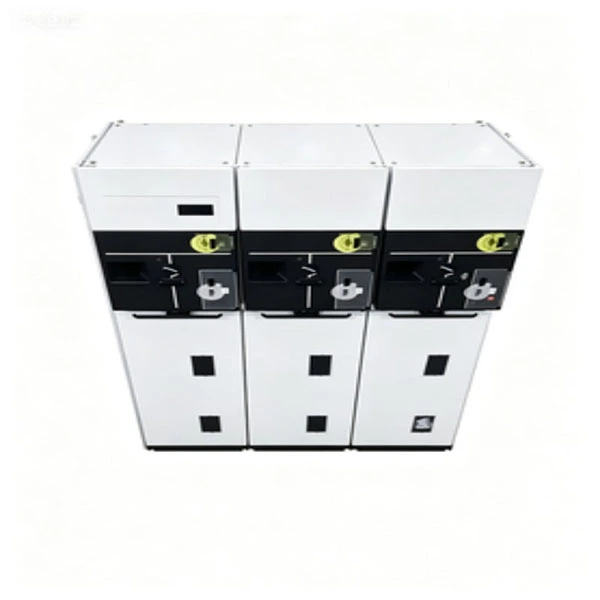

Opis produktu

Nasza kompaktowa, szczelna, w pełni izolowana jednostka RMU to nowa generacja pierścieniowej jednostki głównej opracowana z myślą o miejskiej dystrybucji energii, parkach przemysłowych, elektrowniach wiatrowych/słonecznych oraz projektach infrastrukturalnych, takich jak lotniska i centra danych. Zakres napięć znamionowych wynosi od 12 kV do 24 kV, przy prądzie znamionowym 630 A dla głównych szyn zbiorczych i 125 A dla obwodów zabezpieczonych bezpiecznikami.

Podstawowe cechy techniczne:

1. W pełni uszczelniony zbiornik ze stali nierdzewnej (stopień ochrony IP67)

2. Izolacja gazowa SF6 (lub alternatywny gaz ekologiczny)

3. Klasyfikacja łuku wewnętrznego IAC AFLR 20kA/1s

4. Trwałość mechaniczna: do 5000 operacji dla rozłączników obciążenia

5. Zintegrowane przedziały przyłączeniowe kabli z odciążeniem

6. Opcjonalna integracja zdalnego sterowania i SCADA

7. Kompaktowe, uszczelnione, w pełni izolowane RMU nie wymagają wewnętrznego czyszczenia ani ogrzewania antykondensacyjnego, co drastycznie zmniejsza koszty konserwacji w porównaniu z rozdzielnicą typu otwartego.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

1. Całkowicie uszczelnione, w pełni izolowane --- Brak wpływu wilgoci, mgły solnej, kurzu lub małych zwierząt.

2. Zwarta konstrukcja --- Szerokość zazwyczaj 350–450 mm na jednostkę, co pozwala zaoszczędzić do 50% powierzchni.

3. Konstrukcja odporna na łuk elektryczny --- Zgodna z IAC AFLR 20kA/1s, zapewniająca bezpieczeństwo operatora.

4. Bezobsługowy przez ponad 20 lat --- W normalnych warunkach nie ma potrzeby czyszczenia, suszenia ani uzupełniania gazu.

5. Widoczna przerwa --- Opcjonalne okienko obserwacyjne dla położenia rozłącznika obciążenia.

6. Wysoka niezawodność mechaniczna --- Mechanizm ze stali nierdzewnej z uszczelnionymi łożyskami.

7. Gotowość do pracy w trybie inteligentnym --- Może być wyposażony w przekładniki PT, CT i napędy silnikowe do automatyzacji.

Scenariusze zastosowań

● Miejskie sieci dystrybucji energii --- Kompleksy mieszkalne, budynki komercyjne, szpitale, centra danych.

● Projekty dotyczące energii odnawialnej --- Stacje wzmacniające turbiny wiatrowe, linie zbierające farmy słoneczne.

● Budowa infrastruktury --- Lotniska, metro, tunele, porty.

● Zasilanie tymczasowe i awaryjne ---Podstacje przewoźne, place budowy.

● Strefy przemysłowe --- Fabryki wymagające wysokiej niezawodności i niskich kosztów konserwacji.

Pytania i odpowiedzi

P1: Jak kompaktowe, uszczelnione, w pełni izolowane RMU sprawdzają się w środowiskach przybrzeżnych o wysokiej wilgotności?

O: Doskonale. Ponieważ w pełni izolowany RMU wykorzystuje całkowicie uszczelniony zbiornik ze stali nierdzewnej o stopniu ochrony IP67, wilgoć nie może przedostać się do przedziału izolacyjnego. Nie są wymagane żadne grzałki antykondensacyjne. Jest to główna zaleta w porównaniu z rozdzielnicami typu otwartego, w których często występują wewnętrzne przeskoki w regionach o dużej wilgotności.

P2: Jaka jest szybkość wycieku gazu? Czy muszę uzupełniać przez cały okres jego użytkowania?

Odp.: Nasz proces produkcyjny obejmuje badanie szczelności helem, aby zapewnić wskaźnik wycieku na poziomie mniejszym niż 0,1% rocznie. Przy normalnej eksploatacji przez 30 lat nie jest konieczne uzupełnianie gazu. Alarm niskiego ciśnienia jest dostępny jako opcjonalna funkcja wczesnego ostrzegania.

P3: Czy kompaktowe, uszczelnione, w pełni izolowane RMU są ognioodporne?

O: Tak. Zbiornik wykonany jest ze stali nierdzewnej o grubości 2 mm, a test łuku wewnętrznego gwarantuje, że w rzadkich przypadkach wystąpienia usterki wewnętrznej łuk zostanie powstrzymany bez wyrzucania gorących gazów do przodu lub na boki. Do zastosowań wrażliwych na ogień (np. szpitale, centra danych) oferujemy również opcjonalną pasywną powłokę przeciwpożarową.

P4: Czy mogę zintegrować ten RMU z moim istniejącym systemem SCADA?

O: Absolutnie. Compact RMU obsługuje napędy silnikowe, styki pomocnicze i moduły komunikacyjne (opcjonalnie RS485, Modbus, IEC 61850). Pozycję, usterkę i stan ciśnienia można monitorować zdalnie w czasie rzeczywistym.

P5: Jaka jest różnica między twoimRMUa tradycyjne szafy izolowane powietrzem?

Odp.: Tradycyjne szafy izolowane powietrzem wymagają regularnego czyszczenia, dużych odstępów i ogrzewania zapobiegającego kondensacji. Nasz kompaktowy, uszczelniony, w pełni izolowany RMU eliminuje wszystkie te wymagania — mniejszą powierzchnię, wyższą niezawodność i niższy całkowity koszt posiadania w ciągu 10–20 lat.

P6: Czy oferujecie 12-miesięczną gwarancję?

O: Tak, oferujemy standardową 12-miesięczną gwarancję od daty wysyłki, z możliwością przedłużenia do 24 lub 36 miesięcy w ramach płatnej umowy serwisowej. W okresie gwarancyjnym wszelkie wady produkcyjne są naprawiane lub wymieniane bezpłatnie.

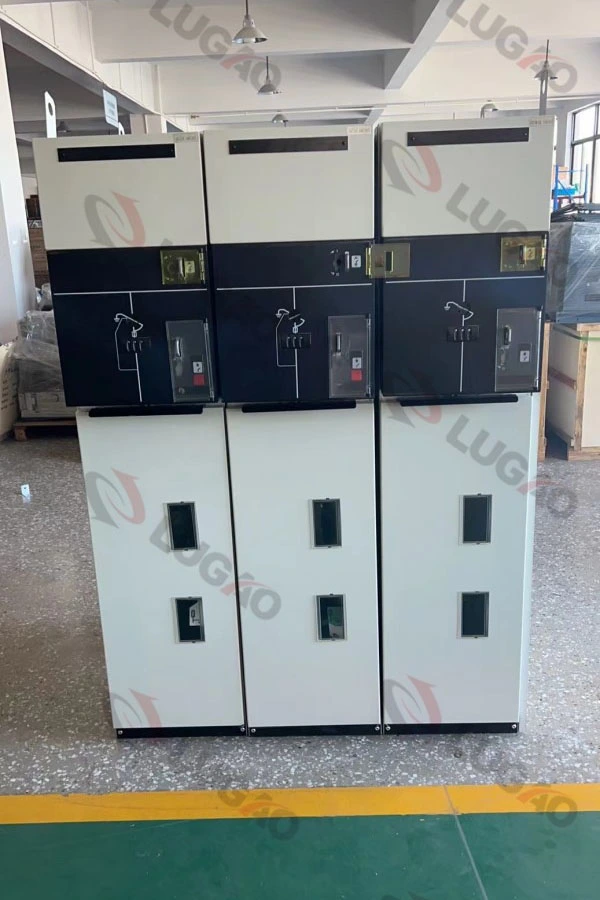

Szczegóły produkcji

Zbiornik i proces uszczelniania

Zbiornik kompaktowego, uszczelnionego, w pełni izolowanego RMU jest wykonany ze stali nierdzewnej AISI 304 o grubości 2 mm, spawany laserowo i testowany pod kątem szczelności helem. W uszczelnieniu zastosowano podwójne O-ringi wykonane z uwodornionego kauczuku nitrylowego (HNBR), który zachowuje elastyczność przez ponad 30 lat bez starzenia i pękania. Wszystkie tuleje są odlewane z żywicy epoksydowej i mają wbudowane osłony eliminujące wyładowania niezupełne.

Izolacja i przerwanie łuku

Rozłącznik obciążenia działa w gazie SF6 pod ciśnieniem względnym 0,04–0,05 MPa. Konstrukcja gasząca łuk typu puffer zapewnia przerwanie prądu obciążenia do 630 A i załączenie/rozłączenie prądów ładowania kabla. Dostępne są opcjonalne moduły wyłączników próżniowych do ochrony transformatora, zintegrowane z bezpiecznikami ograniczającymi prąd, tworząc jednostkę „combo”.

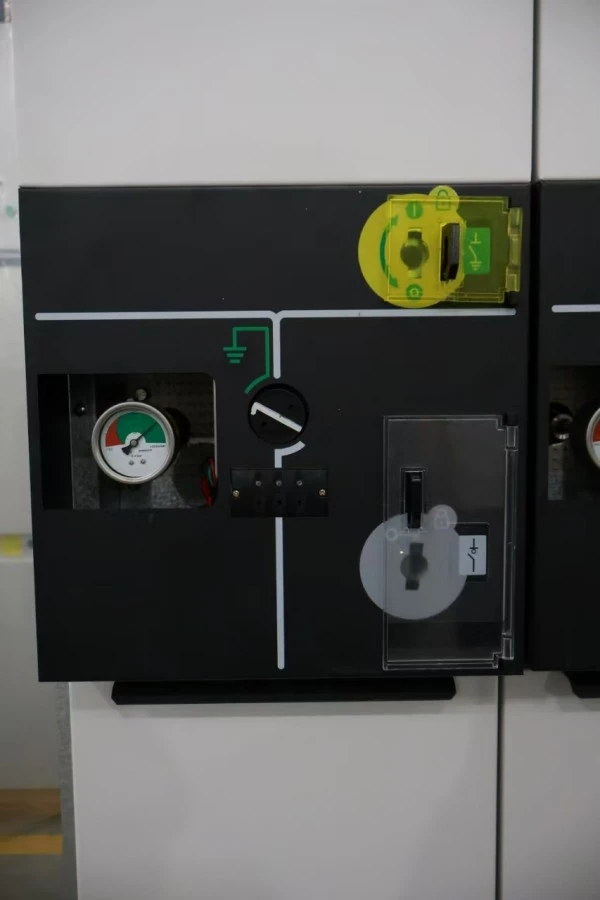

Mechanizm operacyjny

Przełącznik trójpozycyjny (zamknięty/otwarty/uziemiony) napędzany jest za pomocą mechanicznego mechanizmu sprężynowego z wyraźnym wskaźnikiem położenia. Wszystkie ruchome części są uszczelnione wewnątrz zbiornika, co eliminuje utlenianie i gromadzenie się pyłu. Na panelu przednim znajdują się blokady mechaniczne zapobiegające:

1. Zamknięcie uziemnika, gdy rozłącznik obciążenia jest zamknięty

2. Otwarcie pokrywy przedziału kablowego przy otwartym uziemniku

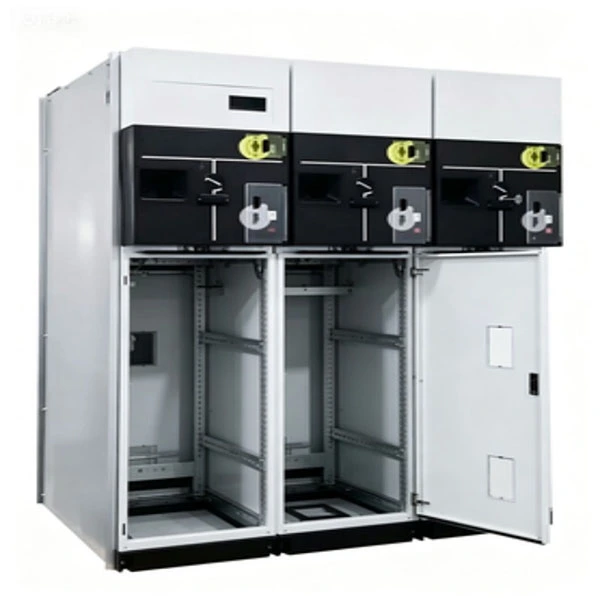

Podłączenie kabla i uziemienie

Przedziały kablowe przeznaczone są dla kabli pojedynczych lub równoległych z podparciem stożka naprężającego. Standardowe skrzynki kablowe akceptują końcówki termokurczliwe lub zimnokurczliwe. Wszystkie jednostki posiadają zintegrowaną miedzianą szynę uziemiającą z podwójnymi punktami uziemiającymi zapewniającymi bezpieczeństwo.

Zapewnienie jakości i testowania

Każdy kompaktowy, uszczelniony, w pełni izolowany RMU przechodzi rutynowe testy przed wysyłką:

● Pomiar rezystancji obwodu głównego

● Test napięcia wytrzymywanego o częstotliwości sieciowej (42 kV/1 min dla 12 kV; 65 kV/1 min dla 24 kV)

● Test impulsu piorunowego (szczyt 75 kV dla 12 kV; szczyt 125 kV dla 24 kV)

● Test wycieku gazu (spektrometria mas z helem)

● Test działania mechanicznego (200 cykli)

● Pomiar wyładowań niezupełnych (<5pC)

● Weryfikacja łuku wewnętrznego (test typu, wykonywany przez zewnętrzne laboratorium)

● Wszystkie produkty są zgodne z normami IEC 62271-200, GB 3906, GB/T 11022 i GB/T 3804.

Pakowanie i dostawa

Opakowanie: Drewniane skrzynie eksportowe z pianką odporną na wstrząsy i barierą dla wilgoci. Każde urządzenie jest indywidualnie pakowane w szczelne próżniowo tworzywo sztuczne z workami ze środkiem pochłaniającym wilgoć.

Akcesoria: Uchwyt obsługowy, zestaw uziemiający, zapasowe pierścienie typu O-ring, końcówki kablowe i instrukcja montażu.

Dostawa: FOB Szanghaj lub Ningbo. Dostawa standardowa 25–35 dni od potwierdzenia zamówienia. Transport lotniczy dostępny w przypadku pilnych projektów.
