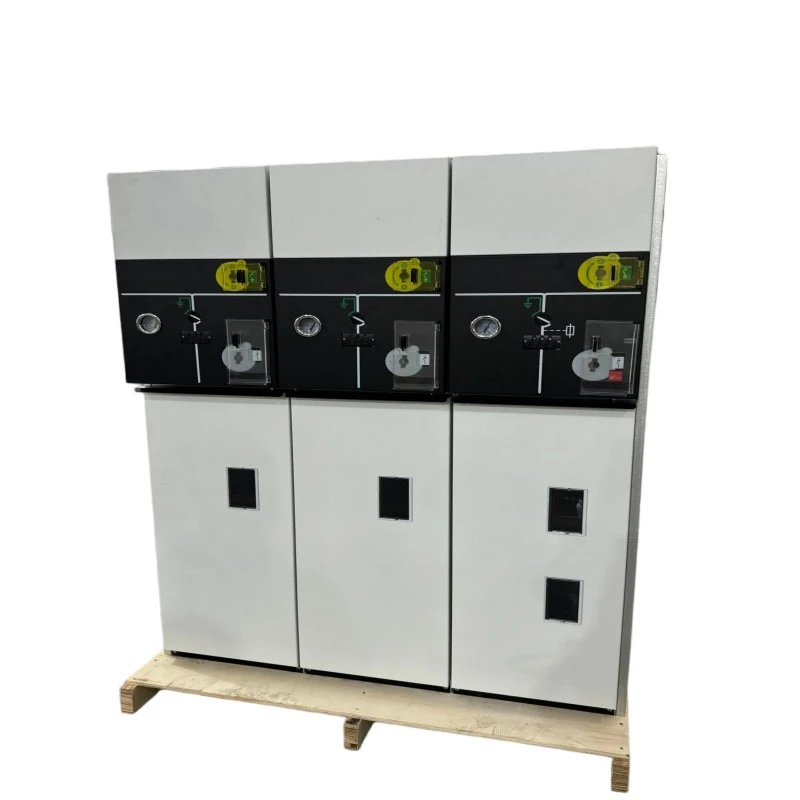

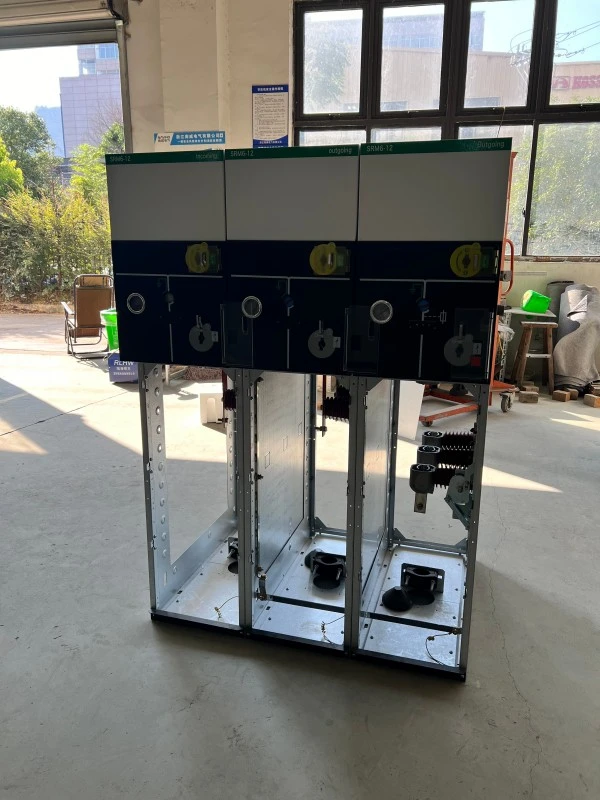

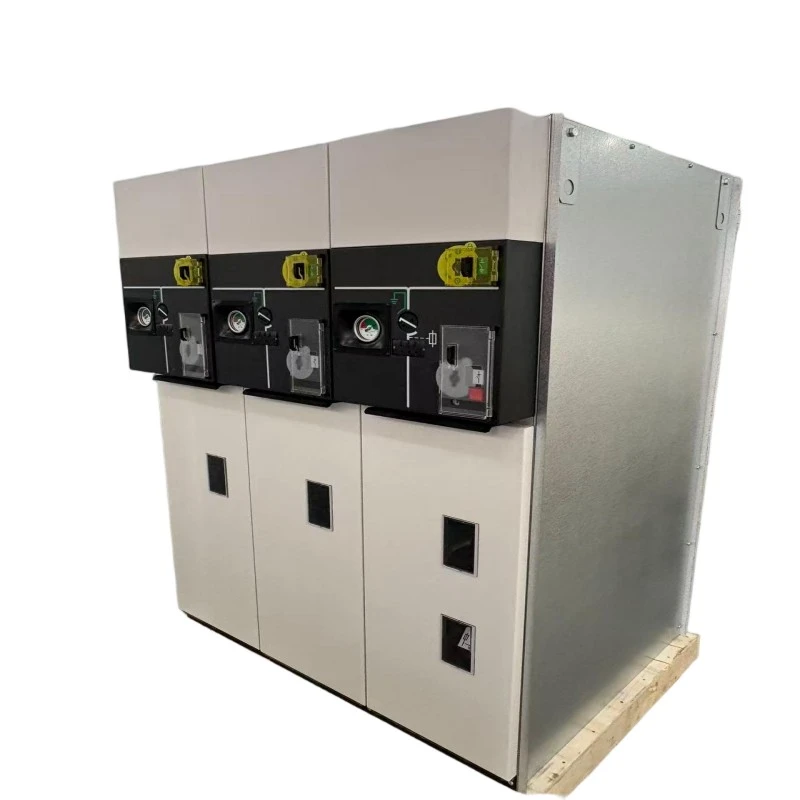

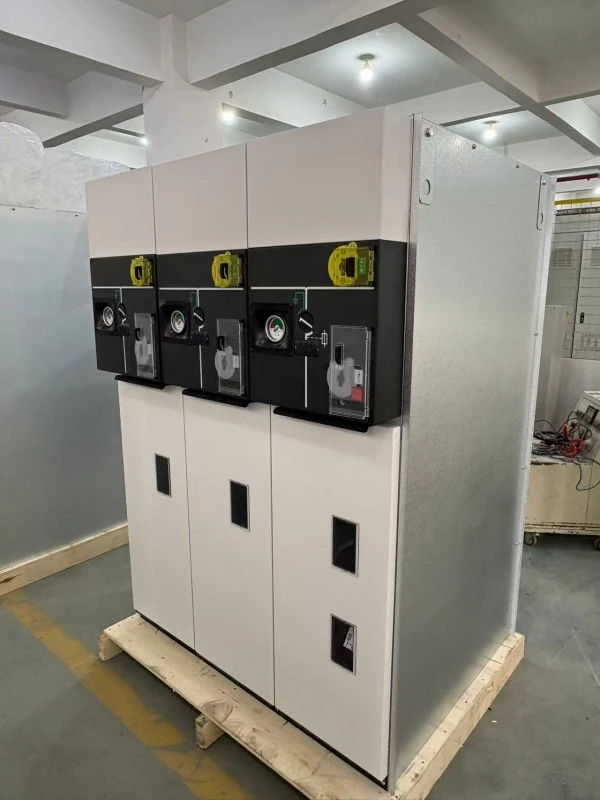

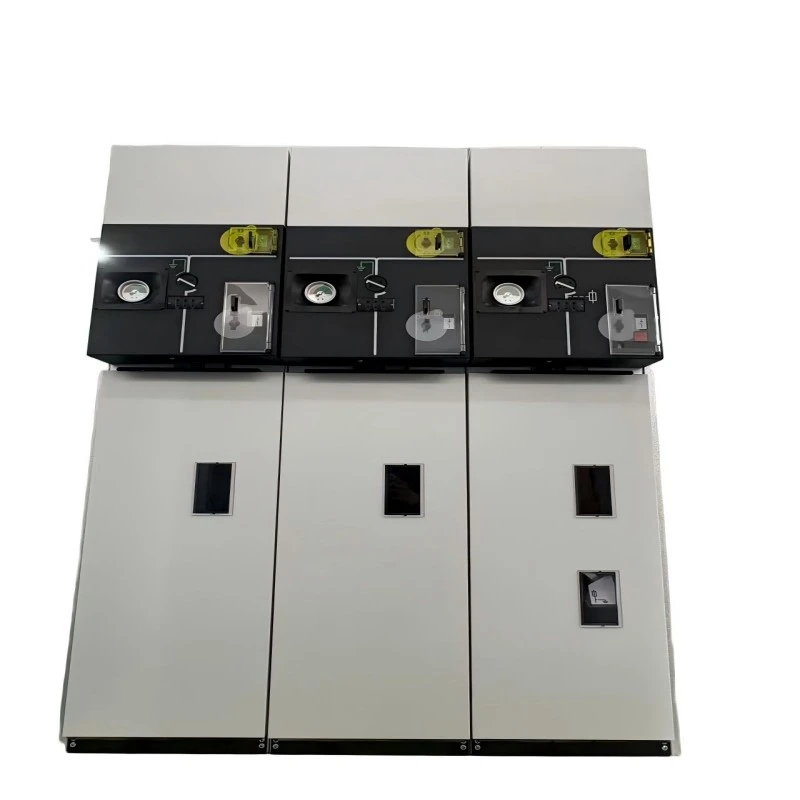

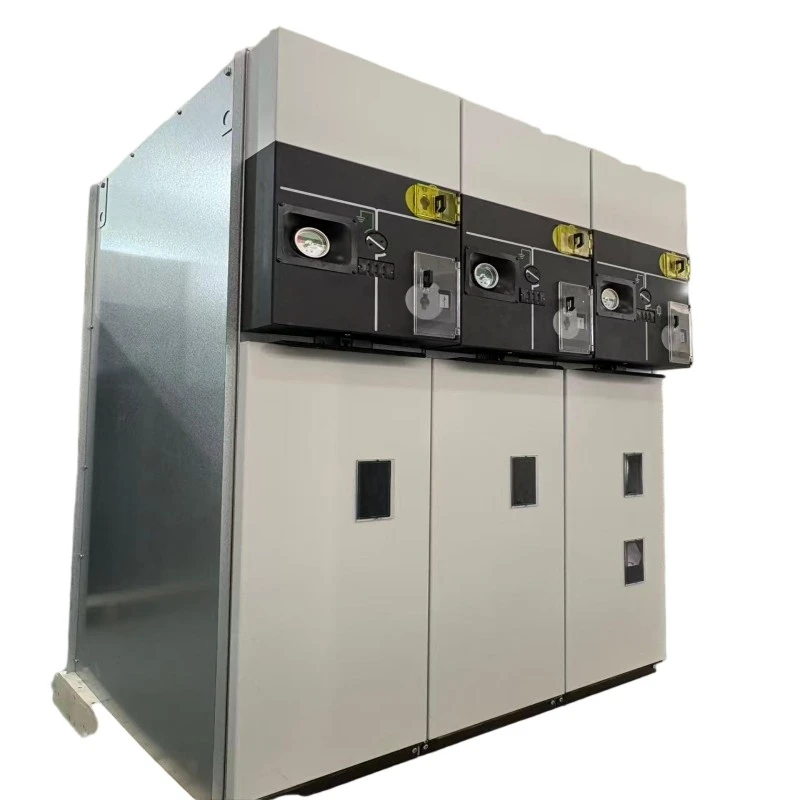

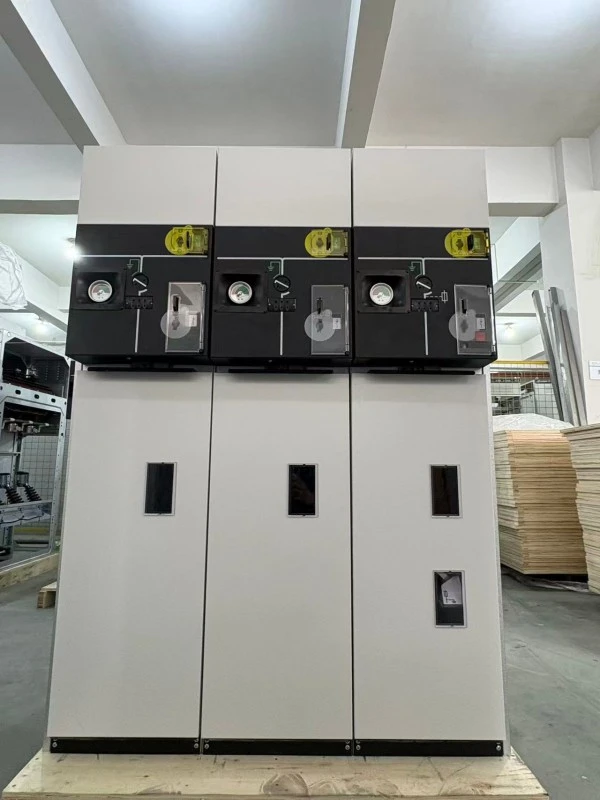

Jednostka główna HXGN z izolacją powietrzną i pierścieniem uszczelniającym

„H” — obudowa skrzynkowa,

„X” — sieć pierścieniowa,

„G” — izolowany powietrzem,

„N” — wewnątrz

HXGN Rozdzielnica główna z uszczelnionym pierścieniem izolowanym powietrzem, w obudowie metalowej, przeznaczona do głównych i promieniowych systemów rozdzielczych o napięciu 6 kV–24 kV. InaczejIzolacja SF6RMU, to urządzenie wykorzystuje powietrze jako główny środek dielektryczny, a wszystkie części pod napięciem są zamknięte w szczelnej, zabezpieczonej przed kurzem metalowej obudowie.

Co to robi?

1. Łączy i izoluje pętle mocy w dystrybucji wtórnej

2. Chroni transformatory rozdzielcze za pomocą rozłączników obciążenia i kombinacji bezpieczników

3. Zapewnia widoczne szczeliny izolacyjne dla bezpiecznej konserwacji

4. Służy jako ekonomiczna alternatywa dla rozdzielnic w izolacji gazowej

Jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym jest szeroko stosowana w zastosowaniach, w których:Gaz SF6jest ograniczony, gdy wymagane jest częste, widoczne rozłączanie lub gdy ograniczenia budżetowe faworyzują sprawdzoną, prostą technologię bez uszczerbku dla bezpieczeństwa.

Opis produktu

Nasza jednostka główna z izolowanym powietrzem pierścieniem uszczelniającym HXGN jest jednostką główną nowej generacji z izolowanym powietrzem pierścieniem, zaprojektowaną do instalacji wewnętrznych w podstacjach, zakładach przemysłowych, budynkach komercyjnych i wiejskich sieciach dystrybucji energii. Zakres napięć znamionowych wynosi od 6 kV do 24 kV, przy prądzie znamionowym 630 A dla głównych szyn zbiorczych i 125 A dla obwodów transformatorów zabezpieczonych bezpiecznikami.

Podstawowe cechy techniczne:

1. Izolacja powietrzna ze zoptymalizowanym odstępem fazowym i izolowanymi barierami

2. Szczelna obudowa (IP3X lub IP4X) zapobiegająca przedostawaniu się kurzu i gryzoni

3. Rozłącznik trójpozycyjny (zamknięty / otwarty / uziemiony) z widoczną przerwą

4. Zintegrowane zabezpieczenie bezpiecznikowe ograniczające prąd dla transformatorów (do 125A)

5. Opcjonalny moduł wyłącznika próżniowego do ochrony linii zasilającej

6. Blokady mechaniczne zapobiegające nieprawidłowym operacjom

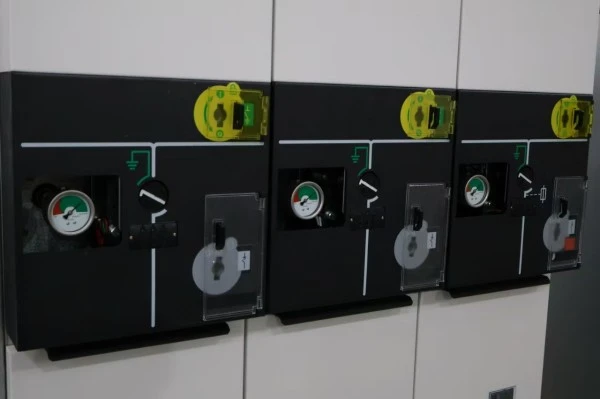

7. Szyna mimiczna na panelu przednim z wyraźnym wskazaniem pozycji

Jednostka główna HXGN z izolowanym powietrzem z pierścieniem uszczelniającym ma przejrzystą i łatwą do sprawdzenia konstrukcję — operatorzy mogą wizualnie potwierdzić otwartą pozycję przełącznika obciążenia, co jest cechą bardzo cenioną podczas konserwacji i procedur blokowania/oznaczania. Do instalacji lub demontażu nie jest wymagany żaden specjalny sprzęt do obsługi gazu.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Kluczowe funkcje

● Nie zawiera SF6 i jest przyjazny dla środowiska --- Wykorzystuje wyłącznie powietrze jako środek izolacyjny, nie emituje gazów cieplarnianych.

● Widoczna przerwa --- Rozłącznik obciążenia zapewnia wyraźnie widoczną szczelinę izolacyjną, upraszczając procedury bezpieczeństwa.

● Uszczelniona przed kurzem i gryzoniami --- Obudowa spełnia wymogi IP3X lub IP4X, zapobiegając częstym przyczynom awarii rozdzielnic z izolacją powietrzną.

● Kompaktowe wymiary --- Szerokość jednostki zazwyczaj 500 --- 600 mm, odpowiednia dla podstacji wewnętrznych o ograniczonej przestrzeni.

● Ekonomiczne --- Niższa inwestycja początkowa w porównaniu do RMU z SF6 lub solidną izolacją.

● Prosta konserwacja --- Nie wymaga monitorowania ciśnienia gazu ani uzupełniania; tylko kontrola wzrokowa i czyszczenie styków.

● Blokada bezpieczeństwa --- Blokady mechaniczne uniemożliwiają zamknięcie uziemnika, gdy rozłącznik obciążenia jest zamknięty.

Scenariusze zastosowań

● Sieci elektroenergetyczne wsi i miast

● Obiekty przemysłowe --- Fabryki, kopalnie, cementownie (z zabezpieczeniem przeciwpyłowym)

● Commercial buildings---Shopping malls, office complexes, hotels

● Małe i średnie podstacje --- węzły dystrybucyjne 6kV-24kV

● Energia odnawialna --- Małe elektrownie wodne, biomasa i rozproszona energia słoneczna (instalacja wewnętrzna)

● Projekty modernizacyjne --- Wymiana przestarzałych rozdzielnic w izolacji powietrznej na nowoczesne jednostki uszczelnione

Pytania i odpowiedzi

P1: Jak jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym sprawdza się w zapylonych środowiskach, takich jak cementownie lub silosy zbożowe?

O: Doskonale. Jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym ma w pełni uszczelnioną obudowę w standardzie IP3X (opcjonalnie IP4X), co oznacza, że ​​do środka nie przedostają się cząsteczki kurzu większe niż 2,5 mm lub 1 mm. Zapobiega to śledzeniu i przeskokom powszechnie spotykanym w rozdzielnicach typu otwartego z izolacją powietrzną. Do zastosowań w obszarach o dużym zapyleniu, wraz z okresowym czyszczeniem szaf zewnętrznych, polecamy wersję IP4X.

P2: Czy izolacja powietrzna jest niezawodna w regionach przybrzeżnych o dużej wilgotności?

Odp.: Tak, przy odpowiednim projekcie. Nasza jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym wykorzystuje hydrofobowe izolowane bariery i drogę upływu wydłużoną do 240 mm (dla 12 kV) i 360 mm (dla 24 kV). Dodatkowo szczelna obudowa zapobiega cyrkulacji wilgotnego powietrza, a w przedziale kablowym można zamontować opcjonalne grzałki antykondensacyjne. Z powodzeniem wdrożyliśmy setki jednostek w południowych prowincjach przybrzeżnych o wilgotności rocznej przekraczającej 90%.

P3: Jak ten produkt wypada w porównaniu z RMU izolowanym SF6?

Odp.: SF6 RMU są bardziej kompaktowe i całkowicie uszczelnione, ale wymagają obsługi gazu i mają wyższy koszt początkowy. Jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym jest większa, ale oferuje:

● Niższa początkowa cena zakupu (zazwyczaj oferuje niższą inwestycję początkową niż porównywalne rozwiązania izolowane SF6, w zależności od konfiguracji i wymagań projektu).

● Brak obaw o wyciek gazu

● Widoczne rozłączenie dla bezpieczniejszej konserwacji

● Łatwiejszy demontaż i utylizacja

Dla klientów, dla których priorytetem są niskie koszty cyklu życia i wpływ na środowisko bez ekstremalnych ograniczeń przestrzennych, HXGN jest idealnym wyborem.

P4: Jakie bezpieczniki są kompatybilne z Twoim HXGN RMU?

Odp.: Nasza komora bezpieczników obsługuje standardowe bezpieczniki wysokonapięciowe ograniczające prąd DIN 43625 lub BS 2692. Możemy dostarczyć bezpieczniki dostosowane do wymagań dotyczących ochrony transformatora (zwykle od 6,3 A do 125 A). Działanie trzpienia bezpiecznika jest mechanicznie połączone z trójpozycyjnym przełącznikiem w celu ochrony przed zwarciami jednofazowymi.

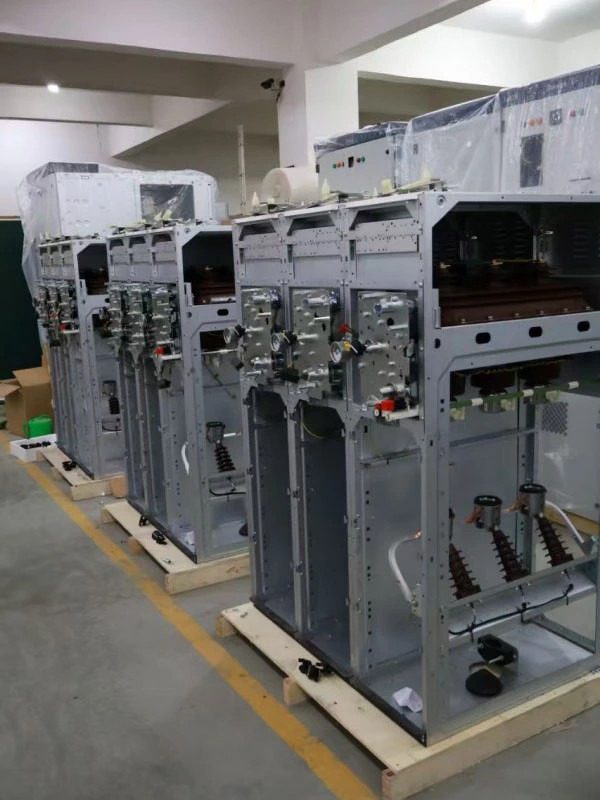

Szczegóły produkcji

Obudowa i uszczelnienie

Jednostka główna HXGN z izolowanym powietrzem pierścieniem uszczelniającym ma obudowę ze stali walcowanej na zimno o grubości 2,0 mm lub opcjonalnie ze stali nierdzewnej, wykończoną elektrostatyczną powłoką proszkową (o grubości co najmniej 80 μm, jasnoszary RAL 7035). Powłoka przeszła 500-godzinny test w komorze solnej. Uszczelnienie uzyskuje się za pomocą uszczelek z pianki poliuretanowej na wszystkich drzwiach i panelach, zapewniając stopień ochrony IP3X. Przedziały kablowe są oddzielone od przedziału głównego wyłącznika, aby zapobiec rozprzestrzenianiu się łuku.

Projekt wyłącznika obciążenia

Trójpozycyjny rozłącznik obciążenia jest typu obrotowego z samoczyszczącymi, posrebrzanymi stykami. Komora gaszenia łuku wykorzystuje zasadę przedmuchu magnetycznego w połączeniu z izolowanymi komorami łukowymi, umożliwiając przerwanie prądu obciążenia do 630A i załączenie/rozłączenie prądów ładowania kabli (do 10A). Przełącznik ma dwie widoczne pozycje przerwy (otwarta i uziemiona) oraz jedną pozycję zamkniętą — wszystkie wyraźnie oznaczone na przednim panelu synoptycznym.

Zespół łączników bezpiecznikowych

W celu ochrony transformatora nasza jednostka główna HXGN z izolacją powietrzną z uszczelnionym pierścieniem zawiera komorę bezpiecznikową z mechanizmem wyzwalającym uruchamianym wybijakiem. Gdy zadziała bezpiecznik jednofazowy, wybijak mechanicznie uruchamia rozłącznik obciążenia, aby otworzyć wszystkie trzy fazy, zapobiegając pracy w trybie jednofazowym. Przedział bezpieczników jest połączony z uziemnikiem — otwarcie przedziału jest możliwe tylko wtedy, gdy rozłącznik obciążenia jest otwarty, a uziemnik jest zamknięty.

System izolacji

Wszystkie szyny zbiorcze i połączenia są izolowane rurką termokurczliwą (typu o zwiększonej pełzaniu) lub powłoką proszkową epoksydową. Bariery międzyfazowe wykonane są z DMC (masa do formowania ciasta) lub SMC (masa do formowania arkuszy) o odporności łukowej klasy 1 zgodnie z IEC 60243. Minimalny prześwit powietrza wynosi:

● 12 kV: 125 mm między fazami, 100 mm do uziemienia

● 24kV: 220mm między fazami, 180mm do ziemi

Zapewnienie jakości i testowania

Każda jednostka główna HXGN z izolacją powietrzną z pierścieniem uszczelniającym przechodzi rutynowe testy przed dostawą:

● Pomiar rezystancji obwodu głównego (mikroomomierz)

● Napięcie wytrzymywane o częstotliwości sieciowej (42 kV/1 min dla 12 kV, 65 kV/1 min dla 24 kV)

● Test wytrzymywania napięcia indukowanego

● Test działania mechanicznego (200 cykli na każdy przełącznik)

● Test izolacji obwodu pomocniczego (2kV/1min)

● Weryfikacja stopnia ochrony obudowy (test sondy IP3X lub IP4X)

● Pomiar wyładowań niezupełnych (<20pC przy 1,5× napięciu znamionowym)

Zaangażowanie w obsługę posprzedażną

Okres gwarancji: 12 miesięcy od daty wysyłki (z możliwością przedłużenia do 24 lub 36 miesięcy w przypadku płatnej umowy serwisowej)

Wsparcie techniczne: Dożywotnie bezpłatne konsultacje techniczne; odpowiedź w ciągu 1 godziny od powiadomienia
